Fahrhinweise
62
5

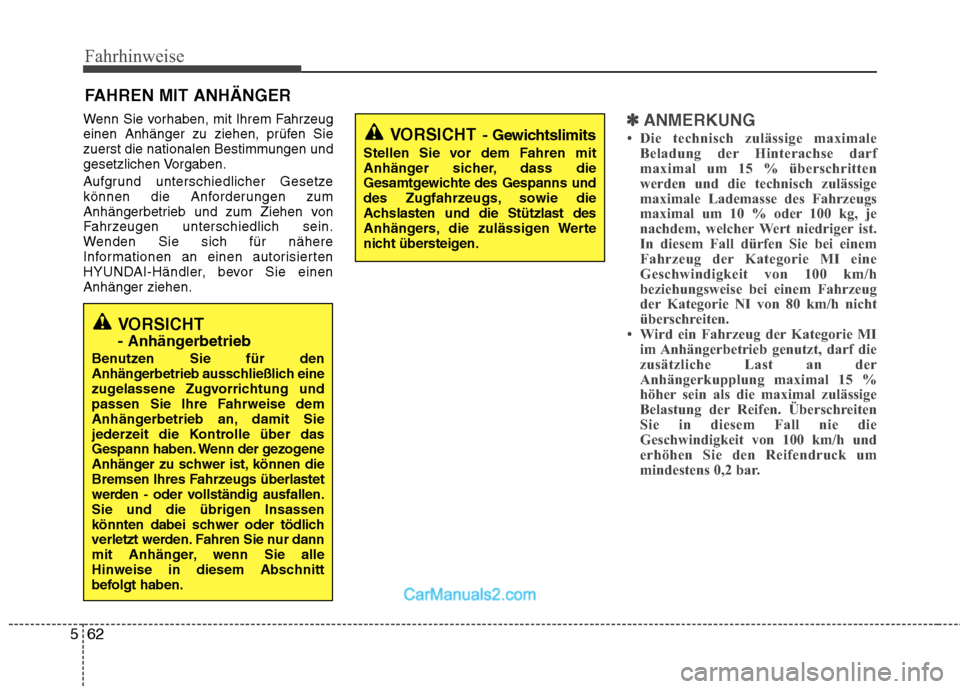

Wenn Sie vorhaben, mit Ihrem Fahrzeug
einen Anhänger zu ziehen, prüfen Sie
zuerst die nationalen Bestimmungen und
gesetzlichen Vorgaben.
Aufgrund unterschiedlicher Gesetze
können die Anforderungen zum
Anhängerbetrieb und zum Ziehen von
Fahrzeugen unterschiedlich sein.
Wenden Sie sich für nähere
Informationen an einen autorisierten
HYUNDAI-Händler, bevor Sie einenAnhänger ziehen.✽✽
ANMERKUNG
 Die technisch zulässige maximale Beladung der Hinterachse darf
maximal um 15 % überschritten
werden und die technisch zulässige
maximale Lademasse des Fahrzeugs
maximal um 10 % oder 100 kg, je
nachdem, welcher Wert niedriger ist.
In diesem Fall dürfen Sie bei einem
Fahrzeug der Kategorie MI eine
Geschwindigkeit von 100 km/h
beziehungsweise bei einem Fahrzeug
der Kategorie NI von 80 km/h nicht
überschreiten.
 Wird ein Fahrzeug der Kategorie MI im Anhängerbetrieb genutzt, darf die
zusätzliche Last an der
Anhängerkupplung maximal 15 %
höher sein als die maximal zulässige
Belastung der Reifen. Überschreiten
Sie in diesem Fall nie die
Geschwindigkeit von 100 km/h und
erhöhen Sie den Reifendruck um
mindestens 0,2 bar.
FAHREN MIT ANHÄNGER
VORSICHT
- Anhängerbetrieb
Benutzen Sie für den
Anhängerbetrieb ausschließlich eine
zugelassene Zugvorrichtung und
passen Sie Ihre Fahrweise dem
Anhängerbetrieb an, damit Sie
jederzeit die Kontrolle über das
Gespann haben. Wenn der gezogene
Anhänger zu schwer ist, können die
Bremsen Ihres Fahrzeugs überlastet
werden - oder vollständig ausfallen.
Sie und die übrigen Insassen
könnten dabei schwer oder tödlich
verletzt werden. Fahren Sie nur dann
mit Anhänger, wenn Sie alle
Hinweise in diesem Abschnitt
befolgt haben.
VORSICHT - Gewichtslimits
Stellen Sie vor dem Fahren mit
Anhänger sicher, dass die
Gesamtgewichte des Gespanns und
des Zugfahrzeugs, sowie die
Achslasten und die Stützlast des
Anhängers, die zulässigen Werte
nicht übersteigen.

563
Fahrhinweise

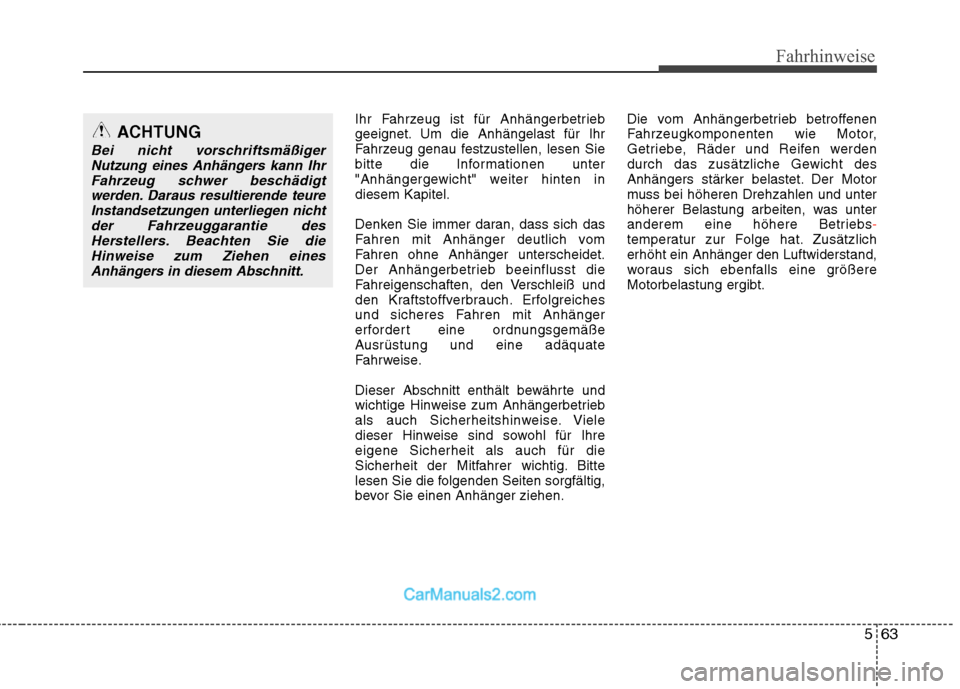

Ihr Fahrzeug ist für Anhängerbetrieb
geeignet. Um die Anhängelast für Ihr
Fahrzeug genau festzustellen, lesen Sie
bitte die Informationen unter
"Anhängergewicht" weiter hinten indiesem Kapitel.
Denken Sie immer daran, dass sich das
Fahren mit Anhänger deutlich vom
Fahren ohne Anhänger unterscheidet.
Der Anhängerbetrieb beeinflusst die
Fahreigenschaften, den Verschleiß und
den Kraftstoffverbrauch. Erfolgreiches
und sicheres Fahren mit Anhänger
erfordert eine ordnungsgemäße
Ausrüstung und eine adäquate
Fahrweise.
Dieser Abschnitt enthält bewährte und
wichtige Hinweise zum Anhängerbetrieb
als auch Sicherheitshinweise. Viele
dieser Hinweise sind sowohl für Ihreeigene Sicherheit als auch für die
Sicherheit der Mitfahrer wichtig. Bitte
lesen Sie die folgenden Seiten sorgfältig,
bevor Sie einen Anhänger ziehen.Die vom Anhängerbetrieb betroffenen
Fahrzeugkomponenten wie Motor,
Getriebe, Räder und Reifen werden
durch das zusätzliche Gewicht des
Anhängers stärker belastet. Der Motor
muss bei höheren Drehzahlen und unter
höherer Belastung arbeiten, was unter
anderem eine höhere Betriebs
-temperatur zur Folge hat. Zusätzlich erhöht ein Anhänger den Luftwiderstand,
woraus sich ebenfalls eine größereMotorbelastung ergibt.
ACHTUNG
Bei nicht vorschriftsmäßiger
Nutzung eines Anhängers kann Ihr
Fahrzeug schwer beschädigtwerden. Daraus resultierende teureInstandsetzungen unterliegen nicht der Fahrzeuggarantie des
Herstellers. Beachten Sie dieHinweise zum Ziehen einesAnhängers in diesem Abschnitt.

Fahrhinweise
64
5

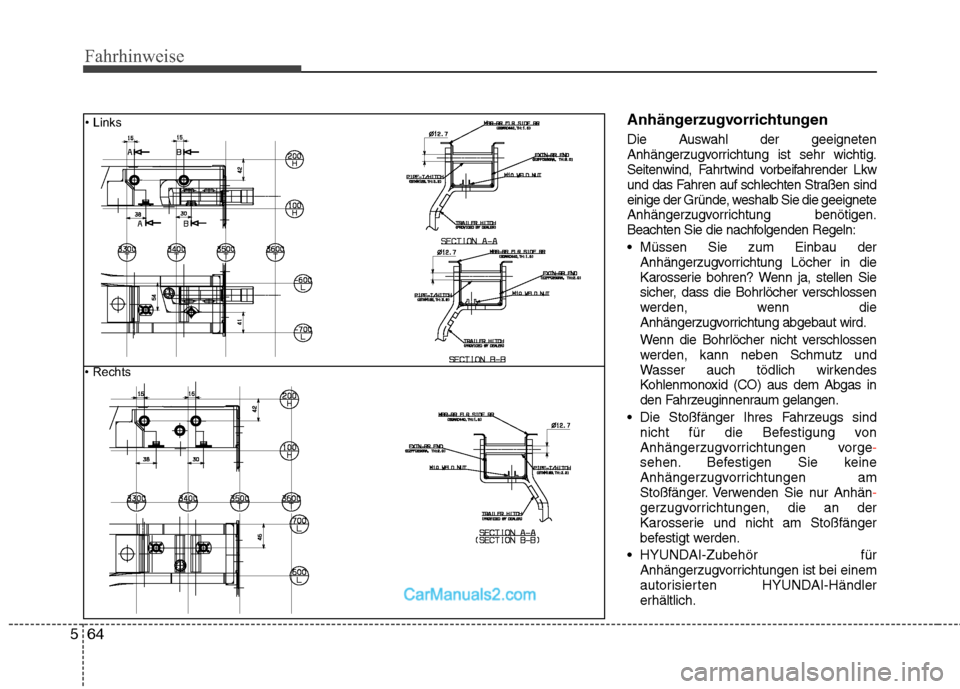

Anhängerzugvorrichtungen
Die Auswahl der geeigneten
Anhängerzugvorrichtung ist sehr wichtig.
Seitenwind, Fahrtwind vorbeifahrender Lkw
und das Fahren auf schlechten Straßen sind
einige der Gründe, weshalb Sie die geeignete
Anhängerzugvorrichtung benötigen.
Beachten Sie die nachfolgenden Regeln:
Müssen Sie zum Einbau der
Anhängerzugvorrichtung Löcher in die
Karosserie bohren? Wenn ja, stellen Sie
sicher, dass die Bohrlöcher verschlossen
werden, wenn die
Anhängerzugvorrichtung abgebaut wird.
Wenn die Bohrlöcher nicht verschlossen
werden, kann neben Schmutz und
Wasser auch tödlich wirkendes
Kohlenmonoxid (CO) aus dem Abgas in
den Fahrzeuginnenraum gelangen.
Die Stoßfänger Ihres Fahrzeugs sind nicht für die Befestigung von
Anhängerzugvorrichtungen vorge
-sehen. Befestigen Sie keine
Anhängerzugvorrichtungen am
Stoßfänger. Verwenden Sie nur Anhän
-gerzugvorrichtungen, die an der
Karosserie und nicht am Stoßfänger
befestigt werden.
HYUNDAI-Zubehör für Anhängerzugvorrichtungen ist bei einem
autorisierten HYUNDAI-Händlererhältlich.
 Links
 Rechts

565
Fahrhinweise

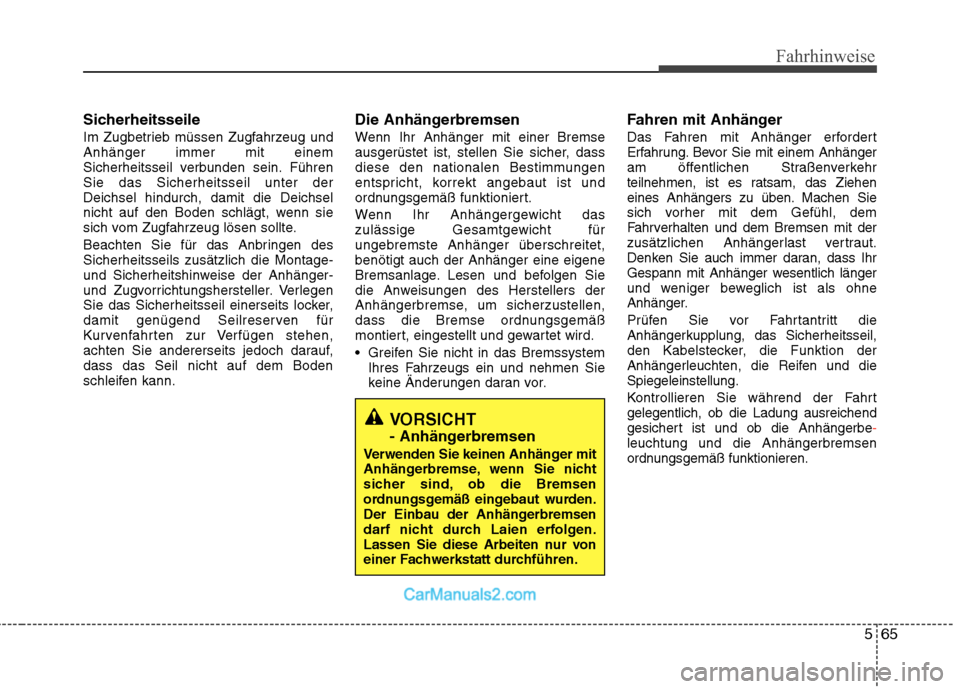

Sicherheitsseile
Im Zugbetrieb müssen Zugfahrzeug und Anhänger immer mit einem
Sicherheitsseil verbunden sein. FührenSie das Sicherheitsseil unter derDeichsel hindurch, damit die Deichsel
nicht auf den Boden schlägt, wenn sie
sich vom Zugfahrzeug lösen sollte.
Beachten Sie für das Anbringen des Sicherheitsseils zusätzlich die Montage-
und Sicherheitshinweise der Anhänger-
und Zugvorrichtungshersteller. Verlegen
Sie das Sicherheitsseil einerseits locker,
damit genügend Seilreserven für
Kurvenfahrten zur Verfügen stehen,
achten Sie andererseits jedoch darauf,dass das Seil nicht auf dem Boden
schleifen kann.Die Anhängerbremsen
Wenn Ihr Anhänger mit einer Bremse
ausgerüstet ist, stellen Sie sicher, dass
diese den nationalen Bestimmungen
entspricht, korrekt angebaut ist und
ordnungsgemäß funktioniert.
Wenn Ihr Anhängergewicht das
zulässige Gesamtgewicht fürungebremste Anhänger überschreitet,benötigt auch der Anhänger eine eigene
Bremsanlage. Lesen und befolgen Sie
die Anweisungen des Herstellers der
Anhängerbremse, um sicherzustellen,
dass die Bremse ordnungsgemäß
montiert, eingestellt und gewartet wird.
Greifen Sie nicht in das Bremssystem
Ihres Fahrzeugs ein und nehmen Sie
keine Änderungen daran vor. Fahren mit Anhänger
Das Fahren mit Anhänger erfordert
Erfahrung. Bevor Sie mit einem Anhänger
am öffentlichen Straßenverkehr
teilnehmen, ist es ratsam, das Ziehen
eines Anhängers zu üben. Machen Sie
sich vorher mit dem Gefühl, dem
Fahrverhalten und dem Bremsen mit der
zusätzlichen Anhängerlast vertraut.
Denken Sie auch immer daran, dass Ihr
Gespann mit Anhänger wesentlich länger
und weniger beweglich ist als ohne
Anhänger.
Prüfen Sie vor Fahrtantritt die
Anhängerkupplung, das Sicherheitsseil,
den Kabelstecker, die Funktion der
Anhängerleuchten, die Reifen und dieSpiegeleinstellung.
Kontrollieren Sie während der Fahrt gelegentlich, ob die Ladung ausreichend
gesichert ist und ob die Anhängerbe
-leuchtung und die Anhängerbremsen
ordnungsgemäß funktionieren.
VORSICHT
- Anhängerbremsen
Verwenden Sie keinen Anhänger mit
Anhängerbremse, wenn Sie nicht
sicher sind, ob die Bremsen
ordnungsgemäß eingebaut wurden.
Der Einbau der Anhängerbremsen
darf nicht durch Laien erfolgen.
Lassen Sie diese Arbeiten nur von
einer Fachwerkstatt durchführen.

Fahrhinweise
66
5

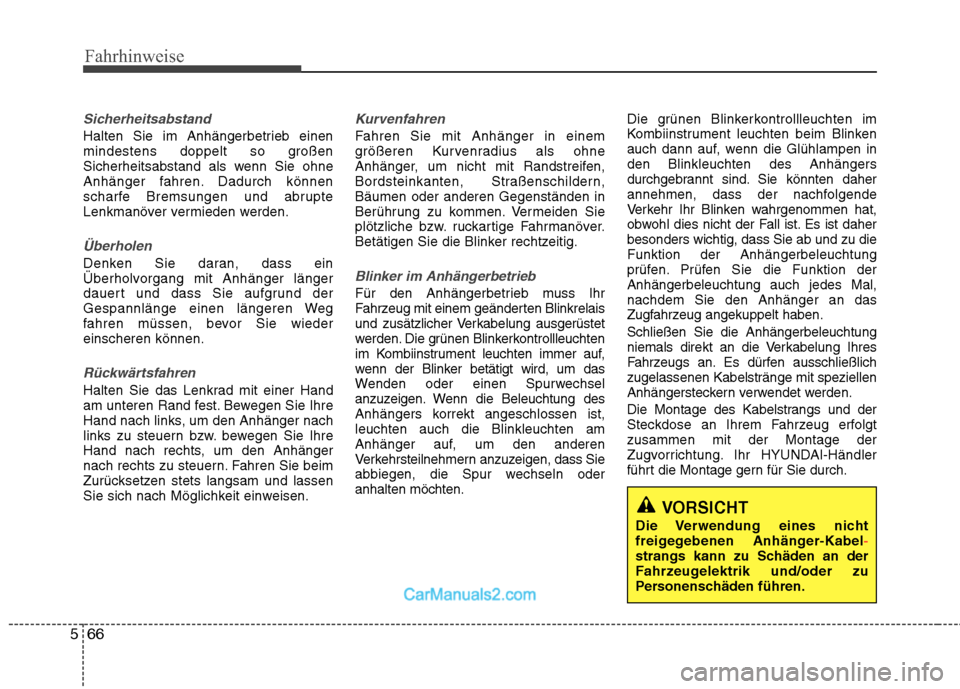

Sicherheitsabstand
Halten Sie im Anhängerbetrieb einen
mindestens doppelt so großen
Sicherheitsabstand als wenn Sie ohne
Anhänger fahren. Dadurch können
scharfe Bremsungen und abrupte
Lenkmanöver vermieden werden.
Überholen
Denken Sie daran, dass ein
Überholvorgang mit Anhänger länger
dauert und dass Sie aufgrund der
Gespannlänge einen längeren Weg
fahren müssen, bevor Sie wiedereinscheren können.
Rückwärtsfahren
Halten Sie das Lenkrad mit einer Hand
am unteren Rand fest. Bewegen Sie Ihre
Hand nach links, um den Anhänger nach
links zu steuern bzw. bewegen Sie Ihre
Hand nach rechts, um den Anhänger
nach rechts zu steuern. Fahren Sie beim
Zurücksetzen stets langsam und lassen
Sie sich nach Möglichkeit einweisen.
Kurvenfahren
Fahren Sie mit Anhänger in einem
größeren Kurvenradius als ohne
Anhänger, um nicht mit Randstreifen,
Bordsteinkanten, Straßenschildern,Bäumen oder anderen Gegenständen in
Berührung zu kommen. Vermeiden Sie
plötzliche bzw. ruckartige Fahrmanöver.
Betätigen Sie die Blinker rechtzeitig.
Blinker im Anhängerbetrieb
Für den Anhängerbetrieb muss Ihr
Fahrzeug mit einem geänderten Blinkrelais
und zusätzlicher Verkabelung ausgerüstet
werden. Die grünen Blinkerkontrollleuchten
im Kombiinstrument leuchten immer auf,
wenn der Blinker betätigt wird, um das
Wenden oder einen Spurwechsel
anzuzeigen. Wenn die Beleuchtung des
Anhängers korrekt angeschlossen ist,leuchten auch die Blinkleuchten am
Anhänger auf, um den anderen
Verkehrsteilnehmern anzuzeigen, dass Sie
abbiegen, die Spur wechseln oderanhalten möchten. Die grünen Blinkerkontrollleuchten im
Kombiinstrument leuchten beim Blinken
auch dann auf, wenn die Glühlampen inden Blinkleuchten des Anhängers
durchgebrannt sind. Sie könnten daher
annehmen, dass der nachfolgende
Verkehr Ihr Blinken wahrgenommen hat,
obwohl dies nicht der Fall ist. Es ist daherbesonders wichtig, dass Sie ab und zu dieFunktion der Anhängerbeleuchtung
prüfen. Prüfen Sie die Funktion derAnhängerbeleuchtung auch jedes Mal,nachdem Sie den Anhänger an das
Zugfahrzeug angekuppelt haben. Schließen Sie die Anhängerbeleuchtung
niemals direkt an die Verkabelung Ihres
Fahrzeugs an. Es dürfen ausschließlichzugelassenen Kabelstränge mit speziellen
Anhängersteckern verwendet werden.
Die Montage des Kabelstrangs und der
Steckdose an Ihrem Fahrzeug erfolgtzusammen mit der Montage der
Zugvorrichtung. Ihr HYUNDAI-Händler
führt die Montage gern für Sie durch.
VORSICHT
Die Verwendung eines nicht
freigegebenen Anhänger-Kabel
-strangs kann zu Schäden an der
Fahrzeugelektrik und/oder zu
Personenschäden führen.

567
Fahrhinweise

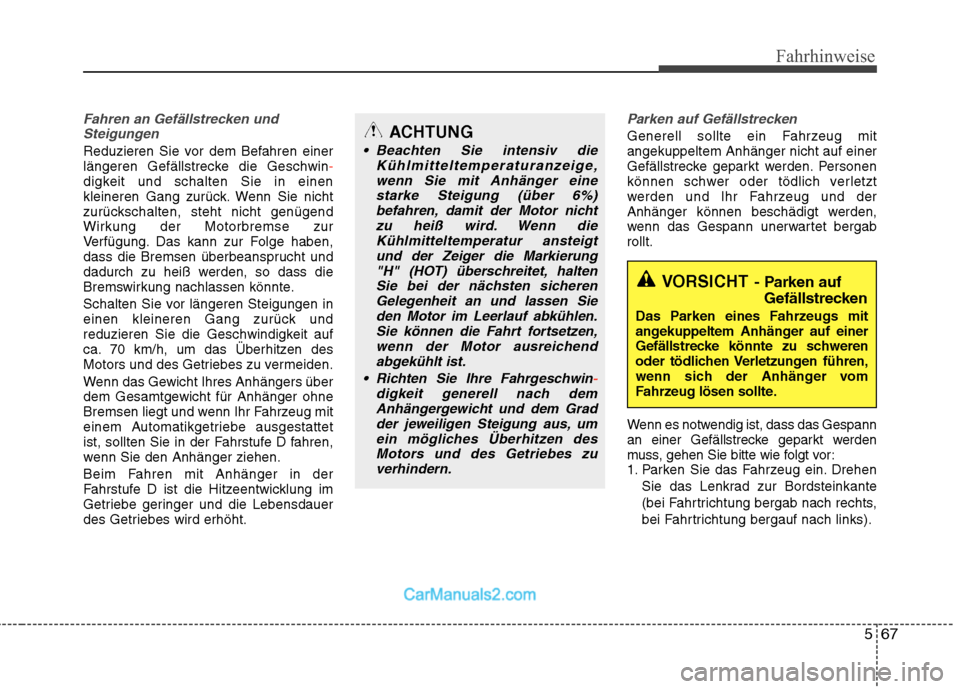

Fahren an Gefällstrecken undSteigungen
Reduzieren Sie vor dem Befahren einer
längeren Gefällstrecke die Geschwin-digkeit und schalten Sie in einen
kleineren Gang zurück. Wenn Sie nicht
zurückschalten, steht nicht genügend
Wirkung der Motorbremse zur
Verfügung. Das kann zur Folge haben,
dass die Bremsen überbeansprucht und
dadurch zu heiß werden, so dass die
Bremswirkung nachlassen könnte.
Schalten Sie vor längeren Steigungen in
einen kleineren Gang zurück und
reduzieren Sie die Geschwindigkeit auf
ca. 70 km/h, um das Überhitzen des
Motors und des Getriebes zu vermeiden.
Wenn das Gewicht Ihres Anhängers über
dem Gesamtgewicht für Anhänger ohne
Bremsen liegt und wenn Ihr Fahrzeug mit
einem Automatikgetriebe ausgestattet
ist, sollten Sie in der Fahrstufe D fahren,
wenn Sie den Anhänger ziehen.
Beim Fahren mit Anhänger in der
Fahrstufe D ist die Hitzeentwicklung im
Getriebe geringer und die Lebensdauer
des Getriebes wird erhöht.
Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit angekuppeltem Anhänger nicht auf einer
Gefällstrecke geparkt werden. Personen
können schwer oder tödlich verletzt
werden und Ihr Fahrzeug und der
Anhänger können beschädigt werden,
wenn das Gespann unerwartet bergabrollt.
Wenn es notwendig ist, dass das Gespann
an einer Gefällstrecke geparkt werden
muss, gehen Sie bitte wie folgt vor:
1. Parken Sie das Fahrzeug ein. Drehen
Sie das Lenkrad zur Bordsteinkante
(bei Fahrtrichtung bergab nach rechts,
bei Fahrtrichtung bergauf nach links).ACHTUNG
Beachten Sie intensiv die Kühlmitteltemperaturanzeige,
wenn Sie mit Anhänger einestarke Steigung (über 6%)befahren, damit der Motor nicht zu heiß wird. Wenn die
Kühlmitteltemperatur ansteigtund der Zeiger die Markierung"H" (HOT) überschreitet, halten
Sie bei der nächsten sicherenGelegenheit an und lassen Sie den Motor im Leerlauf abkühlen.Sie können die Fahrt fortsetzen,
wenn der Motor ausreichend abgekühlt ist.
Richten Sie Ihre Fahrgeschwin
-digkeit generell nach dem Anhängergewicht und dem Gradder jeweiligen Steigung aus, um
ein mögliches Überhitzen desMotors und des Getriebes zuverhindern.
VORSICHT - Parken auf
Gefällstrecken
Das Parken eines Fahrzeugs mit
angekuppeltem Anhänger auf einer
Gefällstrecke könnte zu schweren
oder tödlichen Verletzungen führen,
wenn sich der Anhänger vom
Fahrzeug lösen sollte.

Fahrhinweise
68
5
2. Wenn das Fahrzeug mit einem
Schaltgetriebe ausgestattet ist,
schalten Sie in die Neutralstellung.
Wenn das Fahrzeug mit einem
Automatikgetriebe ausgestattet ist,
schalten Sie in die Parkstufe (P).
3. Betätigen Sie die Feststellbremse und stellen Sie den Motor ab.
4. Schieben Sie auf der abschüssigen Seite Unterlegkeile unter die Räder
des Anhängers.
5. Lassen Sie den Motor an, treten Sie die Bremse, schalten Sie in die
Neutralstufe, lösen Sie die
Feststellbremse und lassen Sie
langsam die Bremse los, bis die
Unterlegkeile das Gewichtaufnehmen.
6. Treten Sie wieder die Bremse, betätigen Sie erneut die
Feststellbremse und legen Sie bei
Fahrzeugen mit Schaltgetriebe den
Rückwärtsgang ein. Legen Sie bei
Fahrzeugen mit Automatikgetriebe die
Parkstufe (P) ein.
7. Stellen Sie den Motor ab und lassen Sie das Bremspedal los, die
Feststellbremse lassen Sie jedochbetätigt. Anfahren aus der Parkposition an einer
Steigung
1. Schalten Sie bei Fahrzeugen mit
Schaltgetriebe in den Leerlauf oder
schalten Sie bei Fahrzeugen mit
Automatikgetriebe den Wählhebel in
der Parkstufe (P). Treten Sie dasBremspedal und halten Sie es
während der folgenden Aktionengetreten:
Fahrstufe) ein und

2. Lassen Sie das Bremspedal langsam los.
3. Fahren Sie ein wenig vorwärts, bis die Unterlegkeile frei sind.
4. Halten Sie an und lassen Sie die Unterlegkeile von einer anderen
Person aufnehmen.
VORSICHT - Feststellbremse
Es kann gefährlich sein, das
Fahrzeug zu verlassen, wenn die
Feststellbremse nicht fest genug
betätigt wurde.
Wenn Sie das Fahrzeug bei
laufendem Motor verlassen, könnte
sich das Fahrzeug plötzlich in
Bewegung setzen. In diesem Fall
besteht für Sie und Passanten die
Gefahr schwerer oder tödlicher
Verletzungen.

569
Fahrhinweise

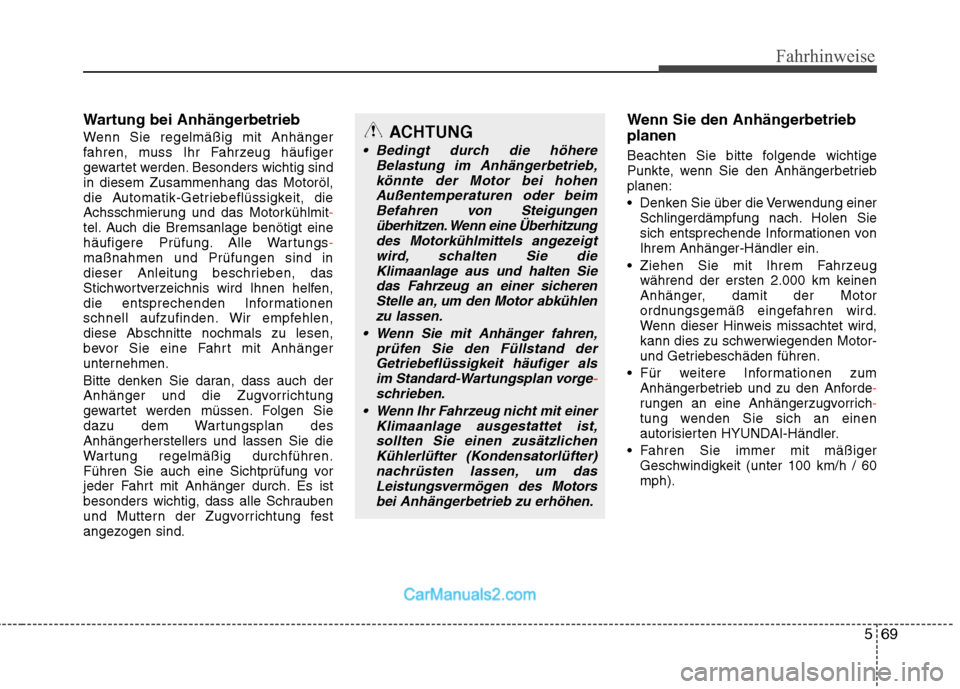

Wartung bei Anhängerbetrieb
Wenn Sie regelmäßig mit Anhänger
fahren, muss Ihr Fahrzeug häufiger
gewartet werden. Besonders wichtig sindin diesem Zusammenhang das Motoröl,
die Automatik-Getriebeflüssigkeit, die
Achsschmierung und das Motorkühlmit
-tel. Auch die Bremsanlage benötigt eine
häufigere Prüfung. Alle Wartungs-maßnahmen und Prüfungen sind in
dieser Anleitung beschrieben, das
Stichwortverzeichnis wird Ihnen helfen,
die entsprechenden Informationen
schnell aufzufinden. Wir empfehlen,diese Abschnitte nochmals zu lesen,
bevor Sie eine Fahrt mit Anhänger
unternehmen.
Bitte denken Sie daran, dass auch der
Anhänger und die Zugvorrichtung
gewartet werden müssen. Folgen Sie
dazu dem Wartungsplan desAnhängerherstellers und lassen Sie die
Wartung regelmäßig durchführen.
Führen Sie auch eine Sichtprüfung vor
jeder Fahrt mit Anhänger durch. Es ist
besonders wichtig, dass alle Schrauben
und Muttern der Zugvorrichtung fest
angezogen sind.Wenn Sie den Anhängerbetrieb planen
Beachten Sie bitte folgende wichtige
Punkte, wenn Sie den Anhängerbetriebplanen:
Denken Sie über die Verwendung einer
Schlingerdämpfung nach. Holen Sie
sich entsprechende Informationen vonIhrem Anhänger-Händler ein.
Ziehen Sie mit Ihrem Fahrzeug während der ersten 2.000 km keinen
Anhänger, damit der Motor
ordnungsgemäß eingefahren wird.
Wenn dieser Hinweis missachtet wird,
kann dies zu schwerwiegenden Motor-
und Getriebeschäden führen.
Für weitere Informationen zum Anhängerbetrieb und zu den Anforde
-rungen an eine Anhängerzugvorrich-tung wenden Sie sich an einen
autorisierten HYUNDAI-Händler.
Fahren Sie immer mit mäßiger Geschwindigkeit (unter 100 km/h / 60mph).
ACHTUNG
Bedingt durch die höhere
Belastung im Anhängerbetrieb,
könnte der Motor bei hohenAußentemperaturen oder beimBefahren von Steigungen
überhitzen. Wenn eine Überhitzung
des Motorkühlmittels angez eigt
wird, schalten Sie die Klimaanlage aus und halten Sie
das Fahrzeug an einer sicheren Stelle an, um den Motor abkühlenzu lassen.
Wenn Sie mit Anhänger fahren, prüfen Sie den Füllstand der
Getriebeflüssigkeit häufiger als im Standard-Wartungsplan vorge
-schrieben.
Wenn Ihr Fahrzeug nicht mit einer Klimaanlage ausgestattet ist,sollten Sie einen zusätzlichen
Kühlerlüfter (Kondensatorlüfter) nachrüsten lassen, um dasLeistungsvermögen des Motors bei Anhängerbetrieb zu erhöhen.
