2010 Hyundai Santa Fe Betriebsanleitung (in German)

Ihr Fahrzeug im Überblick
2
2

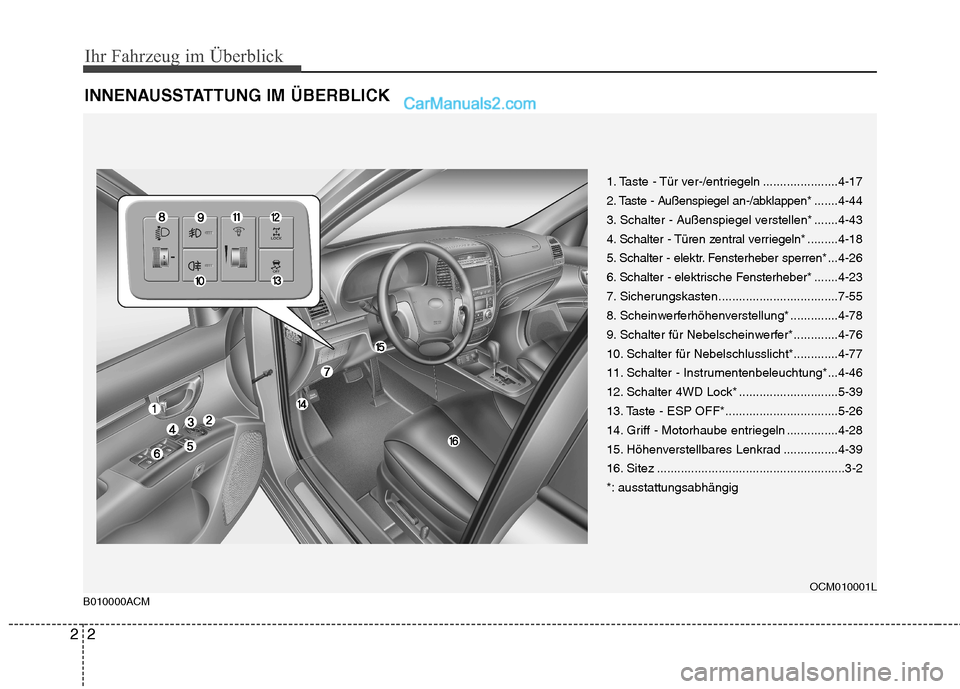

INNENAUSSTATTUNG IM ÜBERBLICK
1. Taste - Tür ver-/entriegeln ......................4-17
2. Taste - Außenspiegel an-/abklappen* .......4-44
3. Schalter - Außenspiegel verstellen* .......4-43
4. Schalter - Türen zentral verriegeln* .........4-18
5. Schalter - elektr. Fensterheber sperren* ... 4-26
6. Schalter - elektrische Fensterheber* .......4-23
7. Sicherungskasten...................................7-55
8. Scheinwerferhöhenverstellung* ..............4-78
9. Schalter für Nebelscheinwerfer*.............4-76
10. Schalter für Nebelschlusslicht*.............4-77
11. Schalter - Instrumentenbeleuchtung*...4-46
12. Schalter 4WD Lock* .............................5-39
13. Taste - ESP OFF*.................................5-26
14. Griff - Motorhaube entriegeln ...............4-28
15. Höhenverstellbares Lenkrad ................4-39
16. Sitez .......................................................3-2
*: ausstattungsabhängig
OCM010001L
B010000ACM

23
Ihr Fahrzeug im Überblick

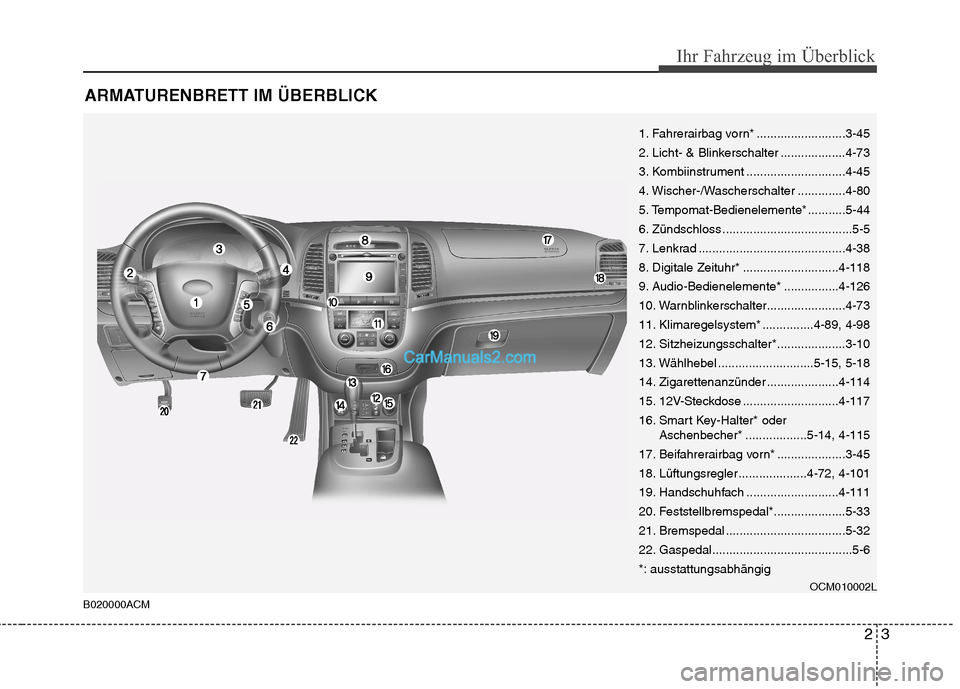

ARMATURENBRETT IM ÜBERBLICK
1. Fahrerairbag vorn* ..........................3-45
2. Licht- & Blinkerschalter ...................4-73
3. Kombiinstrument .............................4-45
4. Wischer-/Wascherschalter ..............4-80
5. Tempomat-Bedienelemente* ...........5-44
6. Zündschloss ......................................5-5
7. Lenkrad ...........................................4-38
8. Digitale Zeituhr* ............................4-118
9. Audio-Bedienelemente* ................4-126
10. Warnblinkerschalter.......................4-73
11. Klimaregelsystem* ...............4-89, 4-98
12. Sitzheizungsschalter*....................3-10
13. Wählhebel ............................5-15, 5-18
14. Zigarettenanzünder .....................4-114
15. 12V-Steckdose ............................4-117
16. Smart Key-Halter* oderAschenbecher* ..................5-14, 4-115
17. Beifahrerairbag vorn* ....................3-45
18. Lüftungsregler ....................4-72, 4-101
19. Handschuhfach ...........................4-111
20. Feststellbremspedal*.....................5-33
21. Bremspedal ...................................5-32
22. Gaspedal.........................................5-6
*: ausstattungsabhängig OCM010002L
B020000ACM

Ihr Fahrzeug im Überblick
4
2

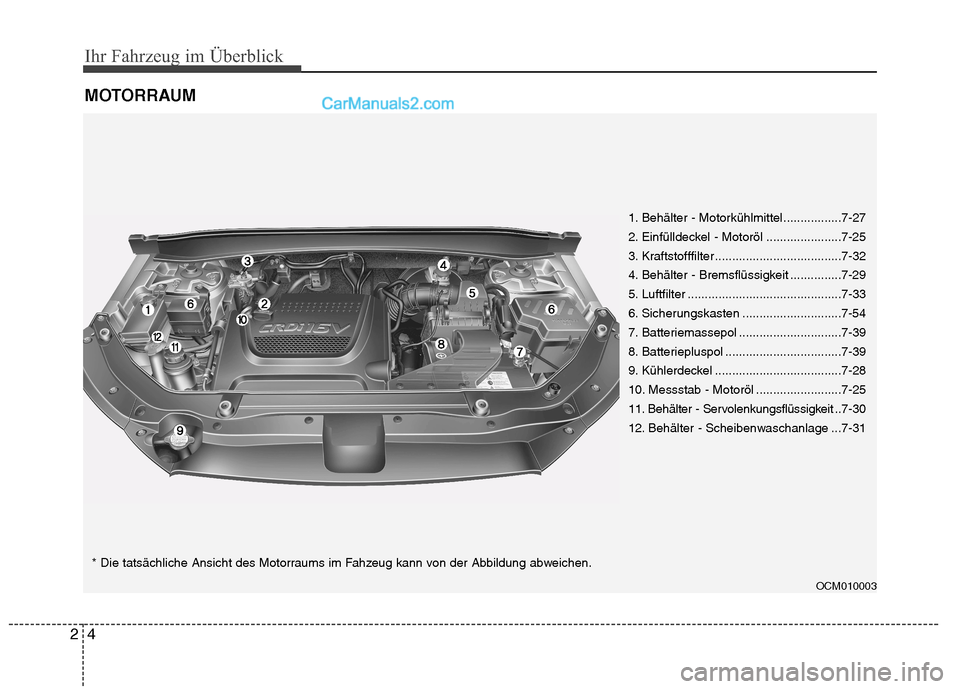

MOTORRAUM
OCM010003
1. Behälter - Motorkühlmittel.................7-27
2. Einfülldeckel - Motoröl ......................7-25
3. Kraftstofffilter .....................................7-32
4. Behälter - Bremsflüssigkeit ...............7-29
5. Luftfilter .............................................7-33
6. Sicherungskasten .............................7-54
7. Batteriemassepol ..............................7-39
8. Batteriepluspol ..................................7-39
9. Kühlerdeckel .....................................7-28
10. Messstab - Motoröl .........................7-25
11. Behälter - Servolenkungsflüssigkeit ..
7-30
12. Behälter - Scheibenwaschanlage ...7-31
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

3

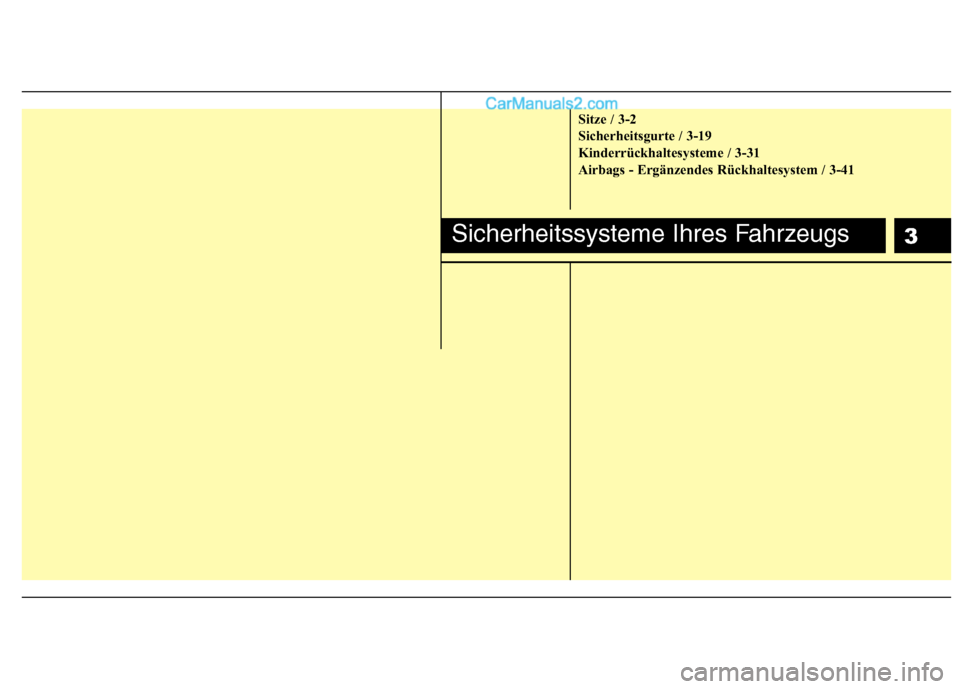

Sitze / 3-2
Sicherheitsgurte / 3-19
Kinderrückhaltesysteme / 3-31
Airbags - Ergänzendes Rückhaltesystem / 3-41
Sicherheitssysteme Ihres Fahrzeugs

Sicherheitssysteme Ihres Fahrzeugs
2
3
Vordersitze
(1) Nach vorn und nach hinten
(2) Sitzlehnenwinkel
(3) Sitzkissenhöhe (Fahrersitz)
(4) Lordosenstütze (Fahrersitz)*
(5) Sitzheizung* / Sitzheizung
(mit Belüftung, Fahrersitz)*
(6) Kopfstütze
Sitze in der 2. Sitzreihe
(7) Sitzlehnenwinkel und umklappen (8) Doppelt umklappen*
(9) Kopfstütze
(10) Armlehne
Sitze in der 3. Sitzreihe* (11) Sitzlehne umklappen
(12) Kopfstütze
*: ausstattungsabhängig
SITZE
C010000ACM
OCM030001E
manuell
elektrisch

33
Sicherheitssysteme Ihres Fahrzeugs

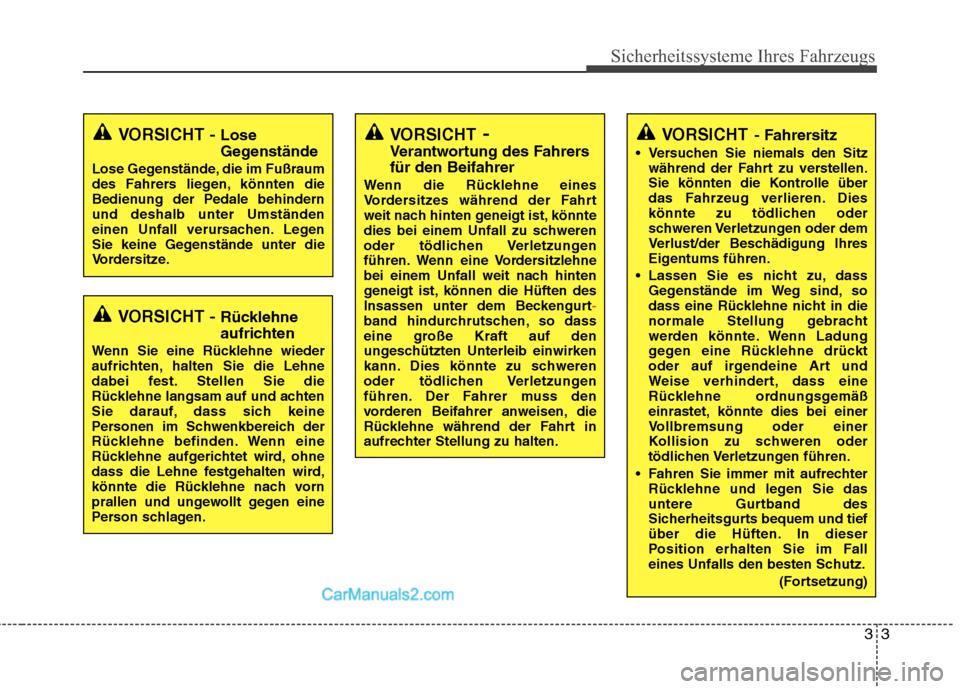

VORSICHT- Fahrersitz
• Versuchen Sie niemals den Sitz während der Fahrt zu verstellen.
Sie könnten die Kontrolle über
das Fahrzeug verlieren. Dies
könnte zu tödlichen oder
schweren Verletzungen oder dem
Verlust/der Beschädigung Ihres
Eigentums führen.
Lassen Sie es nicht zu, dass Gegenstände im Weg sind, so
dass eine Rücklehne nicht in die
normale Stellung gebracht
werden könnte. Wenn Ladung
gegen eine Rücklehne drückt
oder auf irgendeine Art und
Weise verhindert, dass eine
Rücklehne ordnungsgemäß
einrastet, könnte dies bei einer
Vollbremsung oder einer
Kollision zu schweren oder
tödlichen Verletzungen führen.
Fahren Sie immer mit aufrechter Rücklehne und legen Sie das
untere Gurtband des
Sicherheitsgurts bequem und tief
über die Hüften. In dieser
Position erhalten Sie im Fall
eines Unfalls den besten Schutz.
(Fortsetzung)
VORSICHT - Rücklehne
aufrichten
Wenn Sie eine Rücklehne wieder
aufrichten, halten Sie die Lehne
dabei fest. Stellen Sie die
Rücklehne langsam auf und achten
Sie darauf, dass sich keine
Personen im Schwenkbereich der
Rücklehne befinden. Wenn eine
Rücklehne aufgerichtet wird, ohne
dass die Lehne festgehalten wird,
könnte die Rücklehne nach vorn
prallen und ungewollt gegen eine
Person schlagen.
VORSICHT - Lose
Gegenstände
Lose Gegenstände, die im Fußraum
des Fahrers liegen, könnten die
Bedienung der Pedale behindernund deshalb unter Umständen
einen Unfall verursachen. Legen
Sie keine Gegenstände unter die
Vordersitze.VORSICHT -
Verantwortung des Fahrers für den Beifahrer
Wenn die Rücklehne eines
Vordersitzes während der Fahrt
weit nach hinten geneigt ist, könnte
dies bei einem Unfall zu schweren
oder tödlichen Verletzungen
führen. Wenn eine Vordersitzlehne
bei einem Unfall weit nach hinten
geneigt ist, können die Hüften des
Insassen unter dem Beckengurt
-band hindurchrutschen, so dass
eine große Kraft auf den
ungeschützten Unterleib einwirken
kann. Dies könnte zu schweren
oder tödlichen Verletzungen
führen. Der Fahrer muss den
vorderen Beifahrer anweisen, die
Rücklehne während der Fahrt in
aufrechter Stellung zu halten.

Sicherheitssysteme Ihres Fahrzeugs
4
3

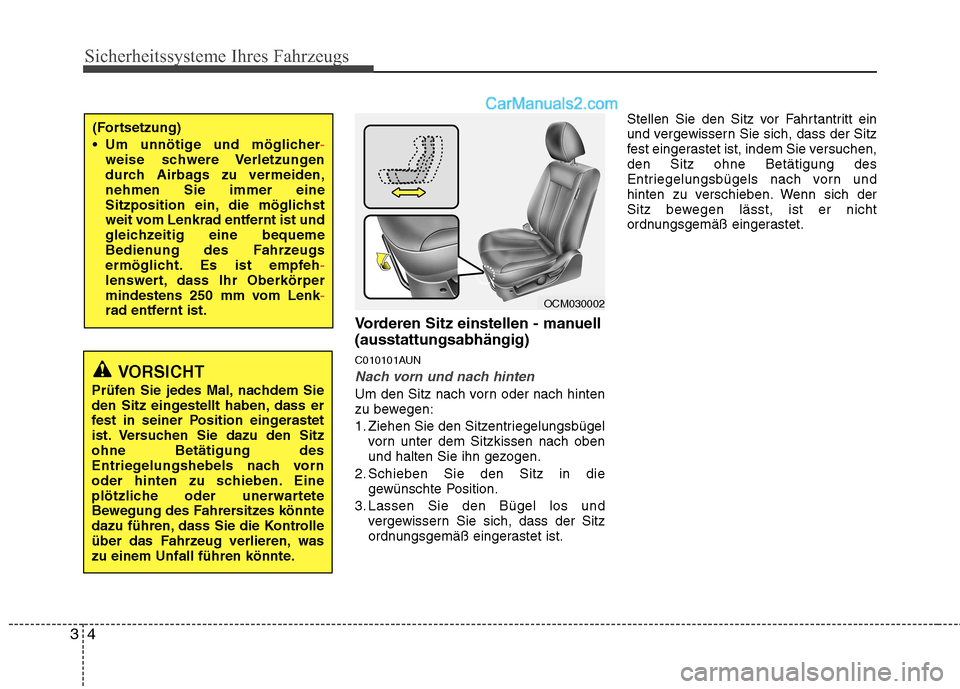

Vorderen Sitz einstellen - manuell (ausstattungsabhängig)
C010101AUN
Nach vorn und nach hinten
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie den Sitzentriegelungsbügel
vorn unter dem Sitzkissen nach oben
und halten Sie ihn gezogen.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist. Stellen Sie den Sitz vor Fahrtantritt ein
und vergewissern Sie sich, dass der Sitz
fest eingerastet ist, indem Sie versuchen,den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben. Wenn sich der
Sitz bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.
VORSICHT
Prüfen Sie jedes Mal, nachdem Sie
den Sitz eingestellt haben, dass er
fest in seiner Position eingerastet
ist. Versuchen Sie dazu den Sitzohne Betätigung des
Entriegelungshebels nach vorn
oder hinten zu schieben. Eine
plötzliche oder unerwartete
Bewegung des Fahrersitzes könnte
dazu führen, dass Sie die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall führen könnte.
(Fortsetzung)
Um unnötige und möglicher
-weise schwere Verletzungen
durch Airbags zu vermeiden,nehmen Sie immer eine
Sitzposition ein, die möglichst
weit vom Lenkrad entfernt ist und
gleichzeitig eine bequeme
Bedienung des Fahrzeugs
ermöglicht. Es ist empfeh
-lenswert, dass Ihr Oberkörper
mindestens 250 mm vom Lenk-rad entfernt ist.OCM030002

35
Sicherheitssysteme Ihres Fahrzeugs
C010102AUN

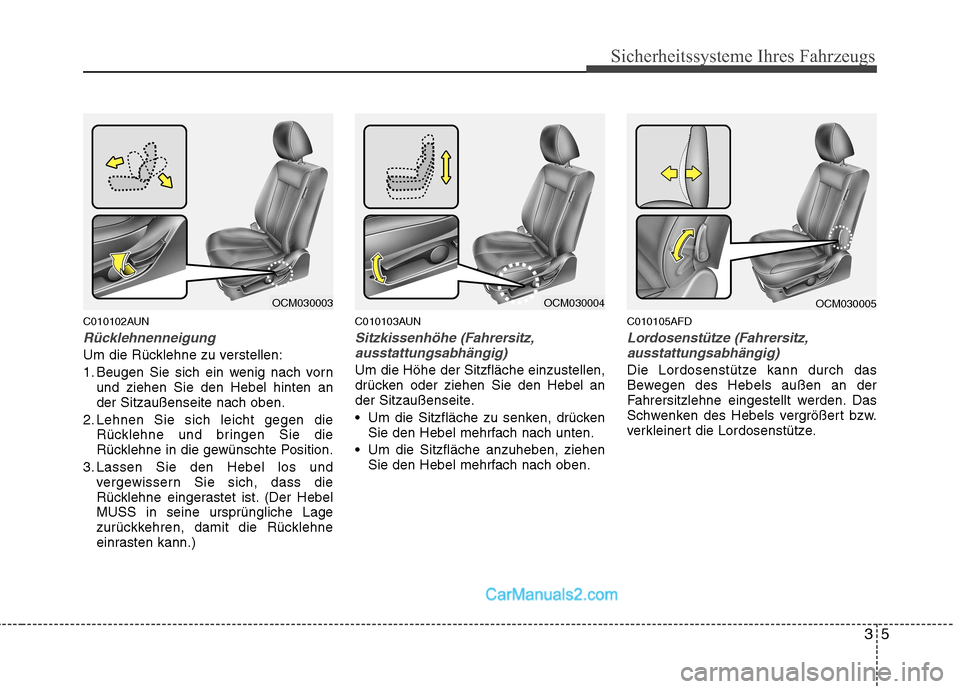

Rücklehnenneigung
Um die Rücklehne zu verstellen:
1. Beugen Sie sich ein wenig nach vornund ziehen Sie den Hebel hinten an der Sitzaußenseite nach oben.
2. Lehnen Sie sich leicht gegen die Rücklehne und bringen Sie die
Rücklehne in die gewünschte Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der HebelMUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.) C010103AUN
Sitzkissenhöhe (Fahrersitz,
ausstattungsabhängig)
Um die Höhe der Sitzfläche einzustellen,
drücken oder ziehen Sie den Hebel an
der Sitzaußenseite.
Um die Sitzfläche zu senken, drücken Sie den Hebel mehrfach nach unten.
Um die Sitzfläche anzuheben, ziehen Sie den Hebel mehrfach nach oben. C010105AFD
Lordosenstütze (Fahrersitz,
ausstattungsabhängig)
Die Lordosenstütze kann durch das
Bewegen des Hebels außen an der
Fahrersitzlehne eingestellt werden. Das
Schwenken des Hebels vergrößert bzw.
verkleinert die Lordosenstütze.
OCM030003OCM030004OCM030005
