2010 Hyundai Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
76
4

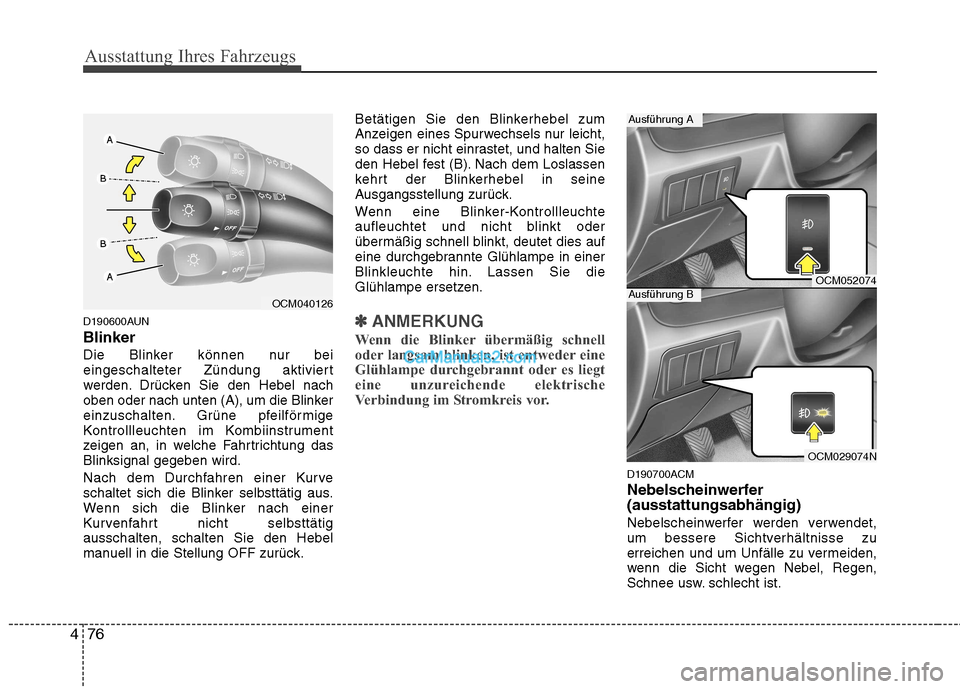

D190600AUN Blinker
Die Blinker können nur bei
eingeschalteter Zündung aktiviert
werden. Drücken Sie den Hebel nach
oben oder nach unten (A), um die Blinker
einzuschalten. Grüne pfeilförmige
Kontrollleuchten im Kombiinstrument
zeigen an, in welche Fahrtrichtung dasBlinksignal gegeben wird.
Nach dem Durchfahren einer Kurve
schaltet sich die Blinker selbsttätig aus.
Wenn sich die Blinker nach einer
Kurvenfahrt nicht selbsttätigausschalten, schalten Sie den Hebel
manuell in die Stellung OFF zurück. Betätigen Sie den Blinkerhebel zum
Anzeigen eines Spurwechsels nur leicht,
so dass er nicht einrastet, und halten Sie
den Hebel fest (B). Nach dem Loslassen
kehrt der Blinkerhebel in seine
Ausgangsstellung zurück.
Wenn eine Blinker-Kontrollleuchte
aufleuchtet und nicht blinkt oder
übermäßig schnell blinkt, deutet dies auf
eine durchgebrannte Glühlampe in einer
Blinkleuchte hin. Lassen Sie die
Glühlampe ersetzen.✽✽
ANMERKUNG
Wenn die Blinker übermäßig schnell
oder langsam blinken, ist entweder eine
Glühlampe durchgebrannt oder es liegt
eine unzureichende elektrische
Verbindung im Stromkreis vor.
D190700ACM
Nebelscheinwerfer (ausstattungsabhängig)
Nebelscheinwerfer werden verwendet,
um bessere Sichtverhältnisse zu
erreichen und um Unfälle zu vermeiden,
wenn die Sicht wegen Nebel, Regen,
Schnee usw. schlecht ist.
OCM040126
OCM052074
OCM029074N
Ausführung A
Ausführung B

477
Ausstattung Ihres Fahrzeugs

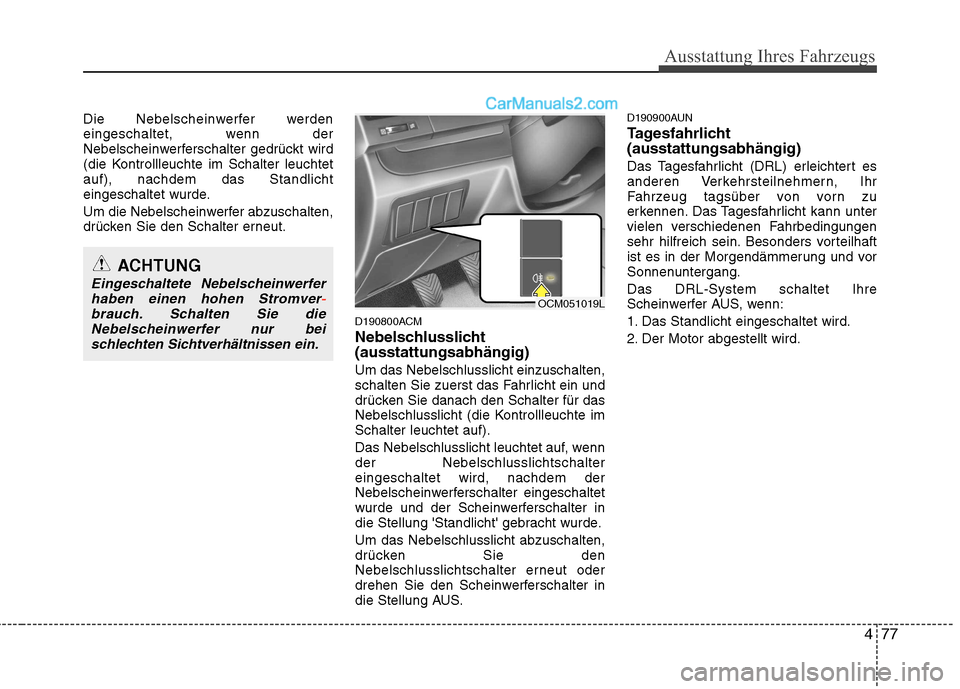

Die Nebelscheinwerfer werden
eingeschaltet, wenn der
Nebelscheinwerferschalter gedrückt wird
(die Kontrollleuchte im Schalter leuchtetauf), nachdem das Standlicht
eingeschaltet wurde.
Um die Nebelscheinwerfer abzuschalten,
drücken Sie den Schalter erneut.D190800ACM
Nebelschlusslicht (ausstattungsabhängig) Um das Nebelschlusslicht einzuschalten,
schalten Sie zuerst das Fahrlicht ein und
drücken Sie danach den Schalter für das
Nebelschlusslicht (die Kontrollleuchte imSchalter leuchtet auf).
Das Nebelschlusslicht leuchtet auf, wenn der Nebelschlusslichtschaltereingeschaltet wird, nachdem der
Nebelscheinwerferschalter eingeschaltet
wurde und der Scheinwerferschalter in
die Stellung 'Standlicht' gebracht wurde. Um das Nebelschlusslicht abzuschalten,
drücken Sie den
Nebelschlusslichtschalter erneut oder
drehen Sie den Scheinwerferschalter in
die Stellung AUS.D190900AUN
Tagesfahrlicht (ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang. Das DRL-System schaltet Ihre
Scheinwerfer AUS, wenn:
1. Das Standlicht eingeschaltet wird.
2. Der Motor abgestellt wird.
ACHTUNG
Eingeschaltete Nebelscheinwerfer
haben einen hohen Stromver-brauch. Schalten Sie dieNebelscheinwerfer nur bei
schlechten Sichtverhältnissen ein.OCM051019L

Ausstattung Ihres Fahrzeugs
78
4

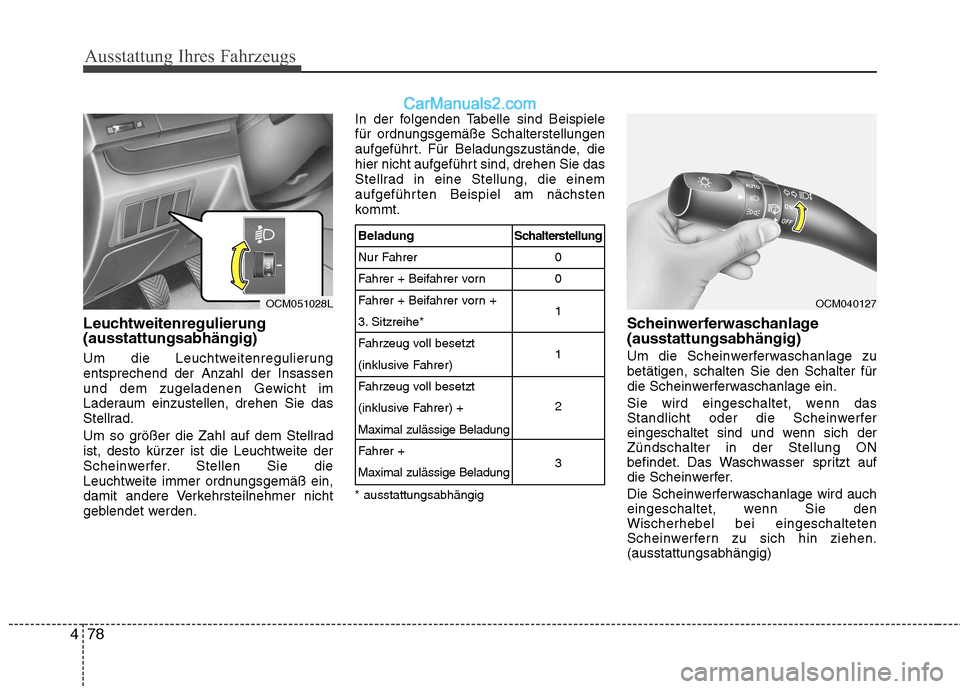

Leuchtweitenregulierung (ausstattungsabhängig)
Um die Leuchtweitenregulierung entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden. In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt. * ausstattungsabhängig
Scheinwerferwaschanlage (ausstattungsabhängig)
Um die Scheinwerferwaschanlage zu betätigen, schalten Sie den Schalter für
die Scheinwerferwaschanlage ein.
Sie wird eingeschaltet, wenn das
Standlicht oder die Scheinwerfer
eingeschaltet sind und wenn sich derZündschalter in der Stellung ON
befindet. Das Waschwasser spritzt auf
die Scheinwerfer.
Die Scheinwerferwaschanlage wird auch
eingeschaltet, wenn Sie denWischerhebel bei eingeschalteten
Scheinwerfern zu sich hin ziehen.(ausstattungsabhängig)
OCM051028L
Schalterstellung
0 0 1 1 2 3Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrer + Beifahrer vorn +
3. Sitzreihe*
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +Maximal zulässige Beladung
Fahrer +Maximal zulässige Beladung
OCM040127

479
Ausstattung Ihres Fahrzeugs
✽✽ANMERKUNG
 Prüfen Sie die Scheinwerfer
-waschanlage regelmäßig, um
sicherzustellen, dass das Waschwasser
ordnungsgemäß auf die
Scheinwerfergläser gesprüht wird.
 Die Funktion der Scheinwerfer
-waschanlage kann zeitweise
eingeschränkt sein, wenn es im
Winter nach einer Wagenwäsche,
nach Regen oder nach Schneefall
friert. Allerdings ist die Funktion
nach dem Auftauen wieder normal.

Ausstattung Ihres Fahrzeugs
80
4

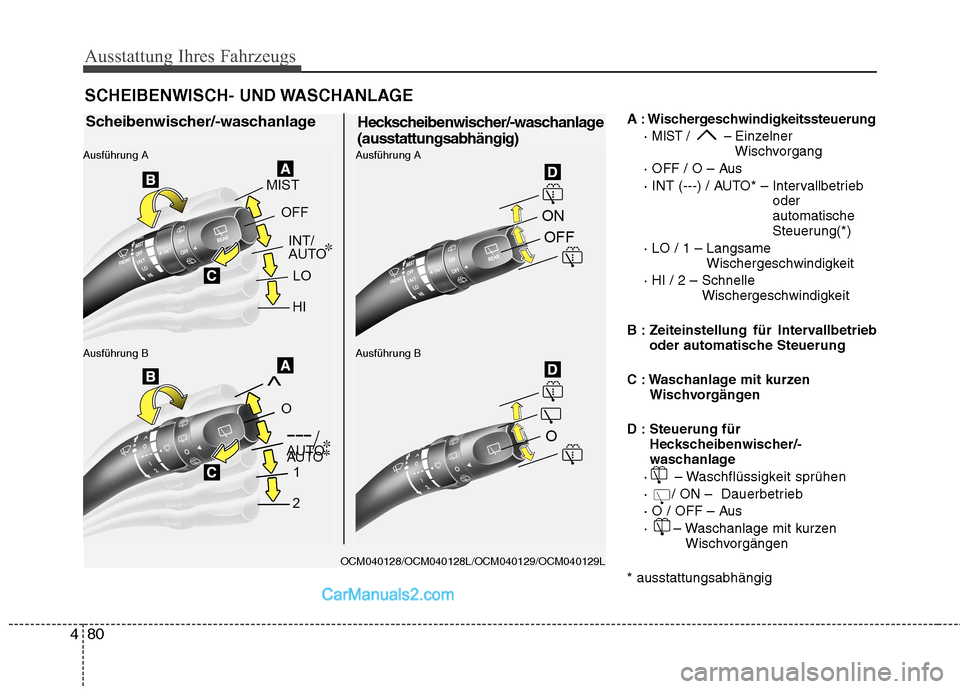

A : Wischergeschwindigkeitssteuerung
·
MIST / – Einzelner
Wischvorgang
· OFF / O – Aus
· INT (---) / AUTO* – Intervallbetrieb oder automatische
Steuerung(*)
· LO / 1 – Langsame Wischergeschwindigkeit
· HI / 2 – Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb oder automatische Steuerung
C : Waschanlage mit kurzen Wischvorgängen
D : Steuerung für Heckscheibenwischer/-
waschanlage
· – Waschflüssigkeit sprühen
· / ON – Dauerbetrieb
· O / OFF – Aus
· – Waschanlage mit kurzen Wischvorgängen
* ausstattungsabhängig
SCHEIBENWISCH- UND WASCHANLAGE
OCM040128/OCM040128L/OCM040129/OCM040129L
Scheibenwischer/-waschanlage
Ausführung B
Ausführung AAusführung B
Ausführung A
Heckscheibenwischer/-waschanlage (ausstattungsabhängig)
/
AUTO ✼

481
Ausstattung Ihres Fahrzeugs

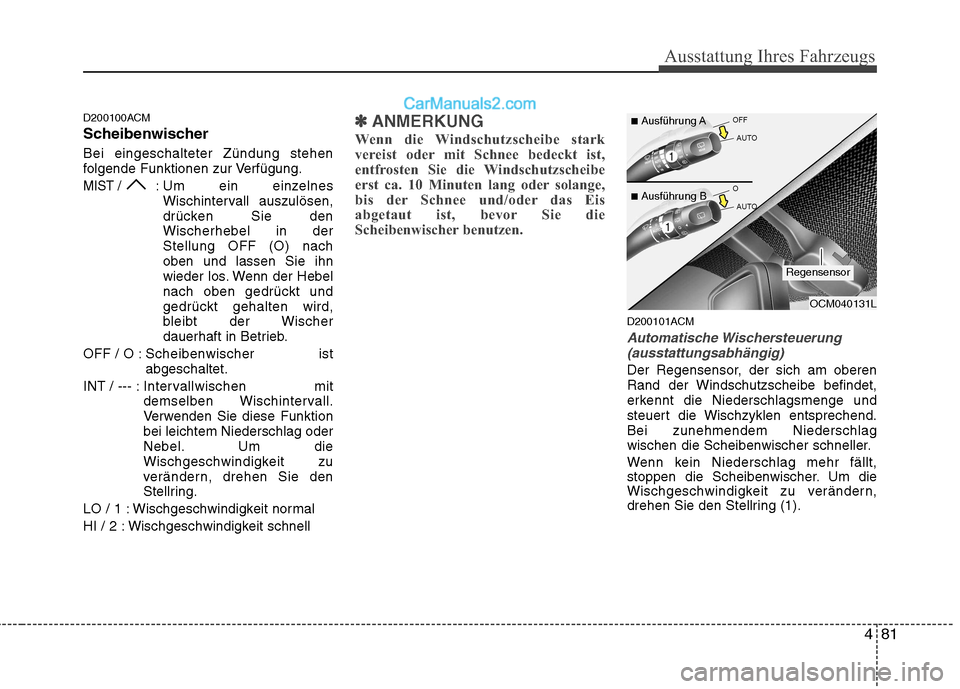

D200100ACM
Scheibenwischer Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung.
MIST / : Um ein einzelnesWischintervall auszulösen,
drücken Sie denWischerhebel in derStellung OFF (O) nachoben und lassen Sie ihn
wieder los. Wenn der Hebel
nach oben gedrückt und
gedrückt gehalten wird,
bleibt der Wischer
dauerhaft in Betrieb.
OFF / O : Scheibenwischer istabgeschaltet.
INT / --- : Inter v allwischen mit
demselben Wischintervall.
Verwenden Sie diese Funktionbei leichtem Niederschlag oder
Nebel. Um die
Wischgeschwindigkeit zu
verändern, drehen Sie den
Stellring.
LO / 1 : Wischgeschwindigkeit normal
HI / 2 : Wischgeschwindigkeit schnell
✽✽ ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
D200101ACM
Automatische Wischersteuerung (ausstattungsabhängig)
Der Regensensor, der sich am oberen
Rand der Windschutzscheibe befindet,
erkennt die Niederschlagsmenge und
steuert die Wischzyklen entsprechend.Bei zunehmendem Niederschlag
wischen die Scheibenwischer schneller.
Wenn kein Niederschlag mehr fällt,
stoppen die Scheibenwischer. Um die
Wischgeschwindigkeit zu verändern,
drehen Sie den Stellring (1).
OCM040131L
Regensensor
■
Ausführung A
■ Ausführung B

Ausstattung Ihres Fahrzeugs
82
4

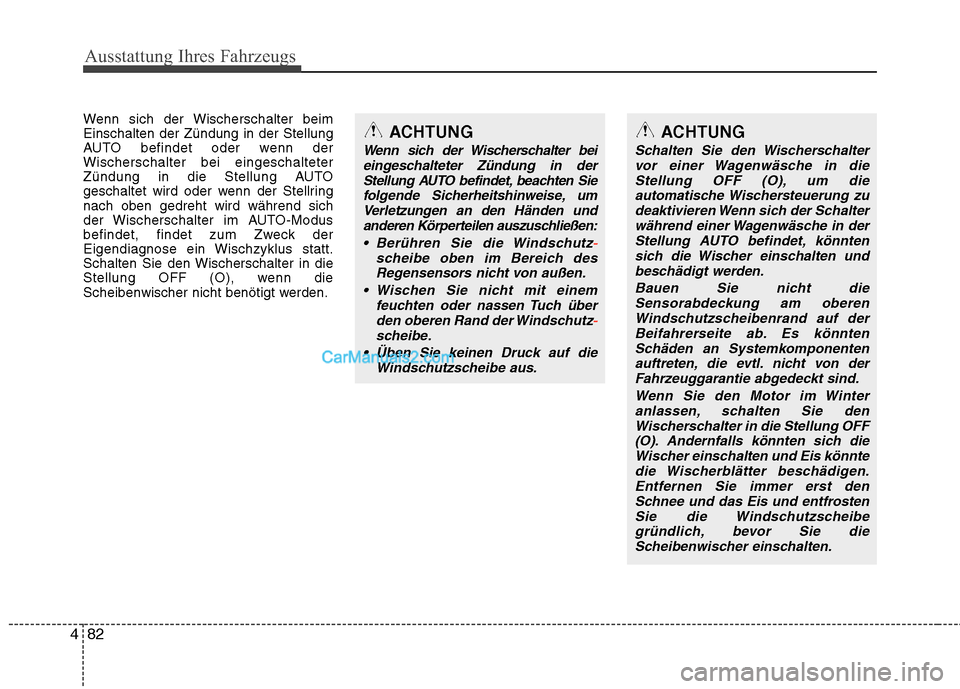

Wenn sich der Wischerschalter beim Einschalten der Zündung in der Stellung
AUTO befindet oder wenn derWischerschalter bei eingeschalteter
Zündung in die Stellung AUTO
geschaltet wird oder wenn der Stellringnach oben gedreht wird während sich
der Wischerschalter im AUTO-Modus
befindet, findet zum Zweck der
Eigendiagnose ein Wischzyklus statt.
Schalten Sie den Wischerschalter in die
Stellung OFF (O), wenn die
Scheibenwischer nicht benötigt werden.ACHTUNG
Wenn sich der Wischerschalter bei
eingeschalteter Zündung in der
Stellung AUTO befindet, beachten Siefolgende Sicherheitshinweise, umVerletzungen an den Händen und anderen Körperteilen auszuschließen:
Berühren Sie die Windschutz
-scheibe oben im Bereich desRegensensors nicht von außen.
Wischen Sie nicht mit einem feuchten oder nassen Tuch überden oberen Rand der Windschutz
-scheibe.
Üben Sie keinen Druck auf die Windschutzscheibe aus.
ACHTUNG
Schalten Sie den Wischerschaltervor einer Wagenwäsche in die
Stellung OFF (O), um die automatische Wischersteuerung zudeaktivieren Wenn sich der Schalterwährend einer Wagenwäsche in der
Stellung AUTO befindet, könntensich die Wischer einschalten und beschädigt werden.
Bauen Sie nicht dieSensorabdeckung am oberen Windschutzscheibenrand auf derBeifahrerseite ab. Es könnten Schäden an Systemkomponenten
auftreten, die evtl. nicht von derFahrzeuggarantie abgedeckt sind.
Wenn Sie den Motor im Winteranlassen, schalten Sie denWischerschalter in die Stellung OFF
(O). Andernfalls könnten sich dieWischer einschalten und Eis könnte die Wischerblätter beschädigen.Entfernen Sie immer erst den
Schnee und das Eis und entfrostenSie die Windschutzscheibegründlich, bevor Sie die Scheibenwischer einschalten.

483
Ausstattung Ihres Fahrzeugs

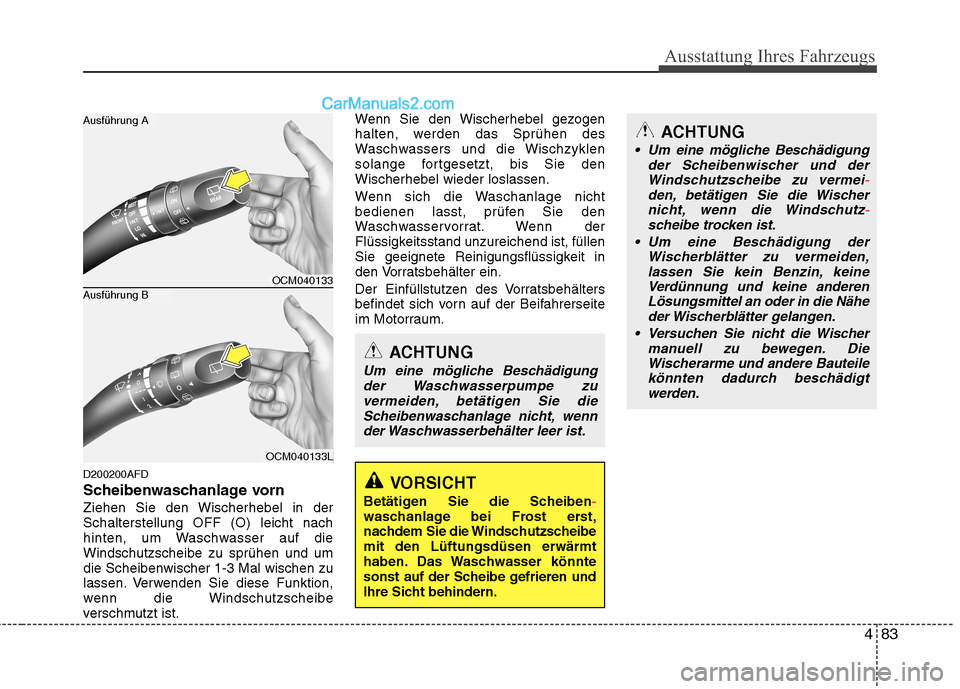

D200200AFD
Scheibenwaschanlage vorn
Ziehen Sie den Wischerhebel in der Schalterstellung OFF (O) leicht nach
hinten, um Waschwasser auf dieWindschutzscheibe zu sprühen und umdie Scheibenwischer 1-3 Mal wischen zu
lassen. Verwenden Sie diese Funktion,
wenn die Windschutzscheibe
verschmutzt ist.Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie denWischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat. Wenn der
Flüssigkeitsstand unzureichend ist, füllen
Sie geeignete Reinigungsflüssigkeit in
den Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Um eine mögliche Beschädigung
der Scheibenwischer und derWindschutzscheibe zu vermei
-den, betätigen Sie die Wischer
nicht, wenn die Windschutz-scheibe trocken ist.
Um eine Beschädigung der Wischerblätter zu vermeiden,lassen Sie kein Benzin, keine
Verdünnung und keine anderenLösungsmittel an oder in die Nähe
der Wischerblätter gelangen.
Versuchen Sie nicht die Wischer manuell zu bewegen. DieWischerarme und andere Bauteile
könnten dadurch beschädigtwerden.
OCM040133
OCM040133L
Ausführung B
Ausführung A
ACHTUNG
Um eine mögliche Beschädigung
der Waschwasserpumpe zuvermeiden, betätigen Sie dieScheibenwaschanlage nicht, wennder Waschwasserbehälter leer ist.
VORSICHT
Betätigen Sie die Scheiben
-waschanlage bei Frost erst,
nachdem Sie die Windschutzscheibemit den Lüftungsdüsen erwärmt
haben. Das Waschwasser könnte
sonst auf der Scheibe gefrieren und
Ihre Sicht behindern.
