2010 Hyundai Santa Fe Betriebsanleitung (in German)

Sicherheitssysteme Ihres Fahrzeugs
38
3

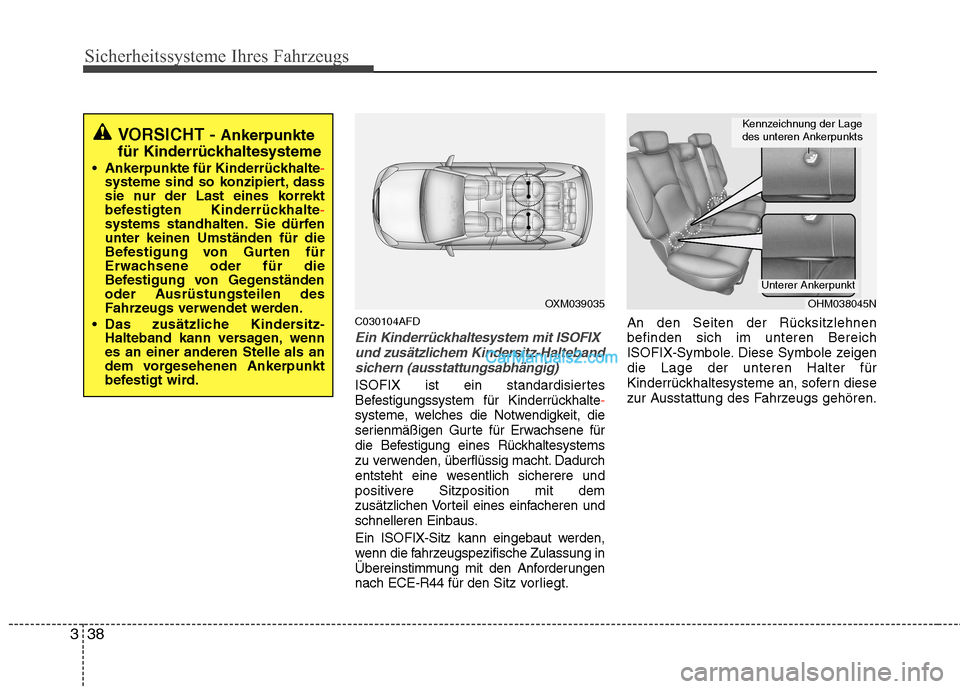

C030104AFD
Ein Kinderrückhaltesystem mit ISOFIX
und zusätzlichem Kindersitz-Haltebandsichern (ausstattungsabhängig)
ISOFIX ist ein standardisiertes
Befestigungssystem für Kinderrückhalte-systeme, welches die Notwendigkeit, die
serienmäßigen Gurte für Erwachsene für
die Befestigung eines Rückhaltesystems
zu verwenden, überflüssig macht. Dadurch
entsteht eine wesentlich sicherere und
positivere Sitzposition mit dem
zusätzlichen Vorteil eines einfacheren und
schnelleren Einbaus.
Ein ISOFIX-Sitz kann eingebaut werden,
wenn die fahrzeugspezifische Zulassung in
Übereinstimmung mit den Anforderungennach ECE-R44 für den Sitz vorliegt.An den Seiten der Rücksitzlehnenbefinden sich im unteren Bereich
ISOFIX-Symbole. Diese Symbole zeigendie Lage der unteren Halter für
Kinderrückhaltesysteme an, sofern diese
zur Ausstattung des Fahrzeugs gehören.
VORSICHT -
Ankerpunkte
für Kinderrückhaltesysteme
Ankerpunkte für Kinderrückhalte
-systeme sind so konzipiert, dass
sie nur der Last eines korrekt
befestigten Kinderrückhalte
-systems standhalten. Sie dürfen unter keinen Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
Das zusätzliche Kindersitz- Halteband kann versagen, wennes an einer anderen Stelle als an
dem vorgesehenen Ankerpunkt
befestigt wird.
OXM039035OHM038045N
Unterer Ankerpunkt
Kennzeichnung der Lage
des unteren Ankerpunkts

339
Sicherheitssysteme Ihres Fahrzeugs

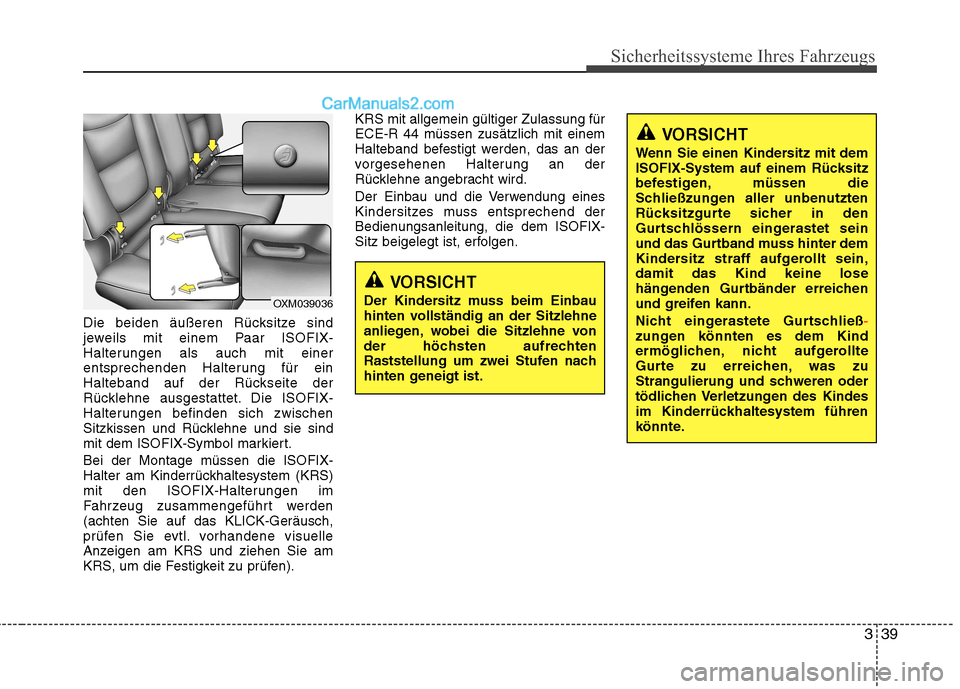

Die beiden äußeren Rücksitze sind
jeweils mit einem Paar ISOFIX-
Halterungen als auch mit einer
entsprechenden Halterung für ein
Halteband auf der Rückseite der
Rücklehne ausgestattet. Die ISOFIX-
Halterungen befinden sich zwischen
Sitzkissen und Rücklehne und sie sind
mit dem ISOFIX-Symbol markiert. Bei der Montage müssen die ISOFIX-
Halter am Kinderrückhaltesystem (KRS)
mit den ISOFIX-Halterungen im
Fahrzeug zusammengeführt werden(achten Sie auf das KLICK-Geräusch,
prüfen Sie evtl. vorhandene visuelle
Anzeigen am KRS und ziehen Sie am
KRS, um die Festigkeit zu prüfen).KRS mit allgemein gültiger Zulassung fürECE-R 44 müssen zusätzlich mit einem
Halteband befestigt werden, das an der
vorgesehenen Halterung an der
Rücklehne angebracht wird.
Der Einbau und die Verwendung eines
Kindersitzes muss entsprechend der
Bedienungsanleitung, die dem ISOFIX-
Sitz beigelegt ist, erfolgen.
OXM039036
VORSICHT
Der Kindersitz muss beim Einbau
hinten vollständig an der Sitzlehne
anliegen, wobei die Sitzlehne von
der höchsten aufrechten
Raststellung um zwei Stufen nach
hinten geneigt ist.
VORSICHT
Wenn Sie einen Kindersitz mit dem
ISOFIX-System auf einem Rücksitz
befestigen, müssen die
Schließzungen aller unbenutzten
Rücksitzgurte sicher in den
Gurtschlössern eingerastet sein
und das Gurtband muss hinter dem
Kindersitz straff aufgerollt sein,damit das Kind keine lose
hängenden Gurtbänder erreichen
und greifen kann.
Nicht eingerastete Gurtschließ
-zungen könnten es dem Kind
ermöglichen, nicht aufgerollte
Gurte zu erreichen, was zu
Strangulierung und schweren oder
tödlichen Verletzungen des Kindes
im Kinderrückhaltesystem führen
könnte.

Sicherheitssysteme Ihres Fahrzeugs
40
3
(Fortsetzung)
Befestigen sie ISOFIX- oder
ISOFIX-kompatible Kinderrück
-haltesysteme nur an den vorgese-henen Stellen, wie in der
Abbildung gezeigt.
Befolgen Sie immer die vom Hersteller des Kinderrückhalte
-systems mitgelieferte Montage-
und Bedienungsanleitung.

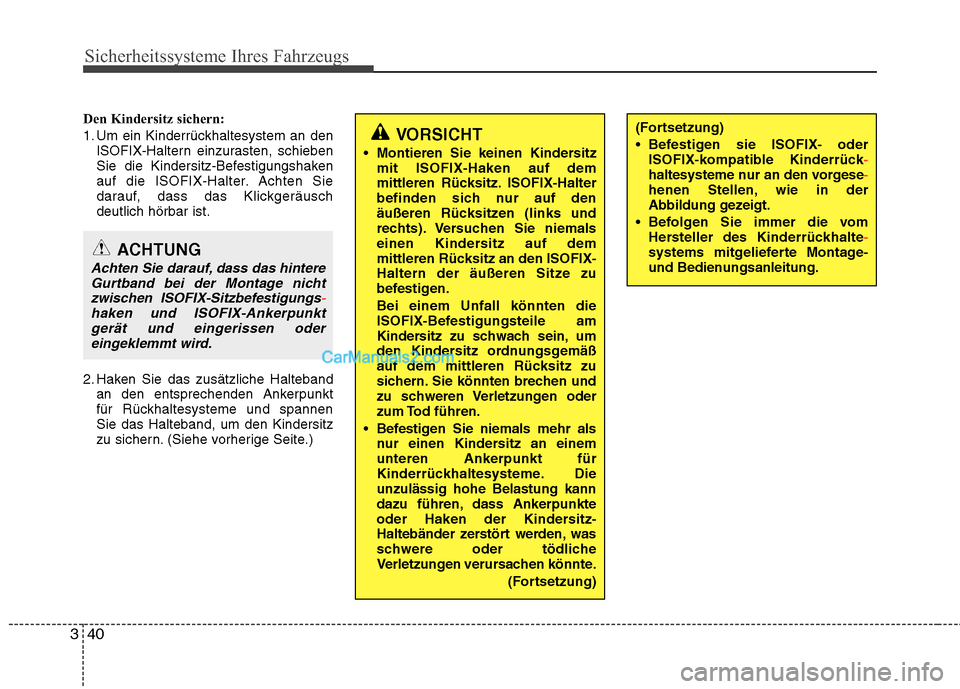

Den Kindersitz sichern:
1. Um ein Kinderrückhaltesystem an denISOFIX-Haltern einzurasten, schieben
Sie die Kindersitz-Befestigungshaken
auf die ISOFIX-Halter. Achten Sie
darauf, dass das Klickgeräuschdeutlich hörbar ist.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannenSie das Halteband, um den Kindersitz
zu sichern. (Siehe vorherige Seite.)
ACHTUNG
Achten Sie darauf, dass das hintere
Gurtband bei der Montage nichtzwischen ISOFIX-Sitzbefestigungs
-haken und ISOFIX-Ankerpunktgerät und eingerissen oder eingeklemmt wird.
VORSICHT
Montieren Sie keinen Kindersitz mit ISOFIX-Haken auf dem
mittleren Rücksitz. ISOFIX-Halter
befinden sich nur auf den
äußeren Rücksitzen (links und
rechts). Versuchen Sie niemals
einen Kindersitz auf dem
mittleren Rücksitz an den ISOFIX-
Haltern der äußeren Sitze zu
befestigen. Bei einem Unfall könnten die
ISOFIX-Befestigungsteile am
Kindersitz zu schwach sein, um
den Kindersitz ordnungsgemäß
auf dem mittleren Rücksitz zu
sichern. Sie könnten brechen und
zu schweren Verletzungen oder
zum Tod führen.
Befestigen Sie niemals mehr als nur einen Kindersitz an einemunteren Ankerpunkt für
Kinderrückhaltesysteme. Dieunzulässig hohe Belastung kann
dazu führen, dass Ankerpunkte
oder Haken der Kindersitz-
Haltebänder zerstört werden, was
schwere oder tödliche
Verletzungen verursachen könnte.
(Fortsetzung)

341
Sicherheitssysteme Ihres Fahrzeugs

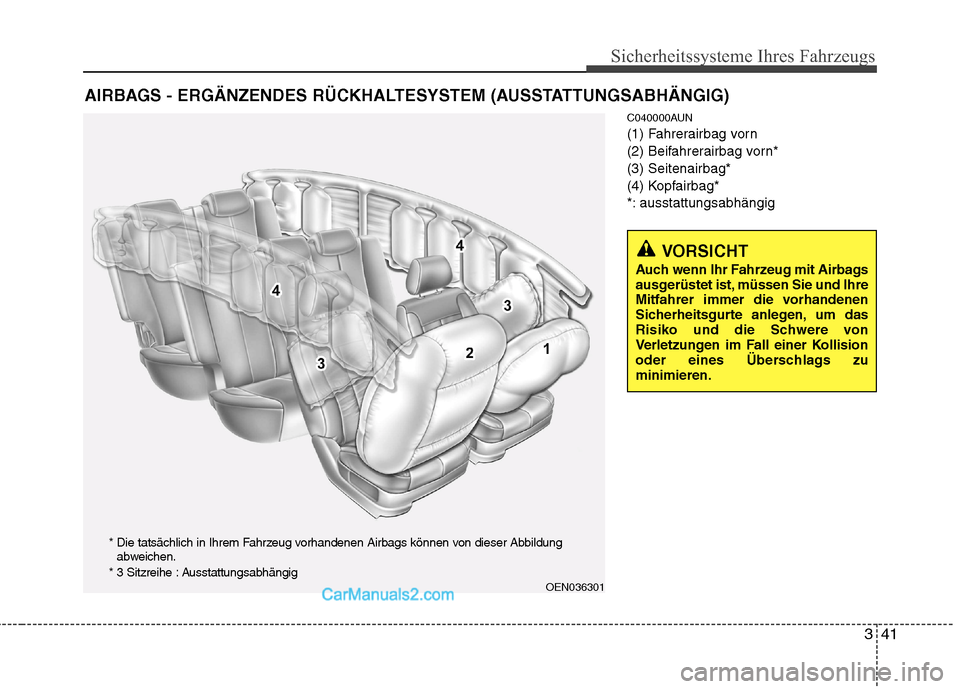

C040000AUN
(1) Fahrerairbag vorn
(2) Beifahrerairbag vorn*(3) Seitenairbag*
(4) Kopfairbag*
*: ausstattungsabhängig
AIRBAGS - ERGÄNZENDES RÜCKHALTESYSTEM (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Auch wenn Ihr Fahrzeug mit Airbags
ausgerüstet ist, müssen Sie und Ihre
Mitfahrer immer die vorhandenen
Sicherheitsgurte anlegen, um das
Risiko und die Schwere von
Verletzungen im Fall einer Kollision
oder eines Überschlags zuminimieren.
OEN036301
* Die tatsächlich in Ihrem Fahrzeug vorhandenen Airbags können von dieser Abbildung
abweichen.
* 3 Sitzreihe : Ausstattungsabhängig

Sicherheitssysteme Ihres Fahrzeugs
42
3

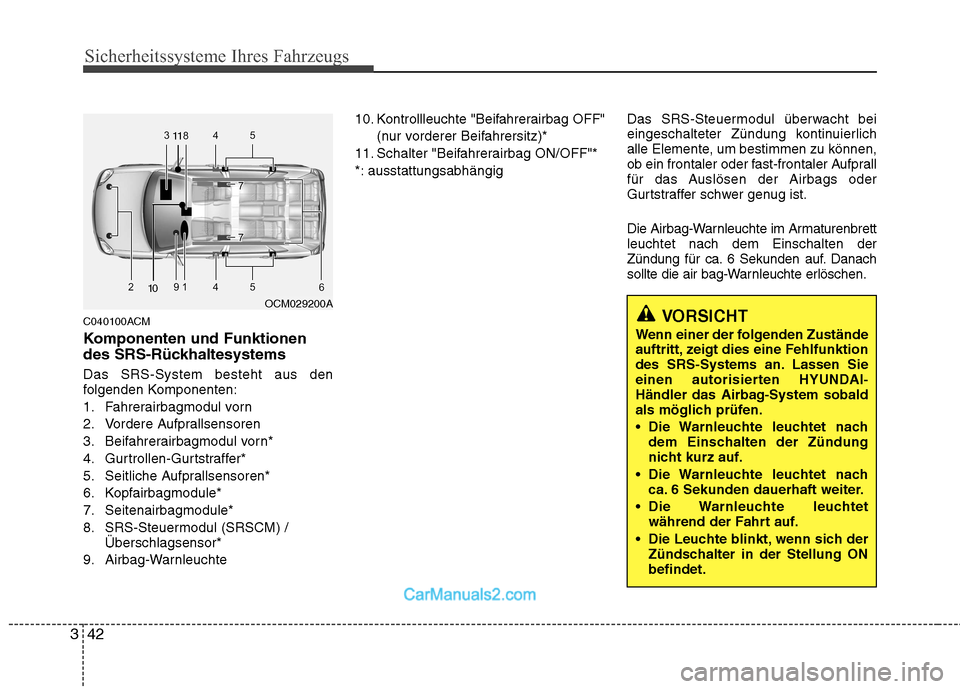

C040100ACM
Komponenten und Funktionen
des SRS-Rückhaltesystems Das SRS-System besteht aus den
folgenden Komponenten:
1. Fahrerairbagmodul vorn
2. Vordere Aufprallsensoren
3. Beifahrerairbagmodul vorn*
4. Gurtrollen-Gurtstraffer*
5. Seitliche Aufprallsensoren*
6. Kopfairbagmodule*
7. Seitenairbagmodule*
8. SRS-Steuermodul (SRSCM) /
Überschlagsensor*
9. Airbag-Warnleuchte 10. Kontrollleuchte "Beifahrerairbag OFF"
(nur vorderer Beifahrersitz)*
11. Schalter "Beifahrerairbag ON/OFF"*
*: ausstattungsabhängig Das SRS-Steuermodul überwacht bei
eingeschalteter Zündung kontinuierlich
alle Elemente, um bestimmen zu können,
ob ein frontaler oder fast-frontaler Aufprall
für das Auslösen der Airbags oder
Gurtstraffer schwer genug ist.
Die Airbag-Warnleuchte im Armaturenbrett leuchtet nach dem Einschalten der
Zündung für ca. 6 Sekunden auf. Danach
sollte die air bag-Warnleuchte erlöschen.VORSICHT
Wenn einer der folgenden Zustände
auftritt, zeigt dies eine Fehlfunktion
des SRS-Systems an. Lassen Sie
einen autorisierten HYUNDAI-
Händler das Airbag-System sobald
als möglich prüfen.
Die Warnleuchte leuchtet nach dem Einschalten der Zündung
nicht kurz auf.
Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.
Die Warnleuchte leuchtet während der Fahrt auf.
Die Leuchte blinkt, wenn sich der Zündschalter in der Stellung ONbefindet.OCM029200A
1010
1111

343
Sicherheitssysteme Ihres Fahrzeugs
Die beiden Airbagmodule befinden sich in
der Mitte des Lenkrads und im
Armaturenbrett über dem Handschuhfach.
Wenn das SRS-Steuermodul einen
ausreichend schweren Aufprall an der
Fahrzeugfront erkennt, löst es automatisch
die vorderen Airbags aus.Bei der Auslösung trennen sich
Sollrissnähte, die direkt in die
Verkleidungen eingearbeitet sind, unter
dem Druck der Airbagausdehnung. Die
daraufhin entstehenden Öffnungen in
den Abdeckungen erlauben die
vollständige Ausdehnung der Airbags.Ein vollständig aufgeblasener Airbag, in
Verbindung mit einem ordnungsgemäß
angelegten Sicherheitsgurt, verlangsamt
die Vorwärtsbewegung des Fahrers oder
Beifahrers und reduziert das Risiko von
Kopf- und Brustverletzungen.
Nach der vollständigen Ausdehnung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem Fahrer
freie Sicht nach vorn und die Möglichkeit,
die Lenkung und andere Einrichtungenzu bedienen.
B240B01L
Fahrerairbag vorn (1)
B240B02LB240B03L
Fahrerairbag vorn (2)Fahrerairbag vorn (3)

Sicherheitssysteme Ihres Fahrzeugs
44
3

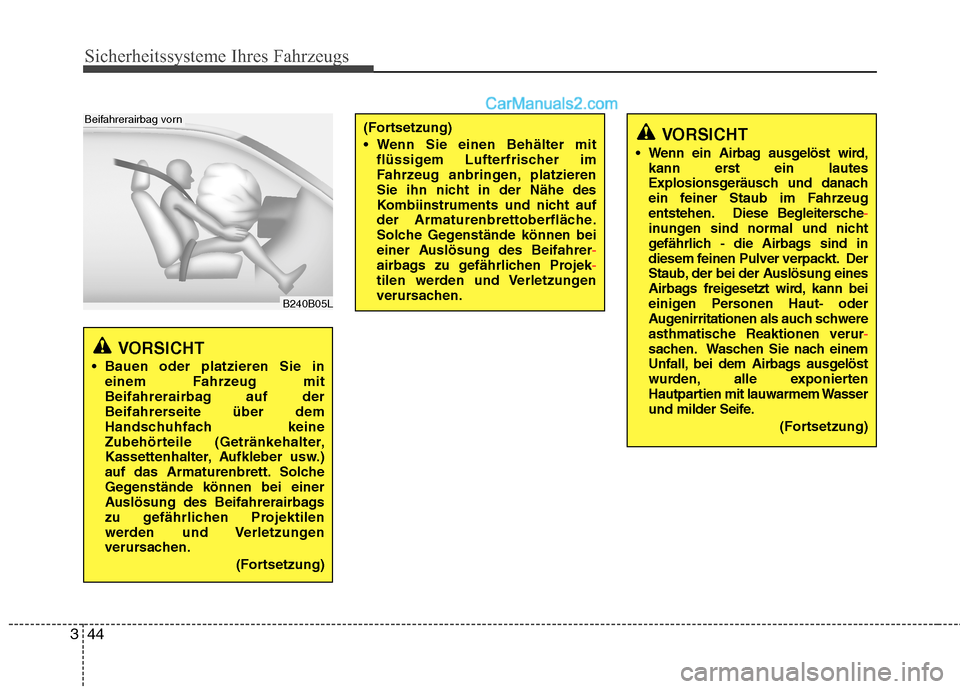

VORSICHT
Bauen oder platzieren Sie in einem Fahrzeug mit
Beifahrerairbag auf der
Beifahrerseite über dem
Handschuhfach keine
Zubehörteile (Getränkehalter,
Kassettenhalter, Aufkleber usw.)
auf das Armaturenbrett. Solche
Gegenstände können bei einer
Auslösung des Beifahrerairbags
zu gefährlichen Projektilen
werden und Verletzungen
verursachen.
(Fortsetzung)
B240B05L
Beifahrerairbag vorn(Fortsetzung)
Wenn Sie einen Behälter mitflüssigem Lufterfrischer im
Fahrzeug anbringen, platzieren
Sie ihn nicht in der Nähe des
Kombiinstruments und nicht auf
der Armaturenbrettoberfläche.
Solche Gegenstände können bei
einer Auslösung des Beifahrer
-airbags zu gefährlichen Projek-tilen werden und Verletzungen
verursachen.
VORSICHT
Wenn ein Airbag ausgelöst wird, kann erst ein lautes
Explosionsgeräusch und danach
ein feiner Staub im Fahrzeug
entstehen. Diese Begleitersche
-inungen sind normal und nicht
gefährlich - die Airbags sind in
diesem feinen Pulver verpackt. Der
Staub, der bei der Auslösung eines
Airbags freigesetzt wird, kann bei
einigen Personen Haut- oder
Augenirritationen als auch schwere
asthmatische Reaktionen verur
-sachen. Waschen Sie nach einem
Unfall, bei dem Airbags ausgelöst
wurden, alle exponierten
Hautpartien mit lauwarmem Wasser
und milder Seife.
(Fortsetzung)

345
Sicherheitssysteme Ihres Fahrzeugs

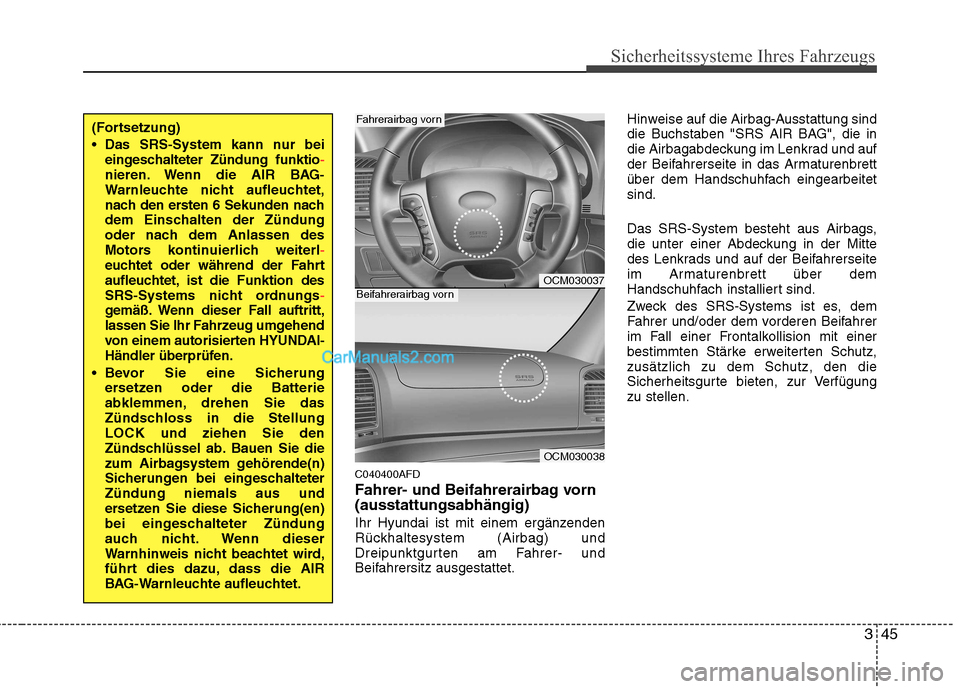

C040400AFD
Fahrer- und Beifahrerairbag vorn (ausstattungsabhängig)
Ihr Hyundai ist mit einem ergänzenden
Rückhaltesystem (Airbag) und
Dreipunktgurten am Fahrer- und
Beifahrersitz ausgestattet.Hinweise auf die Airbag-Ausstattung sind
die Buchstaben "SRS AIR BAG", die in
die Airbagabdeckung im Lenkrad und auf
der Beifahrerseite in das Armaturenbrett
über dem Handschuhfach eingearbeitetsind.
Das SRS-System besteht aus Airbags,
die unter einer Abdeckung in der Mitte
des Lenkrads und auf der Beifahrerseite
im Armaturenbrett über dem
Handschuhfach installiert sind.
Zweck des SRS-Systems ist es, dem
Fahrer und/oder dem vorderen Beifahrer
im Fall einer Frontalkollision mit einer
bestimmten Stärke erweiterten Schutz,zusätzlich zu dem Schutz, den die
Sicherheitsgurte bieten, zur Verfügungzu stellen.
OCM030037
OCM030038
Fahrerairbag vorn
Beifahrerairbag vorn
(Fortsetzung)
Das SRS-System kann nur bei
eingeschalteter Zündung funktio
-nieren. Wenn die AIR BAG-
Warnleuchte nicht aufleuchtet,
nach den ersten 6 Sekunden nach
dem Einschalten der Zündung
oder nach dem Anlassen des
Motors kontinuierlich weiterl
-euchtet oder während der Fahrt
aufleuchtet, ist die Funktion des
SRS-Systems nicht ordnungs
-gemäß. Wenn dieser Fall auftritt,
lassen Sie Ihr Fahrzeug umgehend
von einem autorisierten HYUNDAI-
Händler überprüfen.
Bevor Sie eine Sicherung ersetzen oder die Batterie
abklemmen, drehen Sie das
Zündschloss in die StellungLOCK und ziehen Sie den
Zündschlüssel ab. Bauen Sie die
zum Airbagsystem gehörende(n)
Sicherungen bei eingeschalteterZündung niemals aus und
ersetzen Sie diese Sicherung(en)
bei eingeschalteter Zündung
auch nicht. Wenn dieser
Warnhinweis nicht beachtet wird,
führt dies dazu, dass die AIR
BAG-Warnleuchte aufleuchtet.
