2010 Hyundai Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
84
4
D200300AFD

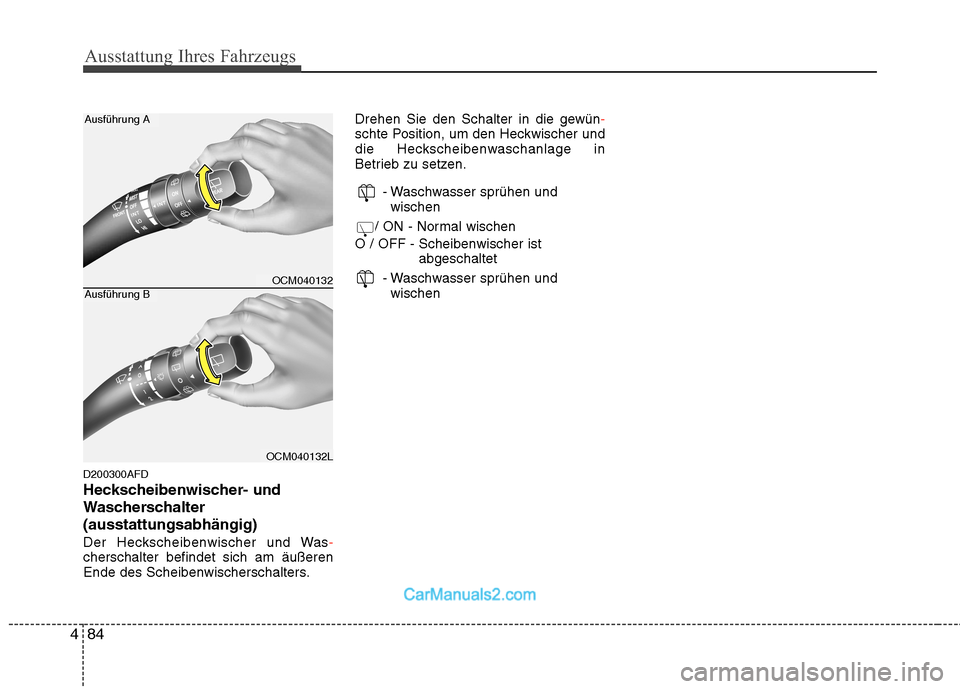

Heckscheibenwischer- und
Wascherschalter(ausstattungsabhängig)
Der Heckscheibenwischer und Was
-cherschalter befindet sich am äußeren
Ende des Scheibenwischerschalters. Drehen Sie den Schalter in die gewün
-schte Position, um den Heckwischer und
die Heckscheibenwaschanlage in
Betrieb zu setzen.
- Waschwasser sprühen undwischen
/ ON - Normal wischen
O / OFF - Scheibenwischer ist abgeschaltet
- Waschwasser sprühen und wischen
OCM040132
OCM040132L
Ausführung A
Ausführung B

485
Ausstattung Ihres Fahrzeugs

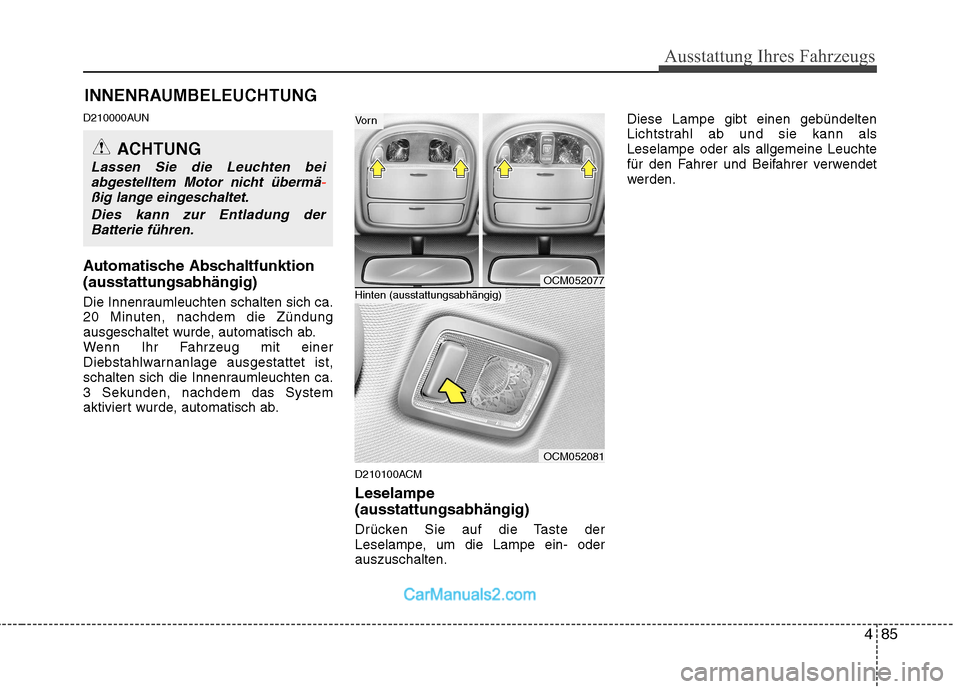

INNENRAUMBELEUCHTUNG
D210000AUN
Automatische Abschaltfunktion (ausstattungsabhängig)
Die Innenraumleuchten schalten sich ca.
20 Minuten, nachdem die Zündung
ausgeschaltet wurde, automatisch ab.
Wenn Ihr Fahrzeug mit einer
Diebstahlwarnanlage ausgestattet ist,
schalten sich die Innenraumleuchten ca.3 Sekunden, nachdem das System
aktiviert wurde, automatisch ab.
D210100ACM Leselampe (ausstattungsabhängig)
Drücken Sie auf die Taste der
Leselampe, um die Lampe ein- oderauszuschalten.Diese Lampe gibt einen gebündelten
Lichtstrahl ab und sie kann alsLeselampe oder als allgemeine Leuchte
für den Fahrer und Beifahrer verwendet
werden.
ACHTUNG
Lassen Sie die Leuchten bei
abgestelltem Motor nicht übermä-ßig lange eingeschaltet.
Dies kann zur Entladung derBatterie führen.
OCM052077
OCM052081
Hinten (ausstattungsabhängig)
Vo r n

Ausstattung Ihres Fahrzeugs
86
4

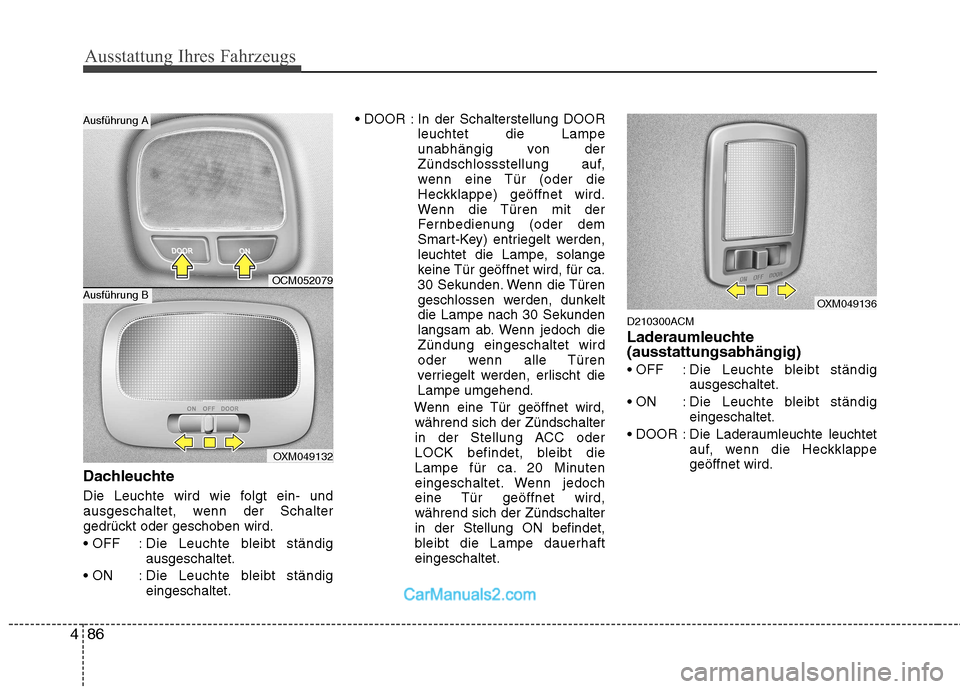

Dachleuchte
Die Leuchte wird wie folgt ein- und
ausgeschaltet, wenn der Schalter
gedrückt oder geschoben wird.
: Die Leuchte bleibt ständig
ausgeschaltet.
: Die Leuchte bleibt ständig eingeschaltet. : In der Schalterstellung DOOR
leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf,
wenn eine Tür (oder die
Heckklappe) geöffnet wird.
Wenn die Türen mit der
Fernbedienung (oder dem
Smart-Key) entriegelt werden,
leuchtet die Lampe, solange
keine Tür geöffnet wird, für ca.
30 Sekunden. Wenn die Türen
geschlossen werden, dunkeltdie Lampe nach 30 Sekunden
langsam ab. Wenn jedoch dieZündung eingeschaltet wird
oder wenn alle Türen
verriegelt werden, erlischt dieLampe umgehend.
Wenn eine Tür geöffnet wird, während sich der Zündschalter
in der Stellung ACC oder
LOCK befindet, bleibt die
Lampe für ca. 20 Minuten
eingeschaltet. Wenn jedoch
eine Tür geöffnet wird,während sich der Zündschalterin der Stellung ON befindet,
bleibt die Lampe dauerhafteingeschaltet. D210300ACM
Laderaumleuchte (ausstattungsabhängig)
: Die Leuchte bleibt ständig
ausgeschaltet.
: Die Leuchte bleibt ständig eingeschaltet.
: Die Laderaumleuchte leuchtet auf, wenn die Heckklappe geöffnet wird.
OCM052079
OXM049132
Ausführung B
Ausführung A
OXM049136

487
Ausstattung Ihres Fahrzeugs

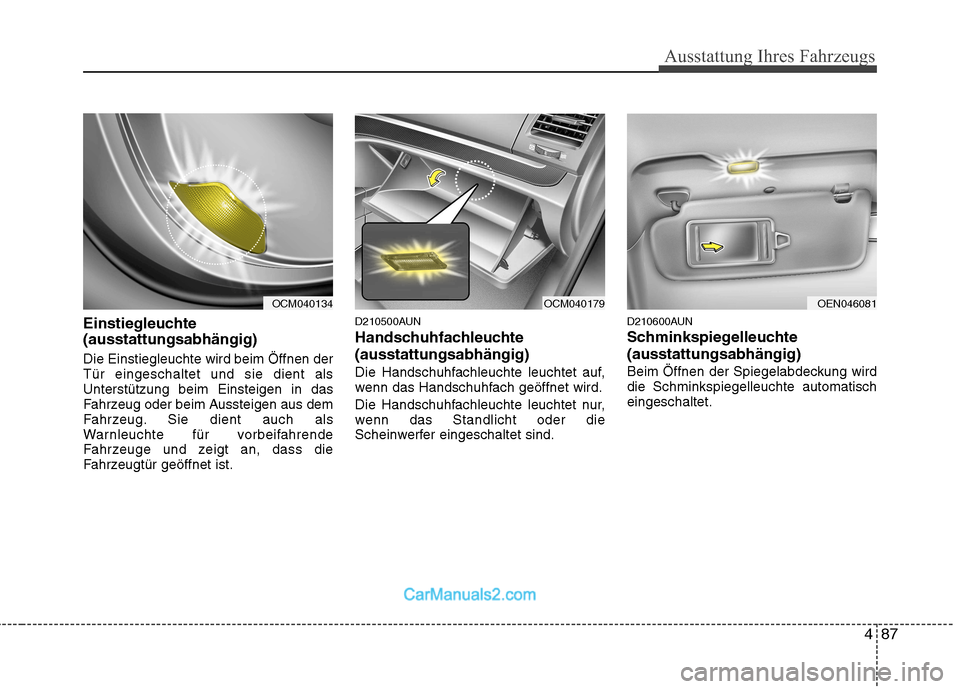

Einstiegleuchte (ausstattungsabhängig) Die Einstiegleuchte wird beim Öffnen der Tür eingeschaltet und sie dient alsUnterstützung beim Einsteigen in das
Fahrzeug oder beim Aussteigen aus dem
Fahrzeug. Sie dient auch als
Warnleuchte für vorbeifahrende
Fahrzeuge und zeigt an, dass die
Fahrzeugtür geöffnet ist.D210500AUN
Handschuhfachleuchte(ausstattungsabhängig)
Die Handschuhfachleuchte leuchtet auf,
wenn das Handschuhfach geöffnet wird.
Die Handschuhfachleuchte leuchtet nur,
wenn das Standlicht oder die
Scheinwerfer eingeschaltet sind.
D210600AUN
Schminkspiegelleuchte(ausstattungsabhängig)
Beim Öffnen der Spiegelabdeckung wird die Schminkspiegelleuchte automatischeingeschaltet.
OEN046081OCM040179OCM040134

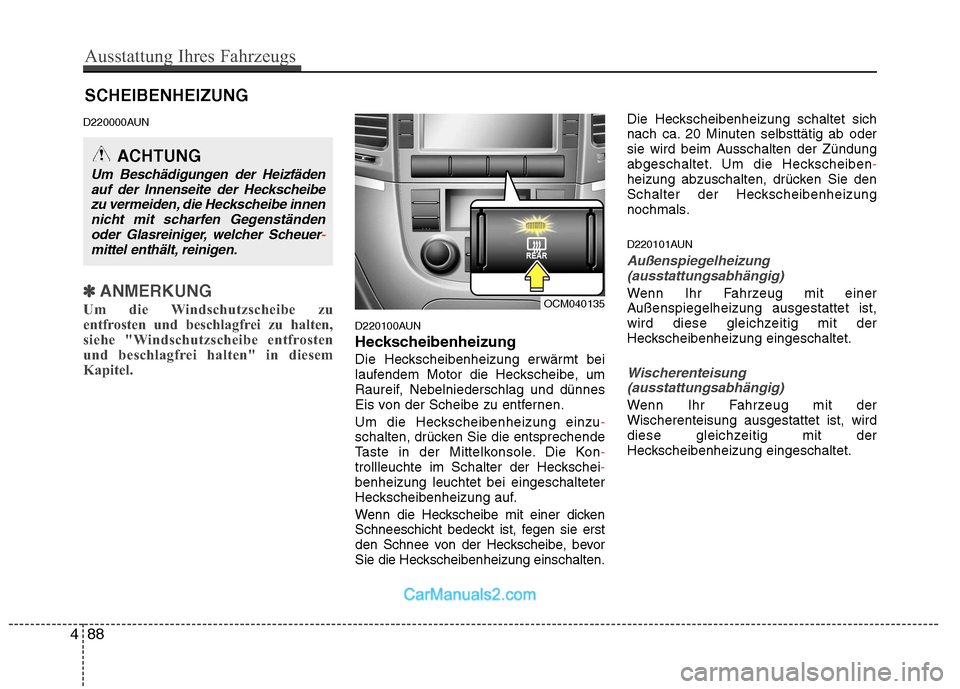

SCHEIBENHEIZUNG
D220000AUN
✽✽ ANMERKUNG
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
D220100AUN
Heckscheibenheizung
Die Heckscheibenheizung erwärmt bei
laufendem Motor die Heckscheibe, um
Raureif, Nebelniederschlag und dünnes
Eis von der Scheibe zu entfernen.
Um die Heckscheibenheizung einzu
-schalten, drücken Sie die entsprechende
Taste in der Mittelkonsole. Die Kon-trollleuchte im Schalter der Heckschei-benheizung leuchtet bei eingeschalteter
Heckscheibenheizung auf.
Wenn die Heckscheibe mit einer dicken
Schneeschicht bedeckt ist, fegen sie erst
den Schnee von der Heckscheibe, bevor
Sie die Heckscheibenheizung einschalten. Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten selbsttätig ab oder
sie wird beim Ausschalten der Zündung
abgeschaltet. Um die Heckscheiben
-heizung abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
D220101AUN
Außenspiegelheizung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Außenspiegelheizung ausgestattet ist,
wird diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet.
Wischerenteisung(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit der Wischerenteisung ausgestattet ist, wird
diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet.
ACHTUNG
Um Beschädigungen der Heizfäden auf der Innenseite der Heckscheibe zu vermeiden, die Heckscheibe innennicht mit scharfen Gegenständenoder Glasreiniger, welcher Scheuer
-mittel enthält, reinigen.
OCM040135
488
Ausstattung Ihres Fahrzeugs

489
Ausstattung Ihres Fahrzeugs

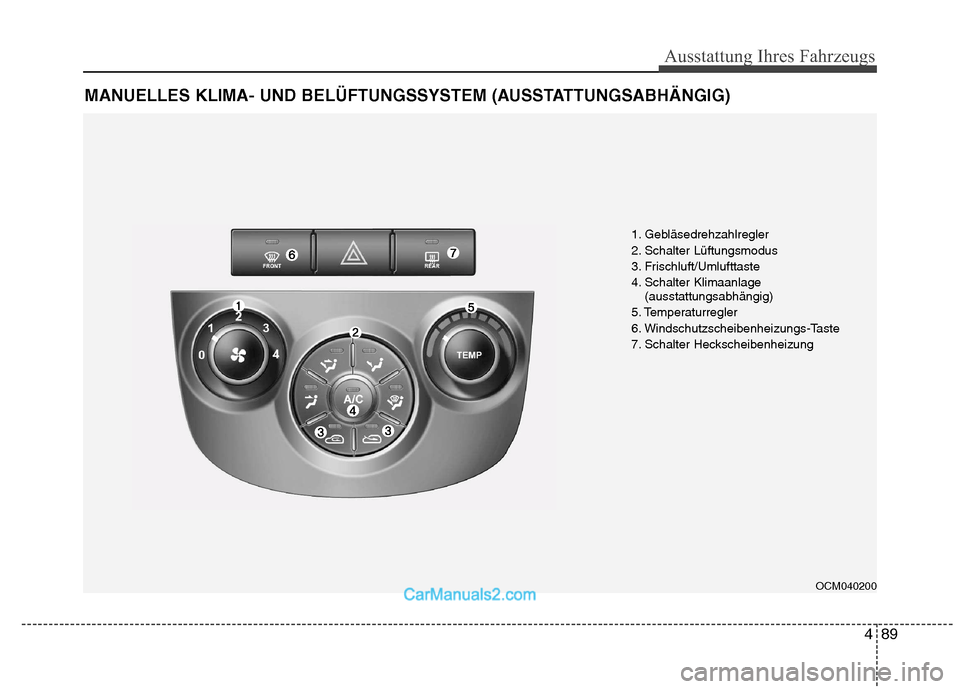

MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OCM040200
1. Gebläsedrehzahlregler
2. Schalter Lüftungsmodus
3. Frischluft/Umlufttaste
4. Schalter Klimaanlage
(ausstattungsabhängig)
5. Temperaturregler
6. Windschutzscheibenheizungs-Taste
7. Schalter Heckscheibenheizung

Ausstattung Ihres Fahrzeugs
90
4

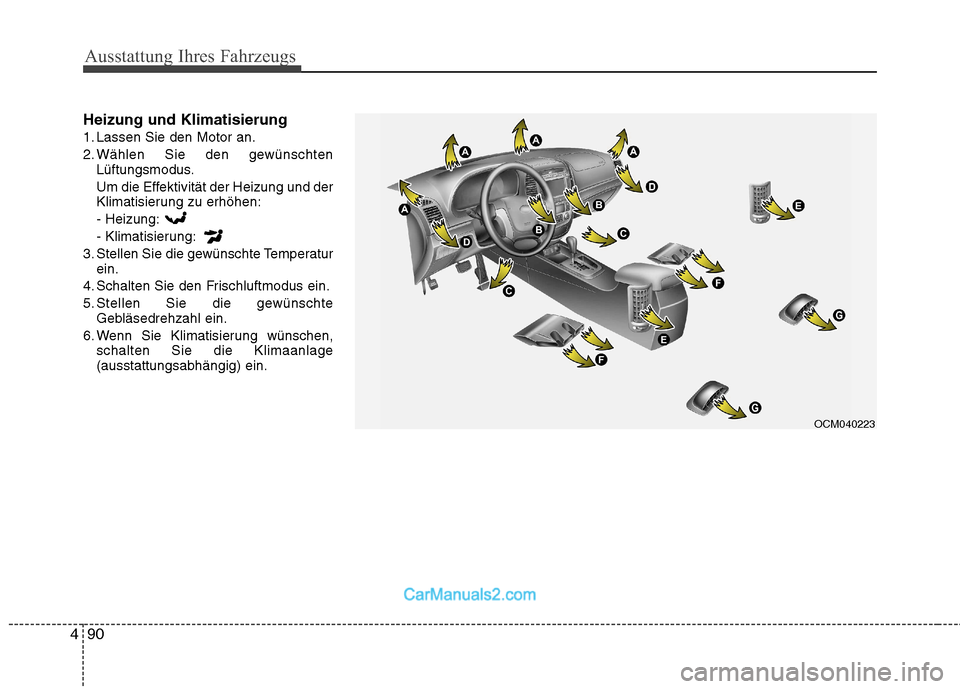

Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen: - Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage (ausstattungsabhängig) ein.
OCM040223

491
Ausstattung Ihres Fahrzeugs
❈❈

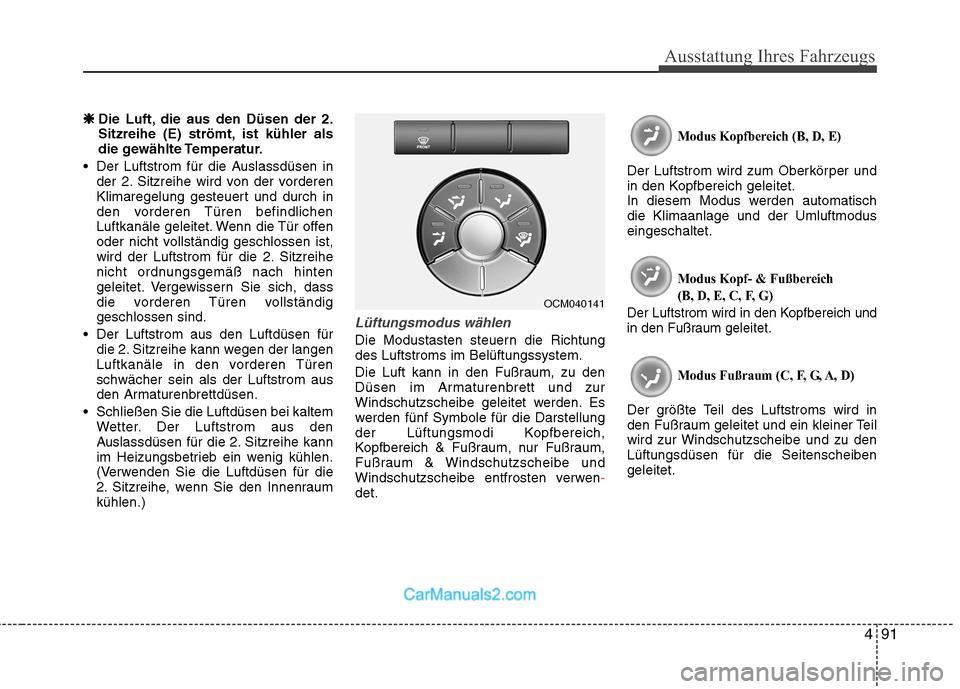

Die Luft, die aus den Düsen der 2.
Sitzreihe (E) strömt, ist kühler als
die gewählte Temperatur.
Der Luftstrom für die Auslassdüsen in der 2. Sitzreihe wird von der vorderen
Klimaregelung gesteuert und durch in
den vorderen Türen befindlichen
Luftkanäle geleitet. Wenn die Tür offen
oder nicht vollständig geschlossen ist,
wird der Luftstrom für die 2. Sitzreihe
nicht ordnungsgemäß nach hinten
geleitet. Vergewissern Sie sich, dass
die vorderen Türen vollständiggeschlossen sind.
Der Luftstrom aus den Luftdüsen für die 2. Sitzreihe kann wegen der langen
Luftkanäle in den vorderen Türenschwächer sein als der Luftstrom aus
den Armaturenbrettdüsen.
Schließen Sie die Luftdüsen bei kaltem Wetter. Der Luftstrom aus den
Auslassdüsen für die 2. Sitzreihe kann
im Heizungsbetrieb ein wenig kühlen.
(Verwenden Sie die Luftdüsen für die
2. Sitzreihe, wenn Sie den Innenraumkühlen.)
Lüftungsmodus wählen
Die Modustasten steuern die Richtung des Luftstroms im Belüftungssystem.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden. Es
werden fünf Symbole für die Darstellung
der Lüftungsmodi Kopfbereich,
Kopfbereich & Fußraum, nur Fußraum,
Fußraum & Windschutzscheibe und
Windschutzscheibe entfrosten verwen
-det.
Modus Kopfbereich (B, D, E)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatischdie Klimaanlage und der Umluftmoduseingeschaltet.
Modus Kopf- & Fußbereich
(B, D, E, C, F, G)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (C, F, G, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
OCM040141
