Wartung
50
7

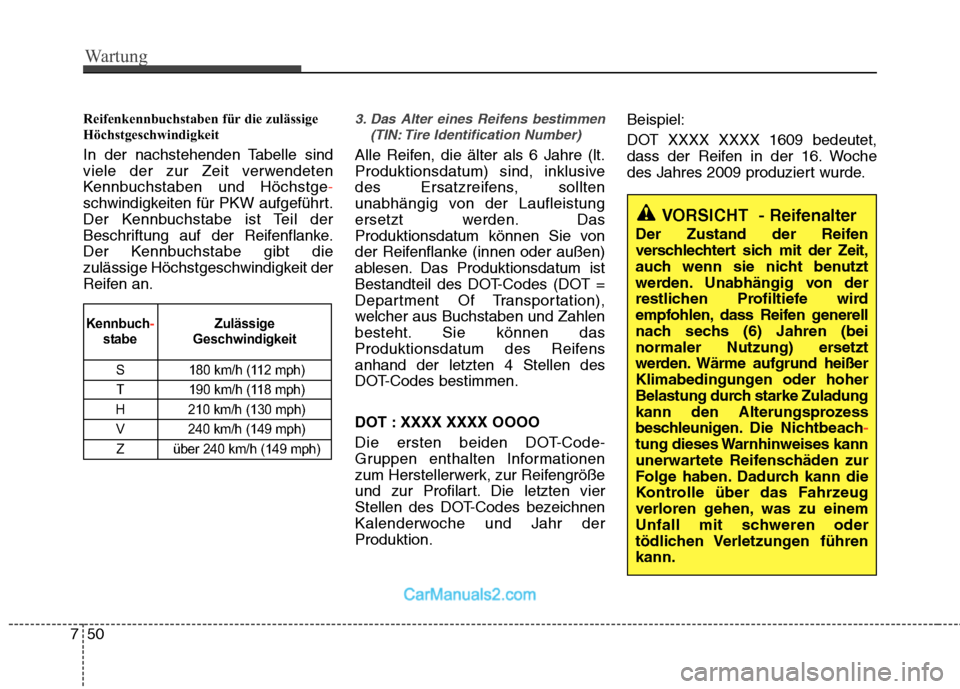

Reifenkennbuchstaben für die zulässige
Höchstgeschwindigkeit
In der nachstehenden Tabelle sind
viele der zur Zeit verwendeten
Kennbuchstaben und Höchstge
-
schwindigkeiten für PKW aufgeführt.
Der Kennbuchstabe ist Teil der
Beschriftung auf der Reifenflanke.
Der Kennbuchstabe gibt die
zulässige Höchstgeschwindigkeit der
Reifen an.
3. Das Alter eines Reifens bestimmen
(TIN: Tire Identification Number)
Alle Reifen, die älter als 6 Jahre (lt.
Produktionsdatum) sind, inklusive
des Ersatzreifens, sollten
unabhängig von der Laufleistung
ersetzt werden. Das
Produktionsdatum können Sie von
der Reifenflanke (innen oder außen)
ablesen. Das Produktionsdatum ist
Bestandteil des DOT-Codes (DOT =
Department Of Transportation),
welcher aus Buchstaben und Zahlen
besteht. Sie können das
Produktionsdatum des Reifensanhand der letzten 4 Stellen des
DOT-Codes bestimmen.
DOT : XXXX XXXX OOOO
Die ersten beiden DOT-Code-
Gruppen enthalten Informationen
zum Herstellerwerk, zur Reifengröße
und zur Profilart. Die letzten vier
Stellen des DOT-Codes bezeichnen
Kalenderwoche und Jahr derProduktion. Beispiel:
DOT XXXX XXXX 1609 bedeutet,
dass der Reifen in der 16. Woche
des Jahres 2009 produziert wurde.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph)
V 240 km/h (149 mph) Z über 240 km/h (149 mph)
Zulässige
Geschwindigkeit
Kennbuch-stabe
VORSICHT - Reifenalter
Der Zustand der Reifen
verschlechtert sich mit der Zeit,
auch wenn sie nicht benutzt
werden. Unabhängig von der
restlichen Profiltiefe wird
empfohlen, dass Reifen generell
nach sechs (6) Jahren (bei
normaler Nutzung) ersetzt
werden. Wärme aufgrund heißer
Klimabedingungen oder hoher
Belastung durch starke Zuladung
kann den Alterungsprozess
beschleunigen. Die Nichtbeach
-
tung dieses Warnhinweises kann
unerwartete Reifenschäden zur
Folge haben. Dadurch kann die
Kontrolle über das Fahrzeug
verloren gehen, was zu einem
Unfall mit schweren oder
tödlichen Verletzungen führenkann.

751
Wartung

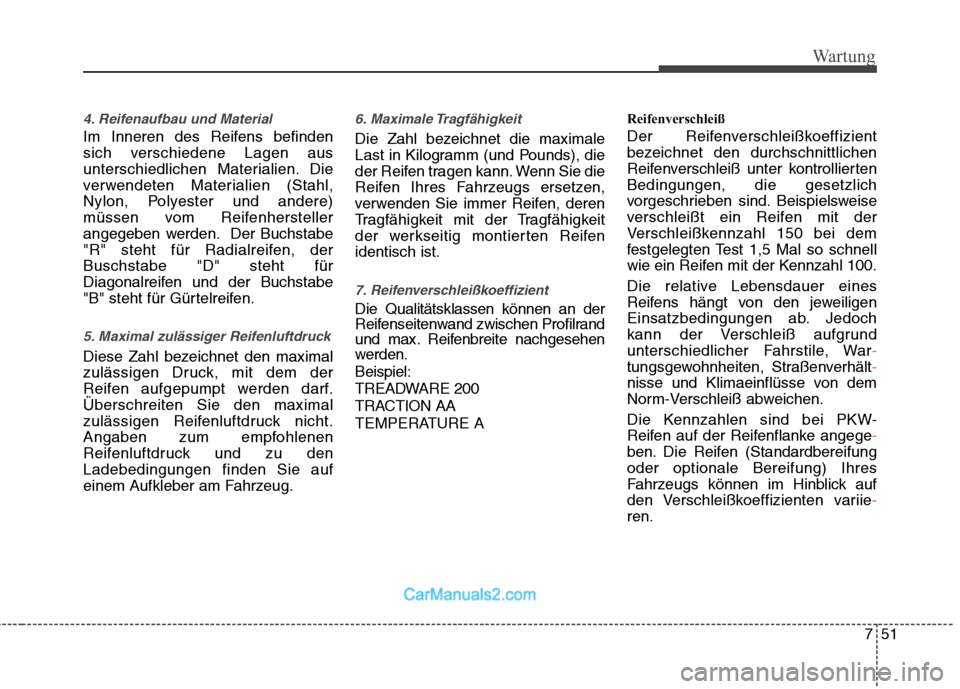

4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden. Der Buchstabe
"R" steht für Radialreifen, derBuschstabe "D" steht für
Diagonalreifen und der Buchstabe
"B" steht für Gürtelreifen.
5. Maximal zulässiger Reifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.Überschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen
Reifenluftdruck und zu denLadebedingungen finden Sie auf
einem Aufkleber am Fahrzeug.
6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifenidentisch ist.
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an der
Reifenseitenwand zwischen Profilrand
und max. Reifenbreite nachgesehen
werden. Beispiel:
TREADWARE 200
TRACTION AA
TEMPERATURE AReifenverschleiß
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrolliertenBedingungen, die gesetzlich
vorgeschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund
unterschiedlicher Fahrstile, War
-
tungsgewohnheiten, Straßenverhält-
nisse und Klimaeinflüsse von dem
Norm-Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke angege
-
ben. Die Reifen (Standardbereifung oder optionale Bereifung) Ihres
Fahrzeugs können im Hinblick auf
den Verschleißkoeffizienten variie
-
ren.

Wartung
52
7

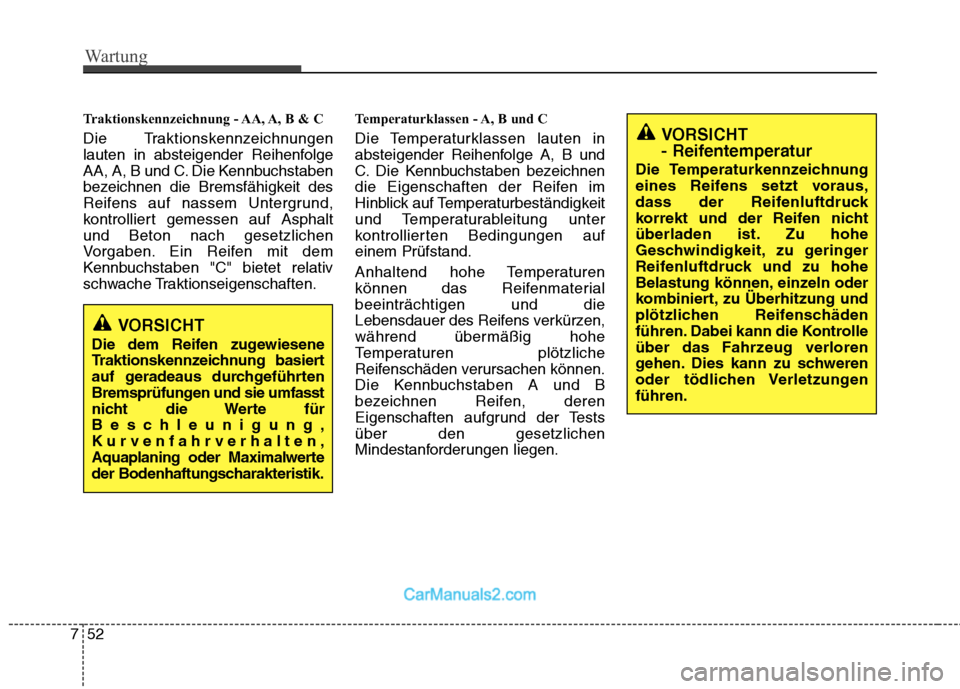

Traktionskennzeichnung - AA, A, B & C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphaltund Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben "C" bietet relativ
schwache Traktionseigenschaften. Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen aufeinem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterialbeeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Testsüber den gesetzlichen
Mindestanforderungen liegen.
VORSICHT
- Reifentemperatur
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungenführen.
VORSICHT
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie umfasst
nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakteristik.

753
Wartung

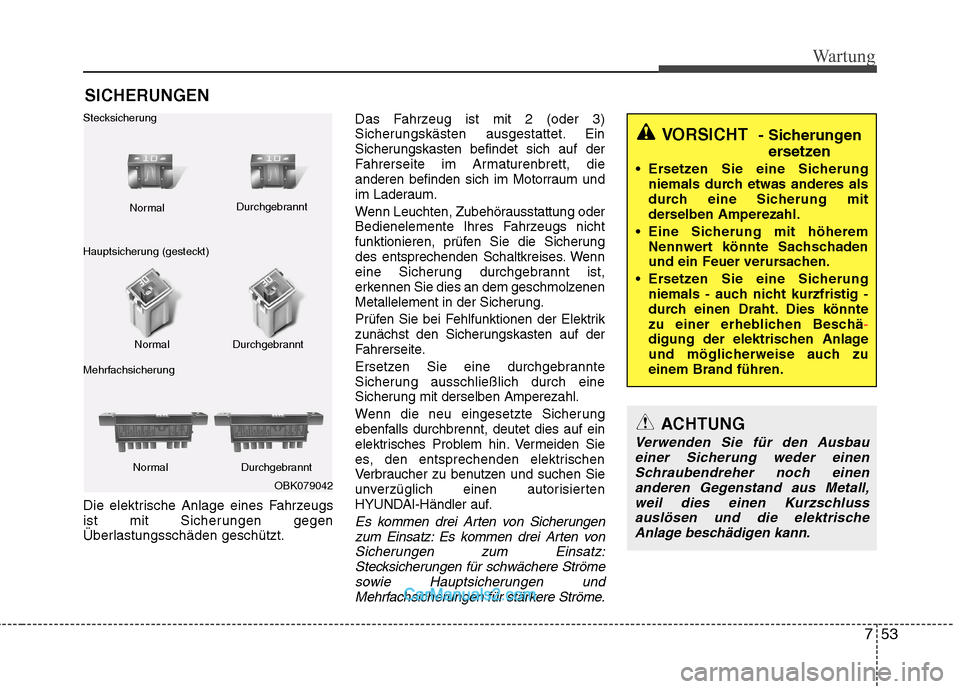

SICHERUNGEN
Die elektrische Anlage eines Fahrzeugs
ist mit Sicherungen gegen
Überlastungsschäden geschützt. Das Fahrzeug ist mit 2 (oder 3)
Sicherungskästen ausgestattet. Ein
Sicherungskasten befindet sich auf der
Fahrerseite im Armaturenbrett, die
anderen befinden sich im Motorraum und
im Laderaum.
Wenn Leuchten, Zubehörausstattung oder
Bedienelemente Ihres Fahrzeugs nicht
funktionieren, prüfen Sie die Sicherung
des entsprechenden Schaltkreises. Wenn
eine Sicherung durchgebrannt ist,
erkennen Sie dies an dem geschmolzenen
Metallelement in der Sicherung.
Prüfen Sie bei Fehlfunktionen der Elektrik
zunächst den Sicherungskasten auf der
Fahrerseite.
Ersetzen Sie eine durchgebrannte
Sicherung ausschließlich durch eine
Sicherung mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies auf ein
elektrisches Problem hin. Vermeiden Sie
es, den entsprechenden elektrischen
Verbraucher zu benutzen und suchen Sie
unverzüglich einen autorisierten
HYUNDAI-Händler auf.
Es kommen drei Arten von Sicherungen
zum Einsatz: Es kommen drei Arten vonSicherungen zum Einsatz: Stecksicherungen für schwächere Ströme
sowie Hauptsicherungen undMehrfachsicherungen für stärkere Ströme.
VORSICHT - Sicherungen
ersetzen
Ersetzen Sie eine Sicherung niemals durch etwas anderes als
durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem Nennwert könnte Sachschaden
und ein Feuer verursachen.
Ersetzen Sie eine Sicherung niemals - auch nicht kurzfristig -
durch einen Draht. Dies könnte
zu einer erheblichen Beschä
-digung der elektrischen Anlage
und möglicherweise auch zueinem Brand führen.
ACHTUNG
Verwenden Sie für den Ausbau
einer Sicherung weder einenSchraubendreher noch einen anderen Gegenstand aus Metall,weil dies einen Kurzschluss
auslösen und die elektrischeAnlage beschädigen kann.
OBK079042
Normal
Normal
Stecksicherung
Hauptsicherung (gesteckt)
Mehrfachsicherung Durchgebrannt
Durchgebrannt
Normal Durchgebrannt

Wartung
54
7

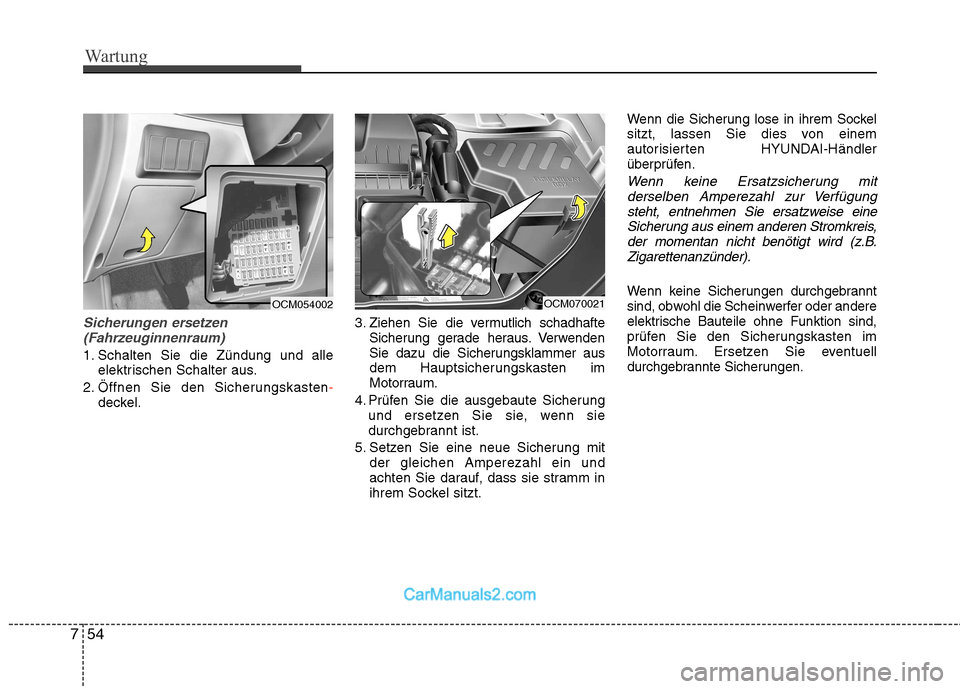

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten
-deckel. 3. Ziehen Sie die vermutlich schadhafte
Sicherung gerade heraus. Verwenden
Sie dazu die Sicherungsklammer aus
dem Hauptsicherungskasten im
Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt. Wenn die Sicherung lose in ihrem Sockel
sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügung steht, entnehmen Sie ersatzweise eine
Sicherung aus einem anderen Stromkreis,der momentan nicht benötigt wird (z.B.Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder andere
elektrische Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten im
Motorraum. Ersetzen Sie eventuell
durchgebrannte Sicherungen.OCM054002OCM070021

755
Wartung

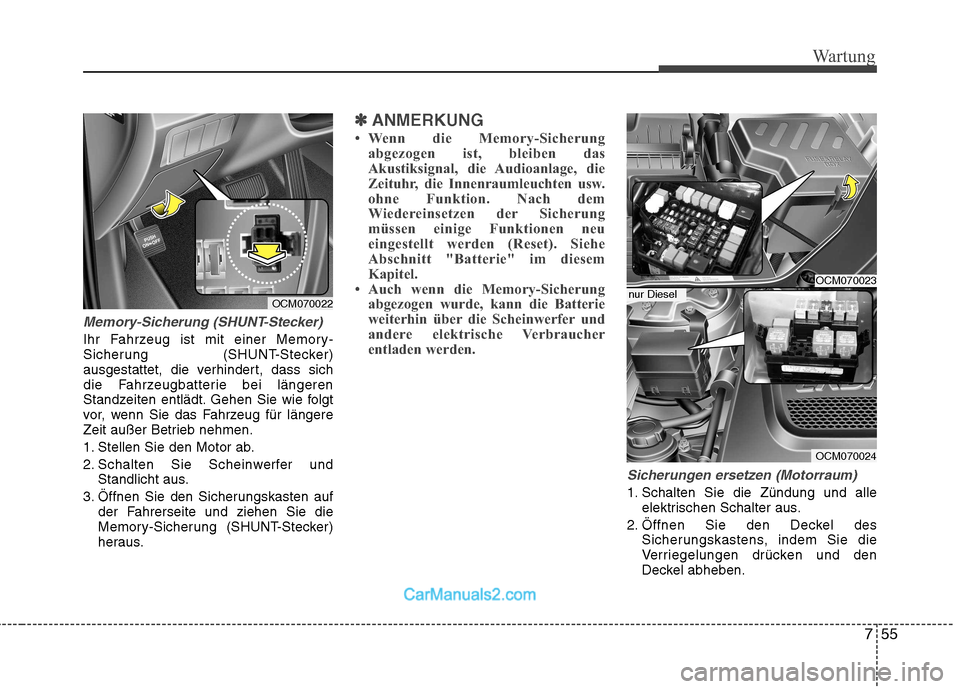

Memory-Sicherung (SHUNT-Stecker)
Ihr Fahrzeug ist mit einer Memory-
Sicherung (SHUNT-Stecker)
ausgestattet, die verhindert, dass sich
die Fahrzeugbatterie bei längeren
Standzeiten entlädt. Gehen Sie wie folgt
vor, wenn Sie das Fahrzeug für längere
Zeit außer Betrieb nehmen.
1. Stellen Sie den Motor ab.
2. Schalten Sie Scheinwerfer undStandlicht aus.
3. Öffnen Sie den Sicherungskasten auf der Fahrerseite und ziehen Sie die
Memory-Sicherung (SHUNT-Stecker)
heraus.
✽✽ ANMERKUNG
 Wenn die Memory-Sicherung abgezogen ist, bleiben das
Akustiksignal, die Audioanlage, die
Zeituhr, die Innenraumleuchten usw.
ohne Funktion. Nach dem
Wiedereinsetzen der Sicherung
müssen einige Funktionen neu
eingestellt werden (Reset). Siehe
Abschnitt "Batterie" im diesem
Kapitel.
 Auch wenn die Memory-Sicherung
abgezogen wurde, kann die Batterie
weiterhin über die Scheinwerfer und
andere elektrische Verbraucher
entladen werden.
Sicherungen ersetzen (Motorraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die
Verriegelungen drücken und den
Deckel abheben.
OCM070022
OCM070023
OCM070024
nur Diesel

Wartung
56
7

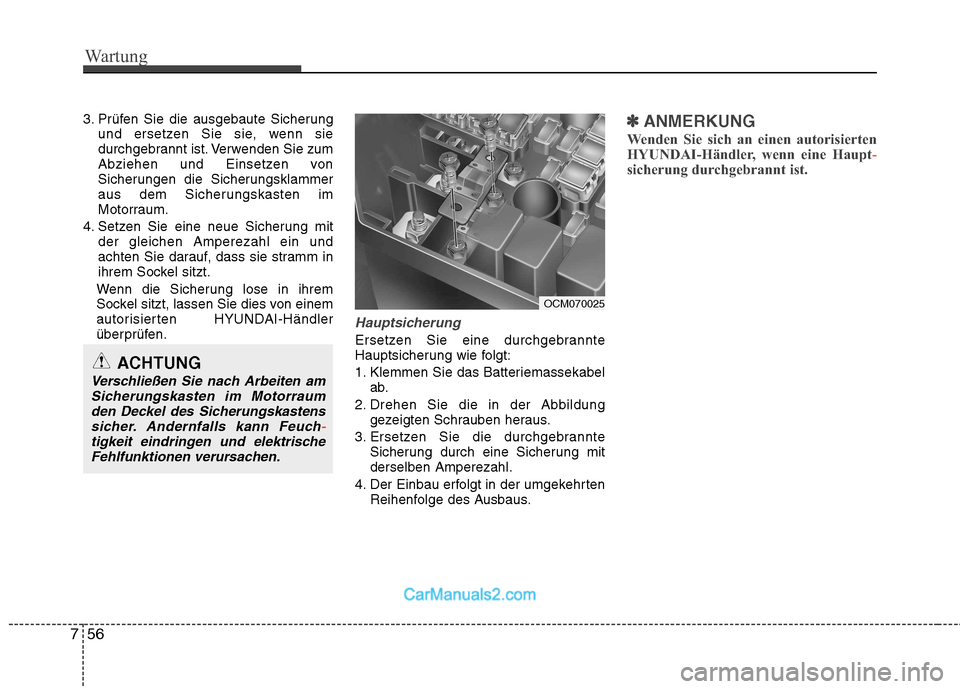

3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Wenn die Sicherung lose in ihrem
Sockel sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽✽ ANMERKUNG
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, wenn eine Haupt
-sicherung durchgebrannt ist.
ACHTUNG
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraumden Deckel des Sicherungskastens
sicher. Andernfalls kann Feuch
-tigkeit eindringen und elektrischeFehlfunktionen verursachen.
OCM070025

757
Wartung
57
7
✽✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.

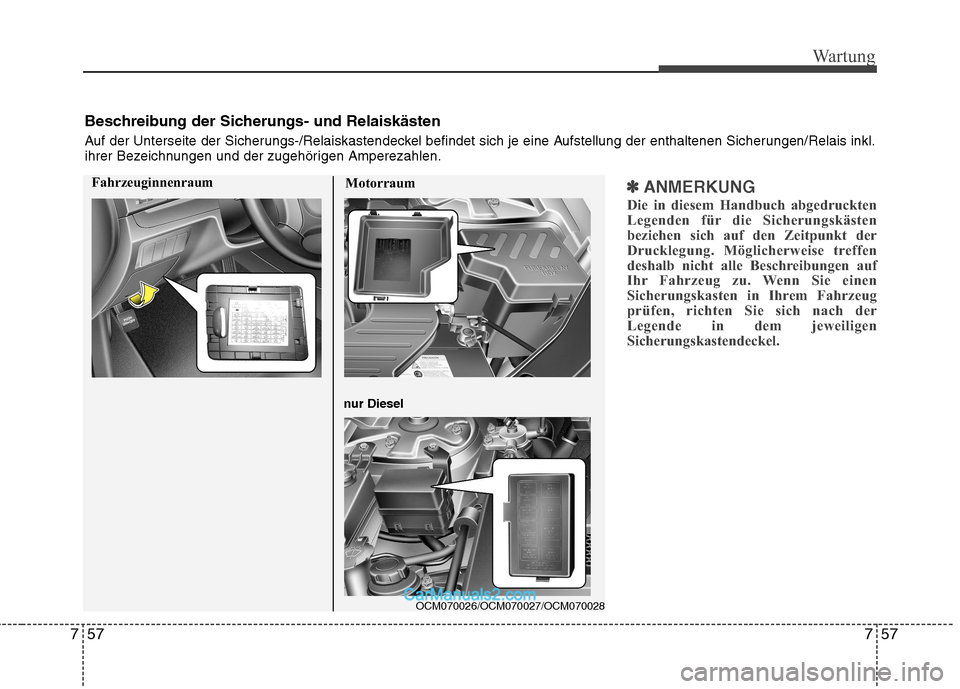

Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl .
ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Motorraum
OCM070026/OCM070027/OCM070028
nur Diesel
Fahrzeuginnenraum
