F0N0140mfig. 157F0N0133mfig. 158
AVISO A activação dos airbags liberta uma pequena
quantidade de pó. Estes pós não são nocivos e não
indicam um princípio de incêndio. Além disso,
a superfície da almofada desdobrada e o interior do
veículo podem ficar cobertos por um resíduo poeirento:
este pó pode irritar a pele e os olhos. No caso de
exposição, lavar com sabão neutro e água.
Os prazos de validade relativos à carga pirotécnica e ao
contacto em espiral são indicados na respectiva etiqueta
que se encontra na gaveta porta-luvas. Ao aproximar-se
este prazo, dirija-se á Rede de Assistência Fiat para
efectuar a respectiva substituição.
AVISO No caso de um acidente em que tenha sido
activado qualquer um dos dispositivos de segurança,
dirija-se à Rede de Assistência Fiat para substituir os
activados e para verificar a integridade do sistema.
Todas as intervenções de controlo, reparação
e substituição que concernem o air bag devem ser
efectuadas na Rede de Assistência Fiat. AIR BAGS LATERAIS DE PROTECÇÃO DA
CABEÇA (WINDOW BAG) fig. 158
(para versões/mercados, onde previsto)
São constituídos por duas almofadas em «cortina
»um
lugar no lado direito e um no lado esquerdo do veículo,
alojados por trás dos revestimentos laterais do tecto
e cobertos por acabamentos específicos.
Têm a função de proteger a cabeça dos ocupantes
anteriores em caso de embate lateral, graças à ampla
superfície pela qual as almofadas se espalham.
AVISO A melhor protecção por parte do sistema em
caso de colisão lateral se há mantendo uma correcta
posição no banco, permitindo neste modo um correcto
desdobramento dos air bags laterais.
AVISO A activação dos air bag frontais e/ou laterais
é também possível sempre que o veículo seja submetido
a fortes colisões que interessam a zona na parte inferior
da carroçaria, como por exemplo colisões violentas
contra degraus, passeios ou ressaltos fixos do solo, quedas
do veículo em grandes buracos ou depressões nas estradas.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
129-146 DUCATO LUM 7ed PT 6/25/10 11:34 AM Strona 144

145

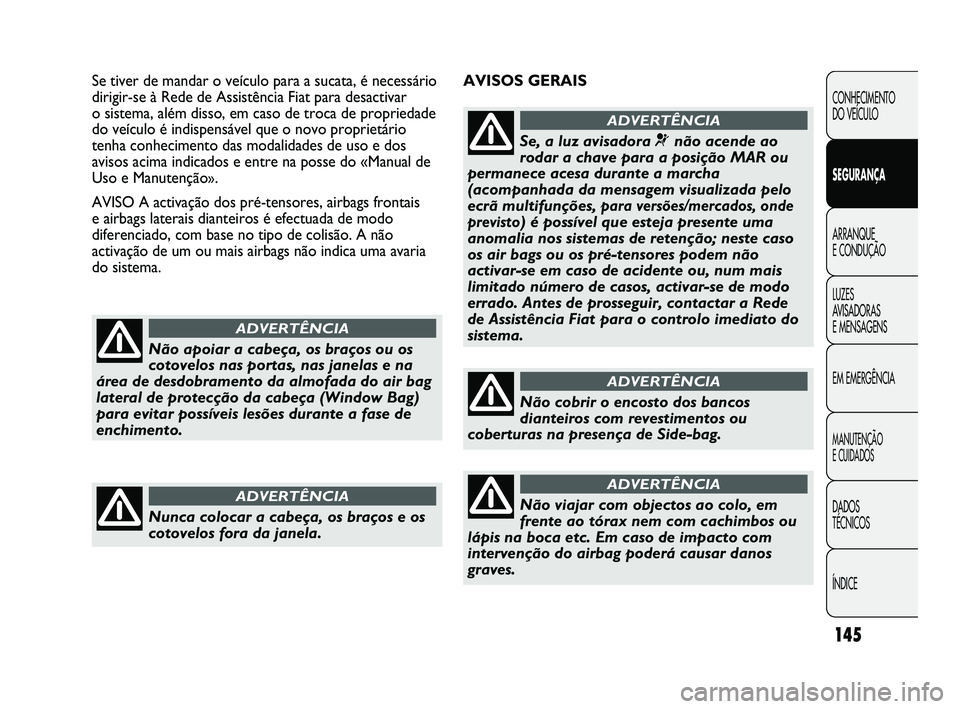

AVISOS GERAIS Se tiver de mandar o veículo para a sucata, é necessário
dirigir-se à Rede de Assistência Fiat para desactivar
o sistema, além disso, em caso de troca de propriedade
do veículo é indispensável que o novo proprietário
tenha conhecimento das modalidades de uso e dos
avisos acima indicados e entre na posse do «Manual de
Uso e Manutenção
».
AVISO A activação dos pré-tensores, airbags frontais
e airbags laterais dianteiros é efectuada de modo
diferenciado, com base no tipo de colisão. A não
activação de um ou mais airbags não indica uma avaria
do sistema.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Não apoiar a cabeça, os braços ou os
cotovelos nas portas, nas janelas e na
área de desdobramento da almofada do air bag
lateral de protecção da cabeça (Window Bag)
para evitar possíveis lesões durante a fase de
enchimento.
ADVERTÊNCIA
Nunca colocar a cabeça, os braços e os
cotovelos fora da janela.
ADVERTÊNCIA
Se, a luz avisadora ¬não acende ao
rodar a chave para a posição MAR ou
permanece acesa durante a marcha
(acompanhada da mensagem visualizada pelo
ecrã multifunções,
para versões/mercados, onde
previsto
) é possível que esteja presente uma
anomalia nos sistemas de retenção; neste caso
os air bags ou os pré-tensores podem não
activar-se em caso de acidente ou, num mais
limitado número de casos, activar-se de modo
errado. Antes de prosseguir, contactar a Rede
de Assistência Fiat para o controlo imediato do
sistema.
ADVERTÊNCIA
Não cobrir o encosto dos bancos
dianteiros com revestimentos ou
coberturas na presença de Side-bag.
ADVERTÊNCIA
Não viajar com objectos ao colo, em
frente ao tórax nem com cachimbos ou
lápis na boca etc. Em caso de impacto com
intervenção do airbag poderá causar danos
graves.
ADVERTÊNCIA
129-146 DUCATO LUM 7ed PT 6/25/10 11:34 AM Strona 145

146
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Com a chave de arranque inserida e em
posição MAR, mesmo com motor
desligado, os air bags podem activar-se também
com veículo parado, se outro veículo em
andamento embater neste último. Portanto,
mesmo com o veículo parado, nunca devem ser
colocadas crianças no banco dianteiro. Por outro
lado, lembramos que se a chave estiver inserida
na posição de STOP, nenhum dispositivo de
segurança (air bag ou pré-tensores) se activa em
consequência de um embate; a não activação
destes dispositivos nestes casos, portanto, não
pode ser considerada como índice de mau
funcionamento do sistema.
ADVERTÊNCIA
Se o veículo sofreu um furto ou
tentativa de furto, se sofreu actos de
vandalismo, inundações ou alagamentos, fazer
verificar o sistema air bag na Rede de
Assistência Fiat.
ADVERTÊNCIA
Rodando a chave de arranque para
a posição MAR a luz avisadora F(com
air bag frontal lado passageiro activado) acende-
se e pisca por alguns segundos, para lembrar que
o air bag passageiro se activará em caso de
choque, depois disso deve apagar-se.
ADVERTÊNCIA
Não lavar os bancos com água ou vapor
à pressão (manualmente ou nos sistemas
de lavagem automáticos para bancos).
ADVERTÊNCIA
A intervenção do air bag frontal está
prevista para choques de gravidade
superior à dos pré-tensores. Para choques
compreendidos no espaço entre os dois limites
de activação, portanto, é normal que entrem
em função apenas os pré-tensores.
ADVERTÊNCIA
Conduzir sempre com as mãos no volante
de modo que, em caso de intervenção do
airbag, este possa encher sem encontrar
obstáculos. Não conduzir com o corpo dobrado
para a frente, ma ter o encosto na posição
erecta apoiando bem as costas.
ADVERTÊNCIA
Não prender objectos rígidos nos
ganchos de pendurar o vestuário e nas
pegas de apoio.
O air bag não substitui os cintos de segurança,
mas aumenta a sua eficácia. Além disso, uma
vez que os airbags frontais não são activados
em caso de colisões frontais a baixa velocidade,
colisões laterais , colisões traseiras ou
capotamentos, nestes casos os ocupantes
apenas estão protegidos pelos cintos de
segurança que devem estar sempre apertados.
ADVERTÊNCIA
129-146 DUCATO LUM 7ed PT 6/25/10 11:34 AM Strona 146

147
PROCEDIMENTO
Proceder como a seguir:
❒accionar o travão de mão;
❒posicionar a alavanca da caixa de velocidades em
ponto-morto;
❒rodar a chave de arranque na posição MAR: no
quadro de instrumentos se acendem as luzes
avisadoras
me Y;
❒aguardar o apagamento da luz avisadora Ye m,
que quanto mais quente estiver o motor, mais
rapidamente se apagará;
❒carregar a fundo no pedal da embraiagem, sem
carregar no acelerador;
❒rodar a chave de arranque para a posição AVVlogo
a seguir à desligação da luz avisadora
m. Aguardar
demasiado tempo significa tornar inútil o trabalho de
aquecimento das velas. Largar a chave logo que
o motor arranque.
Se o motor não ligar na primeira tentativa, é necessário
repor a chave na posição de STOP antes de repetir
a manobra de arranque.
ARRANQUE DO MOTOR
O veículo está equipado com um dispositivo electrónico
de bloqueio do motor: em caso de falha no arranque,
ver quanto descrito no parágrafo «O sistema Fiat
CODE» no capítulo «Conhecer o veículo».
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ARRANQUE E CONDUÇÃO
É perigoso fazer funcionar o motor em
locais fechados. O motor consome
oxigénio e descarrega anidrido carbónico, óxido
de carbono e outros gases tóxicos.
ADVERTÊNCIA
Durante o período de rodagem,
é recomendável não exigir as máximas
prestações do veículo (por exemplo,
acelerações excessivas, distâncias demasiado
prolongadas nos regimes máximos, travagens
excessivamente intensas, etc.)
Com o motor desligado, não deixar
a chave no dispositivo de ignição, para
evitar uma absorção inútil de corrente da
bateria.
Enquanto o motor não for ligado,
o servo-freio e a direcção assistida
eléctrica não são activados, portanto,
é necessário exercer um esforço quer no pedal
do travão, quer no volante, muito maior que
o habitual.
ADVERTÊNCIA
147-160 DUCATO LUM 7ed PT 6/25/10 11:37 AM Strona 147

148
Se, com a chave na posição MAR a luz avisadora Yno
quadro de instrumentos permanecer acesa juntamente
com a luz avisadora
maconselha-se repor a chave na
posição de STOP e depois de novo em MAR; se as luz
avisadoras permanecerem acesas, tentar com as outras
chaves fornecidas pela fábrica.
AVISO Se a luz avisadora
Yno quadro de
instrumentos permanece acesa no modo fixo,
dirigir-se imediatamente à Rede de Assistência Fiat.
AVISO Com o motor desligado não deixar a chave de
arranque na posição MAR.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
O acendimento da luz avisadora mde
forma intermitente durante 60 segundos
após o arranque ou durante um
arrastamento prolongado, assinala uma anomalia
no sistema de pré-aquecimento das velas. Se
o motor arrancar, é possível utilizar regularmente
o veículo, mas deve dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat.
Enquanto o motor não for ligado,
o servofreio e a direcção assistida
eléctrica não são activados, portanto
é necessário exercer um esforço quer no pedal
de travão, quer no volante, bastante superior
ao habitual.
Evitar o arranque mediante empurrão,
reboque ou aproveitando as descidas.
Estas manobras podem provocar o afluxo
de combustível no catalisador e danificá-lo
irremediavelmente.
AQUECIMENTO DO MOTOR LOGO
APÓS O ARRANQUE
Proceder como a seguir:
❒pôr o veículo em movimento lentamente, fazendo
o motor rodar a regime médio, sem acelerações
bruscas;
❒evitar exigir durante os primeiros quilómetros
o máximo das prestações. Recomenda-se aguardar
até que o indicador do termómetro do líquido de
arrefecimento do motor comece a mexer-se.DESLIGAÇÃO DO MOTOR
Com o motor ao ralenti, rodar a chave de arranque para
a posição de STOP.
AVISO Depois de um percurso cansativo, é aconselhável
deixar que o motor «tome fôlego» antes de o desligar,
fazendo-o rodar ao ralenti, para permitir que
a temperatura no interior do vão motor diminua.
A «aceleradela»antes de desligar o motor
não serve de nada, provoca um consumo
inútil de combustível e, especialmente para
os motores com turbocompressor, é prejudicial.
147-160 DUCATO LUM 7ed PT 6/25/10 11:37 AM Strona 148

149
F0N0073mfig. 159
TRAVÃO DE MÃO fig. 159
A alavanca do travão de mão está situada do lado
esquerdo do banco do condutor. Para accionar o travão
de mão, puxar a alavanca para cima, até garantir que
o veículo está travado. São normalmente suficientes
quatro ou cinco ressaltos em terreno plano, mas
poderão ser necessários nove ou dez em fortes
inclinações e com o veículo carregado.
AVISO Se assim não for, dirigir-se à Rede de Assistência
Fiat para realizar a regulação.
Com o travão de mão inserido e a chave de arranque
na posição
MAR, no quadro de instrumentos acende
a luz avisadora
x. Para desengatar o travão de mão,
proceder como indicado a seguir:
❒levantar ligeiramente a alavanca e premer o botão
de desbloqueio
A;
❒manter premido o botão Ae baixar a alavanca.
A luz avisadora
xno quadro de instrumentos
apaga-se.
Para evitar movimentos acidentais do veículo, executar
a manobra com o pedal do travão premido.
AVISO Puxar a alavanca do travão de mão só com
o veículo parado ou com o veículo em movimento só
em caso de avaria do sistema hidráulico. No caso de
utilização excepcional do travão de mão com o veículo
em andamento, é aconselhável uma tracção moderada
para não gerar o bloqueio do trem posterior com
consequente guinada do veículo.
AO ESTACIONAR
Proceder como a seguir:
❒desligar o motor e accionar o travão de mão;
❒inserir a mudança (a 1ª em subida ou a marcha-atrás
em descida) e deixar as rodas viradas.
Se o veículo estiver estacionado em inclinações
acentuadas, é aconselhável também bloquear as rodas
com uma cunha ou uma pedra. Não deixar a chave no
dispositivo de arranque, para evitar descarregar
a bateria, e quando sair do veículo, retirar sempre
a chave.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Nunca deixar crianças sozinhas no
veículo; ao afastar-se do veículo extrair
sempre a chave do dispositivo de arranque
e levá-la consigo.
ADVERTÊNCIA
147-160 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 149

150
F0N0074mfig. 160
USO DA CAIXA DE VELOCIDADES
MANUAL
Para engatar as mudanças, carregar a fundo no pedal da
embraiagem e pôr a alavanca da caixa de velocidades na
posição desejada (o esquema para o engate das mudanças
está ilustrado no punho da alavanca fig. 160).
Para engrenar a 6
avelocidade (se prevista) accionar
a alavanca exercendo uma pressão para a direita para
evitar engrenar acidentalmente a 4
avelocidade. Acção
análoga para a passagem da 6apara a 5avelocidade.
AVISO A marcha-atrás apenas pode ser engrenada com o
veículo totalmente parado. Com o motor ligado, antes de
engrenar a marcha-atrás, aguardar pelo menos 2 segundos
com o pedal da embraiagem totalmente pressionado, para
evitar danificar as engrenagens e ruídos de arranhar.
Para inserir a marcha-atrás R a partir da posição de ponto-
morto, proceder da seguinte forma: levantar a anilha
deslizante A situada sob o punho e, simultaneamente,
deslocar a alavanca para a esquerda e depois para trás.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Para mudar correctamente as
velocidades, é necessário carregar até ao
fundo no pedal da embraiagem. Portanto,
o pavimento sob a pedaleira não deve
apresentar obstáculos: certificar-se de que
eventuais tapetes se encontrem bem esticados
e não interfiram com os pedais.
ADVERTÊNCIA
Não conduzir com a mão apoiada na
alavanca da caixa de velocidades, uma
vez que o esforço exercido, mesmo que
reduzido, a longo prazo pode causar o desgaste
dos elementos internos da caixa de velocidades.
147-160 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 150

151
AVISO Para as versões com taipais laterais direita
e esquerda é aconselhável, antes de baixar os taipais,
o reposicionamento da alavanca de desengate na
posição de fecho.
CONSELHOS PARA A CARGA
A versão do Fiat Ducato de sua propriedade, foi
projectada e homologada em função de determinados
pesos máximos (ver tabelas «Pesos» no capítulo «Dados
técnicos»): peso em ordem de marcha, capacidade útil,
peso total, peso máximo no eixo anterior, peso máximo
no eixo posterior, peso rebocável.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Cada um destes limites deve ser tido
bem presente e, em todo caso, NUNCA
DEVE SER SUPERADO. Em particular,
certificar-se de não superar os pesos máximos
admitidos nos eixos anterior e posterior ao
arrumar a carga no veículo (particularmente
se o veículo está dotado de equipamento
específico).
ADVERTÊNCIA
AVISO A carga máxima admitida nas fixações de
retenção no pavimento é de 500 kg; a carga máxima
admitida no flanco é de 150 kg.
Irregularidades do percurso e travagens
enérgicas podem ser causa de deslocações
repentinas da carga com consequente situação de
perigo para o condutor e os passageiros: antes de
partir, fixar bem firme a carga, utilizando os
ganchos específicos colocados no pavimento para
o bloqueio utilizar cabos metálicos, cordas ou
correias de robustez adequada ao peso do
material a transportar.
ADVERTÊNCIA
Também no caso de veículo parado em
estrada com subida acentuada ou com
pendência lateral, a abertura das portas
posteriores ou da porta lateral poderá
comportar a saída imprevista de mercadorias
não devidamente fixadas.
ADVERTÊNCIA
147-160 DUCATO LUM 7ed PT 6/25/10 11:38 AM Strona 151
