2010 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
208
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
PLANO DE MANUTENÇÃO PROGRAMADA
(120 Multijet –130 Multijet –160 Multijet)
Milhares de quilómetros 45 90 135 180 225
Verificação das condições/desgaste dos pneus e eventual regulação
da pressão
Controlo do funcionamento do sistema de iluminação (faróis, indicadores
de direcção, emergência, vão de carga, luzes avisadoras no quadro de
instrumentos, etc.)
Controlo do funcionamento do sistema limpa-vidros/lava-vidros e eventual
regulação dos borrifadores
Controlo do posicionamento/desgaste das escovas limpa-vidros
Controlo das condições e desgaste das placas dos travões e funcionamento
do sinalizador de desgaste das placas de disco anteriores e posteriores
Controlo visual das condições e integridade:
Exterior da carroçaria e protectivo inferior da carroçaria, tubos
(escape – alimentação do combustível – travões) – Elementos de borracha
(foles – tubos – casquilhos – etc.) – Tubos flexíveis do sistema de
travões e alimentação
Controlo visual das condições/tensionamento das correias de comando
acessórios (excepto motores dotados de tensores automáticos)
Controlo e eventual regulação do curso do travão de mão
Controlo das emissões/fumos gases de escape
Controlo do estado de limpeza das fechaduras e limpeza e lubrificação
das alavancas
Substituição do óleo do motor e filtro do óleo (ou a cada 12 meses)
Substituição do óleo do motor e do filtro do óleo
(versões Multijet com DPF) (*)
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 208

●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●
●● ● ● ●
●●
●● ● ● ●
209
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Milhares de quilómetros 45 90 135 180 225
Substituição do filtro do combustível
Substituição do cartucho do filtro do ar (▼)
Controlo e eventual restabelecimento do nível dos líquidos
(refrigeração do motor – travões – direcção assistida – lava-vidros – etc.)
Controlo da correia de comando da distribuição
(versões 120 – 130 Multijet)
Substituição da correia de comando acessórios
Substituição da correia de comando da distribuição
(versões 120 – 130 Multijet) (**)
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro antipólen (ou a cada 24 meses)
(*) O óleo do motor e o filtro do óleo devem ser substituídos quando a luz avisadora se acender no quadro de
instrumentos (ver o capítulo «Luzes avisadoras e mensagens») ou, de qualquer forma, de 2 em 2 anos.
Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro do
óleo a cada 12 meses.
(**) Ou a cada 4 anos para utilizações severas (climas frios, uso citadino com permanências prolongadas ao ralenti, utilização
em estradas particularmente poeirentas ou cobertas de areia e/ou sal). Ou de 5 em 5 anos, independentemente dos
quilómetros percorridos.
(▼) Se o veículo for dotado de filtro do ar específico para zonas poeirentas:
– a cada 20.000 km controlo e limpeza do filtro;
– a cada 40.000 km substituição do filtro.
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 209

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
210
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
PLANO DE MANUTENÇÃO PROGRAMADA (100 Multijet)
Milhares de quilómetros 40 80 120 160 200
Verificação das condições/desgaste dos pneus e eventual regulação da pressão
Controlo do funcionamento do sistema de iluminação (faróis, indicadores
de direcção, emergência, vão de carga, luzes avisadoras no quadro de
instrumentos, etc.)
Controlo do funcionamento do sistema limpa-vidros/lava-vidros e eventual
regulação dos borrifadores
Controlo do posicionamento/desgaste das escovas limpa-vidros
Controlo das condições e desgaste das placas dos travões e funcionamento
do sinalizador de desgaste das placas de disco anteriores e posteriores
Controlo visual das condições e integridade:
Exterior da carroçaria e protectivo inferior da carroçaria, tubos
(escape – alimentação do combustível – travões) – Elementos de borracha
(foles – tubos – casquilhos – etc.) – Tubos flexíveis do sistema de
travões e alimentação
Verificação visual das condições das correias de comando dos acessórios
Controlo e eventual regulação do curso do travão de mão
Controlo das emissões/fumos gases de escape
Controlo do estado de limpeza das fechaduras e limpeza e lubrificação
das alavancas
Substituição do óleo do motor e filtro do óleo (ou a cada 12 meses)
Substituição do filtro do combustível
Substituição do óleo do motor e do filtro do óleo
(versões Multijet com DPF) (*)
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 210

●●●●●
●●●●●
●
●●●●●
●●
●●●●●
211
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

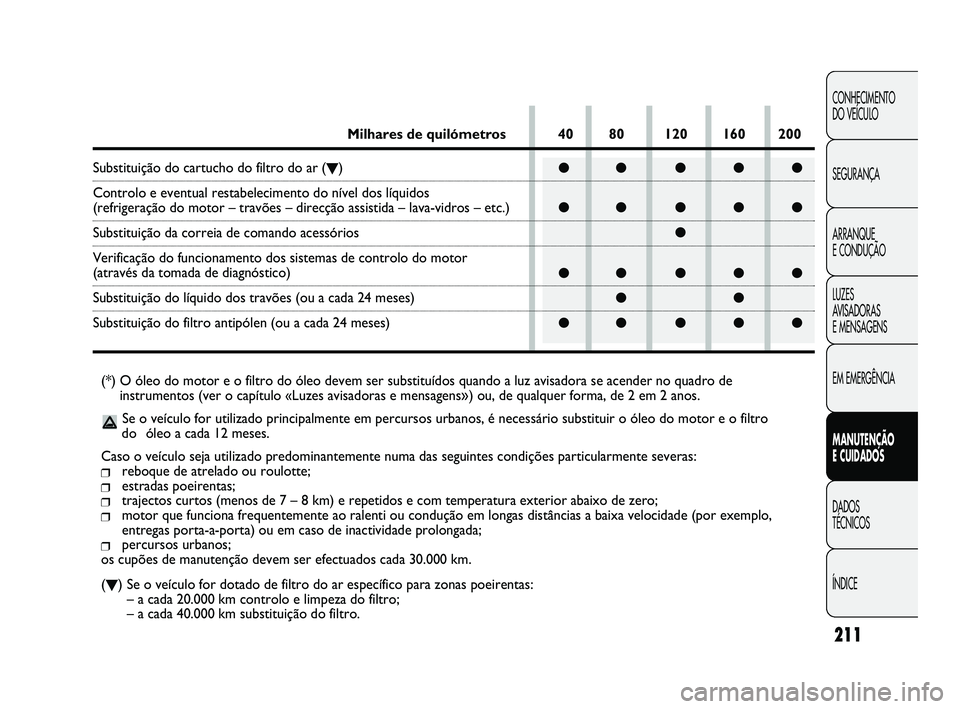

Milhares de quilómetros 40 80 120 160 200
Substituição do cartucho do filtro do ar (▼)
Controlo e eventual restabelecimento do nível dos líquidos
(refrigeração do motor – travões – direcção assistida – lava-vidros – etc.)
Substituição da correia de comando acessórios
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro antipólen (ou a cada 24 meses)
(*) O óleo do motor e o filtro do óleo devem ser substituídos quando a luz avisadora se acender no quadro de
instrumentos (ver o capítulo «Luzes avisadoras e mensagens») ou, de qualquer forma, de 2 em 2 anos.
Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro
do óleo a cada 12 meses.
Caso o veículo seja utilizado predominantemente numa das seguintes condições particularmente severas:
❒reboque de atrelado ou roulotte;❒estradas poeirentas;❒trajectos curtos (menos de 7 – 8 km) e repetidos e com temperatura exterior abaixo de zero;❒motor que funciona frequentemente ao ralenti ou condução em longas distâncias a baixa velocidade (por exemplo,
entregas porta-a-porta) ou em caso de inactividade prolongada;
❒percursos urbanos;
os cupões de manutenção devem ser efectuados cada 30.000 km.
(▼) Se o veículo for dotado de filtro do ar específico para zonas poeirentas:
– a cada 20.000 km controlo e limpeza do filtro;
– a cada 40.000 km substituição do filtro.
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 211

212
❒trajectos curtos (menos de 7-8 km) e repetidos
e com temperatura exterior abaixo de zero;
❒motor que funciona frequentemente ao ralenti ou
condução em longas distâncias a baixa velocidade
(por exemplo, entregas porta-a-porta) ou em caso
de inactividade prolongada;
❒percursos urbanos;
é necessário efectuar as seguintes verificações com mais
frequência do que a indicada no Plano de Manutenção
Programada:
❒controlo das condições e desgaste das placas dos
travões de disco dianteiros;
❒controlo do estado de limpeza das fechaduras do
capot do motor e bagageira, limpeza e lubrificação
das alavancas;
❒controlo visual das condições: motor, caixa de
velocidades, transmissão, troços rígidos e flexíveis
das tubagens (descarga – alimentação combustível
– travões) elementos de borracha (foles – mangas
– casquilhos, etc.);
❒controlo do estado de carga e nível do líquido
da bateria (electrólito);
❒controlo visual das condições das correias
de comandos dos acessórios;
❒controlo e eventual substituição do filtro anti-pólen;
❒controlo e eventual substituição do filtro do ar.
VERIFICAÇÕES PERIÓDICAS
A cada 1.000 km ou antes de longas viagens, controlar
e eventualmente restabelecer:
❒o nível do líquido de refrigeração do motor;
❒nível do líquido dos travões;
❒nível do líquido do lava-pára-brisas;
❒a pressão e a condição dos pneus;
❒funcionamento do sistema de iluminação (faróis,
indicadores de direcção, emergência, etc.);
❒funcionamento do sistema limpa/lava-pára-brisas
e posicionamento/desgaste das escovas limpa
pára-brisas/limpa-óculo posterior.
A cada 3.000 km controlar e eventualmente
restabelecer: o nível de óleo do motor.
Aconselha-se o uso dos produtos da PETRONAS
LUBRICANTS, estudados e realizados expressamente
para os veículos Fiat (ver a tabela «Abastecimentos» no
capítulo «Dados técnicos»).
UTILIZAÇÃO GRAVOSA
DO VEÍCULO
Caso o veículo seja utilizado predominantemente numa
das seguintes condições particularmente severas:
❒reboque de atrelado ou roulotte;
❒estradas poeirentas;
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 212

213
VERIFICAÇÃO DOS NÍVEIS
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
fig. 221 – Versões 100 Multijet
fig. 222 – Versões 120 Multijet – 130 Multijet
Nunca fumar durante
a intervenção no vão
do motor: podem estar
presentes gases e vapores
inflamáveis, com risco de
incêndio.
ADVERTÊNCIA
Atenção, durante os
abastecimentos, para
não confundir os vários
tipos de líquidos: são todos
incompatíveis entre si e poderia
danificar-se gravemente
o veículo.
1. Líquido de refrigeração do motor
2. Líquido da direcção assistida
3. Líquido lava pára-brisas
4. Líquido dos travões
5. Óleo do motor
F0N0099m
F0N0100m
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 213

214
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Atenção, durante os
abastecimentos, para
não confundir os vários
tipos de líquidos: são todos
incompatíveis entre si e poderia
danificar-se gravemente
o veículo.
1. Líquido de refrigeração do motor
2. Líquido da direcção assistida
3. Líquido lava pára-brisas
4. Líquido dos travões
5. Óleo do motor
fig. 223 – Versões 160 Multijet
Nunca fumar durante
a intervenção no vão
do motor: podem estar
presentes gases e vapores
inflamáveis, com ris214co de
incêndio.
ADVERTÊNCIA
F0N0210m
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 214

215
F0N0101mfig. 224 – Versões 100 MultijetF0N0211mfig. 226 – Versões 160 Multijet
F0N0102mfig. 225 – Versões 120 – 130 Multijet
Se o nível de óleo estiver próximo ou abaixo da
referência MIN, adicionar óleo através do bocal de
enchimento A, até atingir a referência MAX.
O nível de óleo nunca deve ultrapassar a referência
MAX. ÓLEO DO MOTOR fig. 224-225-226
O controlo de nível do óleo deve ser efectuado, com
o veículo em terreno plano, alguns minutos (cerca de 5)
após a paragem do motor.
O nível de óleo deve estar compreendido entre as
referências MIN e MAX na vareta de controlo B.
O intervalo entre MIN e MAX corresponde a aprox.
1 litro de óleo.
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 215
