2010 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

216
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
CONSUMO DE ÓLEO DO MOTOR
A título indicativo, o consumo máximo de óleo do
motor é de 400 gramas por cada 1000 km.
No primeiro período de utilização do veículo, o motor
está em fase de rodagem, portanto, o consumo de óleo
do motor pode ser considerado estabilizado somente
depois de ter percorrido os primeiros 5.000 ÷ 6.000 km.
AVISO O consumo do óleo depende do modo de
condução e das condições de utilização do veículo.
AVISO Depois de ter adicionado ou substituído o óleo,
antes de verificar o nível, fazer girar o motor por alguns
segundos e esperar alguns minutos depois da paragem.
Com motor quente, agir com muita
cautela, no interior do vão do motor:
perigo de queimaduras. Lembrar-se de que, com
o motor quente, o electroventilador pode
começar a funcionar: perigo de lesões. Cuidado
com cachecóis, gravatas e peças de vestuário
não aderentes: podem ser arrastadas pelos
órgãos em movimento.
ADVERTÊNCIA
Não adicionar óleo com características
diferentes das do óleo existente no
motor.
O óleo do motor utilizado e o filtro de
óleo substituído contêm substâncias
perigosas para o ambiente. Para
a substituição do óleo e dos filtros, ecomendamos
que se dirija à Rede de Assistência Fiat, que está
equipada para eliminar óleo e filtros usados
respeitando a natureza e as normas de legislação
em vigor.
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 216

217
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0103mfig. 227
LÍQUIDO DO SISTEMA DE ARREFECIMENTO
DO MOTOR fig. 227
O nível do líquido deve ser controlado com o motor
frio e deve estar compreendido entre as referências
MIN e MAX visíveis no depósito.
Se o nível for insuficiente, despejar lentamente, através
do bocal A do depósito, uma mistura de 50% de água
desmineralizada e de líquido PARAFLU
UP
da PETRONAS LUBRICANTS, até que o nível se
aproxime de MAX.
A mistura de PARAFLU
UPe água desmineralizada com
concentração de 50% protege contra o gelo até
a temperatura de −35 °C.
Para condições climatéricas particularmente severas,
recomenda-se uma mistura de 60% de PARAFLU
UP
e 40% de água desmineralizada.
O sistema de arrefecimento do motor
utiliza líquido de protecção
anticongelante
PARAFLU
UP. Para eventuais reposições, utilizar
fluido do mesmo tipo existente no sistema de
arrefecimento. O líquido PARAFLU
UPnão pode ser
misturado com qualquer outro tipo de líquido.
Caso esta condição ocorra, não ligar o motor
e entrar em contacto com a Rede de Assistência
Fiat.
O sistema de arrefecimento está
pressurizado. Caso seja necessário,
substituir o tampão por outro original, caso
contrário a eficiência do sistema pode ficar
comprometida. Com o motor quente, não retirar
o tampão do depósito: perigo de queimaduras.
ADVERTÊNCIA
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 217

F0N0105mfig. 228218
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

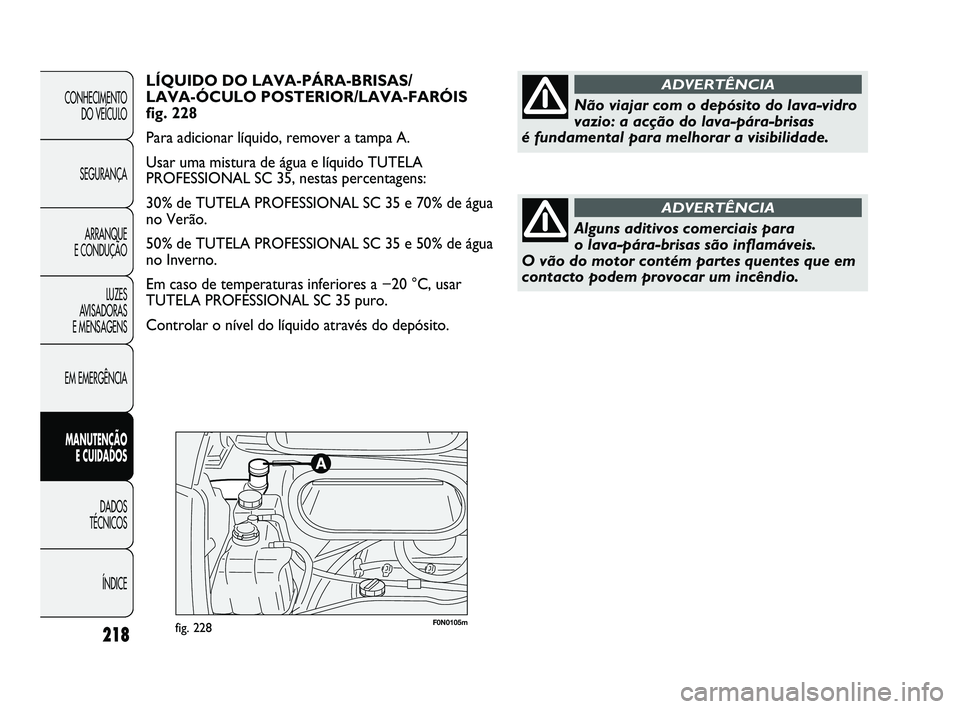

LÍQUIDO DO LAVA-PÁRA-BRISAS/
LAVA-ÓCULO POSTERIOR/LAVA-FARÓIS
fig. 228
Para adicionar líquido, remover a tampa A.
Usar uma mistura de água e líquido TUTELA
PROFESSIONAL SC 35, nestas percentagens:
30% de TUTELA PROFESSIONAL SC 35 e 70% de água
no Verão.
50% de TUTELA PROFESSIONAL SC 35 e 50% de água
no Inverno.
Em caso de temperaturas inferiores a −20 °C, usar
TUTELA PROFESSIONAL SC 35 puro.
Controlar o nível do líquido através do depósito.
Não viajar com o depósito do lava-vidro
vazio: a acção do lava-pára-brisas
é fundamental para melhorar a visibilidade.
ADVERTÊNCIA
Alguns aditivos comerciais para
o lava-pára-brisas são inflamáveis.
O vão do motor contém partes quentes que em
contacto podem provocar um incêndio.
ADVERTÊNCIA
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 218

219
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0107mfig. 229
AVISO O líquido dos travões absorve a humidade
portanto, se o veículo for utilizado preferencialmente
em zonas a alta percentagem de humidade atmosférica,
o líquido deve ser substituído mais frequentemente do
que indicado no «Plano de Manutenção Programada». LÍQUIDO DOS TRAVÕES fig. 229
Desapertar o tampão A: verificar se o líquido existente
no depósito está no nível máximo.
O nível do líquido no depósito não deve superar
a referência MAX.
Caso seja necessário acrescentar líquido, recomenda-se
utilizar o líquido para travões indicado na tabela
«Líquidos e lubrificantes» (consultar o capítulo «Dados
técnicos»).
NOTA Limpar com cuidado o tampão do depósito
A e a superfície em redor.
Aquando da abertura do tampão, prestar a máxima
atenção, para que não entrem eventuais sujidades no
depósito.
Para a reposição utilizar, sempre, um funil com filtro
integrado com malha menor ou igual a 0,12 mm.
Evitar que o líquido para travões,
altamente corrosivo, entre em contacto
com as partes pintadas. Em caso de
contacto, lavar imediatamente com água.
O líquido dos travões é venenoso
e altamente corrosivo. Em caso de
contacto acidental, lavar imediatamente as
partes afectadas com água e sabão neutro, em
seguida, passar por água abundante. Em caso
de ingestão, consultar imediatamente o médico.
ADVERTÊNCIA
O símbolo π, presente no depósito,
identifica o líquido dos travões de tipo
sintético, distinguindo-o do líquido de tipo
mineral. Utilizar líquidos do tipo mineral
danifica irremediavelmente as juntas especiais
em borracha do sistema de travagem.
ADVERTÊNCIA
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 219

F0N0109mfig. 230
LÍQUIDO PARA A DIRECÇÃO ASSISTIDA
fig. 230
Controlar que o nível do líquido no depósito de
alimentação esteja no nível máximo. Esta operação deve
ser executada com o veículo em pavimento plano e com
motor parado e frio. Verificar que o nível do líquido
esteja em correspondência com a ref.ª MAX presente
na vareta de controlo solidária com o tampão do
depósito (para o controlo a frio, usar o nível indicado
no lado 20 °C da vareta).
Se o nível do líquido no depósito for inferior ao nível
prescrito, proceder à reposição utilizando
exclusivamente um dos produtos indicados na tabela
«Fluidos e lubrificantes» no capítulo «Características
técnicas» actuando como de seguida:
❒Ligar o motor e aguardar que o nível do líquido no
depósito tenha estabilizado.
❒Com o motor ligado, rodar várias vezes
e completamente o volante para a direita e para
a esquerda.
220
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
O consumo de líquido para a direcção
assistida é baixíssimo; se depois da
reposição for necessário mais líquido
a breve distância de tempo, fazer controlar
o sistema pela Rede de Assistência Fiat para
verificar eventuais fugas.
Não forçar até ao fim do curso da
direcção assistida com motor ligado por
mais de 8 segundos consecutivos produz-se
ruído e corre-se o risco de danificar o sistema.
❒Repor o líquido até estar em correspondência com
o nível MAX em seguida, apertar o tampão.
Evitar que o líquido para a direcção
assistida entre em contacto com as
partes quentes do motor: é inflamável.
ADVERTÊNCIA
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 220

221
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0253mfig. 231F0N0254mfig. 232
Ao atingir o valor de calibragem, activa-se o indicador
B-fig. 232 que passa para a posição de vermelho, mesmo
com motor desligado. Para restabelecer o sinalizador,
proceder à limpeza/substituição do cartucho como nas
normais versões e, portanto, redefinir o indicador
carregando no botão C-fig. 232.
AVISO Para a limpeza do filtro utilizar um jacto de ar,
não utilizar água nem detergentes líquidos.
Este filtro é específico para versões previstas para zonas
poeirentas, portanto aconselha-se a dirigir-se à Rede de
Assistência Fiat para a substituição do filtro.
FILTRO ANTIPÓLEN
Para a substituição do filtro antipólen é necessário
dirigir-se à Rede de Assistência Fiat.FILTRO DE AR/FILTRO ANTI-PÓLEN
Para a substituição do filtro do ar é necessário dirigir-se
à Rede de Assistência Fiat.
FILTRO DO AR – ESTRADAS POEIRENTAS
(para versões/mercados, onde previsto)
O filtro do ar específico para zonas poeirentas está
equipado com um dispositivo visual de sinalização de
entupimento
A-fig. 231. É necessário, portanto, verificar
periodicamente a indicação do sensor de entupimento
(consultar o «Plano de Manutenção Programada»
descrito no Capítulo «Manutenção e cuidados»).
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 221

BATERIA
A bateria do veículo é do tipo de «Manutenção
reduzida»: em normais condições de uso não pede
abastecimentos do electrólito com água destilada.
Um controlo periódico, efectuado exclusivamente
através da Rede de Assistência Fiat ou por pessoal
especializado, é igualmente necessário para verificar
a eficiência.
A bateria está situada no interior do vão do habitáculo,
à frente da pedaleira. Para a ter acesso à mesma,
é necessário remover a tampa de protecção.
222
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Quando se deve operar na bateria ou
nas proximidades, proteger sempre os
olhos com óculos apropriados.
ADVERTÊNCIA
O líquido existente na bateria
é venenoso e corrosivo. Evitar
o contacto com a pele e os olhos. Não se
aproximar da bateria com lume ou possíveis
fontes de faíscas: perigo de explosão e incêndio.
ADVERTÊNCIA
O funcionamento com o nível do líquido
demasiado baixo, danifica
irremediavelmente a bateria e pode chegar
a provocar a sua explosão.
ADVERTÊNCIA
SUBSTITUIÇÃO DA BATERIA
Em caso de necessidade, é necessário substituir a bateria
por outra original que possua as mesmas características.
No caso de substituição por bateria com características
diferentes, são invalidados os prazos de manutenção
previstos no «Plano de Manutenção Programada».
Para a manutenção da bateria é necessário consultar as
indicações fornecidas pelo Fabricante da bateria.
Uma montagem incorrecta dos acessórios
eléctricos e electrónicos pode provocar
danos graves ao veículo. Se, após
a aquisição do veículo, pretender instalar
acessórios (antifurto, radiotelefone, etc...)
consultar a Rede de Assistência Fiat, que saberá
sugerir quais os dispositivos mais indicados
e sobretudo aconselhar acerca da necessidade de
utilizar uma bateria com capacidade aumentada.
As baterias possuem substâncias muito
perigosas para o ambiente. Para
a substituição da bateria, é recomendável
contactar a Rede de Assistência Fiat, que tem
meios para eliminar a bateria respeitando
a natureza e as normas vigentes.
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 222

223
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICESe o veículo ficar inactivo por um período
prolongado em condições de frio intenso,
desmontar a bateria e transportá-la para
um local aquecido, caso contrário, existe o risco
de congelamento.
CONSELHOS ÚTEIS PARA PROLONGAR
A DURAÇÃO DA BATERIA
Para evitar descarregar rapidamente a bateria e para
preservar a funcionalidade no tempo, seguir
escrupulosamente as seguintes indicações:
❒ao estacionar o veículo, certificar-se de que
as portas, capot, tampa da mala e portinholas
estejam bem fechados, para evitar que as luzes
dentro do veículo permaneçam acesas;
❒apagar as luzes dos plafonieres internos: de qualquer
modo, o veículo está equipado com um sistema
de apagamento automático das luzes internas;
❒com o motor desligado, não deixar dispositivos
acesos por muito tempo (por ex. auto-rádio, luzes
de emergência, etc.);
❒antes de quaisquer intervenções no sistema
eléctrico, desligar o cabo do pólo negativo
da bateria;
❒apertar a fundo os bornes da bateria.
AVISO A bateria mantida por muito tempo em estado
de carga inferior a 50% sofre danos por sulfatação,
reduzindo a capacidade e o comportamento
de arranque.Além disso, fica mais sujeita à possibilidade de
congelamento (pode verificar-se já a −10 °C). Em caso
de paragem prolongada, consultar o parágrafo «Período
prolongado de inactividade do veículo», no capítulo
«Arranque e condução».
Sempre que, após a compra do veículo, se desejar
instalar a bordo acessórios eléctricos que necessitem de
alimentação eléctrica permanente (alarme, etc.) ou
acessórios que afectem o equilíbrio eléctrico, dirigir-se
à Rede de Assistência Fiat, cujo pessoal qualificado, além
de sugerir os dispositivos mais idóneos pertencentes
à Lineaccessori Fiat, avaliará a absorção eléctrica total,
verificando se o sistema eléctrico do veículo é capaz
de sustentar a carga pedida, ou se, ao contrário,
é necessário integrar uma bateria aumentada.
De facto, alguns destes dispositivos continuam a bsorver
energia eléctrica mesmo com o motor desligado,
descarregando gradualmente a bateria.
AVISO Em presença de cronotacógrafo, após uma
paragem prolongada do veículo de 5 dias, aconselha-se
a desligar o terminal negativo da bateria para preservar
o seu estado de recarga.
Se o veículo estiver dotado de uma função de desligação
da bateria (seccionador), para o procedimento de
desligação ver a descrição feita no parágrafo
«Comandos» do capítulo «Conhecer o veículo».
207-230 DUCATO LUM 7ed PT 6/25/10 11:45 AM Strona 223
