2010 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

64

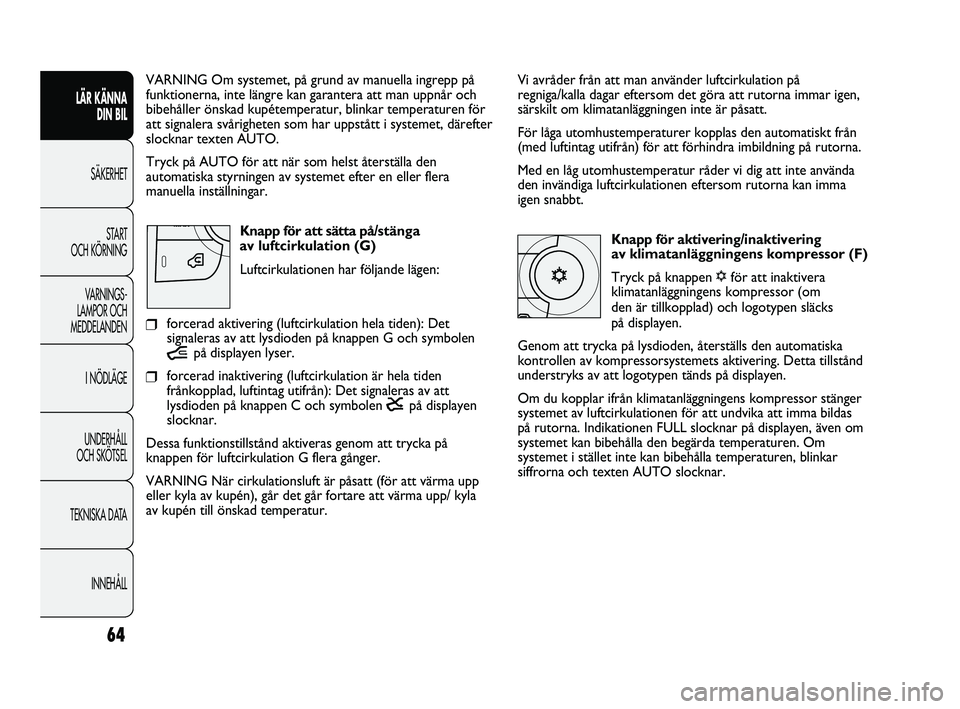

Vi avråder från att man använder luftcirkulation på
regniga/kalla dagar eftersom det göra att rutorna immar igen,
särskilt om klimatanläggningen inte är påsatt.
För låga utomhustemperaturer kopplas den automatiskt från
(med luftintag utifrån) för att förhindra imbildning på rutorna.
Med en låg utomhustemperatur råder vi dig att inte använda
den invändiga luftcirkulationen eftersom rutorna kan imma
igen snabbt.
Knapp för aktivering/inaktivering
av klimatanläggningens kompressor (F)
Tryck på knappen √för att inaktivera
klimatanläggningens kompressor (om
den är tillkopplad) och logotypen släcks
på displayen.
Genom att trycka på lysdioden, återställs den automatiska
kontrollen av kompressorsystemets aktivering. Detta tillstånd
understryks av att logotypen tänds på displayen.
Om du kopplar ifrån klimatanläggningens kompressor stänger
systemet av luftcirkulationen för att undvika att imma bildas
på rutorna. Indikationen FULL slocknar på displayen, även om
systemet kan bibehålla den begärda temperaturen. Om
systemet i stället inte kan bibehålla temperaturen, blinkar
siffrorna och texten AUTO slocknar. VARNING Om systemet, på grund av manuella ingrepp på
funktionerna, inte längre kan garantera att man uppnår och
bibehåller önskad kupétemperatur, blinkar temperaturen för
att signalera svårigheten som har uppstått i systemet, därefter
slocknar texten AUTO.
Tryck på AUTO för att när som helst återställa den
automatiska styrningen av systemet efter en eller flera
manuella inställningar.
Knapp för att sätta på/stänga
av luftcirkulation (G)
Luftcirkulationen har följande lägen:
❒forcerad aktivering (luftcirkulation hela tiden): Det
signaleras av att lysdioden på knappen G och symbolen
ípå displayen lyser.
❒forcerad inaktivering (luftcirkulation är hela tiden
frånkopplad, luftintag utifrån): Det signaleras av att
lysdioden på knappen C och symbolen
êpå displayen
slocknar.
Dessa funktionstillstånd aktiveras genom att trycka på
knappen för luftcirkulation G flera gånger.
VARNING När cirkulationsluft är påsatt (för att värma upp
eller kyla av kupén), går det går fortare att värma upp/ kyla
av kupén till önskad temperatur.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 64

65
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

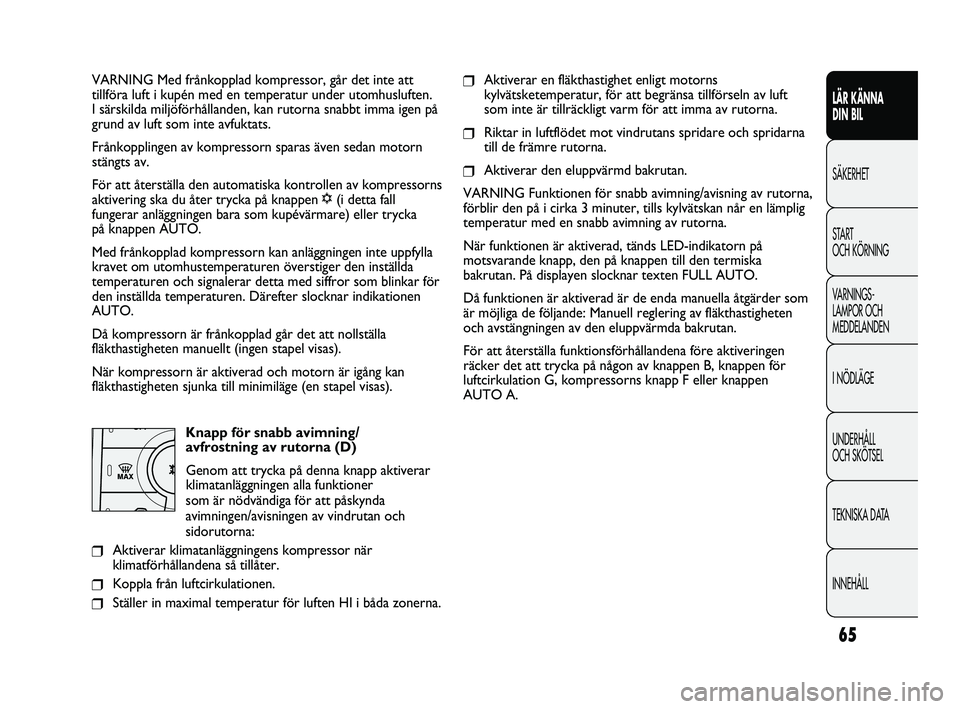

VARNING Med frånkopplad kompressor, går det inte att
tillföra luft i kupén med en temperatur under utomhusluften.
I särskilda miljöförhållanden, kan rutorna snabbt imma igen på
grund av luft som inte avfuktats.
Frånkopplingen av kompressorn sparas även sedan motorn
stängts av.
För att återställa den automatiska kontrollen av kompressorns
aktivering ska du åter trycka på knappen √(i detta fall
fungerar anläggningen bara som kupévärmare) eller trycka
på knappen AUTO.
Med frånkopplad kompressorn kan anläggningen inte uppfylla
kravet om utomhustemperaturen överstiger den inställda
temperaturen och signalerar detta med siffror som blinkar för
den inställda temperaturen. Därefter slocknar indikationen
AUTO.
Då kompressorn är frånkopplad går det att nollställa
fläkthastigheten manuellt (ingen stapel visas).
När kompressorn är aktiverad och motorn är igång kan
fläkthastigheten sjunka till minimiläge (en stapel visas).
Knapp för snabb avimning/
avfrostning av rutorna (D)
Genom att trycka på denna knapp aktiverar
klimatanläggningen alla funktioner
som är nödvändiga för att påskynda
avimningen/avisningen av vindrutan och
sidorutorna:
❒Aktiverar klimatanläggningens kompressor när
klimatförhållandena så tillåter.
❒Koppla från luftcirkulationen.
❒Ställer in maximal temperatur för luften HI i båda zonerna.
❒Aktiverar en fläkthastighet enligt motorns
kylvätsketemperatur, för att begränsa tillförseln av luft
som inte är tillräckligt varm för att imma av rutorna.
❒Riktar in luftflödet mot vindrutans spridare och spridarna
till de främre rutorna.
❒Aktiverar den eluppvärmd bakrutan.
VARNING Funktionen för snabb avimning/avisning av rutorna,
förblir den på i cirka 3 minuter, tills kylvätskan når en lämplig
temperatur med en snabb avimning av rutorna.
När funktionen är aktiverad, tänds LED-indikatorn på
motsvarande knapp, den på knappen till den termiska
bakrutan. På displayen slocknar texten FULL AUTO.
Då funktionen är aktiverad är de enda manuella åtgärder som
är möjliga de följande: Manuell reglering av fläkthastigheten
och avstängningen av den eluppvärmda bakrutan.
För att återställa funktionsförhållandena före aktiveringen
räcker det att trycka på någon av knappen B, knappen för
luftcirkulation G, kompressorns knapp F eller knappen
AUTO A.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 65

66

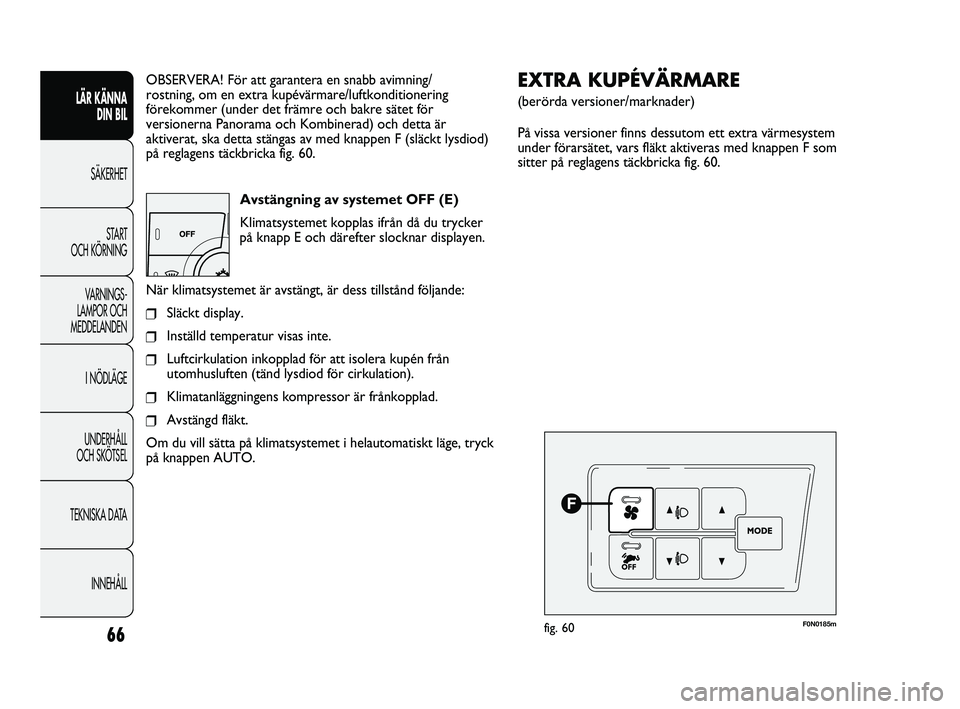

OBSERVERA! För att garantera en snabb avimning/
rostning, om en extra kupévärmare/luftkonditionering
förekommer (under det främre och bakre sätet för
versionerna Panorama och Kombinerad) och detta är
aktiverat, ska detta stängas av med knappen F (släckt lysdiod)
på reglagens täckbricka fig. 60.
Avstängning av systemet OFF (E)
Klimatsystemet kopplas ifrån då du trycker
på knapp E och därefter slocknar displayen.
När klimatsystemet är avstängt, är dess tillstånd följande:
❒Släckt display.
❒Inställd temperatur visas inte.
❒Luftcirkulation inkopplad för att isolera kupén från
utomhusluften (tänd lysdiod för cirkulation).
❒Klimatanläggningens kompressor är frånkopplad.
❒Avstängd fläkt.
Om du vill sätta på klimatsystemet i helautomatiskt läge, tryck
på knappen AUTO.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0185mfig. 60
EXTRA KUPÉVÄRMARE
(berörda versioner/marknader)
På vissa versioner finns dessutom ett extra värmesystem
under förarsätet, vars fläkt aktiveras med knappen F som
sitter på reglagens täckbricka fig. 60.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 66

67
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

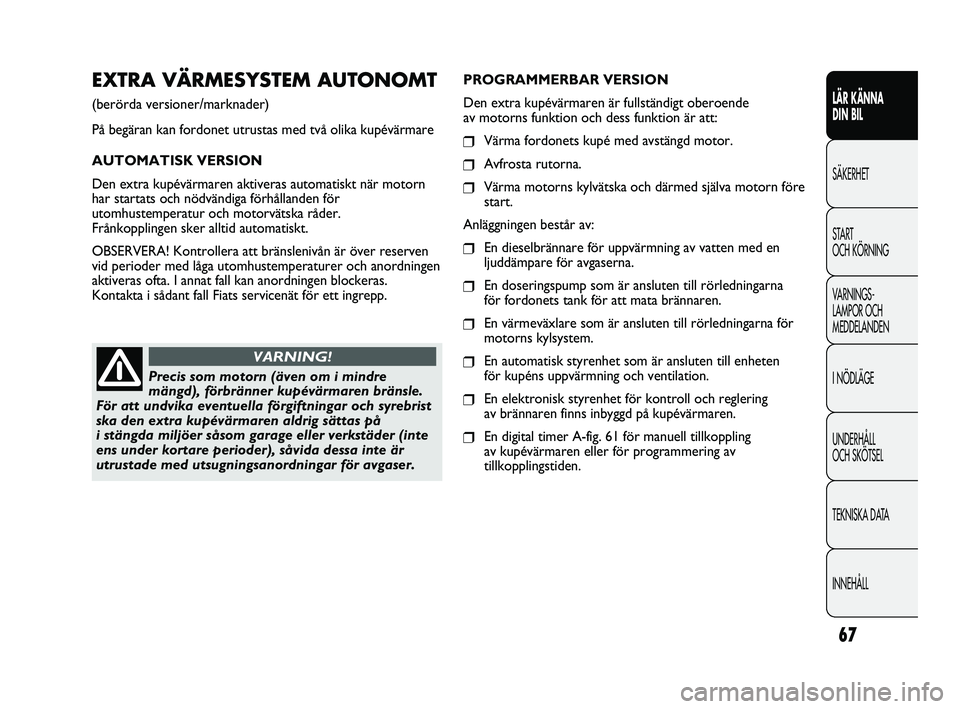

EXTRA VÄRMESYSTEM AUTONOMT
(berörda versioner/marknader)
På begäran kan fordonet utrustas med två olika kupévärmare
AUTOMATISK VERSION
Den extra kupévärmaren aktiveras automatiskt när motorn
har startats och nödvändiga förhållanden för
utomhustemperatur och motorvätska råder.
Frånkopplingen sker alltid automatiskt.
OBSERVERA! Kontrollera att bränslenivån är över reserven
vid perioder med låga utomhustemperaturer och anordningen
aktiveras ofta. I annat fall kan anordningen blockeras.
Kontakta i sådant fall Fiats servicenät för ett ingrepp.
Precis som motorn (även om i mindre
mängd), förbränner kupévärmaren bränsle.
För att undvika eventuella förgiftningar och syrebrist
ska den extra kupévärmaren aldrig sättas på
i stängda miljöer såsom garage eller verkstäder (inte
ens under kortare perioder), såvida dessa inte är
utrustade med utsugningsanordningar för avgaser.
VARNING!
PROGRAMMERBAR VERSION
Den extra kupévärmaren är fullständigt oberoende
av motorns funktion och dess funktion är att:
❒Värma fordonets kupé med avstängd motor.
❒Avfrosta rutorna.
❒Värma motorns kylvätska och därmed själva motorn före
start.
Anläggningen består av:
❒En dieselbrännare för uppvärmning av vatten med en
ljuddämpare för avgaserna.
❒En doseringspump som är ansluten till rörledningarna
för fordonets tank för att mata brännaren.
❒En värmeväxlare som är ansluten till rörledningarna för
motorns kylsystem.
❒En automatisk styrenhet som är ansluten till enheten
för kupéns uppvärmning och ventilation.
❒En elektronisk styrenhet för kontroll och reglering
av brännaren finns inbyggd på kupévärmaren.
❒En digital timer A-fig. 61 för manuell tillkoppling
av kupévärmaren eller för programmering av
tillkopplingstiden.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 67

F0N0150mfig. 61
Den extra kupévärmaren (under vintern) värmer kupén,
upprätthåller värmen och ser till att vätskan i motorns
kylsystem cirkulerar under en fastställd tid för att garantera
att motorn startas under optimala temperaturförhållanden
och att kupén är uppvärmd.
Kupévärmaren kan startas automatiskt genom att
programmera den automatiska timern eller manuellt genom
att trycka på knappen ”omedelbar uppvärmning” på själva
timern.
Efter aktiveringen av kupévärmaren, både programmerad och
manuell, aktiverar den elektroniska styrenheten pumpen för
vätskecirkulationen och tänder brännaren enligt respektive
inställningar som har utförts.
Även cirkulationspumpens flöde kontrolleras av den
elektroniska styrenheten för att minska uppvärmningstiden till
ett minimum.
68
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
När systemet är i drift startar styrenheten fläkten för
värmeenheten i kupén med andra hastigheten.
Värmepannans termiska effekt regleras automatiskt av den
elektroniska styrenheten, beroende på temperaturen för
motorns kylvätska.
OBSERVERA! Kupévärmaren är utrustad med ett
överhettningsskydd som avbryter förbränningen i händelse av
överhettning som beror på bristande eller läckande kylvätska.
I sådant fall, tryck på knappen för val av program för att tända
kupévärmaren på nytt, efter att felet på kylsystemet har
reparerats och/eller vätskan har fyllts på.
Kupévärmaren kan släckas av sig självt, antingen på grund av
brist på bränsle efter starten eller för att lågan släcks under
driften. I sådant fall ska släckningsproceduren utföras och
försök att tända kupévärmaren på nytt. Vänd dig till Fiats
servicenät om den ändå inte tänds.
Sätta på värmesystemet
Om en automatisk klimatanläggning finns, ställer styrenheten
in temperaturen och fördelning av luften till tändningen
av parkeringsvärmaren. Om en kupévärmare/manuell
klimatanläggning finns, kontrollera att vredet för reglering
av lufttemperaturen för enheten för kupéns uppvärmning och
ventilation är i läge ”varm luft” för att erhålla bästa möjliga
effekt från kupévärmaren.
För att förvärma kupén, ställ vredet för luftfördelning
i läge
©.
För att avfrosta vindrutan, ställ vredet för luftfördelning
i läge
-.
För att både förvärma kupén och avfrosta vindrutan, ställ
vredet för luftfördelning i läge
®.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 68

69
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0151mfig. 62

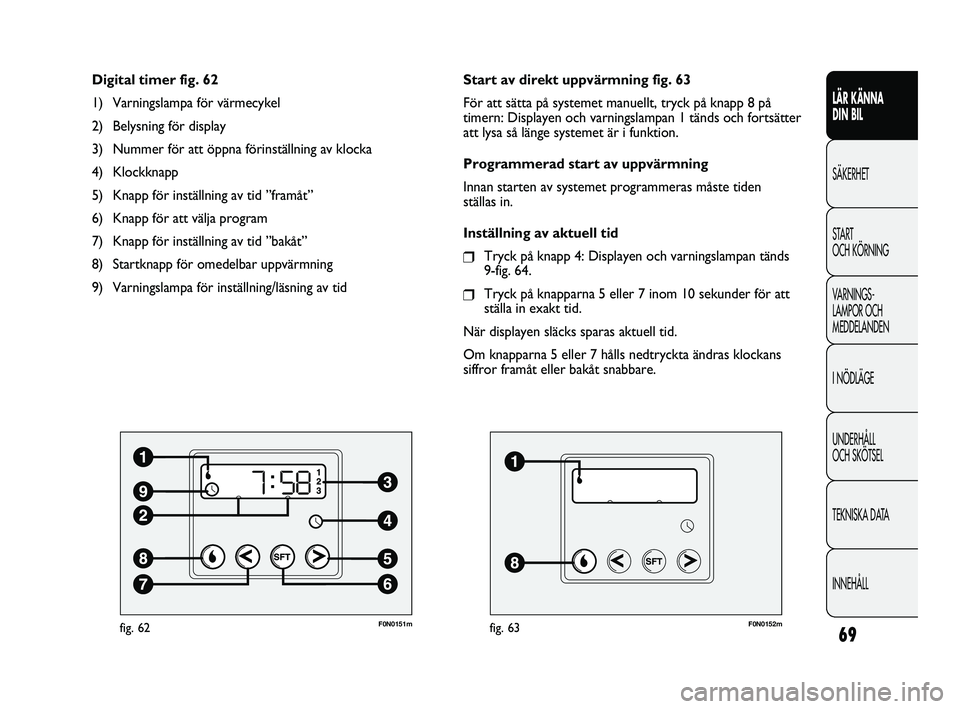

Digital timer fig. 62
1) Varningslampa för värmecykel
2) Belysning för display
3) Nummer för att öppna förinställning av klocka
4) Klockknapp
5) Knapp för inställning av tid ”framåt”
6) Knapp för att välja program
7) Knapp för inställning av tid ”bakåt”
8) Startknapp för omedelbar uppvärmning
9) Varningslampa för inställning/läsning av tid
F0N0152mfig. 63
Start av direkt uppvärmning fig. 63
För att sätta på systemet manuellt, tryck på knapp 8 på
timern: Displayen och varningslampan 1 tänds och fortsätter
att lysa så länge systemet är i funktion.
Programmerad start av uppvärmning
Innan starten av systemet programmeras måste tiden
ställas in.
Inställning av aktuell tid
❒Tryck på knapp 4: Displayen och varningslampan tänds
9-fig. 64.
❒Tryck på knapparna 5 eller 7 inom 10 sekunder för att
ställa in exakt tid.
När displayen släcks sparas aktuell tid.
Om knapparna 5 eller 7 hålls nedtryckta ändras klockans
siffror framåt eller bakåt snabbare.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 69

F0N0153mfig. 64

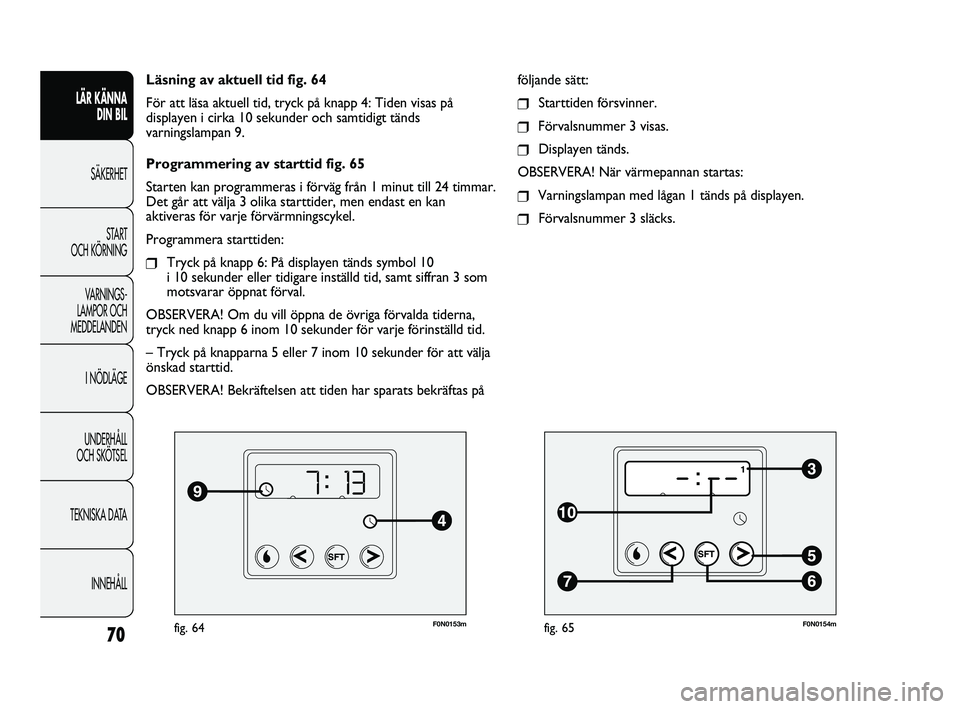

Läsning av aktuell tid fig. 64
För att läsa aktuell tid, tryck på knapp 4: Tiden visas på
displayen i cirka 10 sekunder och samtidigt tänds
varningslampan 9.
Programmering av starttid fig. 65
Starten kan programmeras i förväg från 1 minut till 24 timmar.
Det går att välja 3 olika starttider, men endast en kan
aktiveras för varje förvärmningscykel.
Programmera starttiden:
❒Tryck på knapp 6: På displayen tänds symbol 10
i 10 sekunder eller tidigare inställd tid, samt siffran 3 som
motsvarar öppnat förval.
OBSERVERA! Om du vill öppna de övriga förvalda tiderna,
tryck ned knapp 6 inom 10 sekunder för varje förinställd tid.
– Tryck på knapparna 5 eller 7 inom 10 sekunder för att välja
önskad starttid.
OBSERVERA! Bekräftelsen att tiden har sparats bekräftas på
70
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0154mfig. 65
följande sätt:
❒Starttiden försvinner.
❒Förvalsnummer 3 visas.
❒Displayen tänds.
OBSERVERA! När värmepannan startas:
❒Varningslampan med lågan 1 tänds på displayen.
❒Förvalsnummer 3 släcks.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 70

71
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

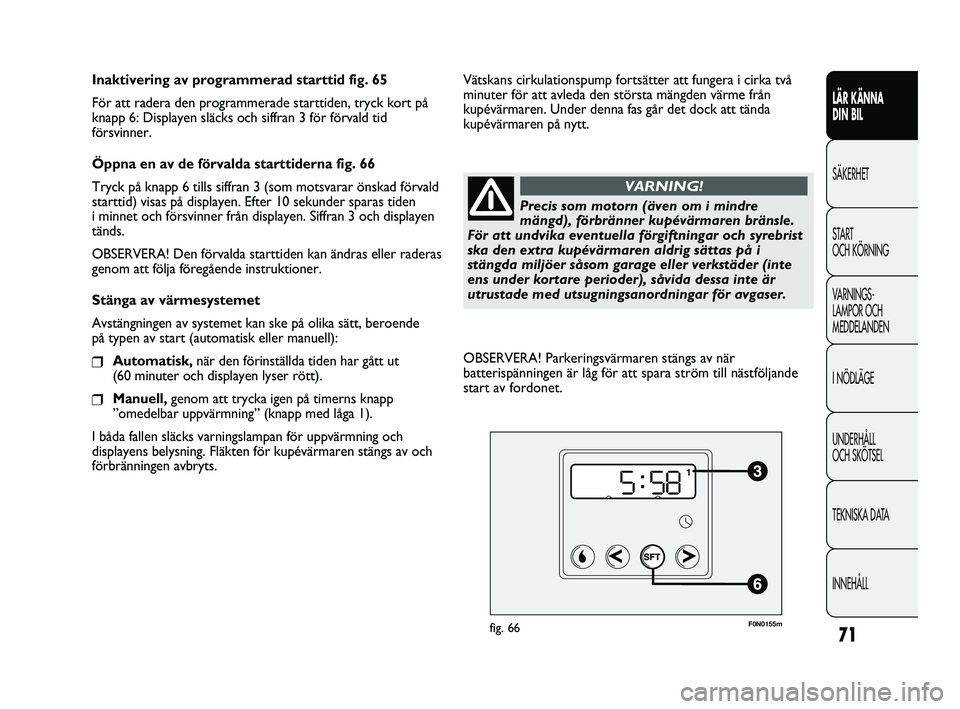

Inaktivering av programmerad starttid fig. 65
För att radera den programmerade starttiden, tryck kort på
knapp 6: Displayen släcks och siffran 3 för förvald tid
försvinner.
Öppna en av de förvalda starttiderna fig. 66
Tryck på knapp 6 tills siffran 3 (som motsvarar önskad förvald
starttid) visas på displayen. Efter 10 sekunder sparas tiden
i minnet och försvinner från displayen. Siffran 3 och displayen
tänds.
OBSERVERA! Den förvalda starttiden kan ändras eller raderas
genom att följa föregående instruktioner.
Stänga av värmesystemet
Avstängningen av systemet kan ske på olika sätt, beroende
på typen av start (automatisk eller manuell):
❒Automatisk,när den förinställda tiden har gått ut
(60 minuter och displayen lyser rött).
❒Manuell,genom att trycka igen på timerns knapp
”omedelbar uppvärmning” (knapp med låga 1).
I båda fallen släcks varningslampan för uppvärmning och
displayens belysning. Fläkten för kupévärmaren stängs av och
förbränningen avbryts.
F0N0155mfig. 66
Vätskans cirkulationspump fortsätter att fungera i cirka två
minuter för att avleda den största mängden värme från
kupévärmaren. Under denna fas går det dock att tända
kupévärmaren på nytt.
Precis som motorn (även om i mindre
mängd), förbränner kupévärmaren bränsle.
För att undvika eventuella förgiftningar och syrebrist
ska den extra kupévärmaren aldrig sättas på i
stängda miljöer såsom garage eller verkstäder (inte
ens under kortare perioder), såvida dessa inte är
utrustade med utsugningsanordningar för avgaser.
VARNING!
OBSERVERA! Parkeringsvärmaren stängs av när
batterispänningen är låg för att spara ström till nästföljande
start av fordonet.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 71
