2010 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

F0N0018mfig. 21F0N0017mfig. 22
NOTERING När en av framdörrarna öppnas, aktiveras
displayen och visar under några sekunder tiden och antalet
kilometer, eller engelska mil, som har körts.
REGLAGEKNAPPAR fig. 22
▲För att kunna se skärmbilden och de olika alternativen
i uppgående riktning eller för att öka det visade värdet.
MODEKort tryck för att komma till menyn och/eller gå till
nästa skärm eller för att bekräfta det val man gjort.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
▼För att kunna rulla fram skärmbilden och de olika
alternativen nedåt eller för att minska det visade värdet.
NOTERING Knapparna ▲och ▼aktiverar de olika
funktionerna beroende på följande situationer:

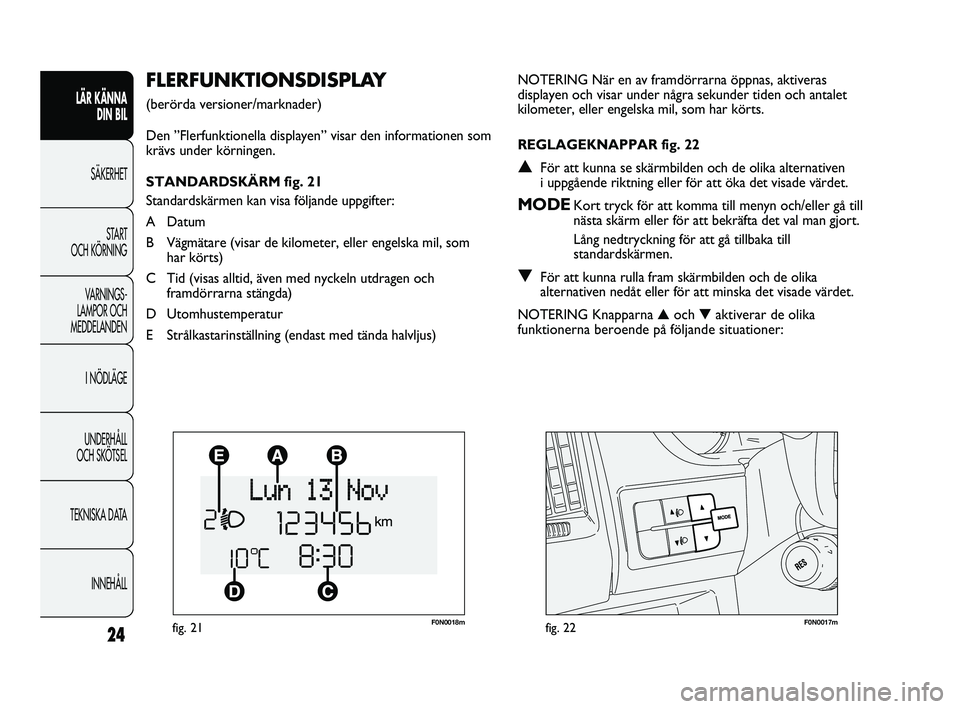

FLERFUNKTIONSDISPLAY
(berörda versioner/marknader)
Den ”Flerfunktionella displayen” visar den informationen som
krävs under körningen.
STANDARDSKÄRM fig. 21
Standardskärmen kan visa följande uppgifter:
A Datum
B Vägmätare (visar de kilometer, eller engelska mil, som
har körts)
C Tid (visas alltid, även med nyckeln utdragen och
framdörrarna stängda)
D Utomhustemperatur
E Strålkastarinställning (endast med tända halvljus)
24
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 24

25
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

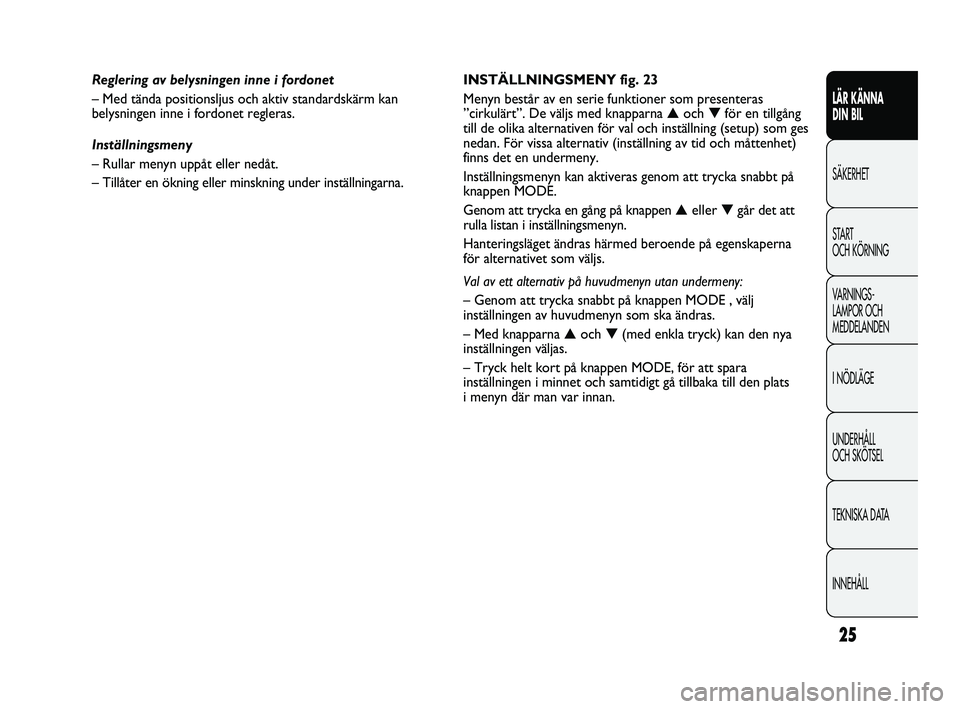

INSTÄLLNINGSMENY fig. 23
Menyn består av en serie funktioner som presenteras
”cirkulärt”. De väljs med knapparna ▲och ▼för en tillgång
till de olika alternativen för val och inställning (setup) som ges
nedan. För vissa alternativ (inställning av tid och måttenhet)
finns det en undermeny.
Inställningsmenyn kan aktiveras genom att trycka snabbt på
knappen MODE.
Genom att trycka en gång på knappen ▲eller ▼går det att
rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed beroende på egenskaperna
för alternativet som väljs.
Val av ett alternativ på huvudmenyn utan undermeny:
– Genom att trycka snabbt på knappen MODE , välj
inställningen av huvudmenyn som ska ändras.
– Med knapparna ▲och ▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck helt kort på knappen MODE, för att spara
inställningen i minnet och samtidigt gå tillbaka till den plats
i menyn där man var innan. Reglering av belysningen inne i fordonet
– Med tända positionsljus och aktiv standardskärm kan
belysningen inne i fordonet regleras.
Inställningsmeny
– Rullar menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under inställningarna.
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 25

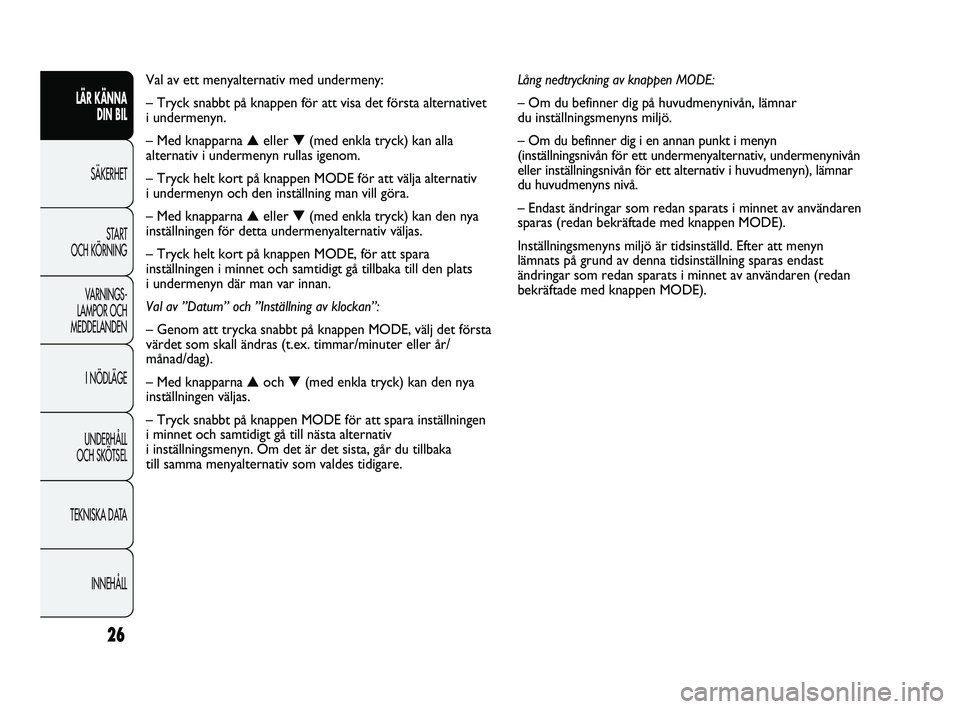

Lång nedtryckning av knappen MODE:
– Om du befinner dig på huvudmenynivån, lämnar
du inställningsmenyns miljö.
– Om du befinner dig i en annan punkt i menyn
(inställningsnivån för ett undermenyalternativ, undermenynivån
eller inställningsnivån för ett alternativ i huvudmenyn), lämnar
du huvudmenyns nivå.
– Endast ändringar som redan sparats i minnet av användaren
sparas (redan bekräftade med knappen MODE).
Inställningsmenyns miljö är tidsinställd. Efter att menyn
lämnats på grund av denna tidsinställning sparas endast
ändringar som redan sparats i minnet av användaren (redan
bekräftade med knappen MODE). Val av ett menyalternativ med undermeny:
– Tryck snabbt på knappen för att visa det första alternativet
i undermenyn.
– Med knapparna ▲eller ▼(med enkla tryck) kan alla
alternativ i undermenyn rullas igenom.
– Tryck helt kort på knappen MODE för att välja alternativ
i undermenyn och den inställning man vill göra.
– Med knapparna ▲eller ▼(med enkla tryck) kan den nya
inställningen för detta undermenyalternativ väljas.
– Tryck helt kort på knappen MODE, för att spara
inställningen i minnet och samtidigt gå tillbaka till den plats
i undermenyn där man var innan.
Val av ”Datum” och ”Inställning av klockan”:
– Genom att trycka snabbt på knappen MODE, välj det första
värdet som skall ändras (t.ex. timmar/minuter eller år/
månad/dag).
– Med knapparna ▲och ▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck snabbt på knappen MODE för att spara inställningen
i minnet och samtidigt gå till nästa alternativ
i inställningsmenyn. Om det är det sista, går du tillbaka
till samma menyalternativ som valdes tidigare.
26
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 26

27
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Dag
ÅrMånad
Deutsch
Français
English
Español
Svenska
Nederland
Português Exempel:

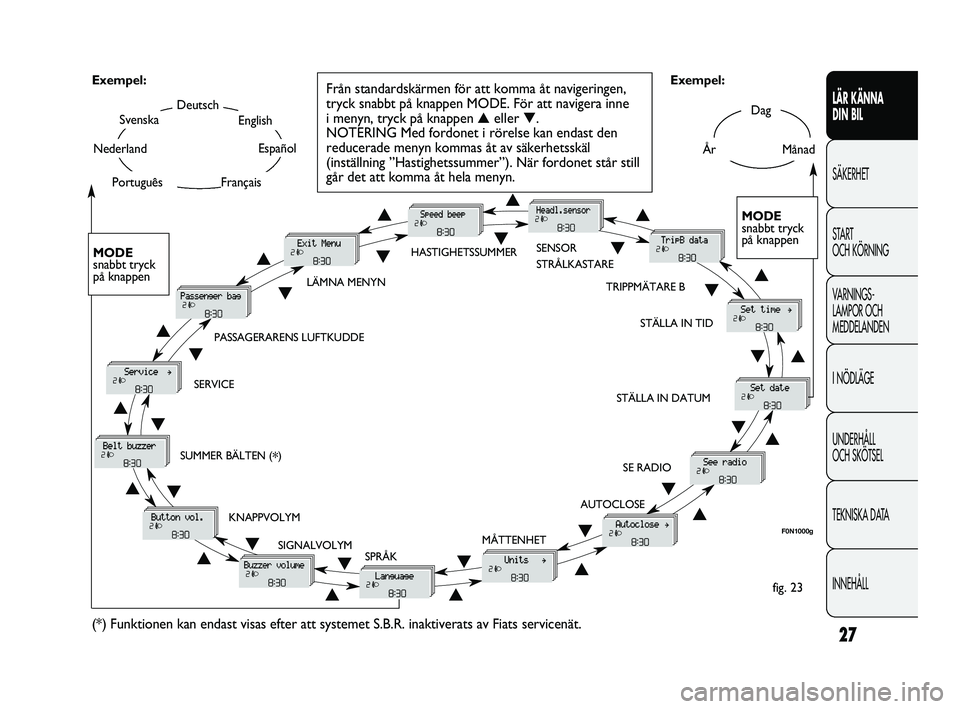

fig. 23 Exempel:
Från standardskärmen för att komma åt navigeringen,
tryck snabbt på knappen MODE. För att navigera inne
i menyn, tryck på knappen ▲eller ▼.
NOTERING Med fordonet i rörelse kan endast den
reducerade menyn kommas åt av säkerhetsskäl
(inställning ”Hastighetssummer”). När fordonet står still
går det att komma åt hela menyn.
F0N1000g
MODE
snabbt tryck
på knappen
▲
▼
LÄMNA MENYNHASTIGHETSSUMMERSENSOR
STRÅLKASTARE
STÄLLA IN TID
STÄLLA IN DATUM
SE RADIO
AUTOCLOSE
MÅTTENHET
SPRÅK SIGNALVOLYM KNAPPVOLYM SUMMER BÄLTEN (
*) SERVICEPASSAGERARENS LUFTKUDDE
(*) Funktionen kan endast visas efter att systemet S.B.R. inaktiverats av Fiats servicenät.
TRIPPMÄTARE B
MODE
snabbt tryck
på knappen
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 27

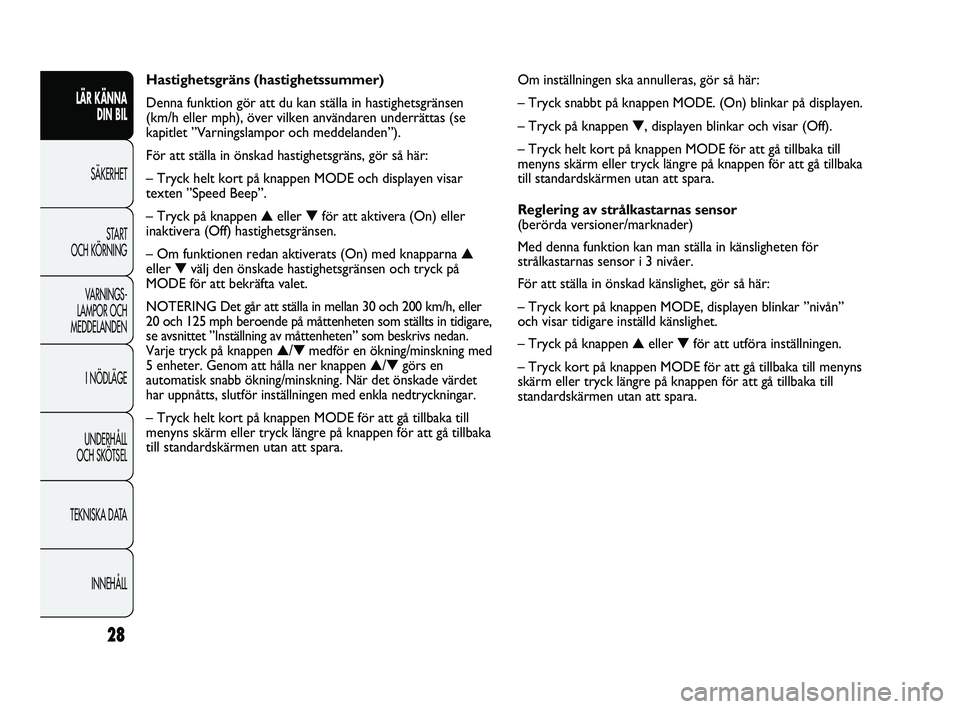

Om inställningen ska annulleras, gör så här:
– Tryck snabbt på knappen MODE. (On) blinkar på displayen.
– Tryck på knappen ▼, displayen blinkar och visar (Off).
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Reglering av strålkastarnas sensor
(berörda versioner/marknader)
Med denna funktion kan man ställa in känsligheten för
strålkastarnas sensor i 3 nivåer.
För att ställa in önskad känslighet, gör så här:
– Tryck kort på knappen MODE, displayen blinkar ”nivån”
och visar tidigare inställd känslighet.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck kort på knappen MODE för att gå tillbaka till menyns
skärm eller tryck längre på knappen för att gå tillbaka till
standardskärmen utan att spara. Hastighetsgräns (hastighetssummer)
Denna funktion gör att du kan ställa in hastighetsgränsen
(km/h eller mph), över vilken användaren underrättas (se
kapitlet ”Varningslampor och meddelanden”).
För att ställa in önskad hastighetsgräns, gör så här:
– Tryck helt kort på knappen MODE och displayen visar
texten ”Speed Beep”.
– Tryck på knappen ▲eller ▼för att aktivera (On) eller
inaktivera (Off) hastighetsgränsen.
– Om funktionen redan aktiverats (On) med knapparna ▲
eller ▼välj den önskade hastighetsgränsen och tryck på
MODE för att bekräfta valet.
NOTERING
Det går att ställa in mellan 30 och 200 km/h, eller
20 och 125 mph beroende på måttenheten som ställts in tidigare,
se avsnittet ”Inställning av måttenheten” som beskrivs nedan.
Varje tryck på knappen
▲/▼medför en ökning/minskning med
5 enheter. Genom att hålla ner knappen ▲/▼görs en
automatisk snabb ökning/minskning. När det önskade värdet
har uppnåtts, slutför inställningen med enkla nedtryckningar.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
28
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 28

29
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

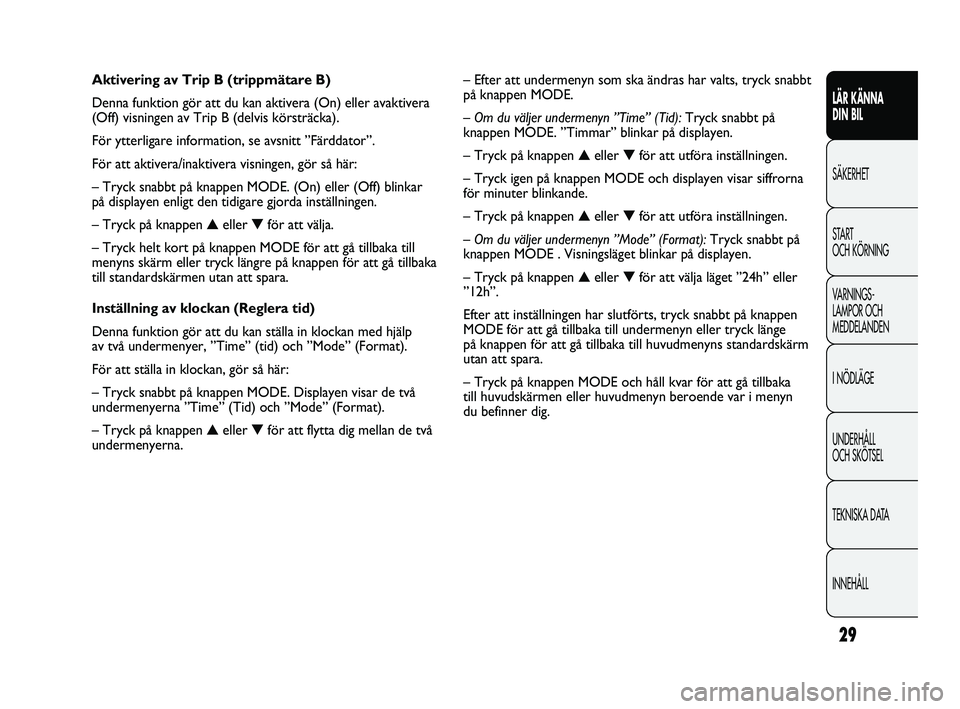

– Efter att undermenyn som ska ändras har valts, tryck snabbt
på knappen MODE.
– Om du väljer undermenyn ”Time” (Tid):Tryck snabbt på
knappen MODE. ”Timmar” blinkar på displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck igen på knappen MODE och displayen visar siffrorna
för minuter blinkande.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Om du väljer undermenyn ”Mode” (Format):Tryck snabbt på
knappen MODE . Visningsläget blinkar på displayen.
– Tryck på knappen ▲eller ▼för att välja läget ”24h” eller
”12h”.
Efter att inställningen har slutförts, tryck snabbt på knappen
MODE för att gå tillbaka till undermenyn eller tryck länge
på knappen för att gå tillbaka till huvudmenyns standardskärm
utan att spara.
– Tryck på knappen MODE och håll kvar för att gå tillbaka
till huvudskärmen eller huvudmenyn beroende var i menyn
du befinner dig. Aktivering av Trip B (trippmätare B)
Denna funktion gör att du kan aktivera (On) eller avaktivera
(Off) visningen av Trip B (delvis körsträcka).
För ytterligare information, se avsnitt ”Färddator”.
För att aktivera/inaktivera visningen, gör så här:
– Tryck snabbt på knappen MODE. (On) eller (Off) blinkar
på displayen enligt den tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Inställning av klockan (Reglera tid)
Denna funktion gör att du kan ställa in klockan med hjälp
av två undermenyer, ”Time” (tid) och ”Mode” (Format).
För att ställa in klockan, gör så här:
– Tryck snabbt på knappen MODE. Displayen visar de två
undermenyerna ”Time” (Tid) och ”Mode” (Format).
– Tryck på knappen ▲eller ▼för att flytta dig mellan de två
undermenyerna.
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 29

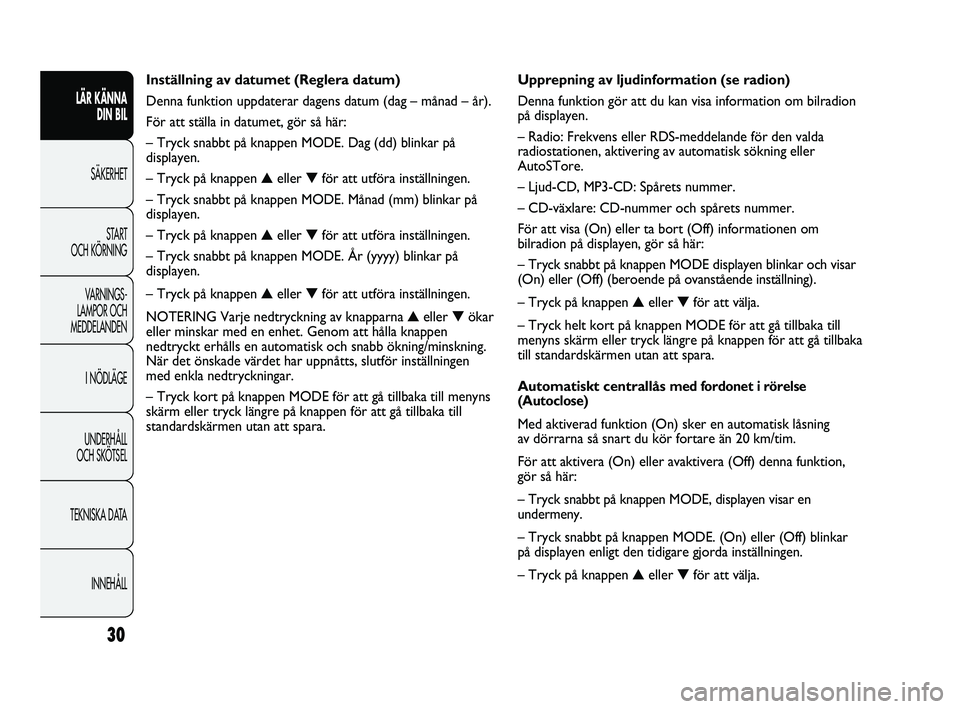

Upprepning av ljudinformation (se radion)
Denna funktion gör att du kan visa information om bilradion
på displayen.
– Radio: Frekvens eller RDS-meddelande för den valda
radiostationen, aktivering av automatisk sökning eller
AutoSTore.
– Ljud-CD, MP3-CD: Spårets nummer.
– CD-växlare: CD-nummer och spårets nummer.
För att visa (On) eller ta bort (Off) informationen om
bilradion på displayen, gör så här:
– Tryck snabbt på knappen MODE displayen blinkar och visar
(On) eller (Off) (beroende på ovanstående inställning).
– Tryck på knappen ▲eller ▼för att välja.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Automatiskt centrallås
med fordonet i rörelse
(Autoclose)
Med aktiverad funktion (On) sker en automatisk låsning
av dörrarna så snart du kör fortare än 20 km/tim.
För att aktivera (On) eller avaktivera (Off) denna funktion,
gör så här:
– Tryck snabbt på knappen MODE, displayen visar en
undermeny.
– Tryck snabbt på knappen MODE. (On) eller (Off) blinkar
på displayen enligt den tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja. Inställning av datumet (Reglera datum)
Denna funktion uppdaterar dagens datum (dag – månad – år).
För att ställa in datumet, gör så här:
– Tryck snabbt på knappen MODE. Dag (dd) blinkar på
displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck snabbt på knappen MODE. Månad (mm) blinkar på
displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck snabbt på knappen MODE. År (yyyy) blinkar på
displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
NOTERING Varje nedtryckning av knapparna ▲eller ▼ökar
eller minskar med en enhet. Genom att hålla knappen
nedtryckt erhålls en automatisk och snabb ökning/minskning.
När det önskade värdet har uppnåtts, slutför inställningen
med enkla nedtryckningar.
– Tryck kort på knappen MODE för att gå tillbaka till menyns
skärm eller tryck längre på knappen för att gå tillbaka till
standardskärmen utan att spara.
30
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 30

31
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
– Om du väljer undermenyn ”Distance” (Sträcka): Tryck snabbt
på knappen MODE. Displayen visar ”km” eller ”mi” enligt den
tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja.
– Om du väljer undermenyn ”Consumption” (Bränsleförbrukning):
Tryck snabbt på MODE. Displayen visar ”km/l”, ”l/100km”
eller ”mpg” beroende på den tidigare gjorda inställningen.
Om måttenheten för sträcka är inställd på ”km”, kan
måttenheten ställas in på displayen (km/l eller l/100km) med
hänvisning till mängden bränsle som har förbrukats.
Om enheten för avstånd ställts in på ”mi”, visar displayen
mängden bränsle som förbrukats i ”mpg”.
– Tryck på knappen ▲eller ▼för att välja.
– Om du väljer undermenyn ”Temperature” (Temperatur):Tryck
snabbt på knappen MODE. Displayen visar ”°C” eller ”°F”
enligt den tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja.
Efter att inställningen har slutförts, tryck snabbt på knappen
MODE för att gå tillbaka till undermenyn eller tryck länge på
knappen för att gå tillbaka till huvudmenyns standardskärm
utan att spara.
– Tryck på knappen MODE och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn beroende var i menyn du
befinner dig. – Tryck snabbt på knappen MODE för att gå tillbaka till
undermenyns skärm eller tryck länge på knappen för att gå
tillbaka till huvudmenyns skärm utan att spara.
– Tryck på knappen MODE och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn beroende var i menyn du
befinner dig.

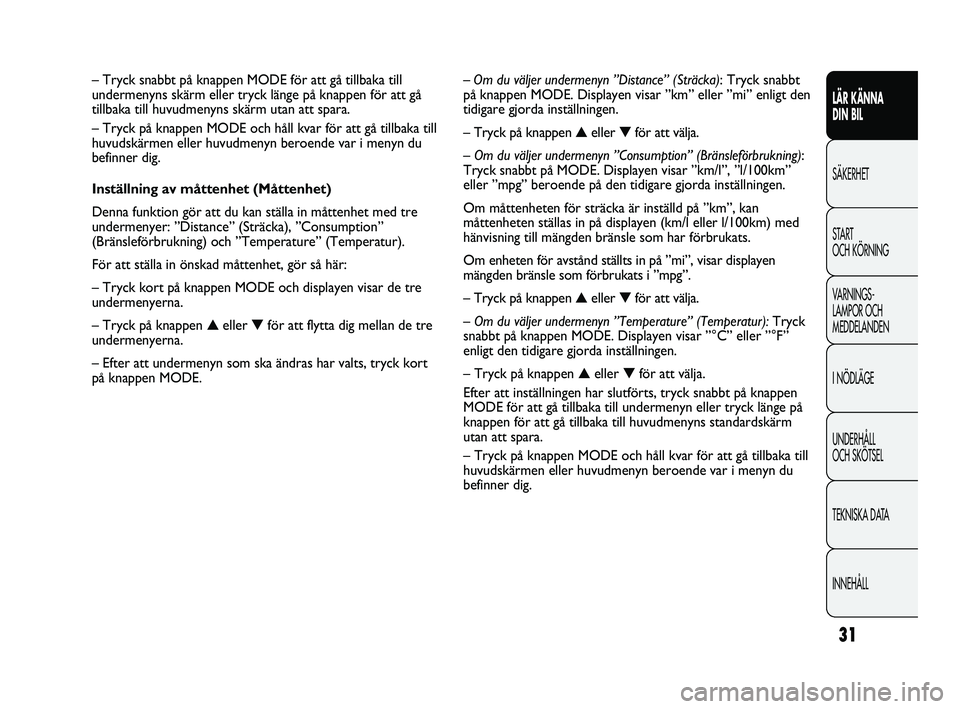

Inställning av måttenhet (Måttenhet)
Denna funktion gör att du kan ställa in måttenhet med tre
undermenyer: ”Distance” (Sträcka), ”Consumption”
(Bränsleförbrukning) och ”Temperature” (Temperatur).
För att ställa in önskad måttenhet, gör så här:
– Tryck kort på knappen MODE och displayen visar de tre
undermenyerna.
– Tryck på knappen ▲eller ▼för att flytta dig mellan de tre
undermenyerna.
– Efter att undermenyn som ska ändras har valts, tryck kort
på knappen MODE.
001-036 DUCATO LUM SVE 7ed.qxd 2-07-2010 14:05 Pagina 31
