LAMPGRUPPER BAK

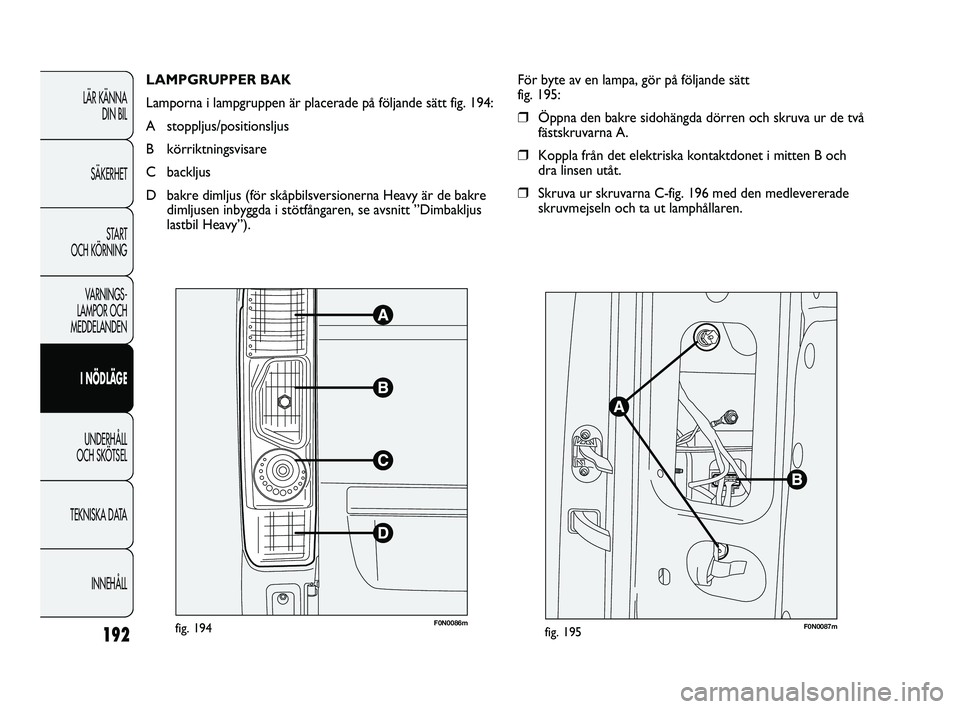

Lamporna i lampgruppen är placerade på följande sätt fig. 194:
A stoppljus/positionsljus
B körriktningsvisare
C backljus
D bakre dimljus (för skåpbilsversionerna Heavy är de bakre
dimljusen inbyggda i stötfångaren, se avsnitt ”Dimbakljus
lastbil Heavy”).
192
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0086mfig. 194
För byte av en lampa, gör på följande sätt
fig. 195:
❒Öppna den bakre sidohängda dörren och skruva ur de två
fästskruvarna A.
❒Koppla från det elektriska kontaktdonet i mitten B och
dra linsen utåt.
❒Skruva ur skruvarna C-fig. 196 med den medlevererade
skruvmejseln och ta ut lamphållaren.
F0N0087mfig. 195
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 192

193
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0088mfig. 196

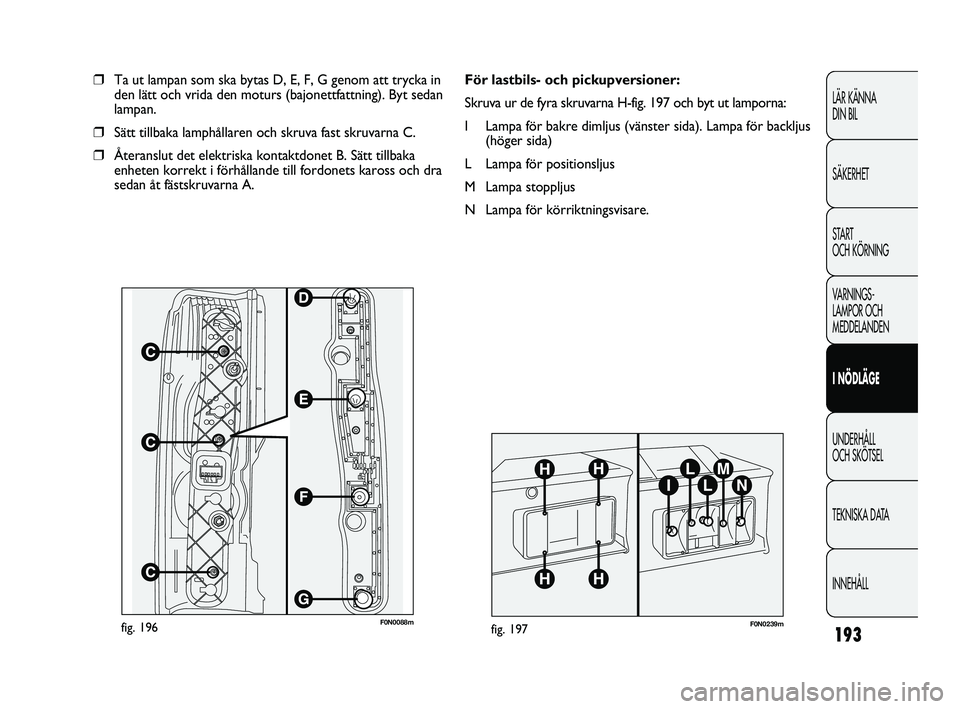

❒Ta ut lampan som ska bytas D, E, F, G genom att trycka in
den lätt och vrida den moturs (bajonettfattning). Byt sedan
lampan.
❒Sätt tillbaka lamphållaren och skruva fast skruvarna C.
❒Återanslut det elektriska kontaktdonet B. Sätt tillbaka
enheten korrekt i förhållande till fordonets kaross och dra
sedan åt fästskruvarna A.
F0N0239mfig. 197
För lastbils- och pickupversioner:
Skruva ur de fyra skruvarna H-fig. 197 och byt ut lamporna:
I Lampa för bakre dimljus (vänster sida). Lampa för backljus
(höger sida)
L Lampa för positionsljus
M Lampa stoppljus
N Lampa för körriktningsvisare.
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 193

F0N0241mfig. 198
BAKRE DIMLJUS (skåpbil Heavy)

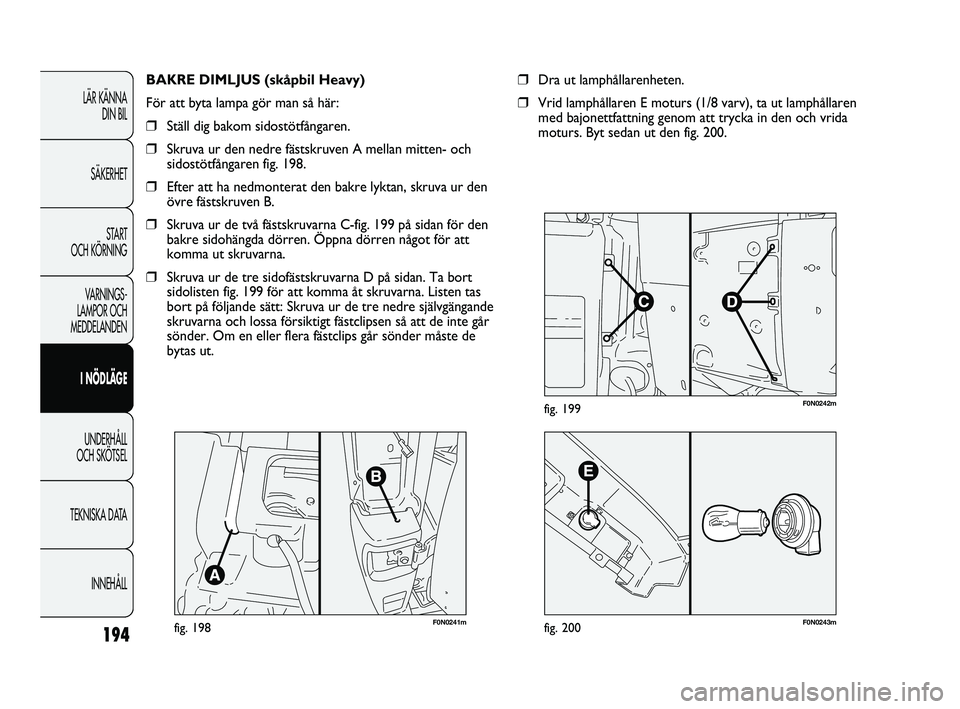

För att byta lampa gör man så här:
❒Ställ dig bakom sidostötfångaren.
❒Skruva ur den nedre fästskruven A mellan mitten- och
sidostötfångaren fig. 198.
❒Efter att ha nedmonterat den bakre lyktan, skruva ur den
övre fästskruven B.
❒Skruva ur de två fästskruvarna C-fig. 199 på sidan för den
bakre sidohängda dörren. Öppna dörren något för att
komma ut skruvarna.
❒Skruva ur de tre sidofästskruvarna D på sidan. Ta bort
sidolisten fig. 199 för att komma åt skruvarna. Listen tas
bort på följande sätt: Skruva ur de tre nedre självgängande
skruvarna och lossa försiktigt fästclipsen så att de inte går
sönder. Om en eller flera fästclips går sönder måste de
bytas ut.
194
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0242mfig. 199
F0N0243mfig. 200
❒Dra ut lamphållarenheten.
❒Vrid lamphållaren E moturs (1/8 varv), ta ut lamphållaren
med bajonettfattning genom att trycka in den och vrida
moturs. Byt sedan ut den fig. 200.
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 194

195
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

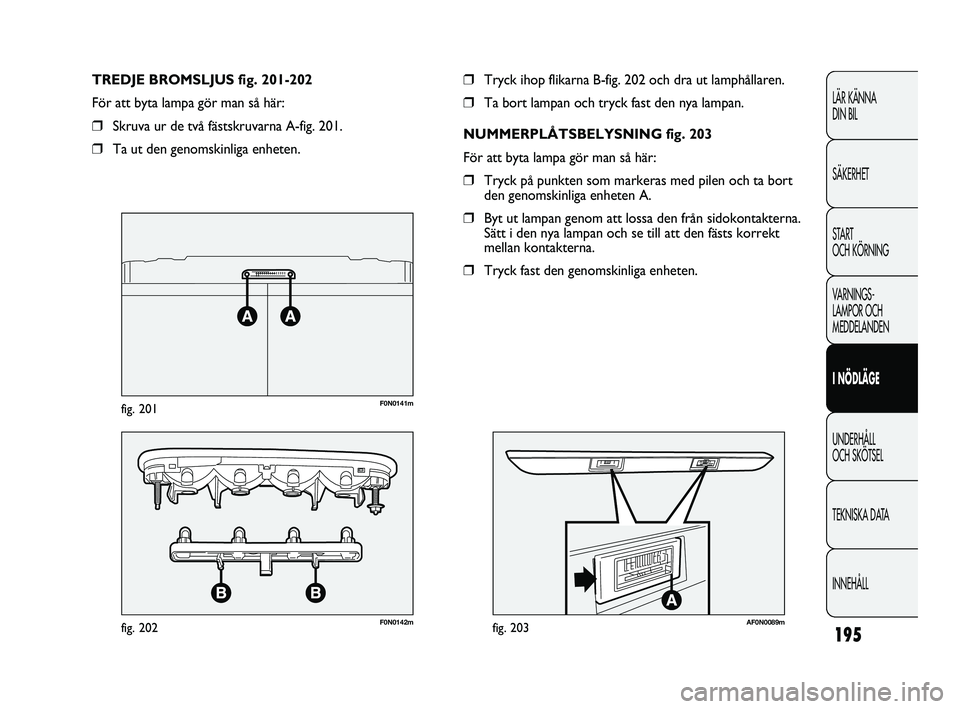

❒Tryck ihop flikarna B-fig. 202 och dra ut lamphållaren.
❒Ta bort lampan och tryck fast den nya lampan.
NUMMERPLÅTSBELYSNING fig. 203
För att byta lampa gör man så här:
❒Tryck på punkten som markeras med pilen och ta bort
den genomskinliga enheten A.
❒Byt ut lampan genom att lossa den från sidokontakterna.
Sätt i den nya lampan och se till att den fästs korrekt
mellan kontakterna.
❒Tryck fast den genomskinliga enheten. TREDJE BROMSLJUS fig. 201-202
För att byta lampa gör man så här:
❒Skruva ur de två fästskruvarna A-fig. 201.
❒Ta ut den genomskinliga enheten.
F0N0141mfig. 201
F0N0142mfig. 202AF0N0089mfig. 203
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 195

F0N0244mfig. 204

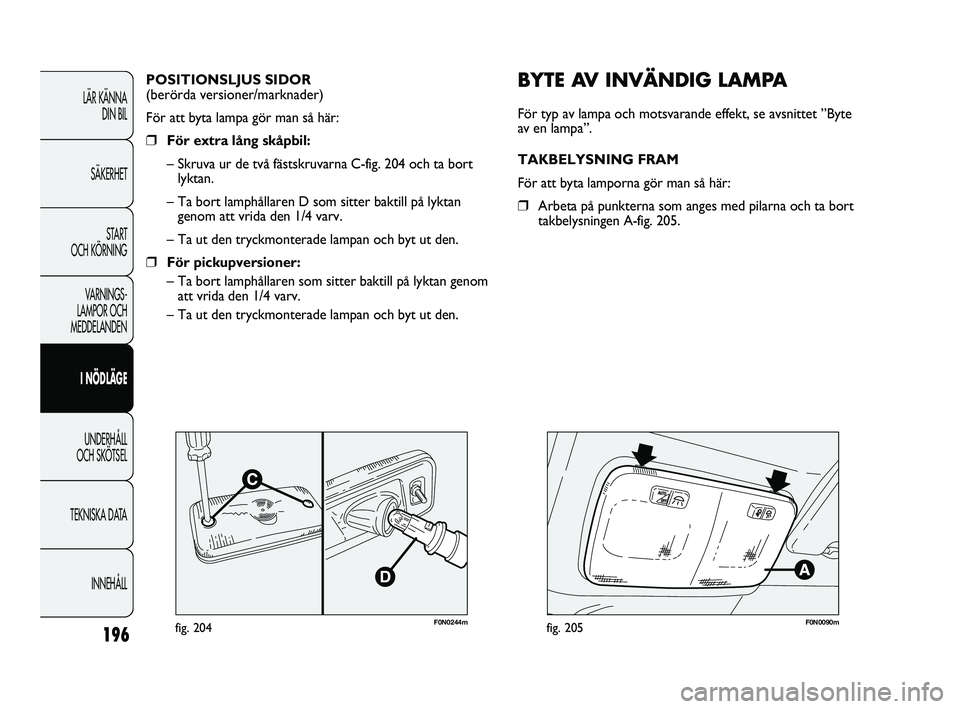

BYTE AV INVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se avsnittet ”Byte
av en lampa”.
TAKBELYSNING FRAM
För att byta lamporna gör man så här:
❒Arbeta på punkterna som anges med pilarna och ta bort
takbelysningen A-fig. 205. POSITIONSLJUS SIDOR
(berörda versioner/marknader)
För att byta lampa gör man så här:
❒För extra lång skåpbil:
– Skruva ur de två fästskruvarna C-fig. 204 och ta bort
lyktan.
– Ta bort lamphållaren D som sitter baktill på lyktan
genom att vrida den 1/4 varv.
– Ta ut den tryckmonterade lampan och byt ut den.
❒För pickupversioner:
– Ta bort lamphållaren som sitter baktill på lyktan genom
att vrida den 1/4 varv.
– Ta ut den tryckmonterade lampan och byt ut den.
196
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0090mfig. 205
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 196

197
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0091mfig. 206

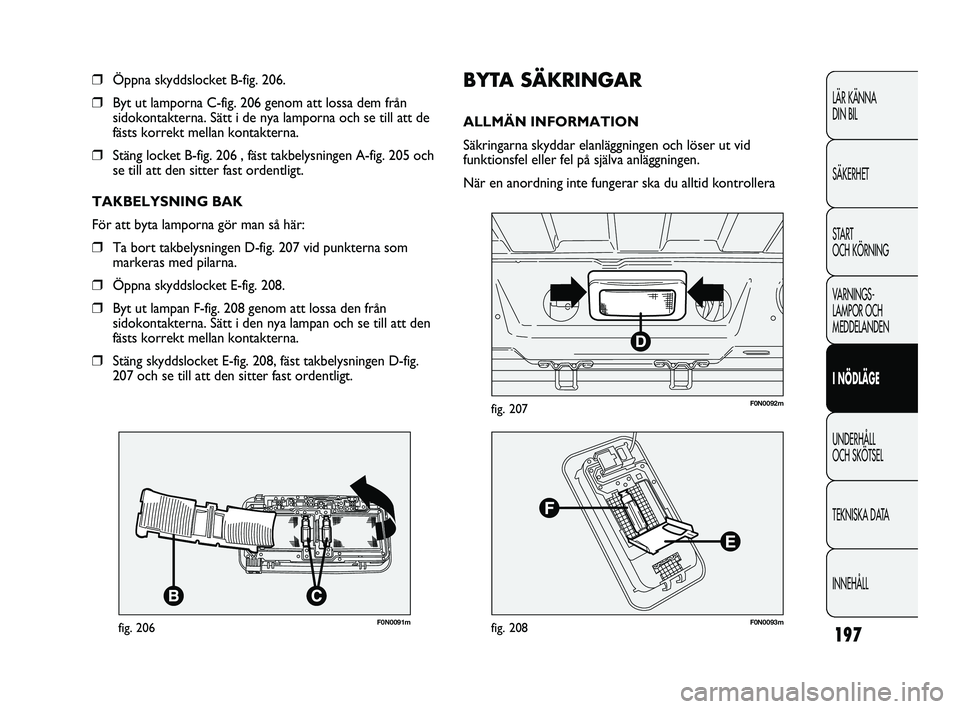

❒Öppna skyddslocket B-fig. 206.
❒Byt ut lamporna C-fig. 206 genom att lossa dem från
sidokontakterna. Sätt i de nya lamporna och se till att de
fästs korrekt mellan kontakterna.
❒Stäng locket B-fig. 206 , fäst takbelysningen A-fig. 205 och
se till att den sitter fast ordentligt.
TAKBELYSNING BAK
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D-fig. 207 vid punkterna som
markeras med pilarna.
❒Öppna skyddslocket E-fig. 208.
❒Byt ut lampan F-fig. 208 genom att lossa den från
sidokontakterna. Sätt i den nya lampan och se till att den
fästs korrekt mellan kontakterna.
❒Stäng skyddslocket E-fig. 208, fäst takbelysningen D-fig.
207 och se till att den sitter fast ordentligt.
F0N0093mfig. 208
F0N0092mfig. 207
BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och löser ut vid
funktionsfel eller fel på själva anläggningen.
När en anordning inte fungerar ska du alltid kontrollera
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 197

F0N0094mfig. 209

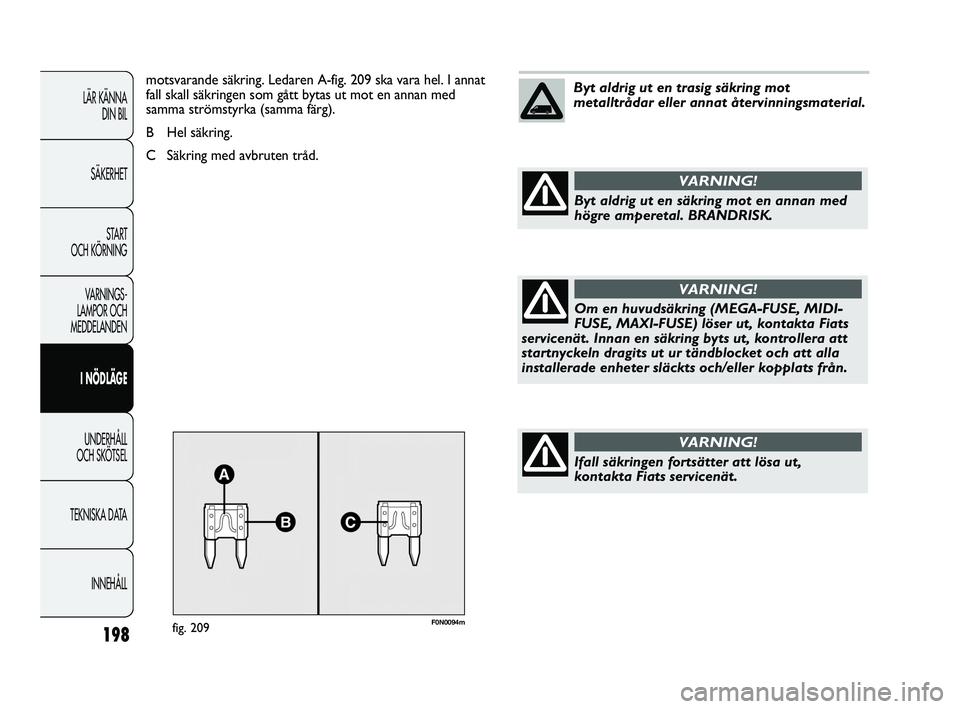

motsvarande säkring. Ledaren A-fig. 209 ska vara hel. I annat
fall skall säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B Hel säkring.
C Säkring med avbruten tråd.
198
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Byt aldrig ut en trasig säkring mot
metalltrådar eller annat återvinningsmaterial.
Byt aldrig ut en säkring mot en annan med
högre amperetal. BRANDRISK.
VARNING!
Om en huvudsäkring (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) löser ut, kontakta Fiats
servicenät. Innan en säkring byts ut, kontrollera att
startnyckeln dragits ut ur tändblocket och att alla
installerade enheter släckts och/eller kopplats från.
VARNING!
Ifall säkringen fortsätter att lösa ut,
kontakta Fiats servicenät.
VARNING!
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 198

199
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Huvudsäkringar för säkerhetssystemet
(airbagar, bromssystem), motordriftsystemen
(motor, växellåda) eller styrsystemet ska bytas av
Fiats servicenät.
VARNING!
F0N0095mfig. 210F0N0096mfig. 211
Styrenhet motorrum
Ta bort skyddslocket fig. 212 för att komma åt säkringsboxen
fig. 213.
Extra säkringsbox höger mittstolpe
(berörda versioner/marknader)
Ta bort skyddslocket fig. 214 för att komma åt säkringsboxen
fig. 215.

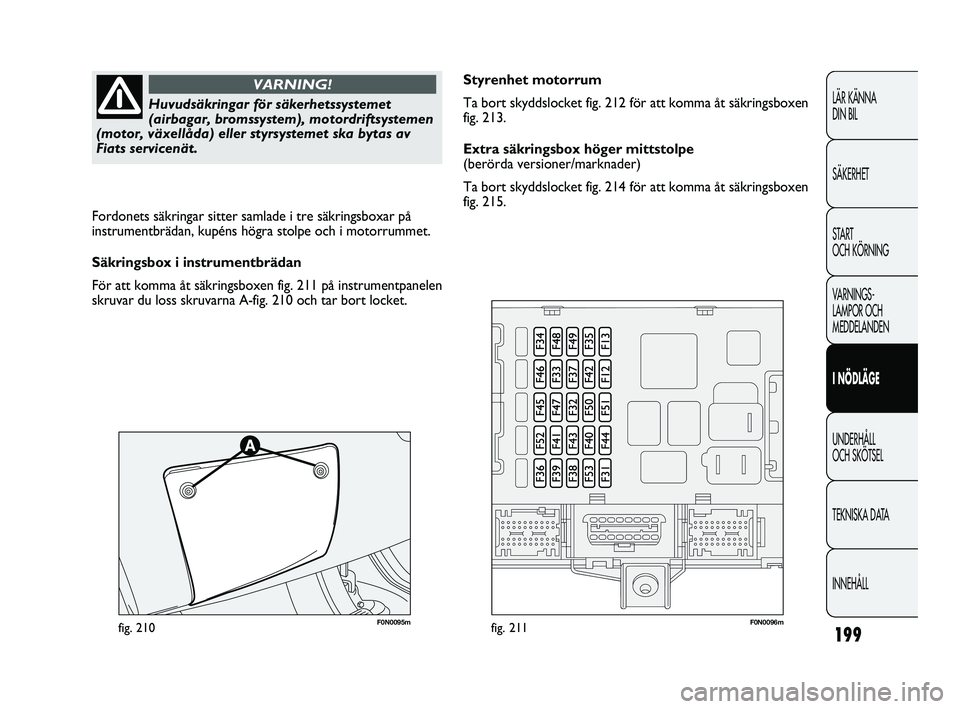

Fordonets säkringar sitter samlade i tre säkringsboxar på
instrumentbrädan, kupéns högra stolpe och i motorrummet.
Säkringsbox i instrumentbrädan
För att komma åt säkringsboxen fig. 211 på instrumentpanelen
skruvar du loss skruvarna A-fig. 210 och tar bort locket.
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 199
