2010 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

184
F0N0828mfig. 181

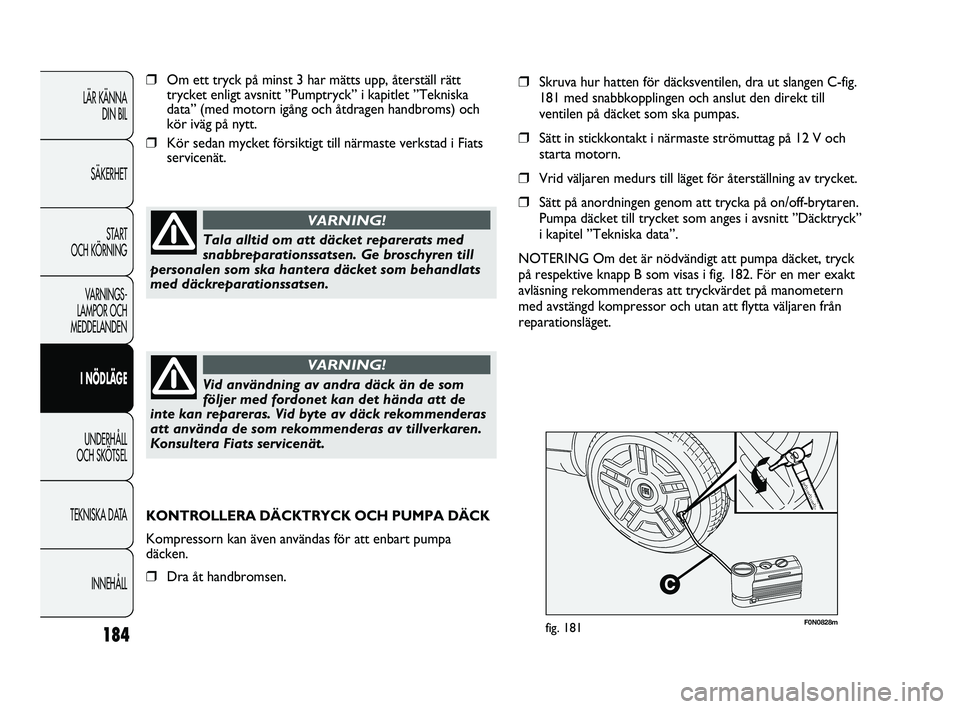

❒Om ett tryck på minst 3 har mätts upp, återställ rätt
trycket enligt avsnitt ”Pumptryck” i kapitlet ”Tekniska
data” (med motorn igång och åtdragen handbroms) och
kör iväg på nytt.
❒Kör sedan mycket försiktigt till närmaste verkstad i Fiats
servicenät.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Tala alltid om att däcket reparerats med
snabbreparationssatsen. Ge broschyren till
personalen som ska hantera däcket som behandlats
med däckreparationssatsen.
VARNING!
Vid användning av andra däck än de som
följer med fordonet kan det hända att de
inte kan repareras. Vid byte av däck rekommenderas
att använda de som rekommenderas av tillverkaren.
Konsultera Fiats servicenät.
VARNING!
❒Skruva hur hatten för däcksventilen, dra ut slangen C-fig.
181 med snabbkopplingen och anslut den direkt till
ventilen på däcket som ska pumpas.
❒Sätt in stickkontakt i närmaste strömuttag på 12 V och
starta motorn.
❒Vrid väljaren medurs till läget för återställning av trycket.
❒Sätt på anordningen genom att trycka på on/off-brytaren.
Pumpa däcket till trycket som anges i avsnitt ”Däcktryck”
i kapitel ”Tekniska data”.
NOTERING Om det är nödvändigt att pumpa däcket, tryck
på respektive knapp B som visas i fig. 182. För en mer exakt
avläsning rekommenderas att tryckvärdet på manometern
med avstängd kompressor och utan att flytta väljaren från
reparationsläget.
KONTROLLERA DÄCKTRYCK OCH PUMPA DÄCK
Kompressorn kan även användas för att enbart pumpa
däcken.
❒Dra åt handbromsen.
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 184

185
B
F0N0830mfig. 182
F0N0829mfig. 183

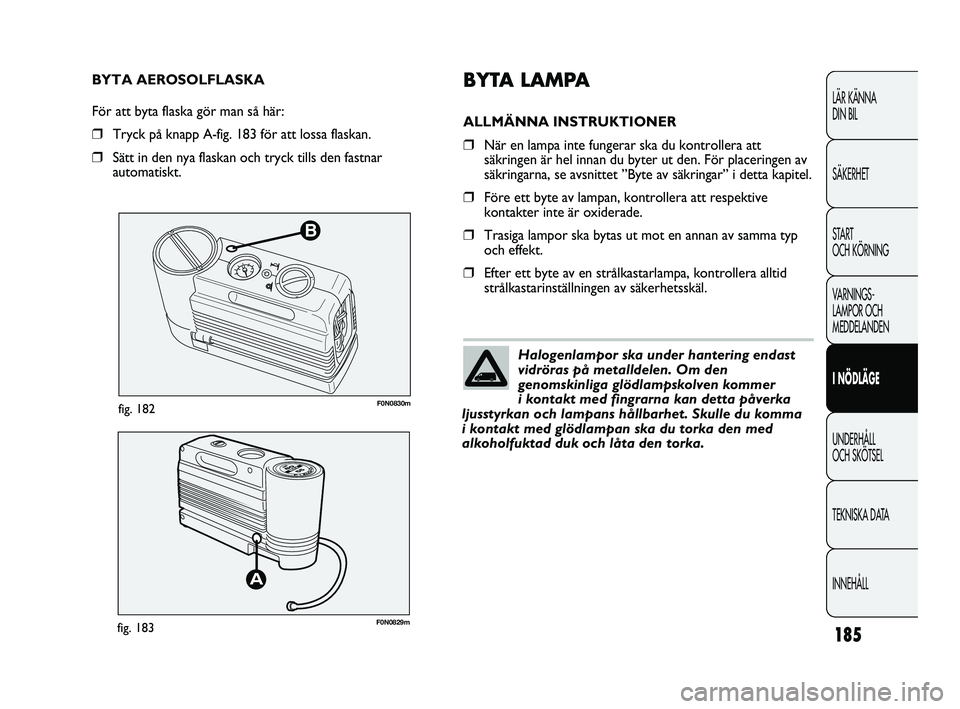

BYTA LAMPA
ALLMÄNNA INSTRUKTIONER
❒När en lampa inte fungerar ska du kontrollera att
säkringen är hel innan du byter ut den. För placeringen av
säkringarna, se avsnittet ”Byte av säkringar” i detta kapitel.
❒Före ett byte av lampan, kontrollera att respektive
kontakter inte är oxiderade.
❒Trasiga lampor ska bytas ut mot en annan av samma typ
och effekt.
❒Efter ett byte av en strålkastarlampa, kontrollera alltid
strålkastarinställningen av säkerhetsskäl. BYTA AEROSOLFLASKA
För att byta flaska gör man så här:
❒Tryck på knapp A-fig. 183 för att lossa flaskan.
❒Sätt in den nya flaskan och tryck tills den fastnar
automatiskt.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Halogenlampor ska under hantering endast
vidröras på metalldelen. Om den
genomskinliga glödlampskolven kommer
i kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Skulle du komma
i kontakt med glödlampan ska du torka den med
alkoholfuktad duk och låta den torka.
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 185

186
F0N0078mfig. 184
Ändringar och reparationer av elsystemet
(elektroniska styrenheter) som utförs
felaktigt och utan hänsyn till systemets tekniska
egenskapar kan orsaka felfunktioner och risk för
bränder.
VARNING!
Halogenlampor innehåller trycksatt gas.
Om de går sönder kan glasskärvor spridas.
VARNING!
VARNING! Det kan bildas en tunna hinna med imma på
insidan av strålkastarna. Det är inget fel utan är ett naturligt
fenomen p.g.a. låg temperatur och luftfuktighet. Imman
kommer att försvinna när strålkastarna tänds. Om det finns
droppar inuti strålkastaren betyder det att vatten har trängt
in. Kontakta Fiats servicenät.

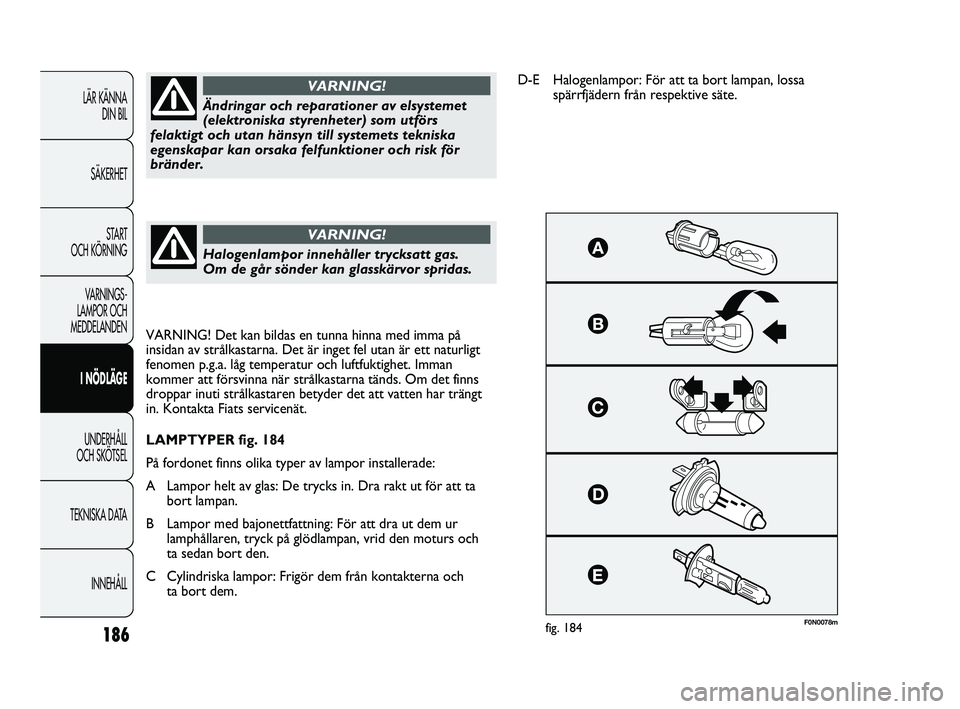

LAMPTYPER fig. 184
På fordonet finns olika typer av lampor installerade:
A Lampor helt av glas: De trycks in. Dra rakt ut för att ta
bort lampan.
B Lampor med bajonettfattning: För att dra ut dem ur
lamphållaren, tryck på glödlampan, vrid den moturs och
ta sedan bort den.
C Cylindriska lampor: Frigör dem från kontakterna och
ta bort dem.D-E Halogenlampor: För att ta bort lampan, lossa
spärrfjädern från respektive säte.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 186

55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 WH1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C

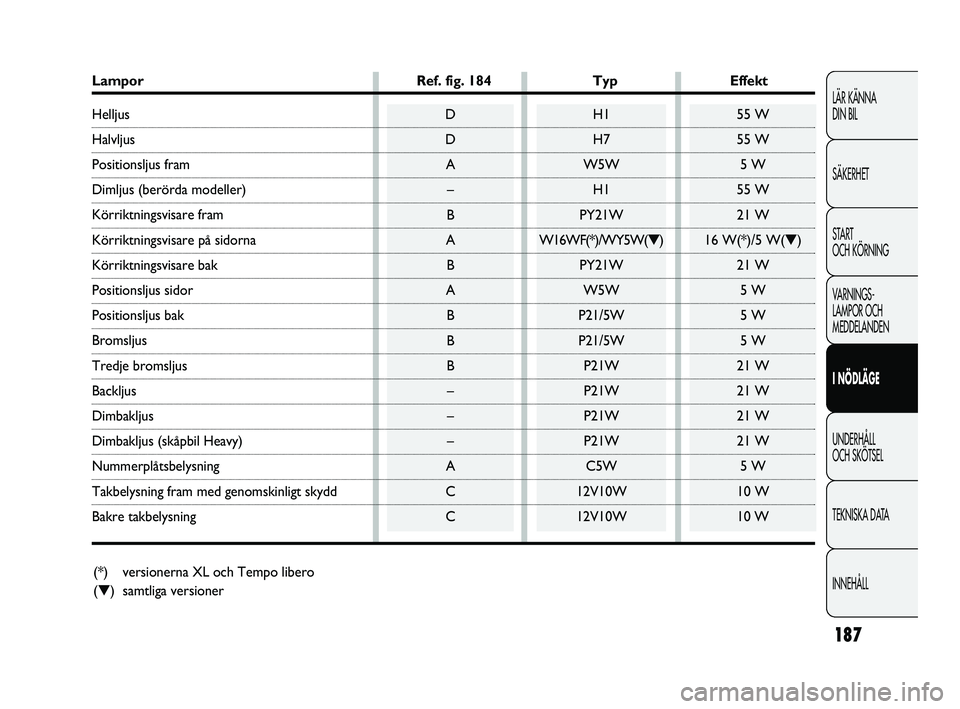

Lampor Ref. fig. 184 Typ Effekt
Helljus
Halvljus
Positionsljus fram
Dimljus (berörda modeller)
Körriktningsvisare fram
Körriktningsvisare på sidorna
Körriktningsvisare bak
Positionsljus sidor
Positionsljus bak
Bromsljus
Tredje bromsljus
Backljus
Dimbakljus
Dimbakljus (skåpbil Heavy)
Nummerplåtsbelysning
Takbelysning fram med genomskinligt skydd
Bakre takbelysning
187
(*) versionerna XL och Tempo libero
(▼) samtliga versioner
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 187

188
F0N0079mfig. 185F0N0080mfig. 186
För byte av halvljusens lampa ska du ta bort pluggen
A-fig. 186.
För byte av halvljusens/positionsljusens lampa ska du ta bort
pluggen B-fig. 186.
För byte av körriktningsvisarnas lampa ska du ta bort
lamphållaren C-fig. 186.
När bytet är klart, montera locken riktigt och se till att de

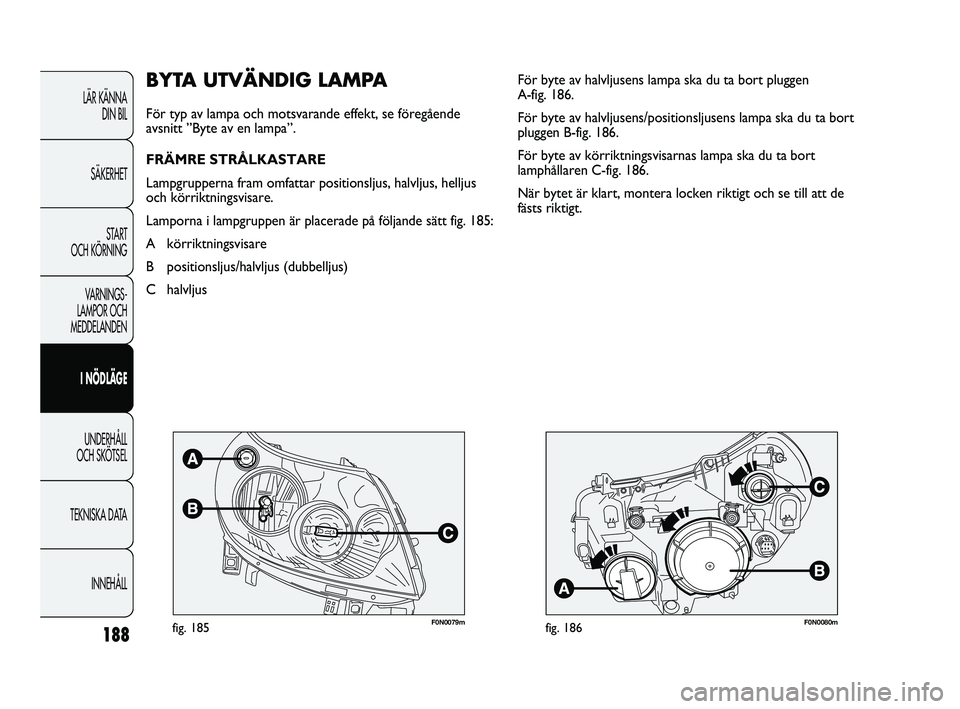

fästs riktigt.BYTA UTVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se föregående
avsnitt ”Byte av en lampa”.
FRÄMRE STRÅLKASTARE
Lampgrupperna fram omfattar positionsljus, halvljus, helljus
och körriktningsvisare.
Lamporna i lampgruppen är placerade på följande sätt fig. 185:
A körriktningsvisare
B positionsljus/halvljus (dubbelljus)
C halvljus
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 188

189
F0N0082mfig. 187F0N0083mfig. 188

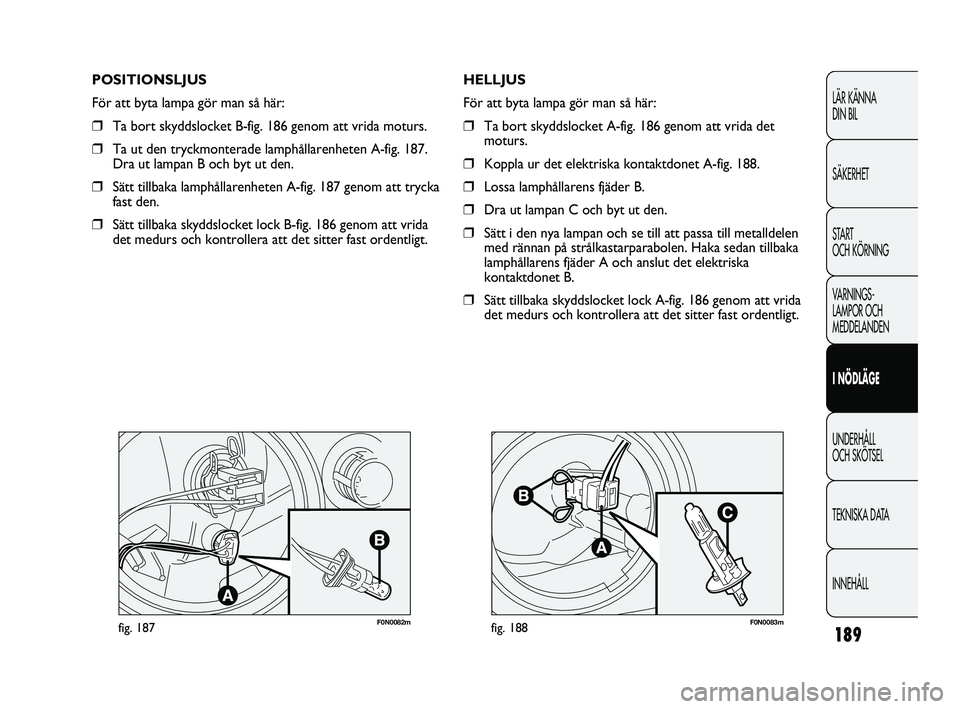

HELLJUS
För att byta lampa gör man så här:
❒Ta bort skyddslocket A-fig. 186 genom att vrida det
moturs.
❒Koppla ur det elektriska kontaktdonet A-fig. 188.
❒Lossa lamphållarens fjäder B.
❒Dra ut lampan C och byt ut den.
❒Sätt i den nya lampan och se till att passa till metalldelen
med rännan på strålkastarparabolen. Haka sedan tillbaka
lamphållarens fjäder A och anslut det elektriska
kontaktdonet B.
❒Sätt tillbaka skyddslocket lock A-fig. 186 genom att vrida
det medurs och kontrollera att det sitter fast ordentligt. POSITIONSLJUS
För att byta lampa gör man så här:
❒Ta bort skyddslocket B-fig. 186 genom att vrida moturs.
❒Ta ut den tryckmonterade lamphållarenheten A-fig. 187.
Dra ut lampan B och byt ut den.
❒Sätt tillbaka lamphållarenheten A-fig. 187 genom att trycka
fast den.
❒Sätt tillbaka skyddslocket lock B-fig. 186 genom att vrida
det medurs och kontrollera att det sitter fast ordentligt.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 189

190
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0081mfig. 189

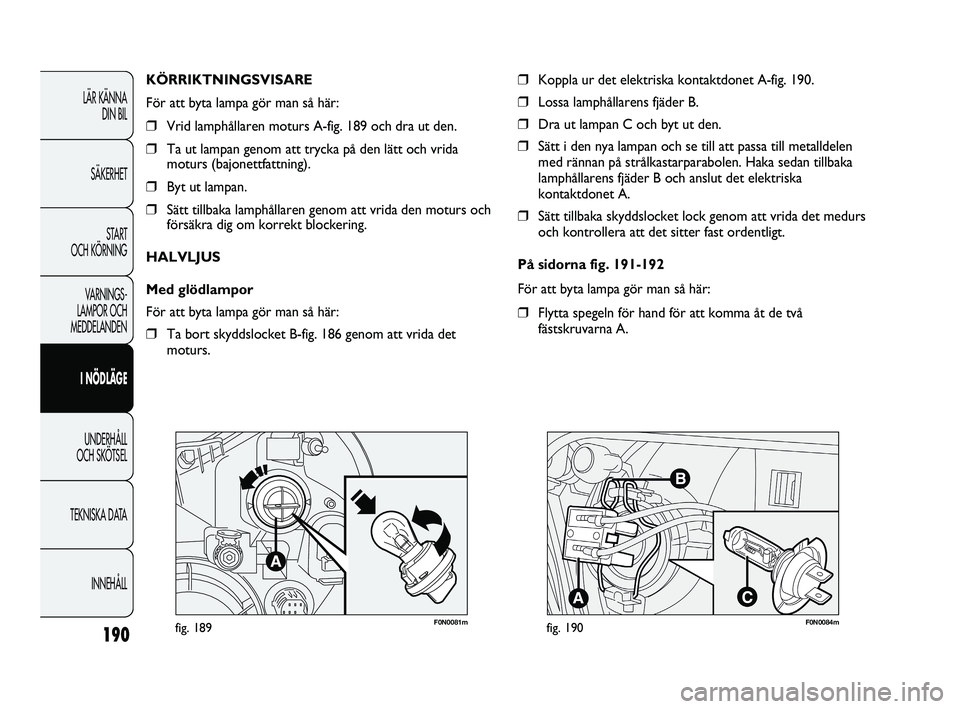

KÖRRIKTNINGSVISARE
För att byta lampa gör man så här:
❒Vrid lamphållaren moturs A-fig. 189 och dra ut den.
❒Ta ut lampan genom att trycka på den lätt och vrida
moturs (bajonettfattning).
❒Byt ut lampan.
❒Sätt tillbaka lamphållaren genom att vrida den moturs och
försäkra dig om korrekt blockering.
HALVLJUS
Med glödlampor
För att byta lampa gör man så här:
❒Ta bort skyddslocket B-fig. 186 genom att vrida det
moturs.
❒Koppla ur det elektriska kontaktdonet A-fig. 190.
❒Lossa lamphållarens fjäder B.
❒Dra ut lampan C och byt ut den.
❒Sätt i den nya lampan och se till att passa till metalldelen
med rännan på strålkastarparabolen. Haka sedan tillbaka
lamphållarens fjäder B och anslut det elektriska
kontaktdonet A.
❒Sätt tillbaka skyddslocket lock genom att vrida det medurs
och kontrollera att det sitter fast ordentligt.
På sidorna fig. 191-192
För att byta lampa gör man så här:
❒Flytta spegeln för hand för att komma åt de två
fästskruvarna A.
F0N0084mfig. 190
173-206 DUCATO LUM SVE 8ed 27-10-2010 16:36 Pagina 190

191
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0169mfig. 191
❒Skruva ur skruvarna med den medlevererade kryssmejseln
och dra ut lamphållarenheten genom att lossa den från
hakarna.
❒Skruva ur lampan B moturs och byt ut den.
F0N0170mfig. 192
DIMLJUS
(berörda versioner/marknader)
För byte av främre dimljus A-fig. 193, gör på följande sätt:
❒Vrid ratten helt åt vänster.
❒Öppna luckan på skyddet för det främre hjulhuset genom
att skruva ur den självgängande skruven.
❒Ta bort bajonettpluggen.
❒Lossa kontaktdonet.
❒Lossa lamphållarens fjäder.
❒Ta bort lampan och byt ut den.
❒Sätt i den nya lampan och se till att passa till metalldelen
med rännan på strålkastarparabolen. Haka sedan tillbaka
lamphållarens fjäder och anslut det elektriska
kontaktdonet.
❒Sätt tillbaka bajonettpluggen.
F0N0339mfig. 193
