2010 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

88

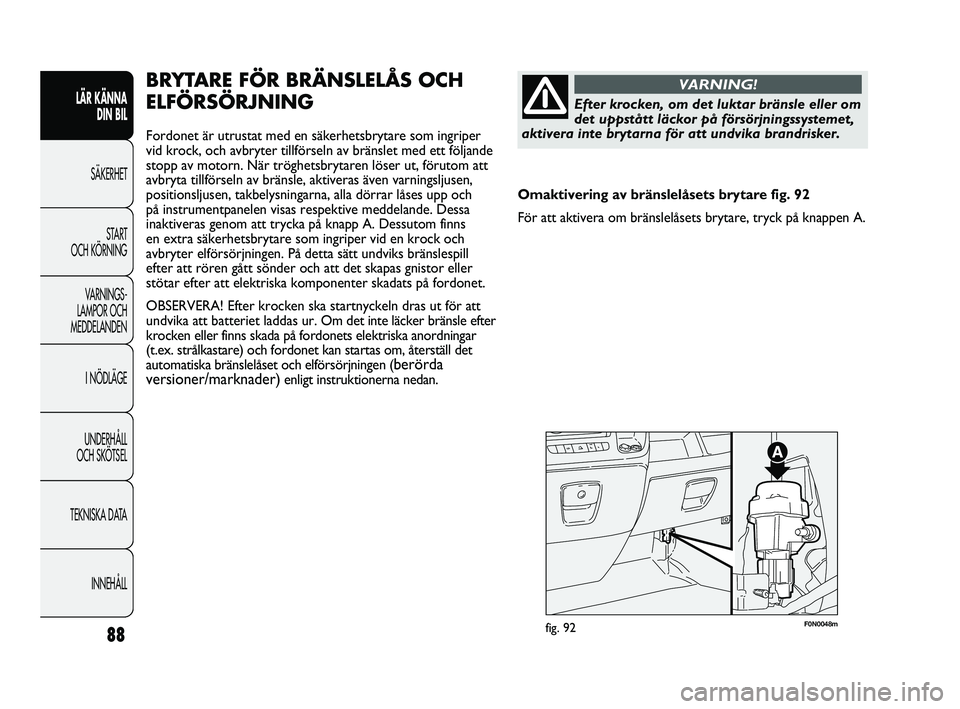

F0N0048mfig. 92
BRYTARE FÖR BRÄNSLELÅS OCH
ELFÖRSÖRJNING
Fordonet är utrustat med en säkerhetsbrytare som ingriper
vid krock, och avbryter tillförseln av bränslet med ett följande
stopp av motorn. När tröghetsbrytaren löser ut, förutom att
avbryta tillförseln av bränsle, aktiveras även varningsljusen,
positionsljusen, takbelysningarna, alla dörrar låses upp och
på instrumentpanelen visas respektive meddelande. Dessa
inaktiveras genom att trycka på knapp A. Dessutom finns
en extra säkerhetsbrytare som ingriper vid en krock och
avbryter elförsörjningen. På detta sätt undviks bränslespill
efter att rören gått sönder och att det skapas gnistor eller
stötar efter att elektriska komponenter skadats på fordonet.
OBSERVERA! Efter krocken ska startnyckeln dras ut för att
undvika att batteriet laddas ur. Om det inte läcker bränsle efter
krocken eller finns skada på fordonets elektriska anordningar
(t.ex. strålkastare) och fordonet kan startas om, återställ det
automatiska bränslelåset och elförsörjningen (
berörda
versioner/marknader)enligt instruktionerna nedan.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLEfter krocken, om det luktar bränsle eller om
det uppstått läckor på försörjningssystemet,
aktivera inte brytarna för att undvika brandrisker.
VARNING!
Omaktivering av bränslelåsets brytare fig. 92
För att aktivera om bränslelåsets brytare, tryck på knappen A.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 88

89

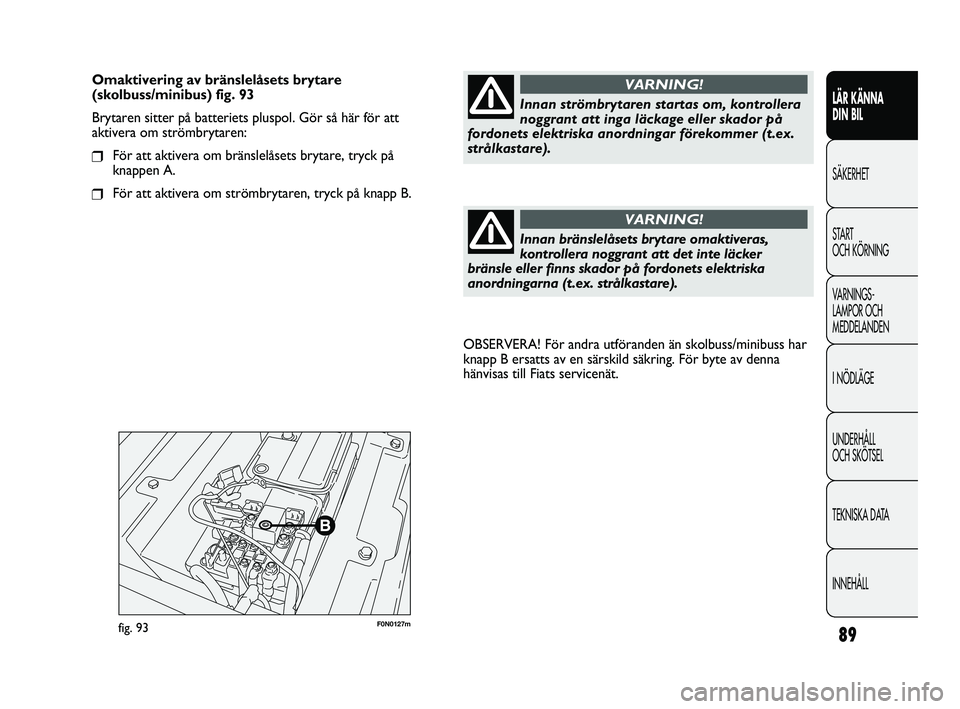

F0N0127mfig. 93
OBSERVERA! För andra utföranden än skolbuss/minibuss har
knapp B ersatts av en särskild säkring. För byte av denna
hänvisas till Fiats servicenät.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLInnan strömbrytaren startas om, kontrollera
noggrant att inga läckage eller skador på
fordonets elektriska anordningar förekommer (t.ex.
strålkastare).
VARNING!
Innan bränslelåsets brytare omaktiveras,
kontrollera noggrant att det inte läcker
bränsle eller finns skador på fordonets elektriska
anordningarna (t.ex. strålkastare).
VARNING!
Omaktivering av bränslelåsets brytare
(skolbuss/minibus) fig. 93
Brytaren sitter på batteriets pluspol. Gör så här för att
aktivera om strömbrytaren:
❒För att aktivera om bränslelåsets brytare, tryck på
knappen A.
❒För att aktivera om strömbrytaren, tryck på knapp B.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 89

90
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

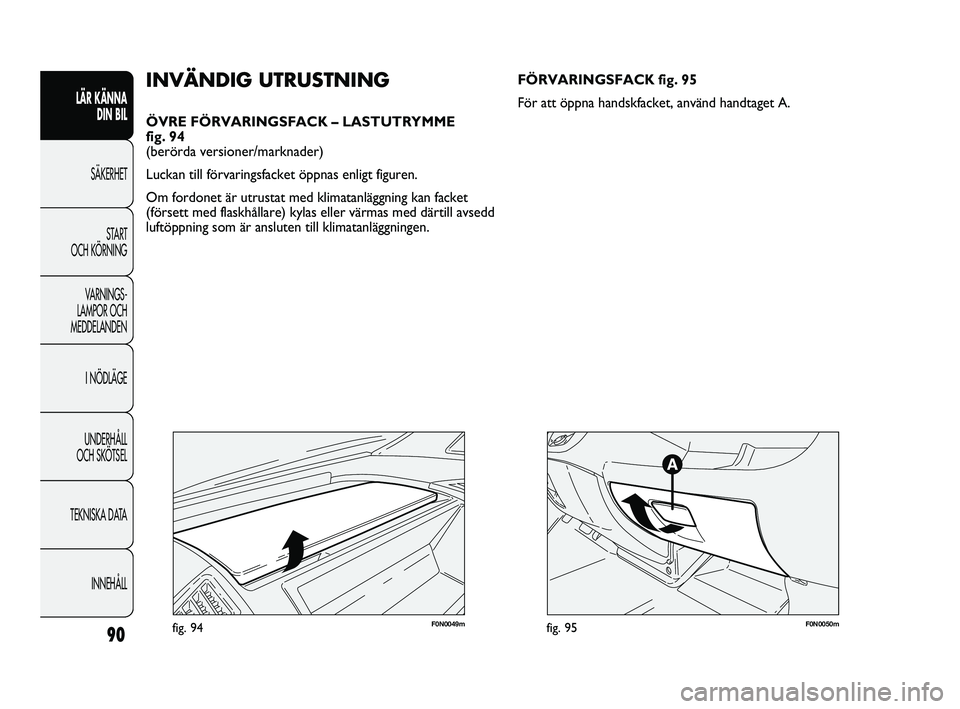

F0N0049mfig. 94
INVÄNDIG UTRUSTNING
ÖVRE FÖRVARINGSFACK – LASTUTRYMME
fig. 94
(berörda versioner/marknader)
Luckan till förvaringsfacket öppnas enligt figuren.
Om fordonet är utrustat med klimatanläggning kan facket
(försett med flaskhållare) kylas eller värmas med därtill avsedd
luftöppning som är ansluten till klimatanläggningen.FÖRVARINGSFACK fig. 95
För att öppna handskfacket, använd handtaget A.
F0N0050mfig. 95
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 90

91
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

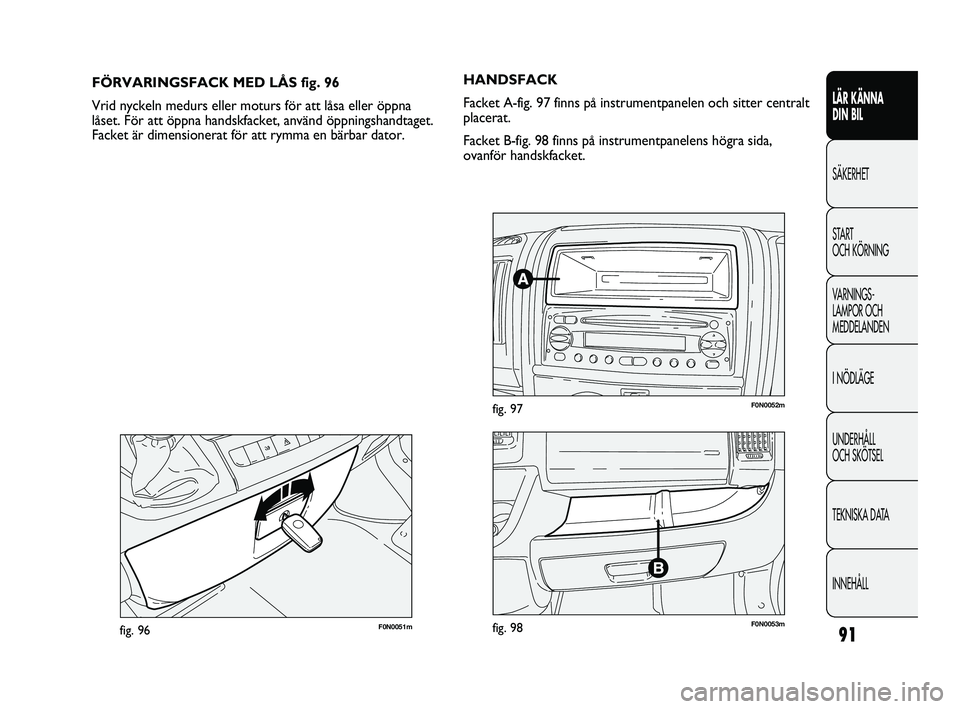

F0N0051mfig. 96
FÖRVARINGSFACK MED LÅS fig. 96
Vrid nyckeln medurs eller moturs för att låsa eller öppna
låset. För att öppna handskfacket, använd öppningshandtaget.
Facket är dimensionerat för att rymma en bärbar dator.HANDSFACK
Facket A-fig. 97 finns på instrumentpanelen och sitter centralt
placerat.
Facket B-fig. 98 finns på instrumentpanelens högra sida,
ovanför handskfacket.
F0N0052mfig. 97
F0N0053mfig. 98
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 91

92

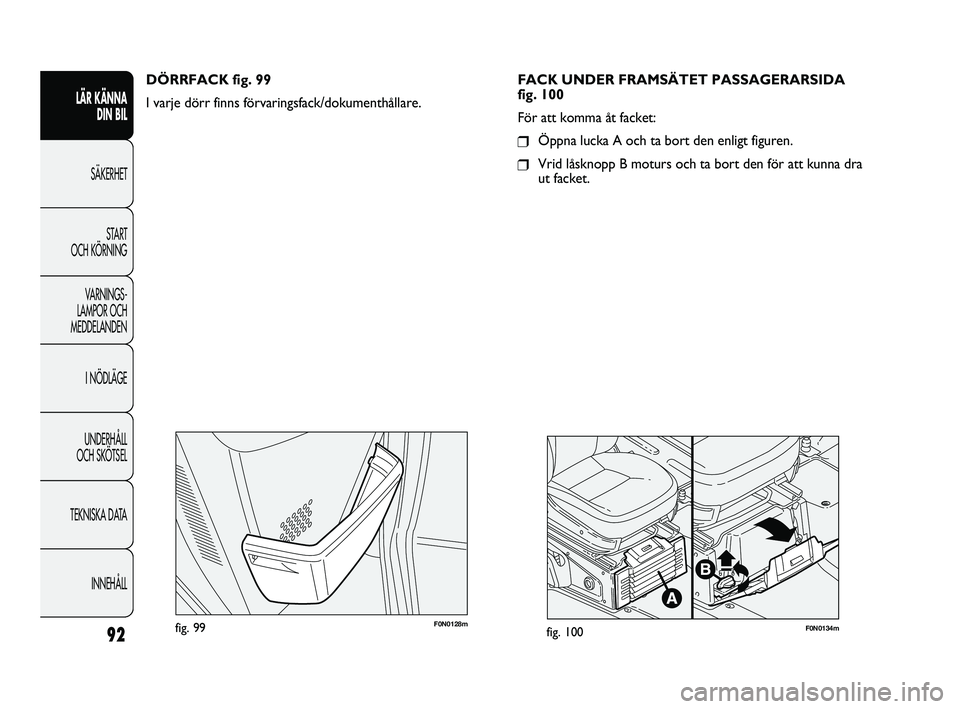

F0N0128mfig. 99F0N0134mfig. 100
FACK UNDER FRAMSÄTET PASSAGERARSIDA
fig. 100
För att komma åt facket:
❒Öppna lucka A och ta bort den enligt figuren.
❒Vrid låsknopp B moturs och ta bort den för att kunna dra
ut facket.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
DÖRRFACK fig. 99
I varje dörr finns förvaringsfack/dokumenthållare.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 92

93

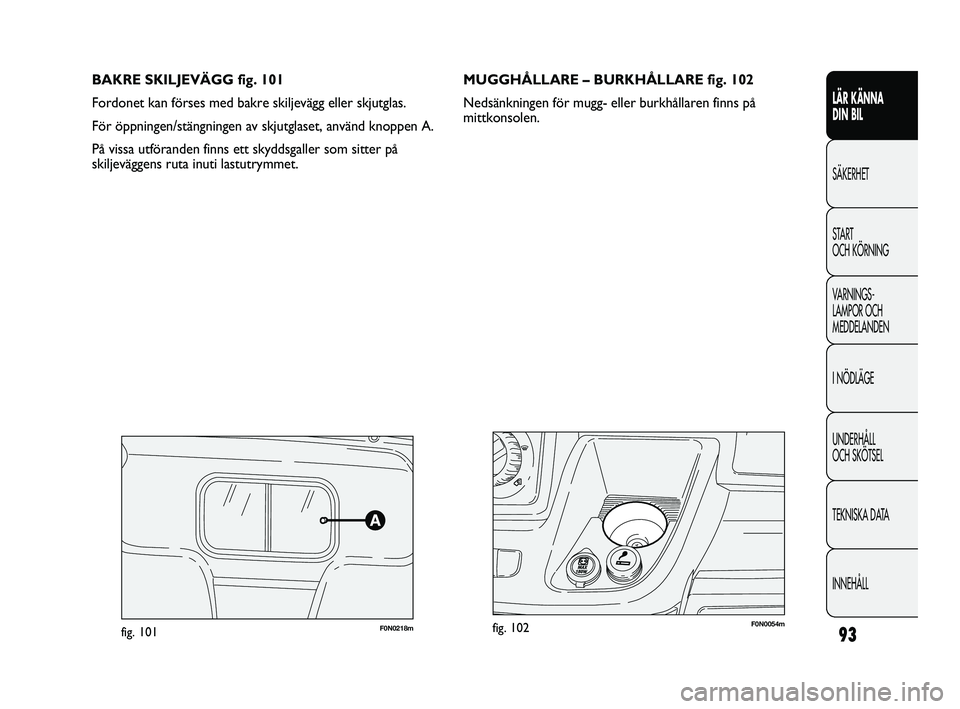

BAKRE SKILJEVÄGG fig. 101
Fordonet kan förses med bakre skiljevägg eller skjutglas.
För öppningen/stängningen av skjutglaset, använd knoppen A.
På vissa utföranden finns ett skyddsgaller som sitter på
skiljeväggens ruta inuti lastutrymmet.
F0N0218mfig. 101
MUGGHÅLLARE – BURKHÅLLARE fig. 102
Nedsänkningen för mugg- eller burkhållaren finns på
mittkonsolen.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0054mfig. 102
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 93

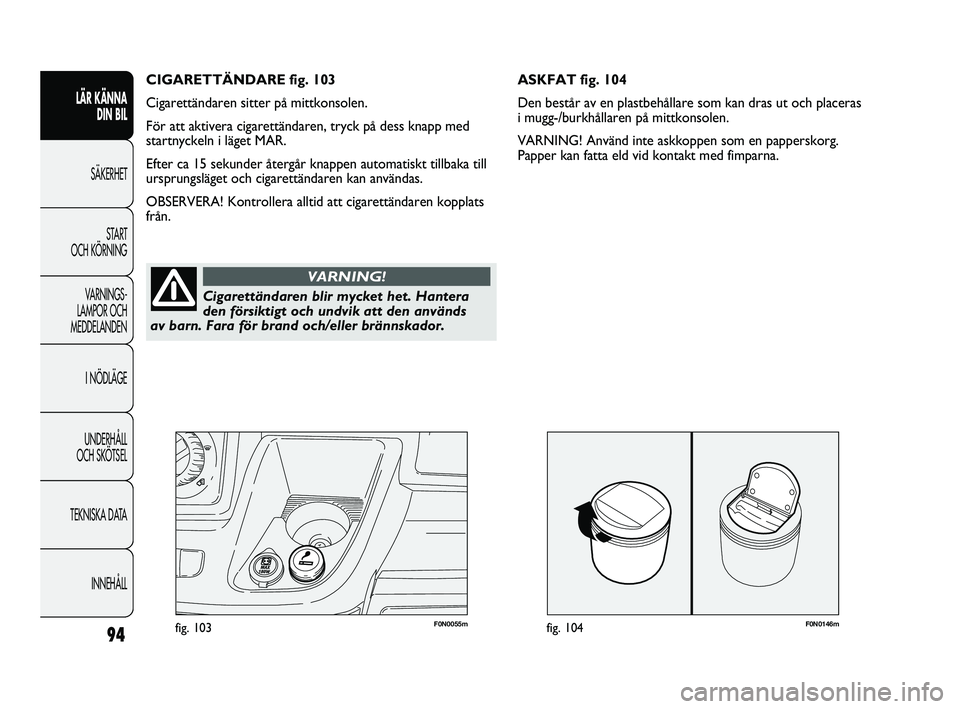

F0N0146mfig. 10494
F0N0055mfig. 103
ASKFAT fig. 104
Den består av en plastbehållare som kan dras ut och placeras
i mugg-/burkhållaren på mittkonsolen.
VARNING! Använd inte askkoppen som en papperskorg.
Papper kan fatta eld vid kontakt med fimparna. CIGARETTÄNDARE fig. 103
Cigarettändaren sitter på mittkonsolen.
För att aktivera cigarettändaren, tryck på dess knapp med
startnyckeln i läget MAR.
Efter ca 15 sekunder återgår knappen automatiskt tillbaka till
ursprungsläget och cigarettändaren kan användas.
OBSERVERA! Kontrollera alltid att cigarettändaren kopplats
från.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Cigarettändaren blir mycket het. Hantera
den försiktigt och undvik att den används
av barn. Fara för brand och/eller brännskador.
VARNING!
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 94

95

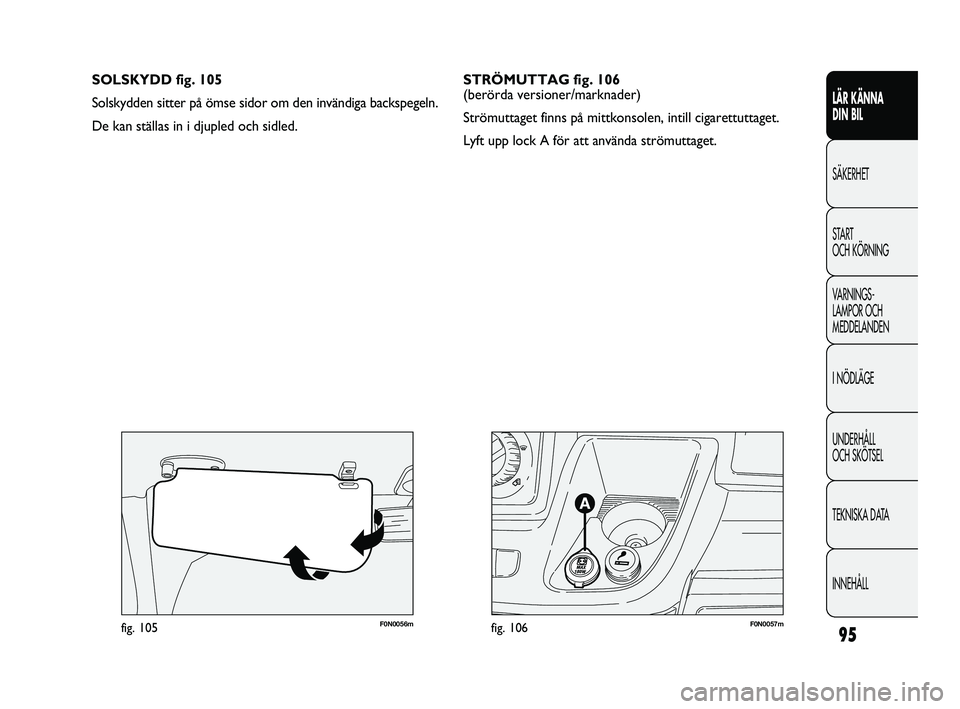

F0N0057mfig. 106F0N0056mfig. 105
SOLSKYDD fig. 105
Solskydden sitter på ömse sidor om den invändiga backspegeln.
De kan ställas in i djupled och sidled.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
STRÖMUTTAG fig. 106
(berörda versioner/marknader)
Strömuttaget finns på mittkonsolen, intill cigarettuttaget.
Lyft upp lock A för att använda strömuttaget.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 95
