56

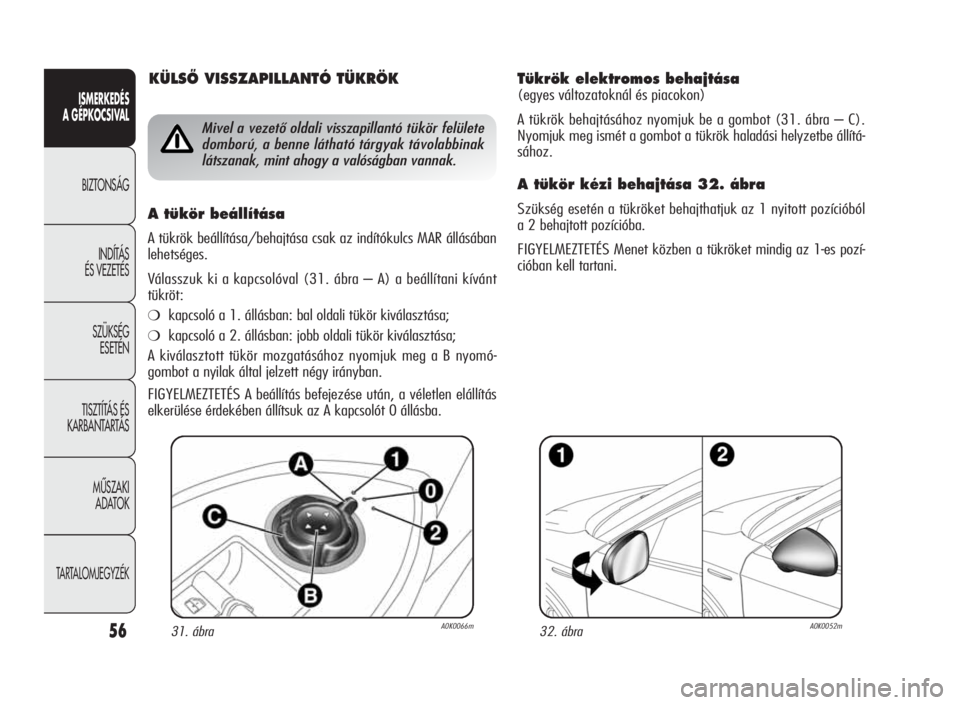

Tükrök elektromos behajtása
(egyes változatoknál és piacokon)
A tükrök behajtásához nyomjuk be a gombot (31. ábra – C).
Nyomjuk meg ismét a gombot a tükrök haladási helyzetbe állítá-
sához.
A tükör kézi behajtása 32. ábra
Szükség esetén a tükröket behajthatjuk az 1 nyitott pozícióból
a 2 behajtott pozícióba.
FIGYELMEZTETÉS Menet közben a tükröket mindig az 1-es pozí-
cióban kell tartani.A tükör beállítása
A tükrök beállítása/behajtása csak az indítókulcs MAR állásában
lehetséges.
Válasszuk ki a kapcsolóval (31. ábra – A) a beállítani kívánt
tükröt:
❍kapcsoló a 1. állásban: bal oldali tükör kiválasztása;
❍kapcsoló a 2. állásban: jobb oldali tükör kiválasztása;
A kiválasztott tükör mozgatásához nyomjuk meg a B nyomó-
gombot a nyilak által jelzett négy irányban.
FIGYELMEZTETÉS A beállítás befejezése után, a véletlen elállítás
elkerülése érdekében állítsuk az A kapcsolót 0 állásba.
31. ábraA0K0066m32. ábraA0K0052m
KÜLSÃ VISSZAPILLANTÓ TÜKRÖK
Mivel a vezető oldali visszapillantó tükör felülete
domború, a benne látható tárgyak távolabbinak
látszanak, mint ahogy a valóságban vannak.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 56

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
57

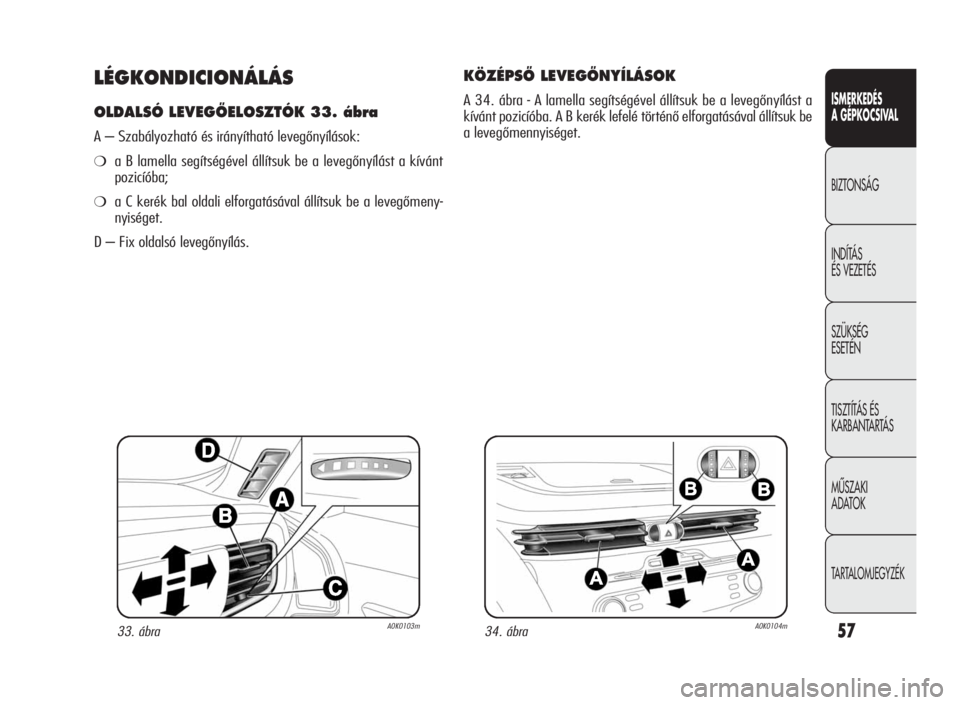

LÉGKONDICIONÁLÁS
OLDALSÓ LEVEGÃELOSZTÓK 33. ábra
A – Szabályozható és irányítható levegőnyílások:
❍a B lamella segítségével állítsuk be a levegőnyílást a kívánt
pozicíóba;
❍a C kerék bal oldali elforgatásával állítsuk be a levegőmeny-
nyiséget.
D – Fix oldalsó levegőnyílás.
33. ábraA0K0103m
KÖZÉPSÃ LEVEGÃNYÍLÁSOK
A 34. ábra - A lamella segítségével állítsuk be a levegőnyílást a
kívánt pozicíóba. A B kerék lefelé történő elforgatásával állítsuk be
a levegőmennyiséget.
34. ábraA0K0104m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 57

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
58

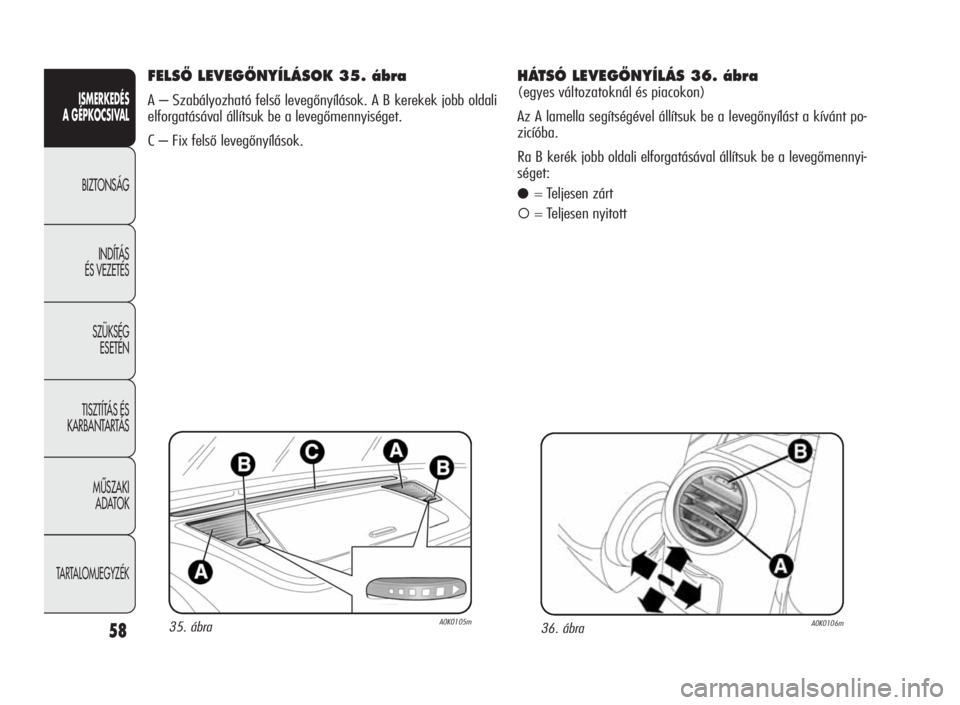

FELSÃ LEVEGÃNYÍLÁSOK 35. ábra
A – Szabályozható felső levegőnyílások. A B kerekek jobb oldali
elforgatásával állítsuk be a levegőmennyiséget.
C – Fix felső levegőnyílások.
36. ábraA0K0106m35. ábraA0K0105m
HÁTSÓ LEVEGÃNYÍLÁS 36. ábra
(egyes változatoknál és piacokon)
Az A lamella segítségével állítsuk be a levegőnyílást a kívánt po-
zicíóba.
Ra B kerék jobb oldali elforgatásával állítsuk be a levegőmennyi-
séget:
●=Teljesenzárt
= Teljesen nyitott
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 58

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
59

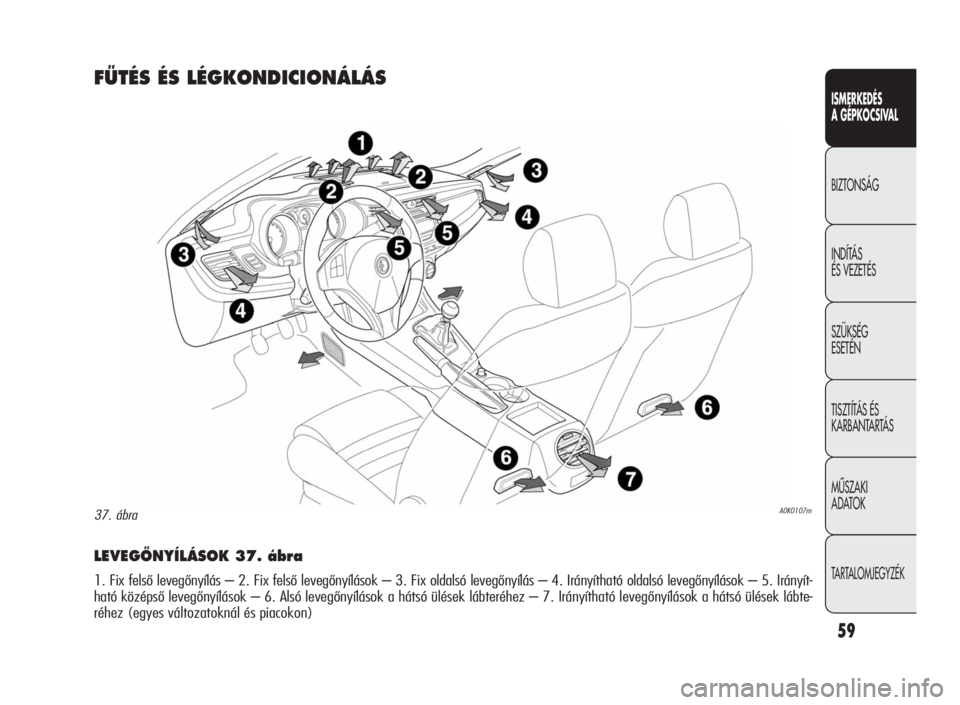

LEVEGÃNYÍLÁSOK 37. ábra
1. Fix felső levegőnyílás – 2. Fix felső levegőnyílások – 3. Fix oldalsó levegőnyílás – 4. Irányítható oldalsó levegőnyílások – 5. Irányít-
ható középső levegőnyílások – 6. Alsó levegőnyílások a hátsó ülések lábteréhez – 7. Irányítható levegőnyílások a hátsó ülések lábte-
réhez (egyes változatoknál és piacokon)
A0K0107m37. ábra
FÙTÉS ÉS LÉGKONDICIONÁLÁS
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 59

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
60

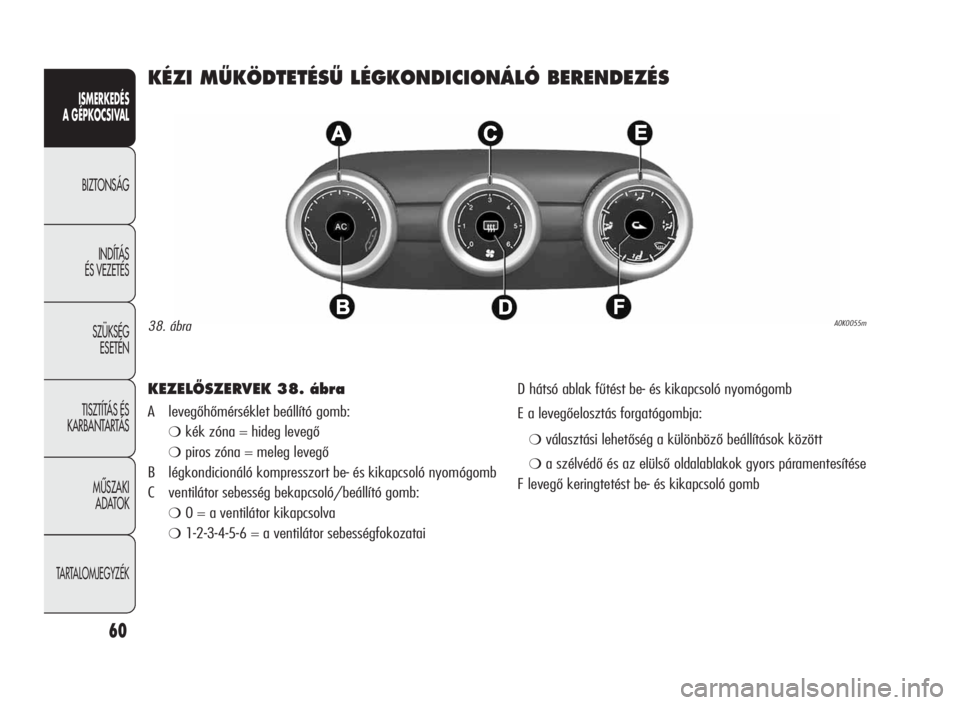

KÉZI MÙKÖDTETÉSÙ LÉGKONDICIONÁLÓ BERENDEZÉS
KEZELÃSZERVEK 38. ábra
A levegőhőmérséklet beállító gomb:
❍kék zóna = hideg levegő
❍piros zóna = meleg levegő
B légkondicionáló kompresszort be- és kikapcsoló nyomógomb
C ventilátor sebesség bekapcsoló/beállító gomb:
❍0 = a ventilátor kikapcsolva
❍1-2-3-4-5-6 = a ventilátor sebességfokozataiD hátsó ablak fűtést be- és kikapcsoló nyomógomb
E a levegőelosztás forgatógombja:
❍választási lehetőség a különböző beállítások között
❍a szélvédő és az elülső oldalablakok gyors páramentesítése
F levegő keringtetést be- és kikapcsoló gomb
38. ábraA0K0055m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 60

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
61

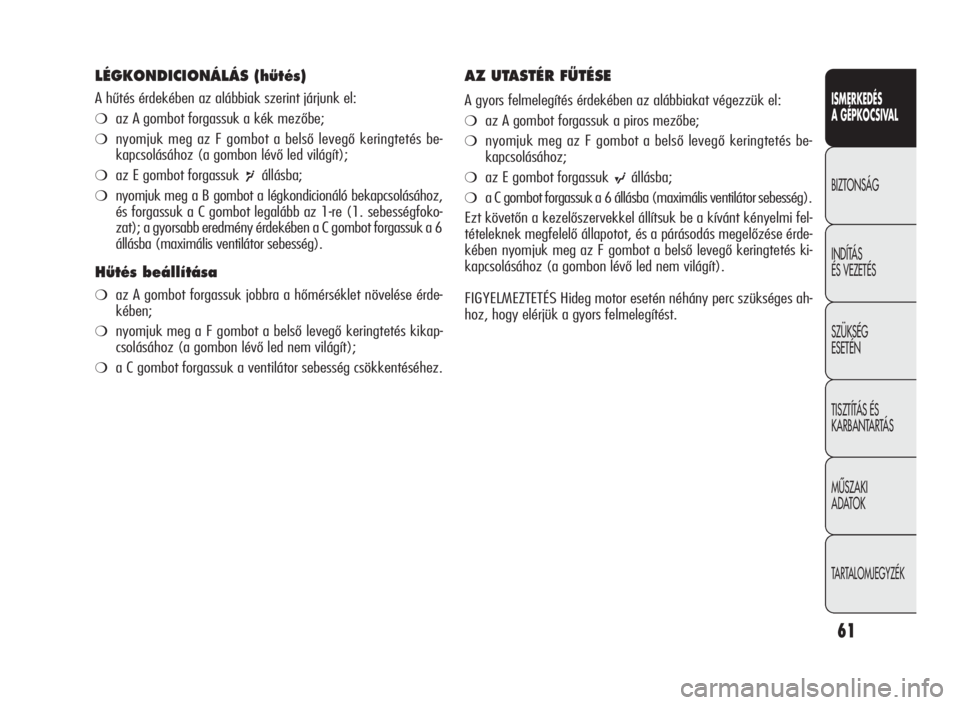

LÉGKONDICIONÁLÁS (hıtés)
A hűtés érdekében az alábbiak szerint járjunk el:
❍az A gombot forgassuk a kék mezőbe;
❍nyomjuk meg az F gombot a belső levegő keringtetés be-
kapcsolásához (a gombon lévő led világít);
❍az E gombot forgassukrállásba;
❍nyomjuk meg a B gombot a légkondicionáló bekapcsolásához,
és forgassuk a C gombot legalább az 1-re (1. sebességfoko-
zat); a gyorsabb eredmény érdekében a C gombot forgassuk a 6
állásba (maximális ventilátor sebesség).
Hıtés beállítása
❍az A gombot forgassuk jobbra a hőmérséklet növelése érde-
kében;
❍nyomjuk meg a F gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a C gombot forgassuk a ventilátor sebesség csökkentéséhez.
AZ UTASTÉR FÙTÉSE
A gyors felmelegítés érdekében az alábbiakat végezzük el:
❍az A gombot forgassuk a piros mezőbe;
❍nyomjuk meg az F gombot a belső levegő keringtetés be-
kapcsolásához;
❍az E gombot forgassuksállásba;
❍a C gombot forgassuk a 6 állásba (maximális ventilátor sebesség).
Ezt követőn a kezelőszervekkel állítsuk be a kívánt kényelmi fel-
tételeknek megfelelő állapotot, és a párásodás megelőzése érde-
kében nyomjuk meg az F gombot a belső levegő keringtetés ki-
kapcsolásához (a gombon lévő led nem világít).
FIGYELMEZTETÉS Hideg motor esetén néhány perc szükséges ah-
hoz, hogy elérjük a gyors felmelegítést.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 61

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
62

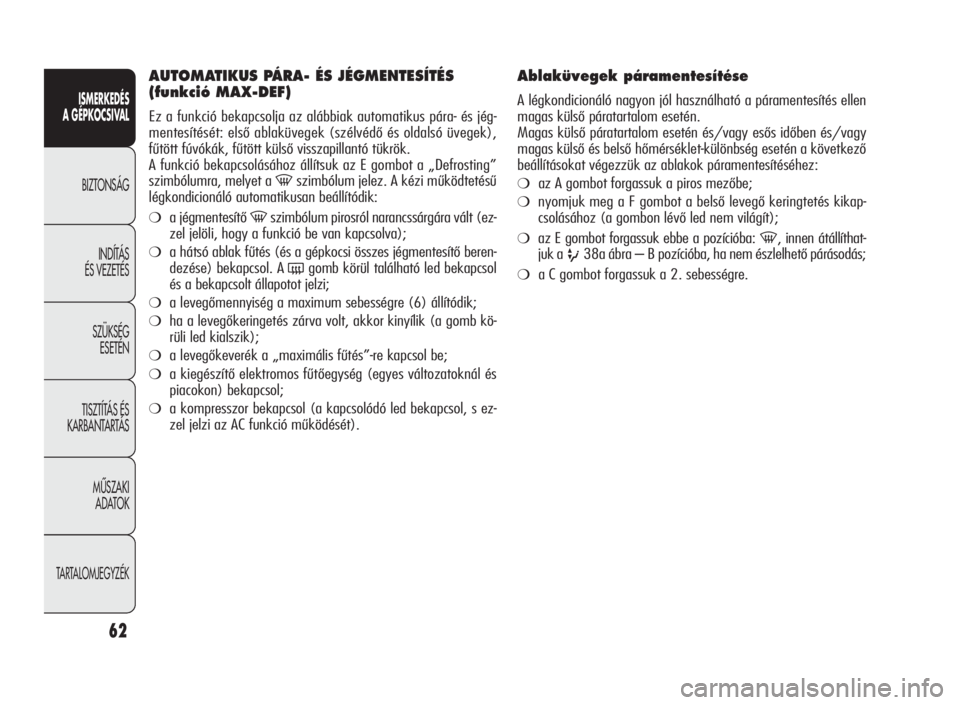

AUTOMATIKUS PÁRA- ÉS JÉGMENTESÍTÉS
(funkció MAX-DEF)
Ez a funkció bekapcsolja az alábbiak automatikus pára- és jég-
mentesítését: első ablaküvegek (szélvédő és oldalsó üvegek),
fűtött fúvókák, fűtött külső visszapillantó tükrök.
A funkció bekapcsolásához állítsuk az E gombot a „Defrosting”
szimbólumra, melyet a
-szimbólum jelez. A kézi működtetésű
légkondicionáló automatikusan beállítódik:
❍a jégmentesítő-szimbólum pirosról narancssárgára vált (ez-
zel jelöli, hogy a funkció be van kapcsolva);
❍a hátsó ablak fűtés (és a gépkocsi összes jégmentesítő beren-
dezése) bekapcsol. A
(gomb körül található led bekapcsol
és a bekapcsolt állapotot jelzi;
❍a levegőmennyiség a maximum sebességre (6) állítódik;
❍ha a levegőkeringetés zárva volt, akkor kinyílik (a gomb kö-
rüli led kialszik);
❍a levegőkeverék a „maximális fűtés”-re kapcsol be;
❍a kiegészítő elektromos fűtőegység (egyes változatoknál és
piacokon) bekapcsol;
❍a kompresszor bekapcsol (a kapcsolódó led bekapcsol, s ez-
zel jelzi az AC funkció működését).
Ablaküvegek páramentesítése
A légkondicionáló nagyon jól használható a páramentesítés ellen
magas külső páratartalom esetén.
Magas külső páratartalom esetén és/vagy esős időben és/vagy
magas külső és belső hőmérséklet-különbség esetén a következő
beállításokat végezzük az ablakok páramentesítéséhez:
❍az A gombot forgassuk a piros mezőbe;
❍nyomjuk meg a F gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍az E gombot forgassuk ebbe a pozícióba:-, innen átállíthat-
juk a
u38a ábra – B pozícióba, ha nem észlelhető párásodás;
❍a C gombot forgassuk a 2. sebességre.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 62

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
63
HÁTSÓ ABLAK PÁRA- ÉS JÉGMENTESÍTÉSE
Nyomjuk meg a D (() gombot a funkció be-/kikapcsolásához.
A funkció 20 percnyi működés után automatikusan kikapcsol.
Egyes változatoknál és piacokon a
(gomb megnyomására be-
kapcsol a külső visszapillantó tükrök, a fűtött szélvédő (egyes vál-
tozatoknál és piacokon) és a fűtött fúvókák (egyes változatok-
nál és piacokon) pára-/jégmentesítése.
FIGYELMEZTETÉS A károsodás megelőzése és a megfelelő műkö-
dés biztosítása érdekében ne ragasszunk címkét, matricát a hát-
só ablak belső felületén lévő fűtőszálakra.
BELSÃ LEVEGÃ KERINGTETÉS
Nyomjuk meg az F (v) gombot úgy, hogy a gombon lévő LED
bekapcsoljon. A szennyezett külső levegő bejutásának megaka-
dályozása érdekében alagútban vagy forgalmi dugóban tanácsos
a belső levegő keringtetés funkciót bekapcsolni.
Kerüljük a funkció hosszabb ideig tartó használatát, különösen, ha
többen utaznak a gépkocsiban, mert jelentősen fokozza az abla-
kok párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő keringtetés funkció használata le-
hetővé teszi a rendszer működésének (az utastér felfűtésének
vagy lehűtésének) meggyorsítását. Azonban nem ajánlatos be-
kapcsolni esős, hideg időben, mert ilyenkor jelentősen növeli az
ablakok párásodási hajlamát.
LEVEGÃELOSZTÁS MEGVÁLASZTÁSA
A 38. ábra – E gomb forgatásával manuálisan választhatunk az
utastér 4 különféle levegőelosztási módja között:
xA levegőáramlás irányítása a szélvédő és az első oldalabla-
kok felé pára- és jégmentesítésre.
sA levegőáramlás irányítása az első/hátsó lábtér felé. Ez
a levegőelosztási mód biztosítja az utastér gyors felfűtését.
yA levegőáramlás megosztása az első/hátsó levegőnyílások,
a műszerfali középső/oldalsó levegőnyílások, a hátsó leve-
gőnyílások, a szélvédő és az első oldalablakok pára- és jég-
mentesítésére szolgáló levegőnyílások között.
rA levegőáramlás irányítása a műszerfali középső/oldalsó
levegőnyílásokon át (az utasok teste felé).
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 63
