80
A MEMORIZÁLT SEBESSÉG NÖVELÉSE
Nyomjuk le a gázpedált, és memorizáljuk az újonnan elért se-
bességet, vagy mozgassuk a kapcsolókart felfelé (a + állásba).
A kapcsolókar minden egyes megnyomása kb. 1 km/h sebes-
ségnövekedést eredményez, míg ha a kapcsolókart folyamatosan
elfordítva tartjuk, a sebesség folyamatosan növekszik.
A MEMORIZÁLT SEBESSÉG CSÖKKENTÉSE
Kapcsoljuk ki a berendezést, és azután memorizáljuk az új se-
bességet, vagy mozgassuk a kart lefelé (a – állásba), amíg el
nem érjük az új sebességet, amelyet a kar elengedésekor a be-
rendezés automatikusan memorizál. A kapcsolókar minden egyes
megnyomása kb. 1 km/h sebességcsökkenést eredményez, míg
ha a kapcsolókart folyamatosan lefelé fordítva tartjuk, a sebes-
ség folyamatosan csökken.
A BERENDEZÉS KIKAPCSOLÁSA
A berendezés kikapcsolásához:
❍forgassuk a kapcsológyűrűt (43. ábra – A) OFF állásba;
❍állítsuk le a motort;
❍nyomjuk le a fék-, tengelykapcsoló- vagy gázpedált; ez utób-
bi esetben a rendszer nem kapcsol ki, de a gyorsítási kére-
lem elsőbbséget élvez a rendszerrel szemben. A berendezés
bekapcsolt állapotban marad, ezért a gyorsítás befejezése után
nem kell megnyomni a RES gombot az előzőleg beállított ér-
tékekhez való visszatéréshez. Bekapcsolt berendezéssel lejtőn lefelé haladva a gépkocsi sebes-
sége meghaladhatja a beállított értéket. A funkció bekapcsolt ál-
lapotát a
Üfigyelmeztető lámpa és az erre vonatkozó üzenet
(egyes változatoknál és piacokon) kigyulladása jelzi a műszer-
csoporton.
A JÁRMÙSEBESSÉG MEMORIZÁLÁSA
Az alábbiak szerint járjunk el:
❍fordítsuk a kapcsológyűrűt (43. ábra – A) az ON állásba, és
a gázpedál lenyomásával gyorsítsuk fel a gépkocsit a kívánt
sebességre;
❍mozgassuk a kapcsolókart felfelé (a + állásba) legalább 1 má-
sodpercig, majd engedjük el: a gépkocsi aktuális sebessége tá-
rolódik a memóriában, így most már felengedhetjük a gázpe-
dált.
Szükség esetén (pl. előzésnél) a sebesség a gázpedál lenyomá-
sával megnövelhető: a pedál felengedésekor a sebesség az elő-
zőleg memorizált értékre áll vissza.
A MEMORIZÁLT SEBESSÉG VISSZAÁLLÍTÁSA
Ha a berendezés a fékpedál vagy a tengelykapcsoló pedál lenyo-
mása miatt automatikusan kikapcsolt, a memorizált sebesség
a következőképpen állítható vissza:
❍a gázpedál fokozatos lenyomásával gyorsítsuk fel a gépko-
csit a memorizált sebesség értékének közelébe;
❍kapcsoljuk azt a sebességfokozatot, amely a sebesség előző
tárolásakor volt bekapcsolva;
❍nyomjuk meg a RES gombot (43. ábra – B).
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 80

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
81

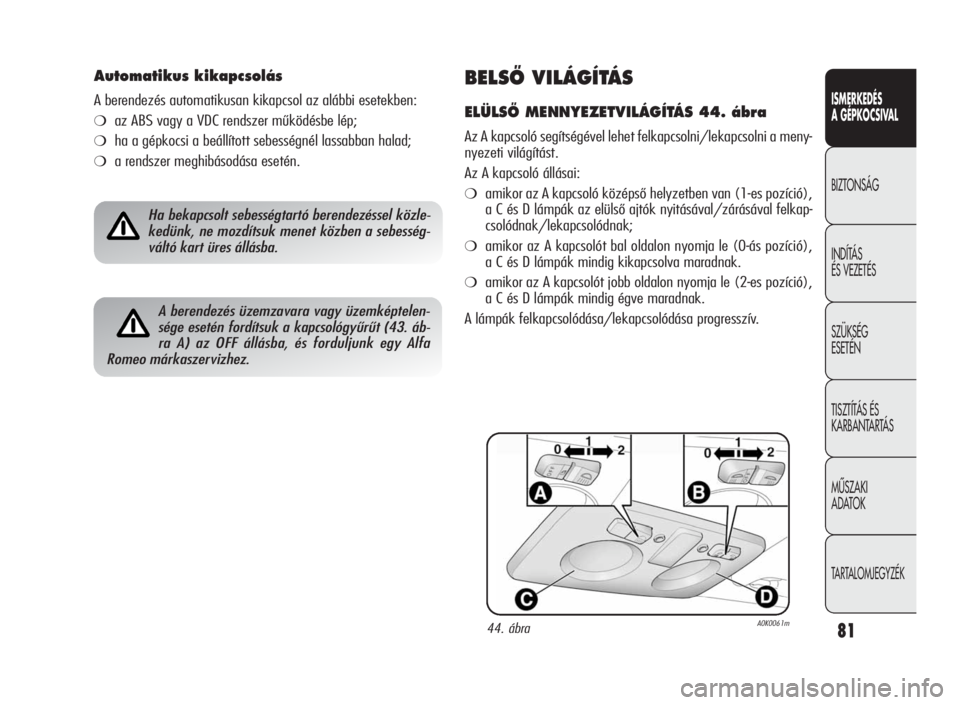

BELSÃ VILÁGÍTÁS
ELÜLSÃ MENNYEZETVILÁGÍTÁS 44. ábra
Az A kapcsoló segítségével lehet felkapcsolni/lekapcsolni a meny-
nyezeti világítást.
Az A kapcsoló állásai:
❍amikor az A kapcsoló középső helyzetben van (1-es pozíció),
a C és D lámpák az elülső ajtók nyitásával/zárásával felkap-
csolódnak/lekapcsolódnak;
❍amikor az A kapcsolót bal oldalon nyomja le (0-ás pozíció),
a C és D lámpák mindig kikapcsolva maradnak.
❍amikor az A kapcsolót jobb oldalon nyomja le (2-es pozíció),
a C és D lámpák mindig égve maradnak.
A lámpák felkapcsolódása/lekapcsolódása progresszív.
Automatikus kikapcsolás
A berendezés automatikusan kikapcsol az alábbi esetekben:
❍az ABS vagy a VDC rendszer működésbe lép;
❍ha a gépkocsi a beállított sebességnél lassabban halad;
❍a rendszer meghibásodása esetén.
Ha bekapcsolt sebességtartó berendezéssel közle-
kedünk, ne mozdítsuk menet közben a sebesség-
váltó kart üres állásba.
A berendezés üzemzavara vagy üzemképtelen-
sége esetén fordítsuk a kapcsológyűrűt (43. áb-
ra A) az OFF állásba, és forduljunk egy Alfa
Romeo márkaszervizhez.
44. ábraA0K0061m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 81

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
82
A B kapcsoló szolgál a spotlámpák működtetésére.
A B kapcsoló állásai:
❍középső helyzet (1-es pozíció):aCésDlámpák mindig ki-
kapcsolva maradnak.
❍a kapcsoló bal felének megnyomására (0-ás pozíció): a C lám-
pa ég;
❍a kapcsoló jobb felének megnyomására (2-es pozíció):
a D lámpa ég;
FIGYELMEZTETÉS Mielőtt kiszállunk a gépkocsiból, ügyeljünk arra,
hogy mindkét kapcsoló a középső állásban legyen. Az ajtók be-
csukáskor így a világítás kialszik, és elkerülhetjük az akkumulá-
tor lemerülését.
Mindenesetre, ha a lámpát bekapcsolva felejtettük, a beépített idő-
zítés a motor leállítása után kb. 15 perccel automatikusan kikap-
csolja a világítást.
MENNYEZETI VILÁGÍTÁS IDÃKAPCSOLÓJA
Egyes változatoknál, éjjel vagy gyengén megvilágított helyen a be-
és kiszállás megkönnyítésére, a gépkocsi kétféle logika szerint mű-
ködő, időzített utastér világítással rendelkezik.
IdŒkapcsolás a jármıbe való beszálláskor
A mennyezeti világítás az alábbi módokon kapcsol be:
❍az ajtózárak kireteszelése után, kb. 10 másodpercre;
❍valamelyik ajtó nyitott állapotában kb. 3 percre;
❍mintegy 10 másodpercre az ajtók bezárásakor.
Az időkapcsoló kikapcsol akkor, amikor az indítókulcsot MAR hely-
zetbe állítja.
IdŒkapcsolás a jármıbŒl történŒ kiszálláskor
A gyújtáskulcs kihúzásakor a mennyezetvilágítás kigyullad az aláb-
bi esetekben:
❍a motor leállítása utáni 2 percen belül, kb. 10 másodpercre;
❍valamelyik ajtó nyitásakor kb. 3 percre;
❍valamelyik ajtó becsukásakor kb. 10 másodpercre.
Az időzítés az ajtók bezárásakor automatikusan befejeződik.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 82

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
83

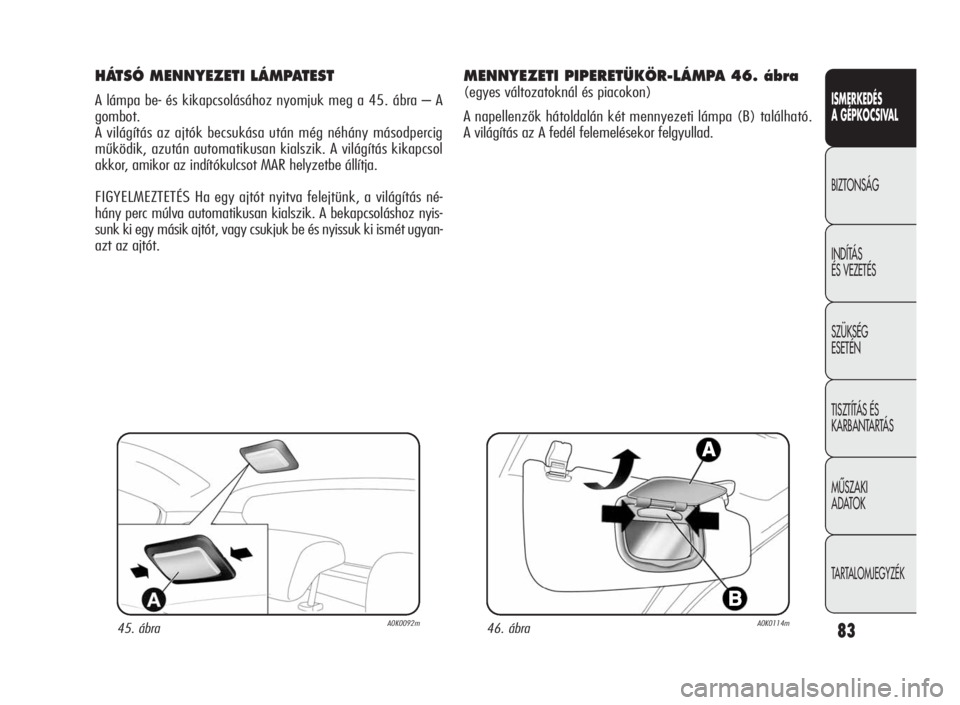

HÁTSÓ MENNYEZETI LÁMPATEST
A lámpa be- és kikapcsolásához nyomjuk meg a 45. ábra – A
gombot.
A világítás az ajtók becsukása után még néhány másodpercig
működik, azután automatikusan kialszik. A világítás kikapcsol
akkor, amikor az indítókulcsot MAR helyzetbe állítja.
FIGYELMEZTETÉS Ha egy ajtót nyitva felejtünk, a világítás né-
hány perc múlva automatikusan kialszik. A bekapcsoláshoz nyis-
sunk ki egy másik ajtót, vagy csukjuk be és nyissuk ki ismét ugyan-
azt az ajtót.
45. ábraA0K0092m46. ábraA0K0114m
MENNYEZETI PIPERETÜKÖR-LÁMPA 46. ábra
(egyes változatoknál és piacokon)
A napellenzők hátoldalán két mennyezeti lámpa (B) található.
A világítás az A fedél felemelésekor felgyullad.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 83

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
84

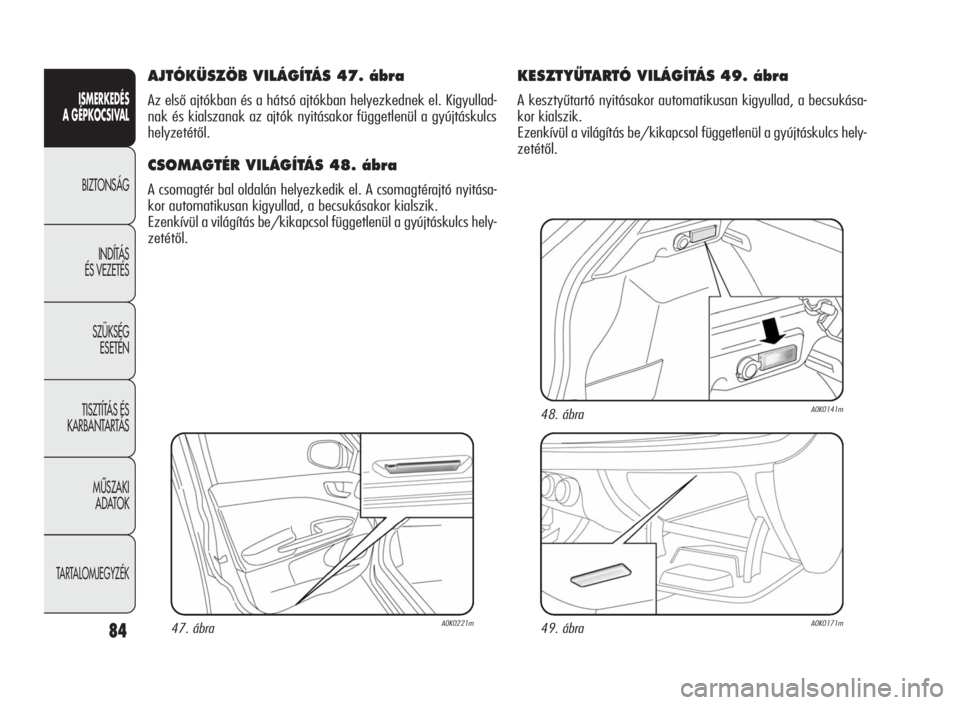

AJTÓKÜSZÖB VILÁGÍTÁS 47. ábra
Az első ajtókban és a hátsó ajtókban helyezkednek el. Kigyullad-
nak és kialszanak az ajtók nyitásakor függetlenül a gyújtáskulcs
helyzetétől.
CSOMAGTÉR VILÁGÍTÁS 48. ábra
A csomagtér bal oldalán helyezkedik el. A csomagtérajtó nyitása-
kor automatikusan kigyullad, a becsukásakor kialszik.
Ezenkívül a világítás be/kikapcsol függetlenül a gyújtáskulcs hely-
zetétől.
47. ábraA0K0221m
KESZTYÙTARTÓ VILÁGÍTÁS 49. ábra
A kesztyűtartó nyitásakor automatikusan kigyullad, a becsukása-
kor kialszik.
Ezenkívül a világítás be/kikapcsol függetlenül a gyújtáskulcs hely-
zetétől.
49. ábraA0K0171m
48. ábraA0K0141m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 84

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
85

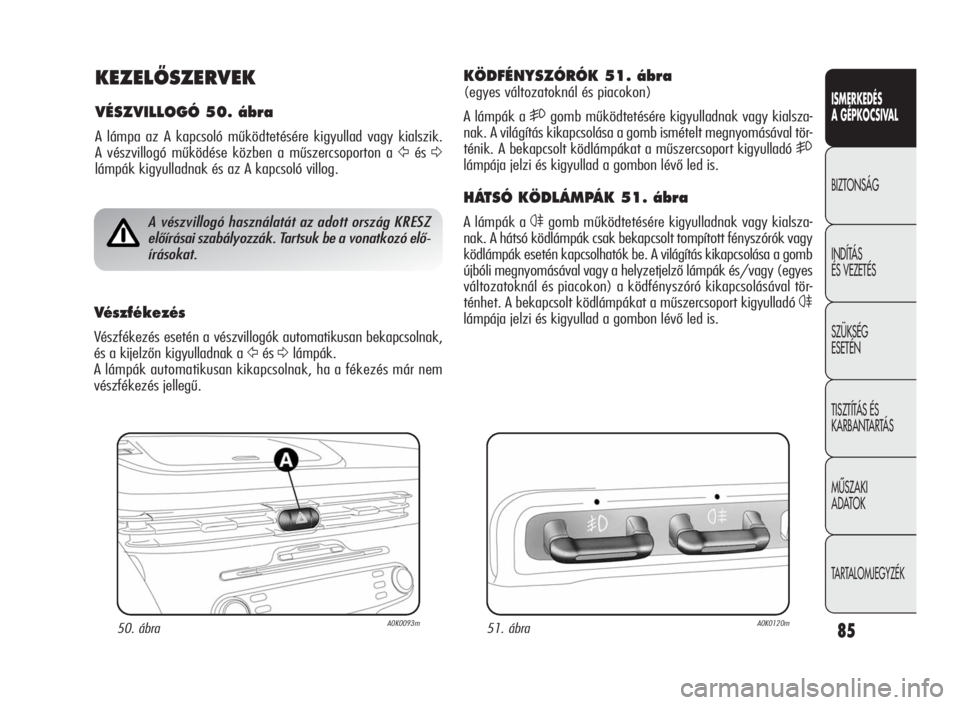

KEZELÃSZERVEK
VÉSZVILLOGÓ 50. ábra
A lámpa az A kapcsoló működtetésére kigyullad vagy kialszik.
A vészvillogó működése közben a műszercsoporton a
ŸésΔ
lámpák kigyulladnak és az A kapcsoló villog.
50. ábraA0K0093m
A vészvillogó használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó elő-
írásokat.
Vészfékezés
Vészfékezés esetén a vészvillogók automatikusan bekapcsolnak,
és a kijelzőn kigyulladnak a
ŸésΔlámpák.
A lámpák automatikusan kikapcsolnak, ha a fékezés már nem
vészfékezés jellegű.
KÖDFÉNYSZÓRÓK 51. ábra
(egyes változatoknál és piacokon)
Alámpáka
5gomb működtetésére kigyulladnak vagy kialsza-
nak. A világítás kikapcsolása a gomb ismételt megnyomásával tör-
ténik. A bekapcsolt ködlámpákat a műszercsoport kigyulladó
5
lámpája jelzi és kigyullad a gombon lévő led is.
HÁTSÓ KÖDLÁMPÁK 51. ábra
Alámpáka4gomb működtetésére kigyulladnak vagy kialsza-
nak. A hátsó ködlámpák csak bekapcsolt tompított fényszórók vagy
ködlámpák esetén kapcsolhatók be. A világítás kikapcsolása a gomb
újbóli megnyomásával vagy a helyzetjelző lámpák és/vagy (egyes
változatoknál és piacokon) a ködfényszóró kikapcsolásával tör-
ténhet. A bekapcsolt ködlámpákat a műszercsoport kigyulladó
4
lámpája jelzi és kigyullad a gombon lévő led is.
51. ábraA0K0120m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 85

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
86
AFS ADAPTÍV FÉNYSZÓRÓK
(Adaptive Frontlight System) 52. ábra
(egyes változatoknál és piacokon)
Ez egy olyan, a Xenon fényszórókhoz kapcsolódó rendszer, amely
a fő fénysugarat állítja, és folyamatosan és automatikusan az irány-
változtatás/kanyarodás közbeni vezetési körülményekhez iga-
zítja. A rendszer a fénysugarat az úttest legjobb megvilágításának
biztosítása érdekében irányítja, figyelembe véve a jármű sebes-
ségét, az irányváltoztatás/kanyarodás szögét és a kormányzás
gyorsaságát.
Az adaptív fényszórók a gépkocsi indításakor automatikus bekap-
csolnak. Ilyen állapotban a led (52. ábra – A) nem világít. A gomb
megnyomásával az adaptív fényszórók (ha be voltak kapcsolva)
kikapcsolnak, és az 52. ábra – A gombján lévő led folyamatosan
világít.
Az adaptiv fényszórók visszakapcsolásához nyomjuk meg ismét
az gombot (a gombon nem világít a led).
52. ábraA0K0123m
KÖZPONTI ZÁR 53. ábra
Az ajtók egyidejű zárásához nyomjuk meg a≈gombot (az
ajtók zárását a gombot levő led bekapcsolása jelzi). Az ajtózár
az indítókulcs állásától függetlenül működtethető.
ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❍megszakítja az üzemanyag-ellátást, így leállítja a motort;
❍automatikusan kireteszeli az ajtózárakat;
❍bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn megjelenő
felirat jelzi. Gondosan vizsgáljuk végig a motorteret, az üzem-
anyagtartály környékét és a gépkocsi alatti útfelületet az esetle-
ges szivárgás felderítésére.
Baleset után fordítsuk az indítókulcsot STOP állásba, hogy elke-
rüljük az akkumulátor lemerülését.
53. ábraA0K0145m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 86

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
87

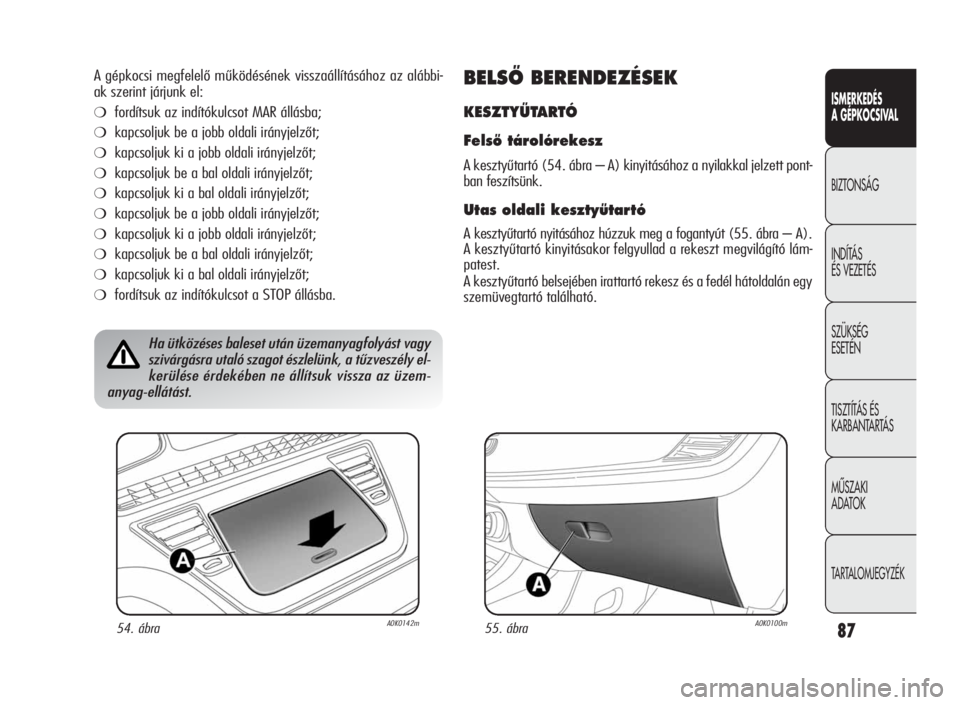

A gépkocsi megfelelő működésének visszaállításához az alábbi-
ak szerint járjunk el:
❍fordítsuk az indítókulcsot MAR állásba;
❍kapcsoljuk be a jobb oldali irányjelzőt;
❍kapcsoljuk ki a jobb oldali irányjelzőt;
❍kapcsoljuk be a bal oldali irányjelzőt;
❍kapcsoljuk ki a bal oldali irányjelzőt;
❍kapcsoljuk be a jobb oldali irányjelzőt;
❍kapcsoljuk ki a jobb oldali irányjelzőt;
❍kapcsoljuk be a bal oldali irányjelzőt;
❍kapcsoljuk ki a bal oldali irányjelzőt;
❍fordítsuk az indítókulcsot a STOP állásba.
Ha ütközéses baleset után üzemanyagfolyást vagy
szivárgásra utaló szagot észlelünk, a tűzveszély el-
kerülése érdekében ne állítsuk vissza az üzem-
anyag-ellátást.
BELSÃ BERENDEZÉSEK
KESZTYÙTARTÓ
FelsŒ tárolórekesz
A kesztyűtartó (54. ábra – A) kinyitásához a nyilakkal jelzett pont-
ban feszítsünk.
Utas oldali kesztyıtartó
A kesztyűtartó nyitásához húzzuk meg a fogantyút (55. ábra – A).
A kesztyűtartó kinyitásakor felgyullad a rekeszt megvilágító lám-
patest.
A kesztyűtartó belsejében irattartó rekesz és a fedél hátoldalán egy
szemüvegtartó található.
54. ábraA0K0142m55. ábraA0K0100m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 87
