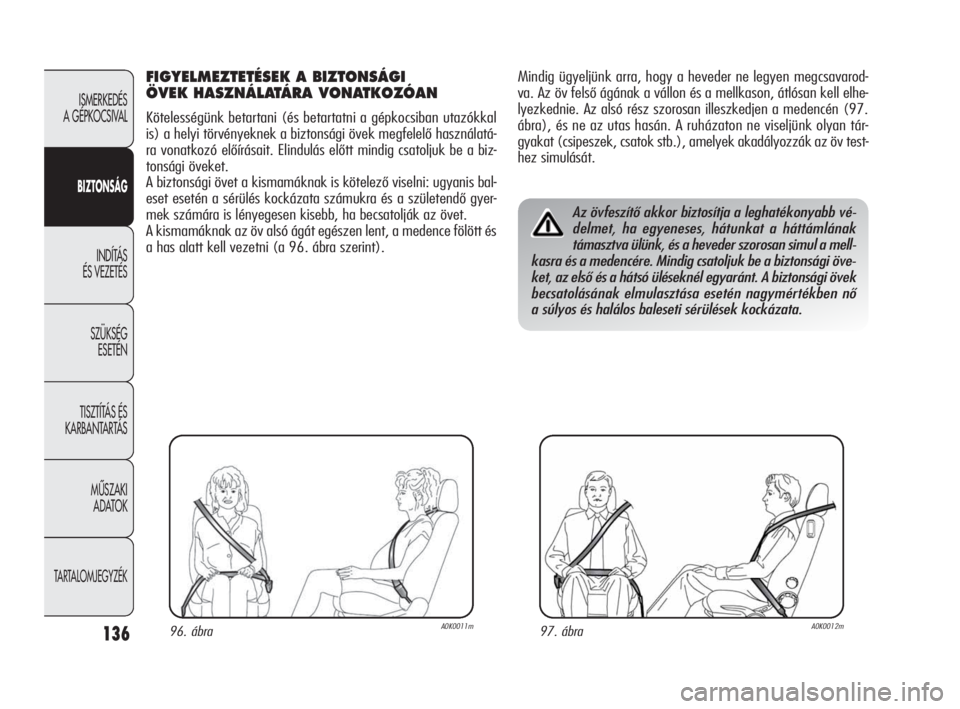

136
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
Mindig ügyeljünk arra, hogy a heveder ne legyen megcsavarod-
va. Az öv felső ágának a vállon és a mellkason, átlósan kell elhe-
lyezkednie. Az alsó rész szorosan illeszkedjen a medencén (97.
ábra), és ne az utas hasán. A ruházaton ne viseljünk olyan tár-
gyakat (csipeszek, csatok stb.), amelyek akadályozzák az öv test-
hez simulását.
97. ábraA0K0012m
Az övfeszítő akkor biztosítja a leghatékonyabb vé-
delmet, ha egyeneses, hátunkat a háttámlának
támasztva ülünk, és a heveder szorosan simul a mell-
kasra és a medencére. Mindig csatoljuk be a biztonsági öve-
ket, az első és a hátsó üléseknél egyaránt. A biztonsági övek
becsatolásának elmulasztása esetén nagymértékben nő
a súlyos és halálos baleseti sérülések kockázata.
FIGYELMEZTETÉSEK A BIZTONSÁGI
ÖVEK HASZNÁLATÁRA VONATKOZÓAN
Kötelességünk betartani (és betartatni a gépkocsiban utazókkal
is) a helyi törvényeknek a biztonsági övek megfelelő használatá-
ra vonatkozó előírásait. Elindulás előtt mindig csatoljuk be a biz-
tonsági öveket.
A biztonsági övet a kismamáknak is kötelező viselni: ugyanis bal-
eset esetén a sérülés kockázata számukra és a születendő gyer-
mek számára is lényegesen kisebb, ha becsatolják az övet.
A kismamáknak az öv alsó ágát egészen lent, a medence fölött és
a has alatt kell vezetni (a 96. ábra szerint).
96. ábraA0K0011m
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 136

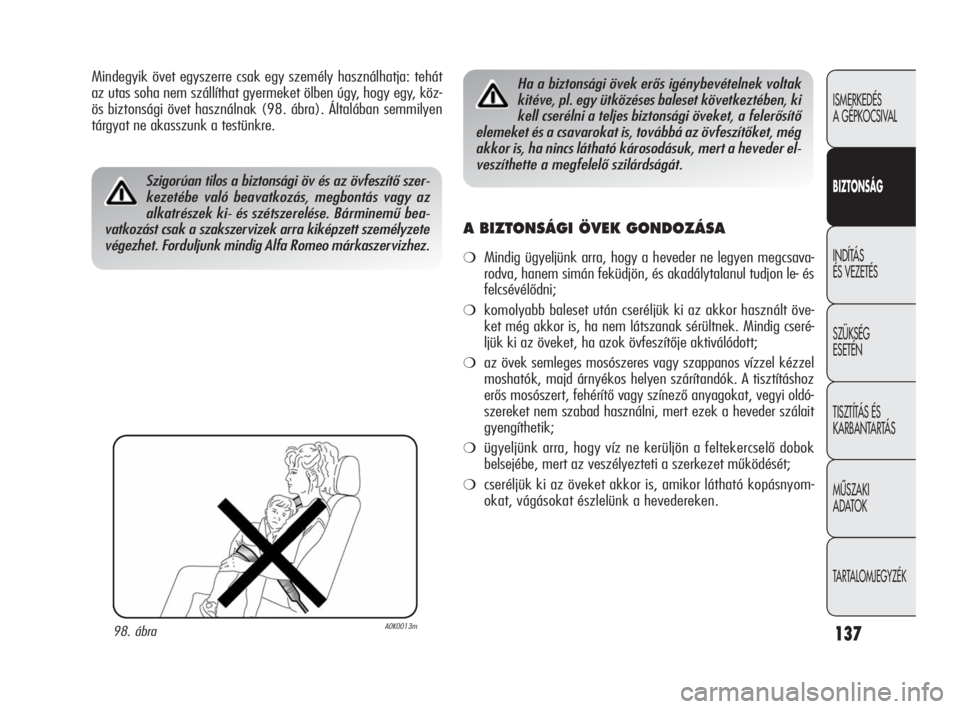

137
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
Mindegyik övet egyszerre csak egy személy használhatja: tehát
az utas soha nem szállíthat gyermeket ölben úgy, hogy egy, köz-
ös biztonsági övet használnak (98. ábra). Általában semmilyen
tárgyat ne akasszunk a testünkre.
A BIZTONSÁGI ÖVEK GONDOZÁSA
❍Mindig ügyeljünk arra, hogy a heveder ne legyen megcsava-
rodva, hanem simán feküdjön, és akadálytalanul tudjon le- és
felcsévélődni;
❍komolyabb baleset után cseréljük ki az akkor használt öve-
ket még akkor is, ha nem látszanak sérültnek. Mindig cseré-
ljük ki az öveket, ha azok övfeszítője aktiválódott;
❍az övek semleges mosószeres vagy szappanos vízzel kézzel
moshatók, majd árnyékos helyen szárítandók. A tisztításhoz
erős mosószert, fehérítő vagy színező anyagokat, vegyi oldó-
szereket nem szabad használni, mert ezek a heveder szálait
gyengíthetik;
❍ügyeljünk arra, hogy víz ne kerüljön a feltekercselő dobok
belsejébe, mert az veszélyezteti a szerkezet működését;
❍cseréljük ki az öveket akkor is, amikor látható kopásnyom-
okat, vágásokat észlelünk a hevedereken.
98. ábraA0K0013m
Szigorúan tilos a biztonsági öv és az övfeszítő szer-
kezetébe való beavatkozás, megbontás vagy az
alkatrészek ki- és szétszerelése. Bárminemű bea-
vatkozást csak a szakszervizek arra kiképzett személyzete
végezhet. Forduljunk mindig Alfa Romeo márkaszervizhez.
Ha a biztonsági övek erős igénybevételnek voltak
kitéve, pl. egy ütközéses baleset következtében, ki
kell cserélni a teljes biztonsági öveket, a felerősítő
elemeket és a csavarokat is, továbbá az övfeszítőket, még
akkor is, ha nincs látható károsodásuk, mert a heveder el-
veszíthette a megfelelő szilárdságát.
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 137

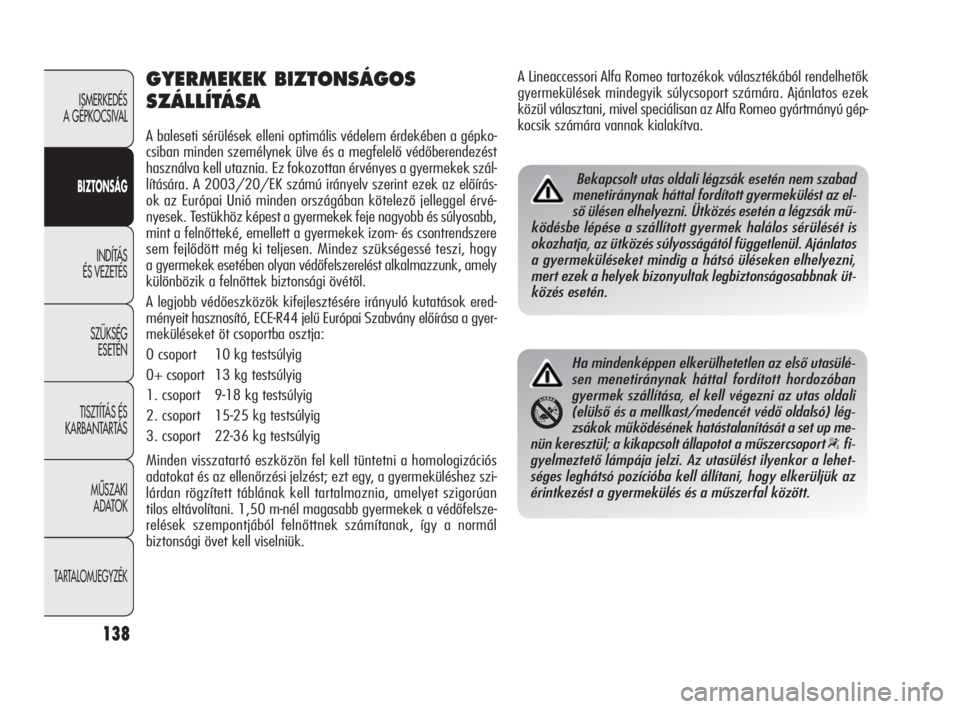

138
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
GYERMEKEK BIZTONSÁGOS
SZÁLLÍTÁSA
A baleseti sérülések elleni optimális védelem érdekében a gépko-
csiban minden személynek ülve és a megfelelő védőberendezést
használva kell utaznia. Ez fokozottan érvényes a gyermekek szál-
lítására. A 2003/20/EK számú irányelv szerint ezek az előírás-
ok az Európai Unió minden országában kötelező jelleggel érvé-
nyesek. Testükhöz képest a gyermekek feje nagyobb és súlyosabb,
mint a felnőtteké, emellett a gyermekek izom- és csontrendszere
sem fejlődött még ki teljesen. Mindez szükségessé teszi, hogy
a gyermekek esetében olyan védőfelszerelést alkalmazzunk, amely
különbözik a felnőttek biztonsági övétől.
A legjobb védőeszközök kifejlesztésére irányuló kutatások ered-
ményeit hasznosító, ECE-R44 jelű Európai Szabvány előírása a gyer-
meküléseket öt csoportba osztja:
0 csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9-18 kg testsúlyig
2. csoport 15-25 kg testsúlyig
3. csoport 22-36 kg testsúlyig
Minden visszatartó eszközön fel kell tüntetni a homologizációs
adatokat és az ellenőrzési jelzést; ezt egy, a gyermeküléshez szi-
lárdan rögzített táblának kell tartalmaznia, amelyet szigorúan
tilos eltávolítani. 1,50 m-nél magasabb gyermekek a védőfelsze-
relések szempontjából felnőttnek számítanak, így a normál
biztonsági övet kell viselniük.
Ha mindenképpen elkerülhetetlen az első utasülé-
sen menetiránynak háttal fordított hordozóban
gyermek szállítása, el kell végezni az utas oldali
(elülső és a mellkast/medencét védő oldalsó) lég-
zsákok működésének hatástalanítását a set up me-
nün keresztül; a kikapcsolt állapotot a műszercsoport
“fi-
gyelmeztető lámpája jelzi. Az utasülést ilyenkor a lehet-
séges leghátsó pozícióba kell állítani, hogy elkerüljük az
érintkezést a gyermekülés és a műszerfal között.
A Lineaccessori Alfa Romeo tartozékok választékából rendelhetők
gyermekülések mindegyik súlycsoport számára. Ajánlatos ezek
közül választani, mivel speciálisan az Alfa Romeo gyártmányú gép-
kocsik számára vannak kialakítva.
Bekapcsolt utas oldali légzsák esetén nem szabad
menetiránynak háttal fordított gyermekülést az el-
ső ülésen elhelyezni. Ütközés esetén a légzsák mű-
ködésbe lépése a szállított gyermek halálos sérülését is
okozhatja, az ütközés súlyosságától függetlenül. Ajánlatos
a gyermeküléseket mindig a hátsó üléseken elhelyezni,
mert ezek a helyek bizonyultak legbiztonságosabbnak üt-
közés esetén.
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 138

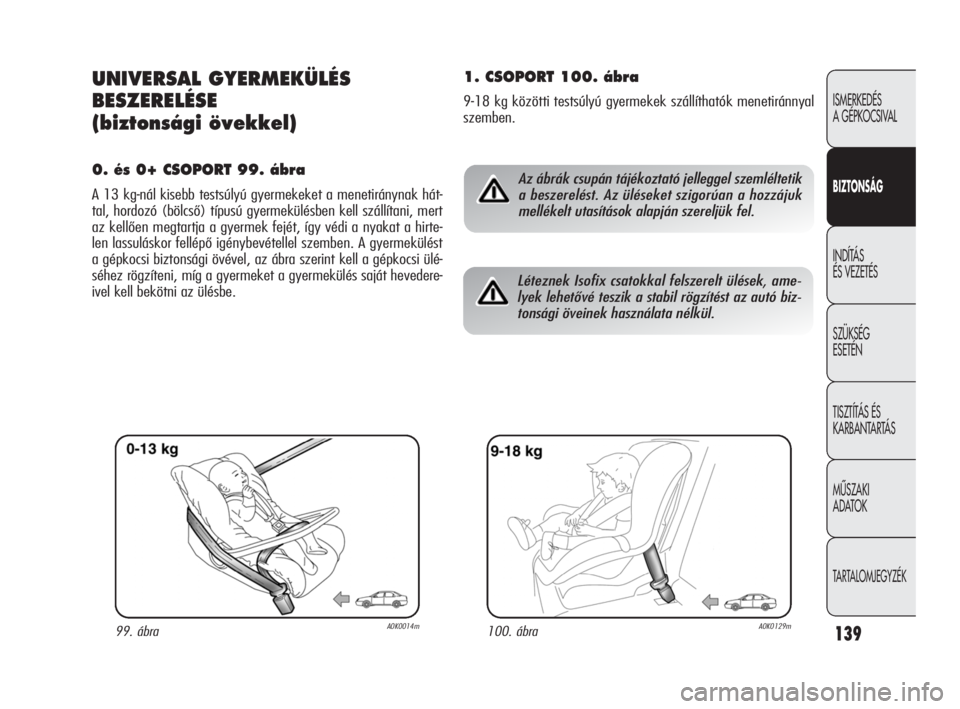

139
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
UNIVERSAL GYERMEKÜLÉS
BESZERELÉSE
(biztonsági övekkel)
0. és 0+ CSOPORT 99. ábra
A 13 kg-nál kisebb testsúlyú gyermekeket a menetiránynak hát-
tal, hordozó (bölcső) típusú gyermekülésben kell szállítani, mert
az kellően megtartja a gyermek fejét, így védi a nyakat a hirte-
len lassuláskor fellépő igénybevétellel szemben. A gyermekülést
a gépkocsi biztonsági övével, az ábra szerint kell a gépkocsi ülé-
séhez rögzíteni, míg a gyermeket a gyermekülés saját hevedere-
ivel kell bekötni az ülésbe.
99. ábraA0K0014m100. ábraA0K0129m
Az ábrák csupán tájékoztató jelleggel szemléltetik
a beszerelést. Az üléseket szigorúan a hozzájuk
mellékelt utasítások alapján szereljük fel.
1. CSOPORT 100. ábra
9-18 kg közötti testsúlyú gyermekek szállíthatók menetiránnyal
szemben.
Léteznek Isofix csatokkal felszerelt ülések, ame-
lyek lehetővé teszik a stabil rögzítést az autó biz-
tonsági öveinek használata nélkül.
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 139

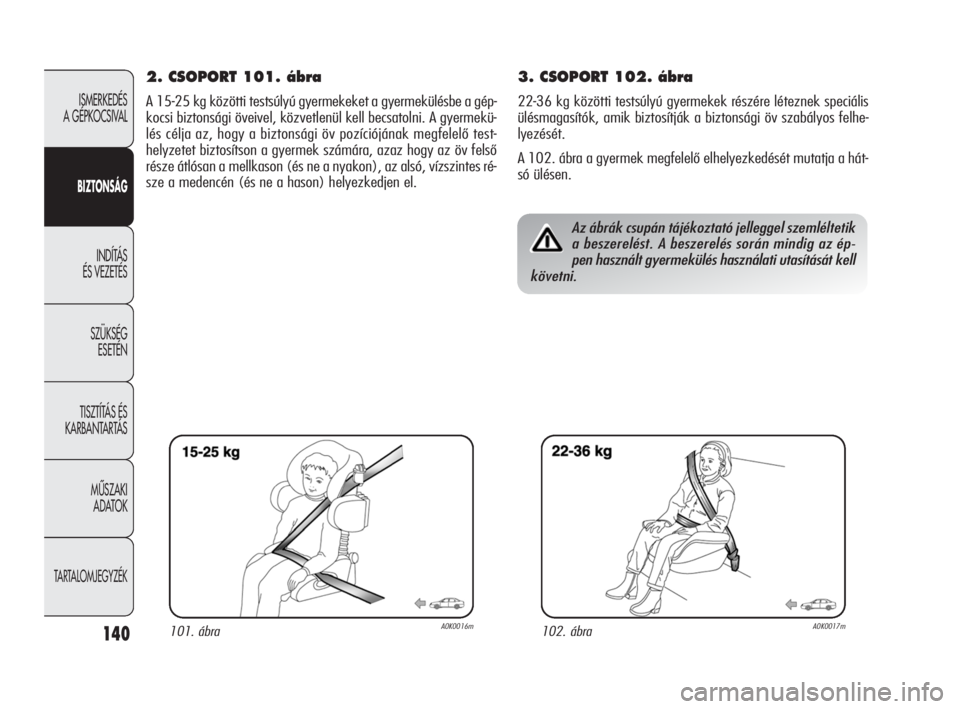

140
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
2. CSOPORT 101. ábra
A 15-25 kg közötti testsúlyú gyermekeket a gyermekülésbe a gép-
kocsi biztonsági öveivel, közvetlenül kell becsatolni. A gyermekü-
lés célja az, hogy a biztonsági öv pozíciójának megfelelő test-
helyzetet biztosítson a gyermek számára, azaz hogy az öv felső
része átlósan a mellkason (és ne a nyakon), az alsó, vízszintes ré-
sze a medencén (és ne a hason) helyezkedjen el.
3. CSOPORT 102. ábra
22-36 kg közötti testsúlyú gyermekek részére léteznek speciális
ülésmagasítók, amik biztosítják a biztonsági öv szabályos felhe-
lyezését.
A 102. ábra a gyermek megfelelő elhelyezkedését mutatja a hát-
só ülésen.
101. ábraA0K0016m102. ábraA0K0017m
Az ábrák csupán tájékoztató jelleggel szemléltetik
a beszerelést. A beszerelés során mindig az ép-
pen használt gyermekülés használati utasítását kell
követni.
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 140

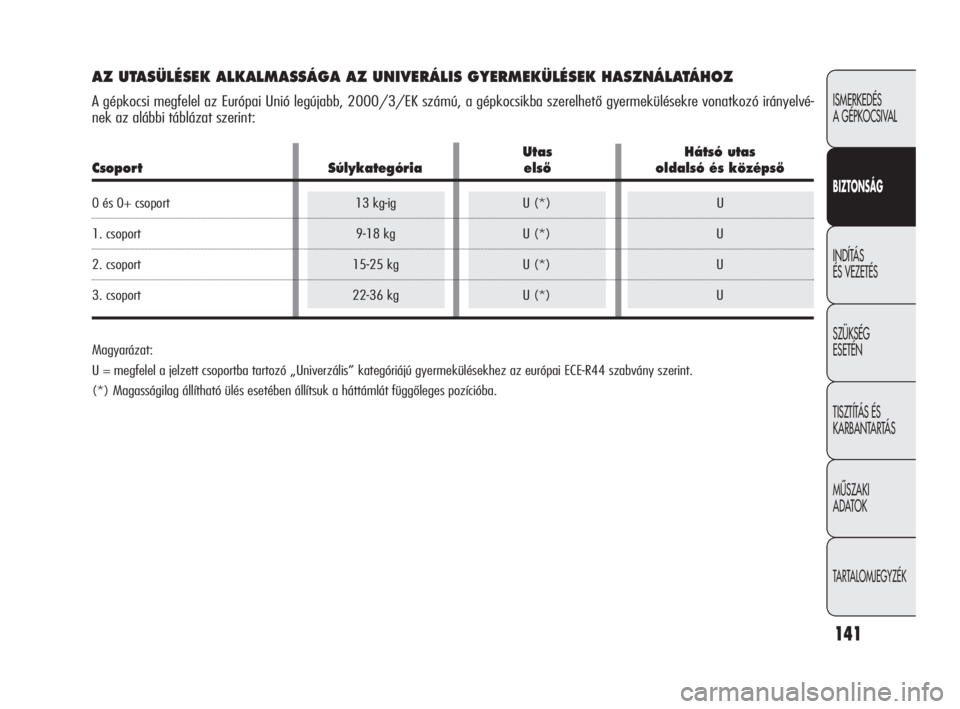

141
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERÁLIS GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió legújabb, 2000/3/EK számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvé-
nek az alábbi táblázat szerint:
Magyarázat:
U = megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
(*) Magasságilag állítható ülés esetében állítsuk a háttámlát függőleges pozícióba.
Utas Hátsó utas
Csoport Súlykategória elsŒ oldalsó és középsŒ
0 és 0+ csoport 13 kg-ig U (*) U
1. csoport 9-18 kg U (*) U
2. csoport 15-25 kg U (*) U
3. csoport 22-36 kg U (*) U
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 141

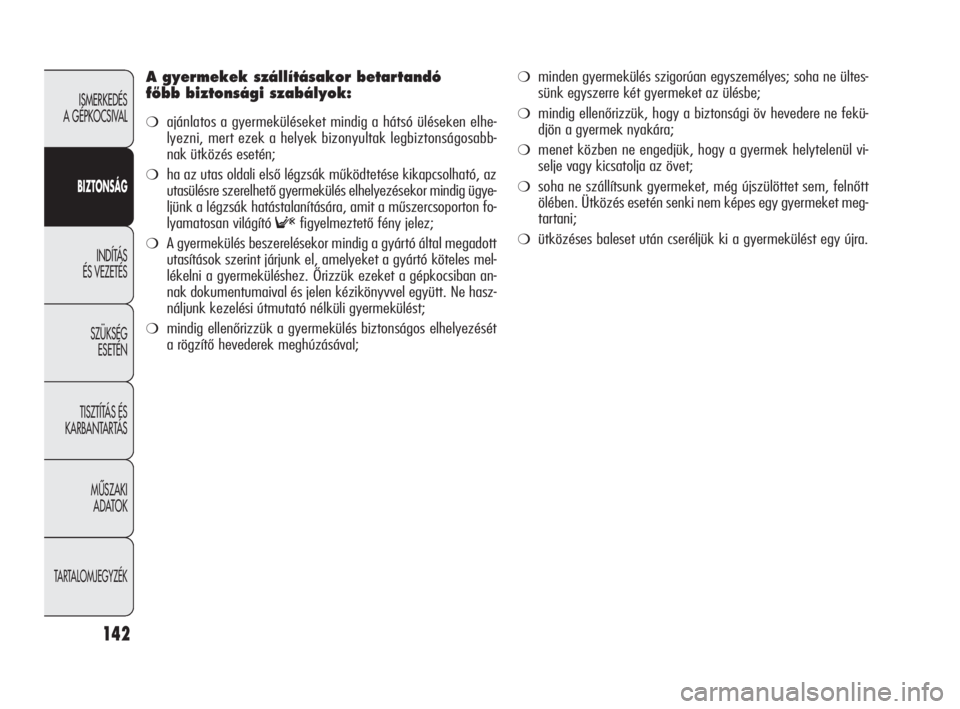

142
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
A gyermekek szállításakor betartandó
fŒbb biztonsági szabályok:
❍ajánlatos a gyermeküléseket mindig a hátsó üléseken elhe-
lyezni, mert ezek a helyek bizonyultak legbiztonságosabb-
nak ütközés esetén;
❍ha az utas oldali első légzsák működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés elhelyezésekor mindig ügye-
ljünk a légzsák hatástalanítására, amit a műszercsoporton fo-
lyamatosan világító
Ffigyelmeztető fény jelez;
❍A gyermekülés beszerelésekor mindig a gyártó által megadott
utasítások szerint járjunk el, amelyeket a gyártó köteles mel-
lékelni a gyermeküléshez. Őrizzük ezeket a gépkocsiban an-
nak dokumentumaival és jelen kézikönyvvel együtt. Ne hasz-
náljunk kezelési útmutató nélküli gyermekülést;
❍mindig ellenőrizzük a gyermekülés biztonságos elhelyezését
a rögzítő hevederek meghúzásával;
❍minden gyermekülés szigorúan egyszemélyes; soha ne ültes-
sünk egyszerre két gyermeket az ülésbe;
❍mindig ellenőrizzük, hogy a biztonsági öv hevedere ne fekü-
djön a gyermek nyakára;
❍menet közben ne engedjük, hogy a gyermek helytelenül vi-
selje vagy kicsatolja az övet;
❍soha ne szállítsunk gyermeket, még újszülöttet sem, felnőtt
ölében. Ütközés esetén senki nem képes egy gyermeket meg-
tartani;
❍ütközéses baleset után cseréljük ki a gyermekülést egy újra.
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 142

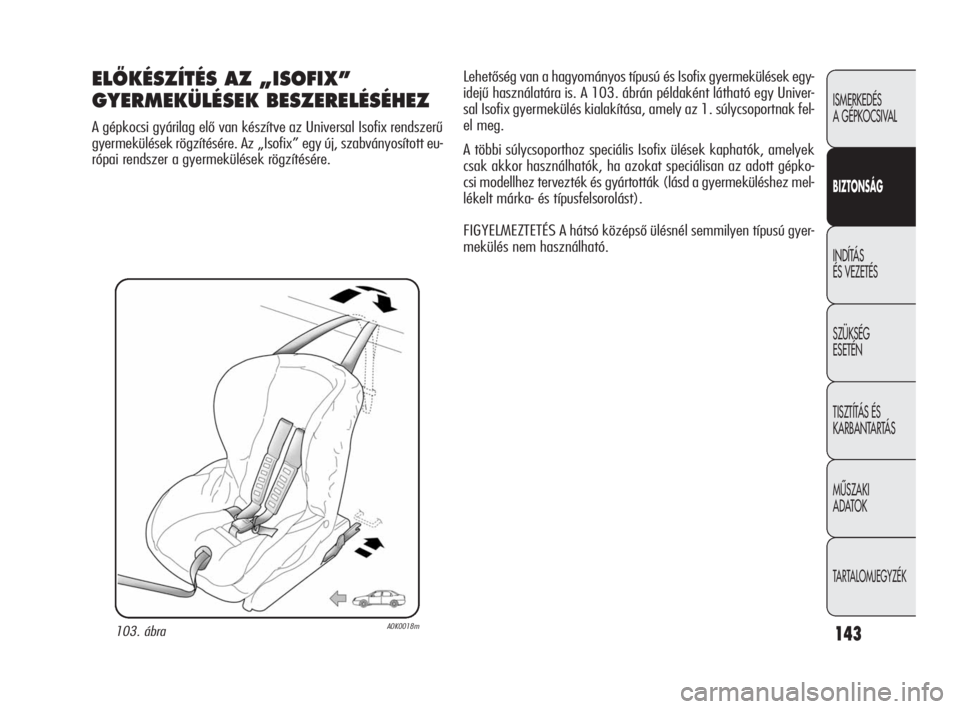

143
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
ELÃKÉSZÍTÉS AZ „ISOFIX”
GYERMEKÜLÉSEK BESZERELÉSÉHEZ
A gépkocsi gyárilag elő van készítve az Universal Isofix rendszerű
gyermekülések rögzítésére. Az „Isofix” egy új, szabványosított eu-
rópai rendszer a gyermekülések rögzítésére.
103. ábraA0K0018m
Lehetőség van a hagyományos típusú és Isofix gyermekülések egy-
idejű használatára is. A 103. ábrán példaként látható egy Univer-
sal Isofix gyermekülés kialakítása, amely az 1. súlycsoportnak fel-
el meg.
A többi súlycsoporthoz speciális Isofix ülések kaphatók, amelyek
csak akkor használhatók, ha azokat speciálisan az adott gépko-
csi modellhez tervezték és gyártották (lásd a gyermeküléshez mel-
lékelt márka- és típusfelsorolást).
FIGYELMEZTETÉS A hátsó középső ülésnél semmilyen típusú gyer-
mekülés nem használható.
131-150 Alfa Giulietta HU 4ed 26-04-2010 14:20 Pagina 143
