2010 Alfa Romeo Giulietta Kezelési és karbantartási útmutató (in Hungarian)

184
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

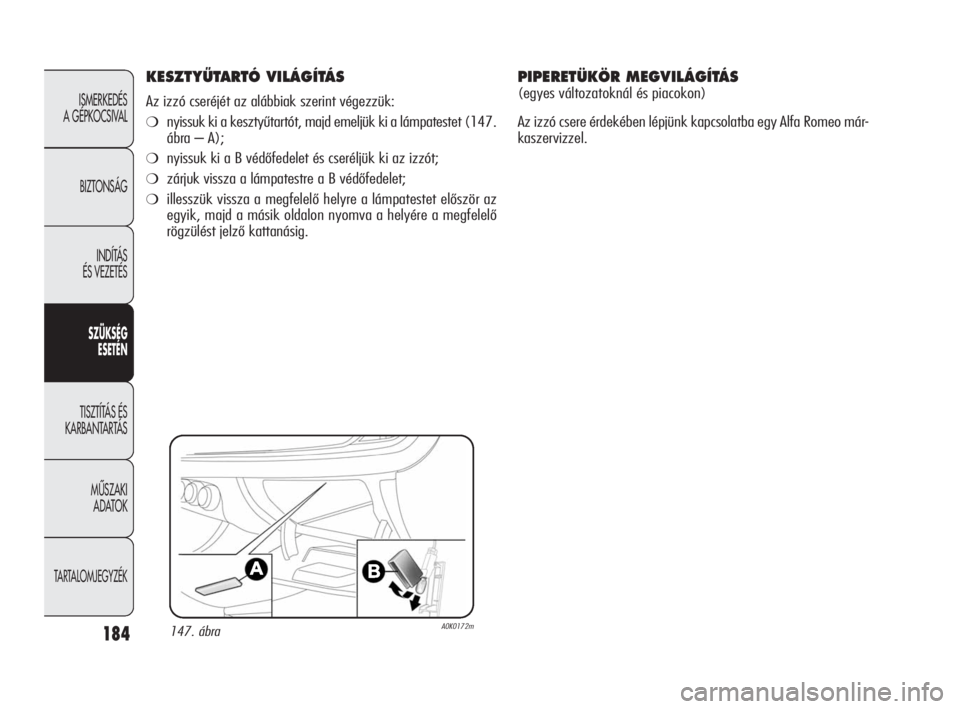

KESZTYÙTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet (147.
ábra – A);
❍nyissuk ki a B védőfedelet és cseréljük ki az izzót;
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.
147. ábraA0K0172m
PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál és piacokon)
Az izzó csere érdekében lépjünk kapcsolatba egy Alfa Romeo már-
kaszervizzel.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 184

185
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

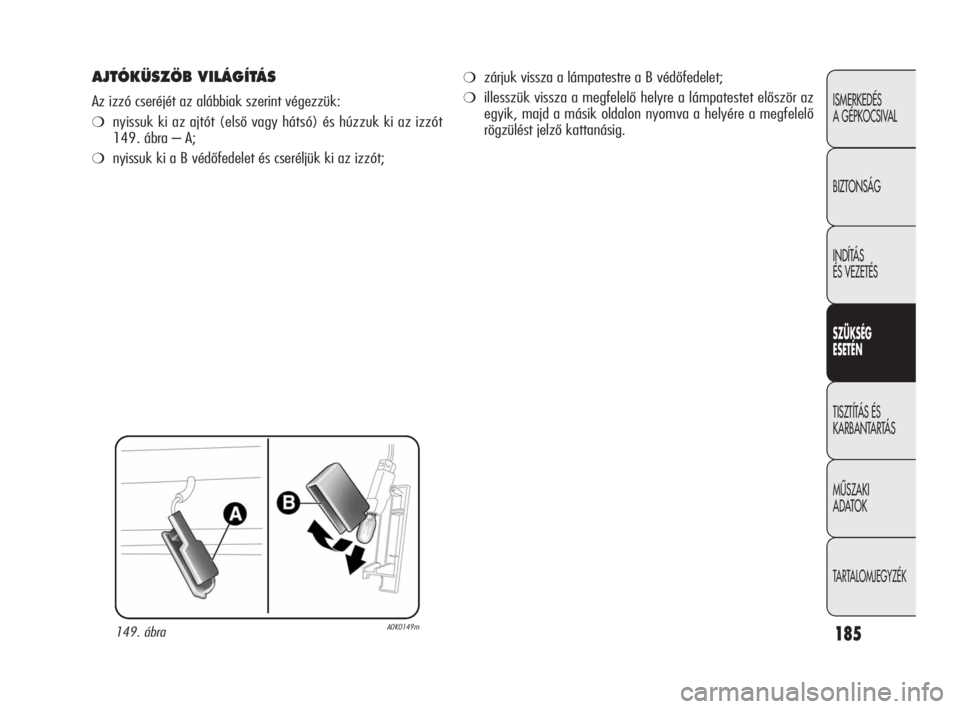

AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki az ajtót (első vagy hátsó) és húzzuk ki az izzót
149. ábra – A;
❍nyissuk ki a B védőfedelet és cseréljük ki az izzót;
149. ábraA0K0149m
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍illesszük vissza a megfelelő helyre a lámpatestet először az
egyik, majd a másik oldalon nyomva a helyére a megfelelő
rögzülést jelző kattanásig.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 185

186
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

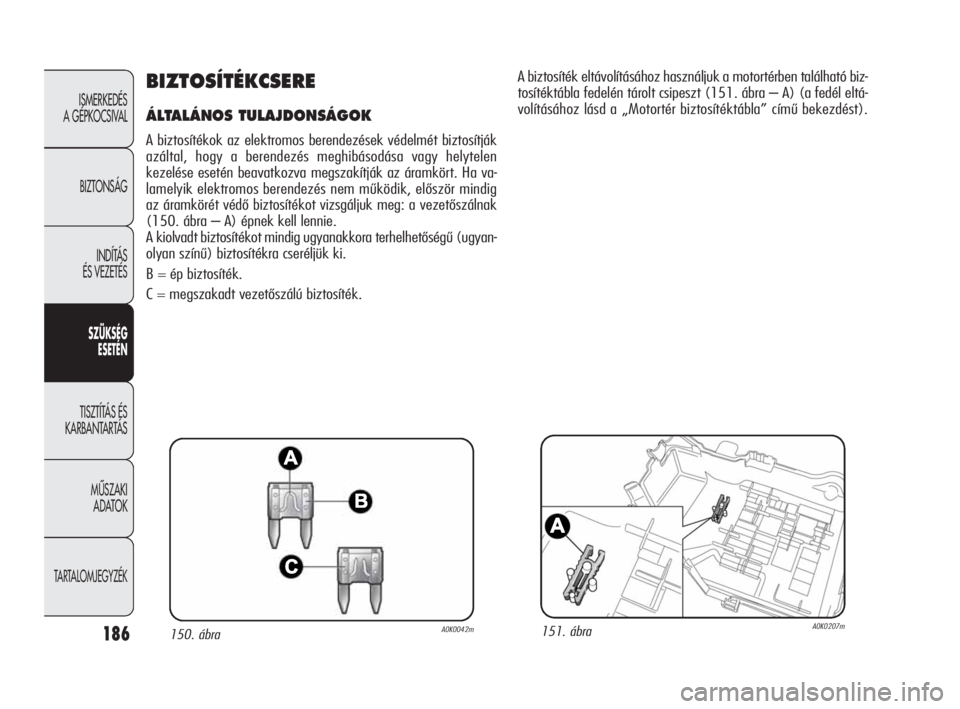

BIZTOSÍTÉKCSERE
ÁLTALÁNOS TULAJDONSÁGOK
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják az áramkört. Ha va-
lamelyik elektromos berendezés nem működik, először mindig
az áramkörét védő biztosítékot vizsgáljuk meg: a vezetőszálnak
(150. ábra – A) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű (ugyan-
olyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
150. ábraA0K0042m151. ábraA0K0207m
A biztosíték eltávolításához használjuk a motortérben található biz-
tosítéktábla fedelén tárolt csipeszt (151. ábra – A) (a fedél eltá-
volításához lásd a „Motortér biztosítéktábla” című bekezdést).
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 186

187
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

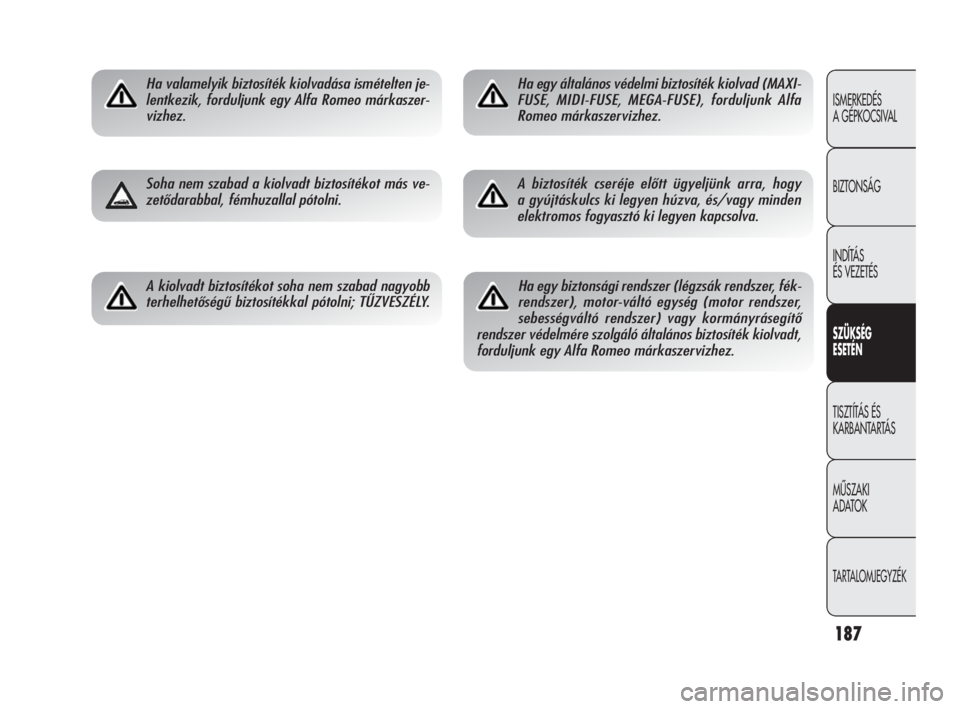

Ha valamelyik biztosíték kiolvadása ismételten je-
lentkezik, forduljunk egy Alfa Romeo márkaszer-
vizhez.
Soha nem szabad a kiolvadt biztosítékot más ve-
zetődarabbal, fémhuzallal pótolni.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték kiolvad (MAXI-
FUSE, MIDI-FUSE, MEGA-FUSE), forduljunk Alfa
Romeo márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy
a gyújtáskulcs ki legyen húzva, és/vagy minden
elektromos fogyasztó ki legyen kapcsolva.
Ha egy biztonsági rendszer (légzsák rendszer, fék-
rendszer), motor-váltó egység (motor rendszer,
sebességváltó rendszer) vagy kormányrásegítő
rendszer védelmére szolgáló általános biztosíték kiolvadt,
forduljunk egy Alfa Romeo márkaszervizhez.
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 187

188
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a motortér biztosí-
téktábláját ne érje közvetlen vízsugár.

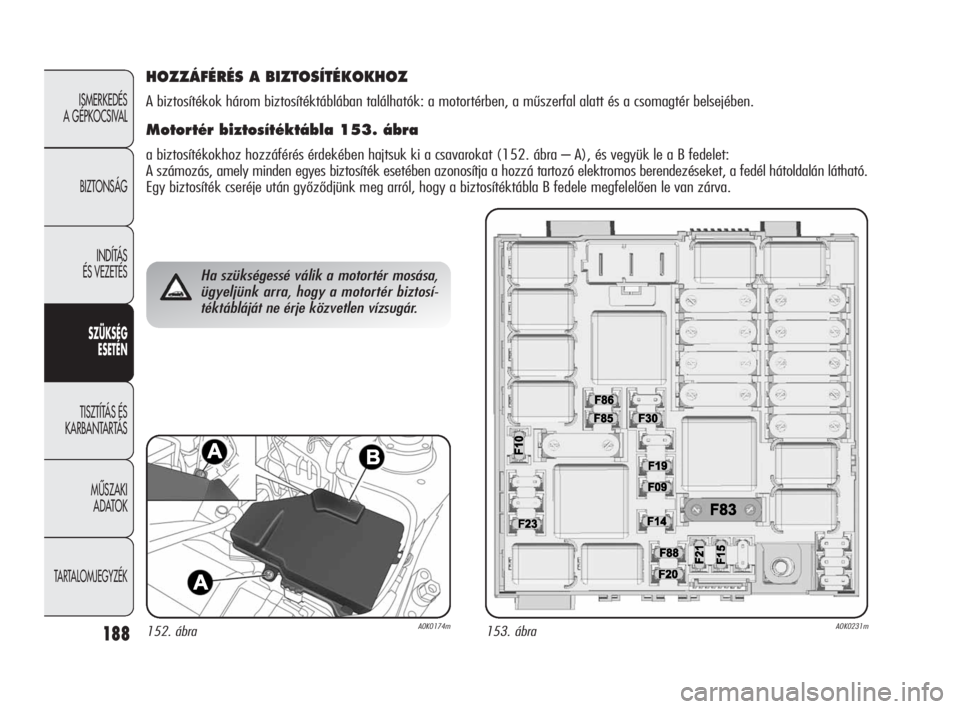

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A biztosítékok három biztosítéktáblában találhatók: a motortérben, a műszerfal alatt és a csomagtér belsejében.
Motortér biztosítéktábla 153. ábra
a biztosítékokhoz hozzáférés érdekében hajtsuk ki a csavarokat (152. ábra – A), és vegyük le a B fedelet:
A számozás, amely minden egyes biztosíték esetében azonosítja a hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a biztosítéktábla B fedele megfelelően le van zárva.
152. ábraA0K0174m153. ábraA0K0231m
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 188

189
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

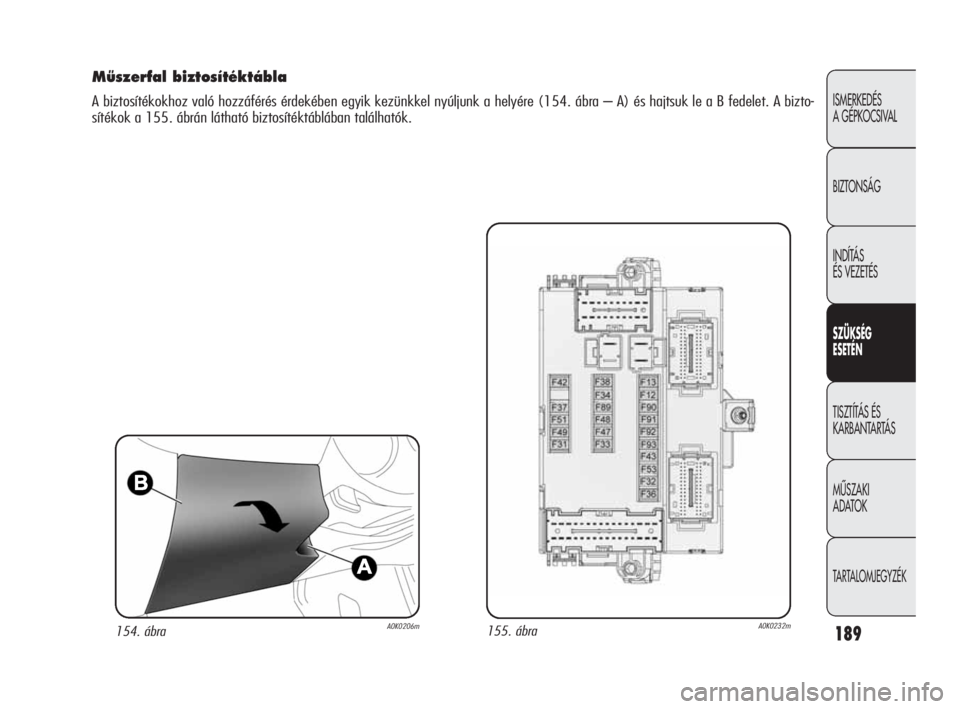

Mıszerfal biztosítéktábla
A biztosítékokhoz való hozzáférés érdekében egyik kezünkkel nyúljunk a helyére (154. ábra – A) és hajtsuk le a B fedelet. A bizto-
sítékok a 155. ábrán látható biztosítéktáblában találhatók.
154. ábraA0K0206m155. ábraA0K0232m
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 189

190
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK

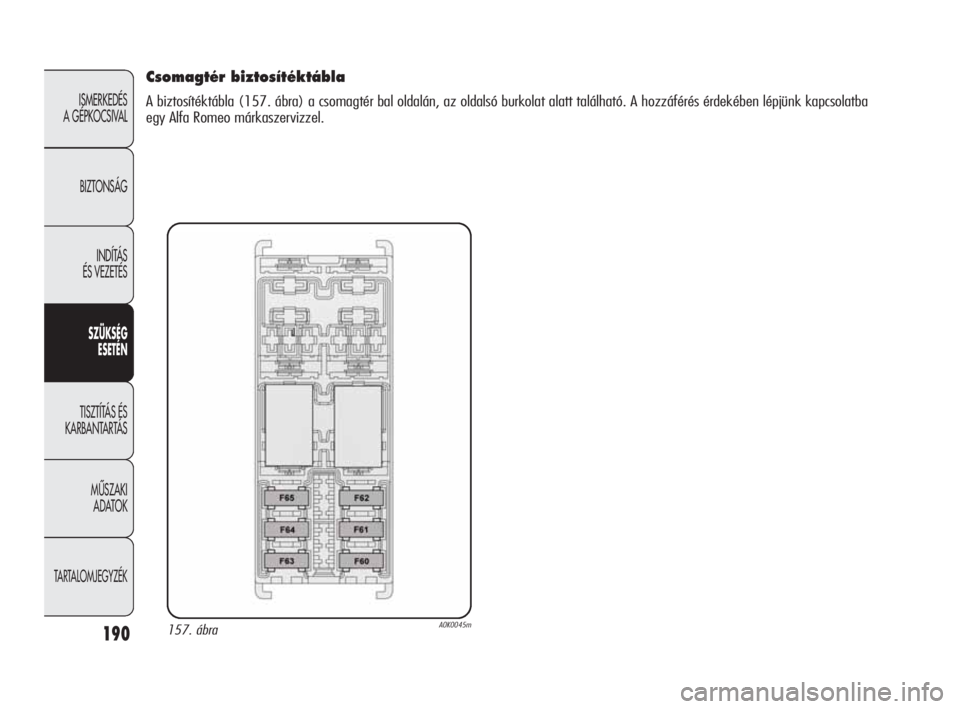

Csomagtér biztosítéktábla
A biztosítéktábla (157. ábra) a csomagtér bal oldalán, az oldalsó burkolat alatt található. A hozzáférés érdekében lépjünk kapcsolatba
egy Alfa Romeo márkaszervizzel.
157. ábraA0K0045m
161-198 Alfa Giulietta HU 4ed 5-05-2010 12:05 Pagina 190

191
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10
A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
NAPPALI MENETJELZÃ FÉNYEK BIZTOSÍTÉK AMPER ÁBRA
Jobb oldali távolsági fényszóró
Bal oldali távolsági fényszóró
Jobb oldali távolsági fényszóró
(halogán fényszórókkal szerelt változatok)
Bal oldali távolsági fényszóró
(halogán fényszórókkal szerelt változatok)
Jobb oldali távolsági fényszóró
(Bi-Xenon fényszórókkal szerelt változatok)
Bal oldali távolsági fényszóró
(Bi-Xenon fényszórókkal szerelt változatok)
Jobb oldali ködfényszóró
Bal oldali ködfényszóró
Mennyezeti lámpatest/
Napellenző világítás/
Ajtóküszöb világítás/
Kesztyűtartó világítás/
Elülső/hátsó mennyezeti lámpa
Kijelző rádiónavigációs
