2010 Alfa Romeo Giulietta Kezelési és karbantartási útmutató (in Hungarian)

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
64

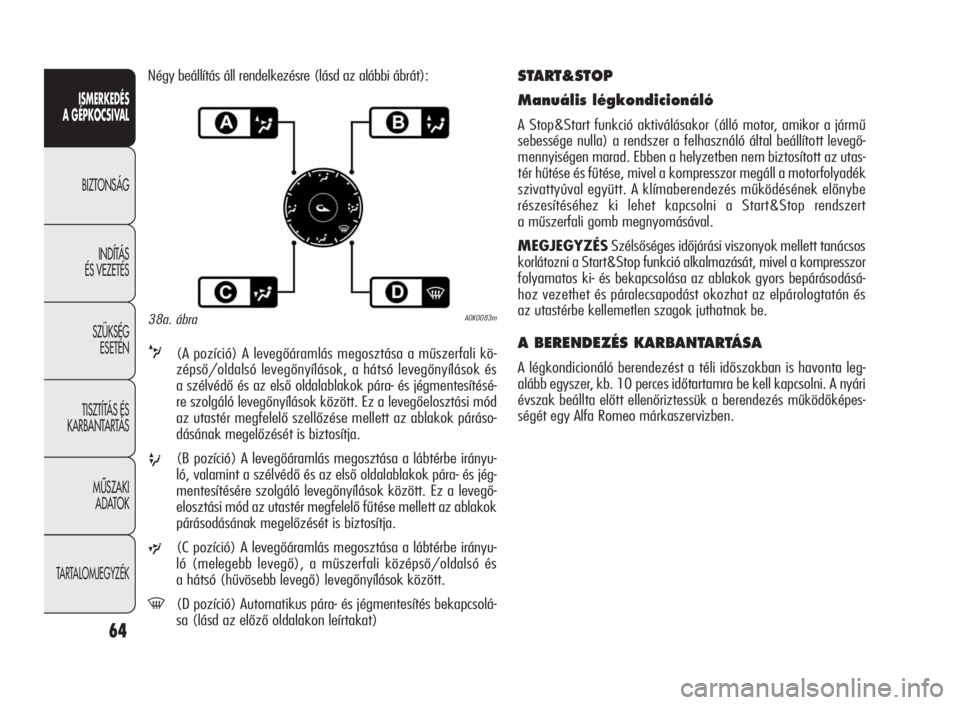

START&STOP
Manuális légkondicionáló
A Stop&Start funkció aktiválásakor (álló motor, amikor a jármű
sebessége nulla) a rendszer a felhasználó által beállított levegő-
mennyiségen marad. Ebben a helyzetben nem biztosított az utas-
tér hűtése és fűtése, mivel a kompresszor megáll a motorfolyadék
szivattyúval együtt. A klímaberendezés működésének előnybe
részesítéséhez ki lehet kapcsolni a Start&Stop rendszert
a műszerfali gomb megnyomásával.
MEGJEGYZÉSSzélsőséges időjárási viszonyok mellett tanácsos
korlátozni a Start&Stop funkció alkalmazását, mivel a kompresszor
folyamatos ki- és bekapcsolása az ablakok gyors bepárásodásá-
hoz vezethet és páralecsapodást okozhat az elpárologtatón és
az utastérbe kellemetlen szagok juthatnak be.
A BERENDEZÉS KARBANTARTÁSA
A légkondicionáló berendezést a téli időszakban is havonta leg-
alább egyszer, kb. 10 perces időtartamra be kell kapcsolni. A nyári
évszak beállta előtt ellenőriztessük a berendezés működőképes-
ségét egy Alfa Romeo márkaszervizben.
A0K0083m
Négy beállítás áll rendelkezésre (lásd az alábbi ábrát):
v(A pozíció) A levegőáramlás megosztása a műszerfali kö-
zépső/oldalsó levegőnyílások, a hátsó levegőnyílások és
a szélvédő és az első oldalablakok pára- és jégmentesítésé-
re szolgáló levegőnyílások között. Ez a levegőelosztási mód
az utastér megfelelő szellőzése mellett az ablakok páráso-
dásának megelőzését is biztosítja.
u(B pozíció) A levegőáramlás megosztása a lábtérbe irányu-
ló, valamint a szélvédő és az első oldalablakok pára- és jég-
mentesítésére szolgáló levegőnyílások között. Ez a levegő-
elosztási mód az utastér megfelelő fűtése mellett az ablakok
párásodásának megelőzését is biztosítja.
w(C pozíció) A levegőáramlás megosztása a lábtérbe irányu-
ló (melegebb levegő), a műszerfali középső/oldalsó és
a hátsó (hűvösebb levegő) levegőnyílások között.
-(D pozíció) Automatikus pára- és jégmentesítés bekapcsolá-
sa (lásd az előző oldalakon leírtakat)
38a. ábra
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 64

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
65

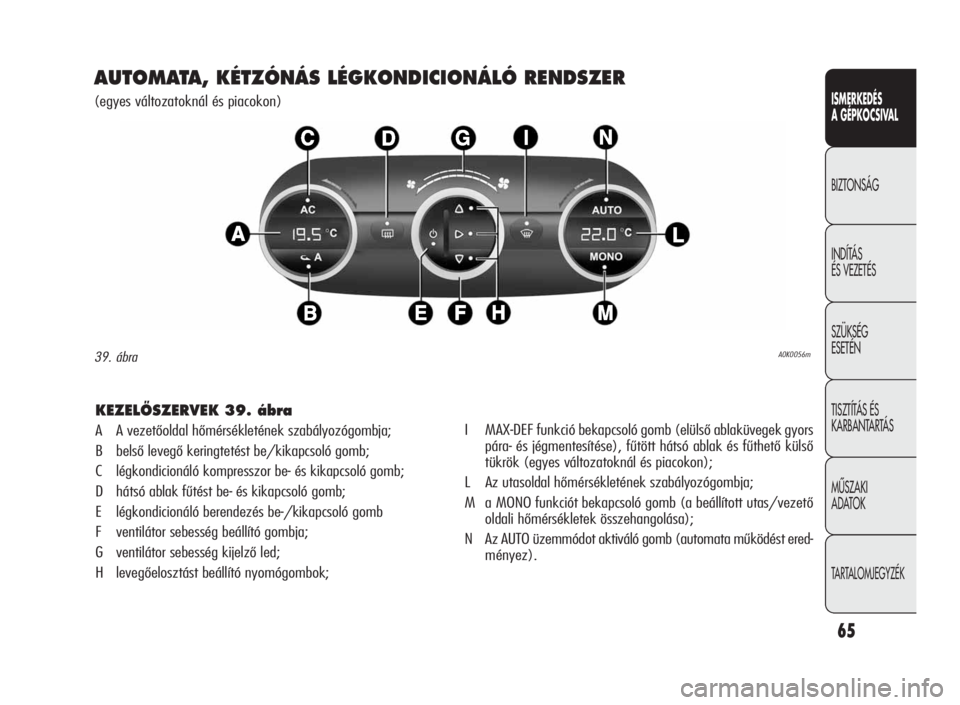

AUTOMATA, KÉTZÓNÁS LÉGKONDICIONÁLÓ RENDSZER
(egyes változatoknál és piacokon)
A0K0056m39. ábra
KEZELÃSZERVEK 39. ábra
A A vezetőoldal hőmérsékletének szabályozógombja;
B belső levegő keringtetést be/kikapcsoló gomb;
C légkondicionáló kompresszor be- és kikapcsoló gomb;
D hátsó ablak fűtést be- és kikapcsoló gomb;
E légkondicionáló berendezés be-/kikapcsoló gomb
F ventilátor sebesség beállító gombja;
G ventilátor sebesség kijelző led;
H levegőelosztást beállító nyomógombok;I MAX-DEF funkció bekapcsoló gomb (elülső ablaküvegek gyors
pára- és jégmentesítése), fűtött hátsó ablak és fűthető külső
tükrök (egyes változatoknál és piacokon);
L Az utasoldal hőmérsékletének szabályozógombja;
M a MONO funkciót bekapcsoló gomb (a beállított utas/vezető
oldali hőmérsékletek összehangolása);
N Az AUTO üzemmódot aktiváló gomb (automata működést ered-
ményez).
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 65

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
66

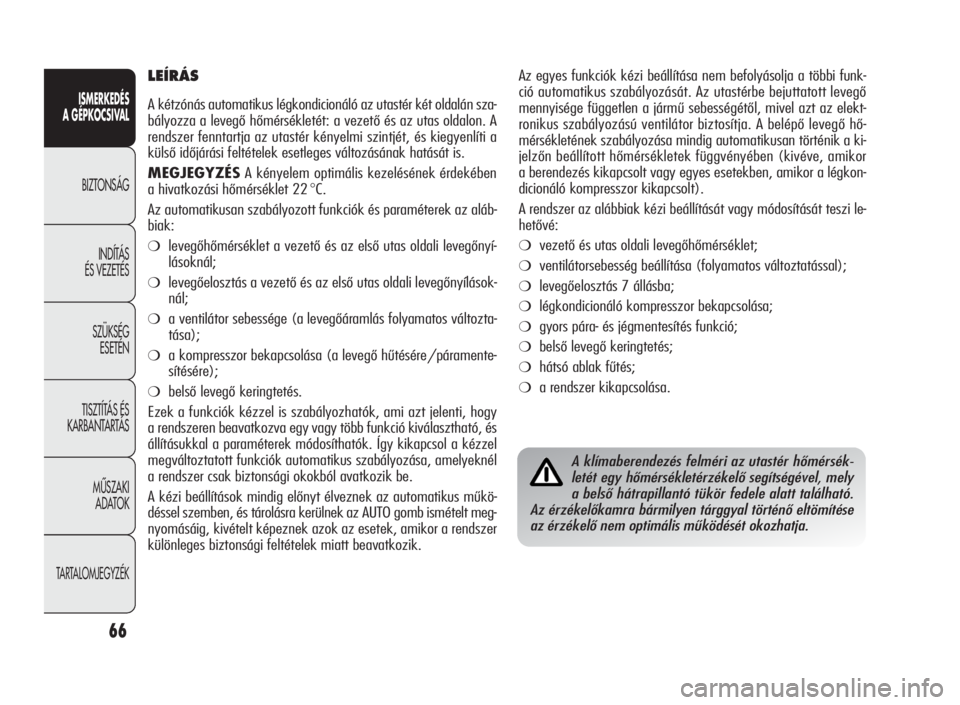

Az egyes funkciók kézi beállítása nem befolyásolja a többi funk-
ció automatikus szabályozását. Az utastérbe bejuttatott levegő
mennyisége független a jármű sebességétől, mivel azt az elekt-
ronikus szabályozású ventilátor biztosítja. A belépő levegő hő-
mérsékletének szabályozása mindig automatikusan történik a ki-
jelzőn beállított hőmérsékletek függvényében (kivéve, amikor
a berendezés kikapcsolt vagy egyes esetekben, amikor a légkon-
dicionáló kompresszor kikapcsolt).
A rendszer az alábbiak kézi beállítását vagy módosítását teszi le-
hetővé:
❍vezető és utas oldali levegőhőmérséklet;
❍ventilátorsebesség beállítása (folyamatos változtatással);
❍levegőelosztás 7 állásba;
❍légkondicionáló kompresszor bekapcsolása;
❍gyors pára- és jégmentesítés funkció;
❍belső levegő keringtetés;
❍hátsó ablak fűtés;
❍a rendszer kikapcsolása.
LEÍRÁS
A kétzónás automatikus légkondicionáló az utastér két oldalán sza-
bályozza a levegő hőmérsékletét: a vezető és az utas oldalon. A
rendszer fenntartja az utastér kényelmi szintjét, és kiegyenlíti a
külső időjárási feltételek esetleges változásának hatását is.
MEGJEGYZÉSA kényelem optimális kezelésének érdekében
a hivatkozási hőmérséklet 22
°C.
Az automatikusan szabályozott funkciók és paraméterek az aláb-
biak:
❍levegőhőmérséklet a vezető és az első utas oldali levegőnyí-
lásoknál;
❍levegőelosztás a vezető és az első utas oldali levegőnyílások-
nál;
❍a ventilátor sebessége (a levegőáramlás folyamatos változta-
tása);
❍a kompresszor bekapcsolása (a levegő hűtésére/páramente-
sítésére);
❍belső levegő keringtetés.
Ezek a funkciók kézzel is szabályozhatók, ami azt jelenti, hogy
a rendszeren beavatkozva egy vagy több funkció kiválasztható, és
állításukkal a paraméterek módosíthatók. Így kikapcsol a kézzel
megváltoztatott funkciók automatikus szabályozása, amelyeknél
a rendszer csak biztonsági okokból avatkozik be.
A kézi beállítások mindig előnyt élveznek az automatikus műkö-
déssel szemben, és tárolásra kerülnek az AUTO gomb ismételt meg-
nyomásáig, kivételt képeznek azok az esetek, amikor a rendszer
különleges biztonsági feltételek miatt beavatkozik.
A klímaberendezés felméri az utastér hőmérsék-
letét egy hőmérsékletérzékelő segítségével, mely
a belső hátrapillantó tükör fedele alatt található.
Az érzékelőkamra bármilyen tárggyal történő eltömítése
az érzékelő nem optimális működését okozhatja.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 66

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
67

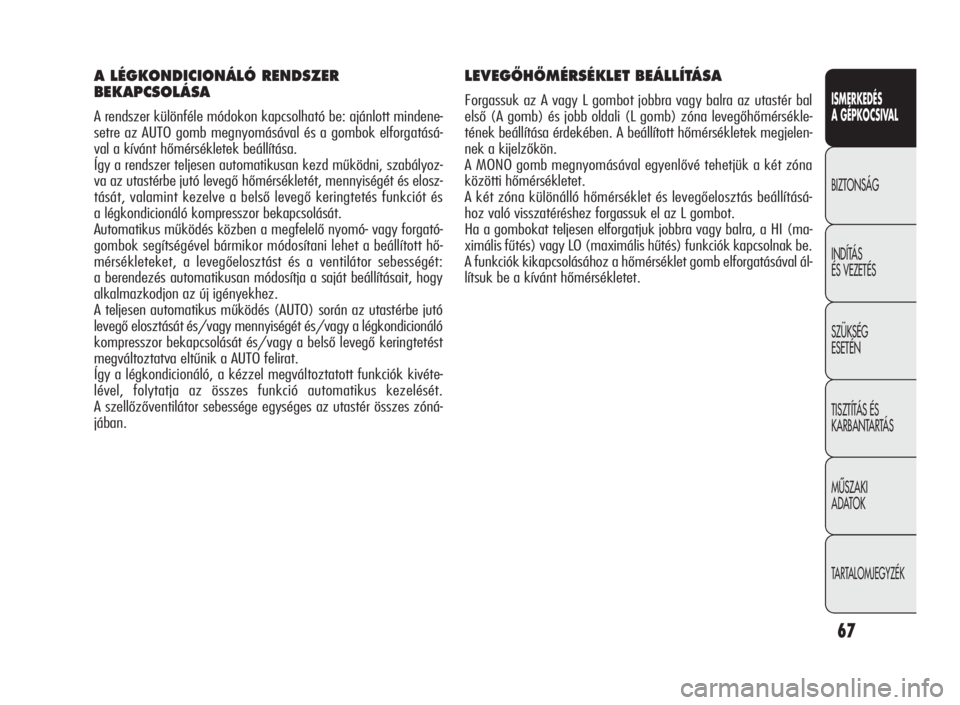

LEVEGÃHÃMÉRSÉKLET BEÁLLÍTÁSA
Forgassuk az A vagy L gombot jobbra vagy balra az utastér bal
első (A gomb) és jobb oldali (L gomb) zóna levegőhőmérsékle-
tének beállítása érdekében. A beállított hőmérsékletek megjelen-
nek a kijelzőkön.
A MONO gomb megnyomásával egyenlővé tehetjük a két zóna
közötti hőmérsékletet.
A két zóna különálló hőmérséklet és levegőelosztás beállításá-
hoz való visszatéréshez forgassuk el az L gombot.
Ha a gombokat teljesen elforgatjuk jobbra vagy balra, a HI (ma-
ximális fűtés) vagy LO (maximális hűtés) funkciók kapcsolnak be.
A funkciók kikapcsolásához a hőmérséklet gomb elforgatásával ál-
lítsuk be a kívánt hőmérsékletet.
A LÉGKONDICIONÁLÓ RENDSZER
BEKAPCSOLÁSA
A rendszer különféle módokon kapcsolható be: ajánlott mindene-
setre az AUTO gomb megnyomásával és a gombok elforgatásá-
val a kívánt hőmérsékletek beállítása.
Így a rendszer teljesen automatikusan kezd működni, szabályoz-
va az utastérbe jutó levegő hőmérsékletét, mennyiségét és elosz-
tását, valamint kezelve a belső levegő keringtetés funkciót és
a légkondicionáló kompresszor bekapcsolását.
Automatikus működés közben a megfelelő nyomó- vagy forgató-
gombok segítségével bármikor módosítani lehet a beállított hő-
mérsékleteket, a levegőelosztást és a ventilátor sebességét:
a berendezés automatikusan módosítja a saját beállításait, hogy
alkalmazkodjon az új igényekhez.
A teljesen automatikus működés (AUTO) során az utastérbe jutó
levegő elosztását és/vagy mennyiségét és/vagy a légkondicionáló
kompresszor bekapcsolását és/vagy a belső levegő keringtetést
megváltoztatva eltűnik a AUTO felirat.
Így a légkondicionáló, a kézzel megváltoztatott funkciók kivéte-
lével, folytatja az összes funkció automatikus kezelését.
A szellőzőventilátor sebessége egységes az utastér összes zóná-
jában.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 67

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
68

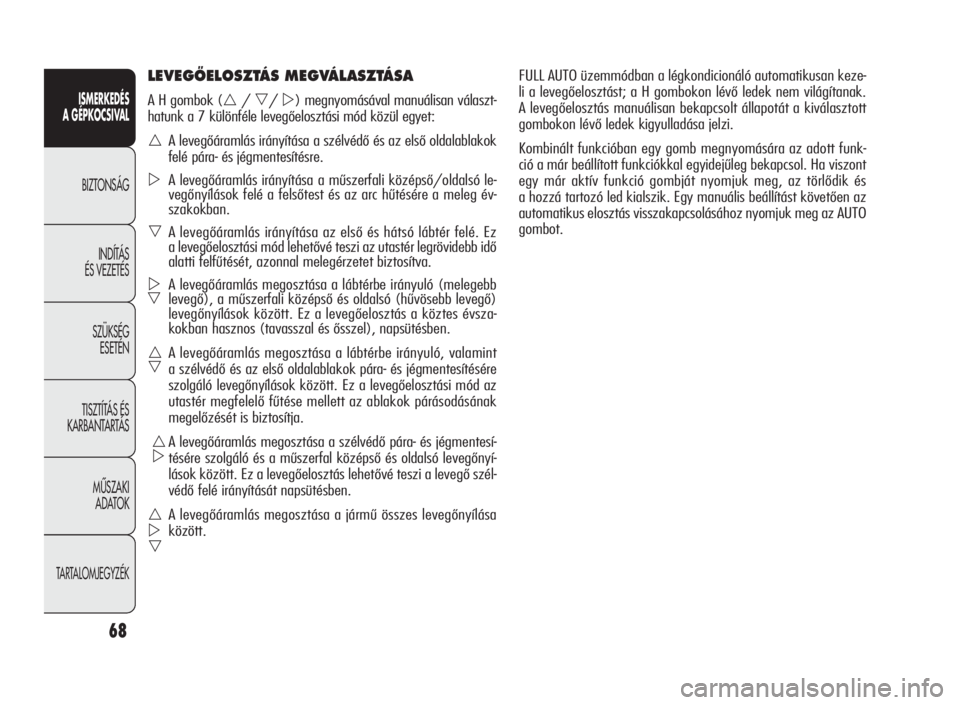

FULL AUTO üzemmódban a légkondicionáló automatikusan keze-
li a levegőelosztást; a H gombokon lévő ledek nem világítanak.
A levegőelosztás manuálisan bekapcsolt állapotát a kiválasztott
gombokon lévő ledek kigyulladása jelzi.
Kombinált funkcióban egy gomb megnyomására az adott funk-
ció a már beállított funkciókkal egyidejűleg bekapcsol. Ha viszont
egy már aktív funkció gombját nyomjuk meg, az törlődik és
a hozzá tartozó led kialszik. Egy manuális beállítást követően az
automatikus elosztás visszakapcsolásához nyomjuk meg az AUTO
gombot.LEVEGÃELOSZTÁS MEGVÁLASZTÁSA
AHgombok(//) megnyomásával manuálisan választ-
hatunka7különféle levegőelosztási mód közül egyet:
A levegőáramlás irányítása a szélvédő és az első oldalablakok
felé pára- és jégmentesítésre.
A levegőáramlás irányítása a műszerfali középső/oldalsó le-
vegőnyílások felé a felsőtest és az arc hűtésére a meleg év-
szakokban.
A levegőáramlás irányítása az első és hátsó lábtér felé. Ez
a levegőelosztási mód lehetővé teszi az utastér legrövidebb idő
alatti felfűtését, azonnal melegérzetet biztosítva.

A levegőáramlás megosztása a lábtérbe irányuló (melegebb
levegő), a műszerfali középső és oldalsó (hűvösebb levegő)
levegőnyílások között. Ez a levegőelosztás a köztes évsza-
kokban hasznos (tavasszal és ősszel), napsütésben.

A levegőáramlás megosztása a lábtérbe irányuló, valamint
a szélvédő és az első oldalablakok pára- és jégmentesítésére
szolgáló levegőnyílások között. Ez a levegőelosztási mód az
utastér megfelelő fűtése mellett az ablakok párásodásának
megelőzését is biztosítja.

A levegőáramlás megosztása a szélvédő pára- és jégmentesí-
tésére szolgáló és a műszerfal középső és oldalsó levegőnyí-
lások között. Ez a levegőelosztás lehetővé teszi a levegő szél-
védő felé irányítását napsütésben.
A levegőáramlás megosztása a jármű összes levegőnyílása
között.

001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 68

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
69

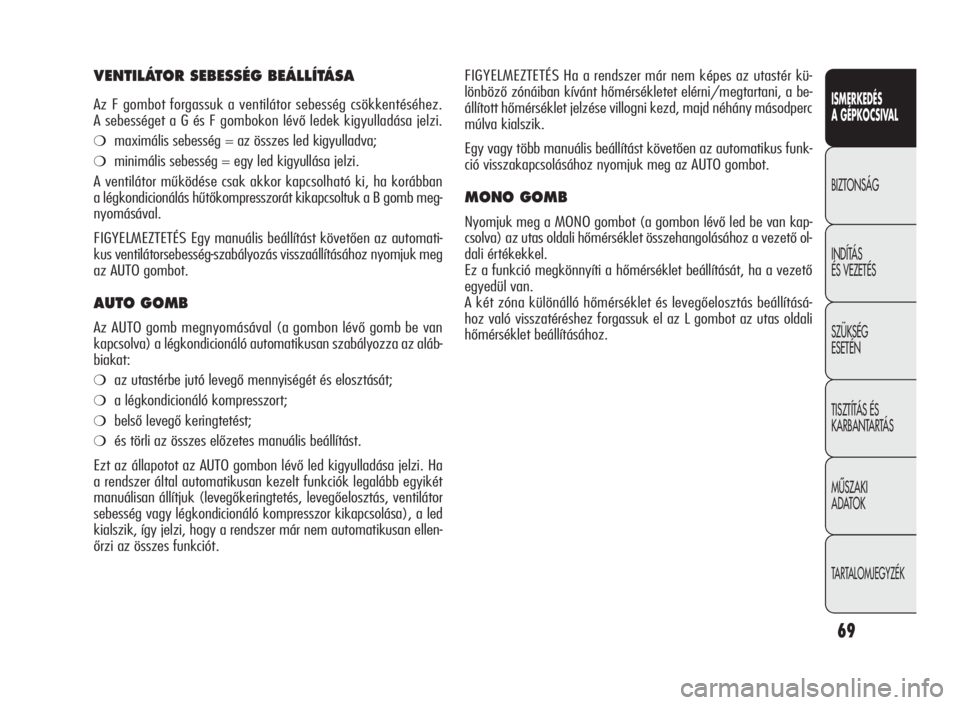

FIGYELMEZTETÉS Ha a rendszer már nem képes az utastér kü-
lönböző zónáiban kívánt hőmérsékletet elérni/megtartani, a be-
állított hőmérséklet jelzése villogni kezd, majd néhány másodperc
múlva kialszik.
Egy vagy több manuális beállítást követően az automatikus funk-
ció visszakapcsolásához nyomjuk meg az AUTO gombot.
MONO GOMB
Nyomjuk meg a MONO gombot (a gombon lévő led be van kap-
csolva) az utas oldali hőmérséklet összehangolásához a vezető ol-
dali értékekkel.
Ez a funkció megkönnyíti a hőmérséklet beállítását, ha a vezető
egyedül van.
A két zóna különálló hőmérséklet és levegőelosztás beállításá-
hoz való visszatéréshez forgassuk el az L gombot az utas oldali
hőmérséklet beállításához.
VENTILÁTOR SEBESSÉG BEÁLLÍTÁSA
Az F gombot forgassuk a ventilátor sebesség csökkentéséhez.
A sebességet a G és F gombokon lévő ledek kigyulladása jelzi.
❍maximális sebesség = az összes led kigyulladva;
❍minimális sebesség = egy led kigyullása jelzi.
A ventilátor működése csak akkor kapcsolható ki, ha korábban
a légkondicionálás hűtőkompresszorát kikapcsoltuk a B gomb meg-
nyomásával.
FIGYELMEZTETÉS Egy manuális beállítást követően az automati-
kus ventilátorsebesség-szabályozás visszaállításához nyomjuk meg
az AUTO gombot.
AUTO GOMB
Az AUTO gomb megnyomásával (a gombon lévő gomb be van
kapcsolva) a légkondicionáló automatikusan szabályozza az aláb-
biakat:
❍az utastérbe jutó levegő mennyiségét és elosztását;
❍a légkondicionáló kompresszort;
❍belső levegő keringtetést;
❍és törli az összes előzetes manuális beállítást.
Ezt az állapotot az AUTO gombon lévő led kigyulladása jelzi. Ha
a rendszer által automatikusan kezelt funkciók legalább egyikét
manuálisan állítjuk (levegőkeringtetés, levegőelosztás, ventilátor
sebesség vagy légkondicionáló kompresszor kikapcsolása), a led
kialszik, így jelzi, hogy a rendszer már nem automatikusan ellen-
őrzi az összes funkciót.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 69

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
70

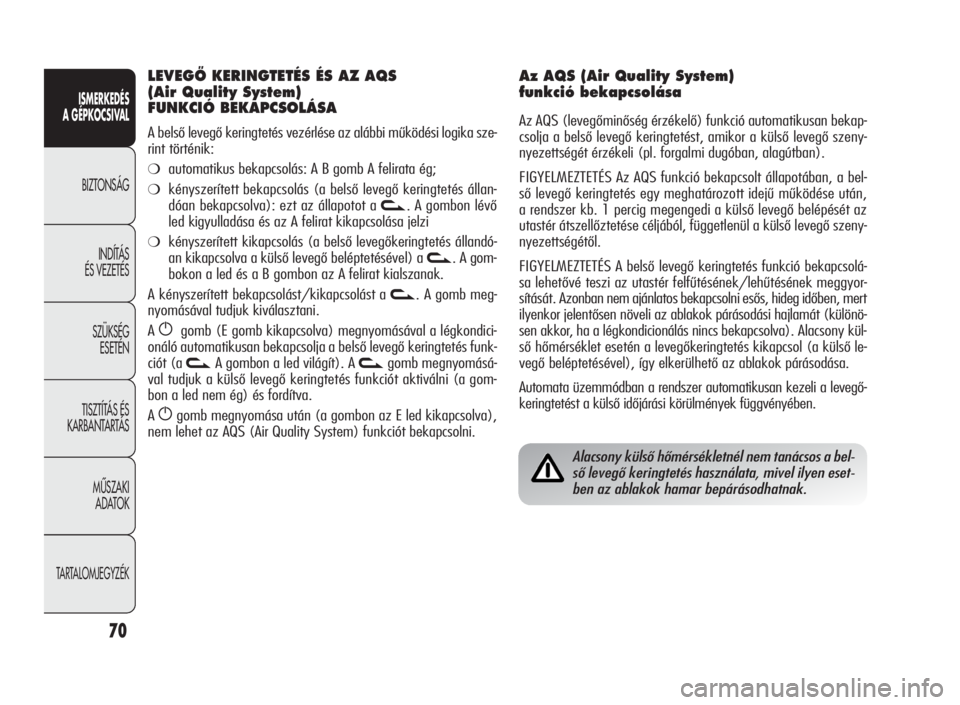

Alacsony külső hőmérsékletnél nem tanácsos a bel-
ső levegő keringtetés használata, mivel ilyen eset-
ben az ablakok hamar bepárásodhatnak.
Az AQS (Air Quality System)
funkció bekapcsolása
Az AQS (levegőminőség érzékelő) funkció automatikusan bekap-
csolja a belső levegő keringtetést, amikor a külső levegő szeny-
nyezettségét érzékeli (pl. forgalmi dugóban, alagútban).
FIGYELMEZTETÉS Az AQS funkció bekapcsolt állapotában, a bel-
ső levegő keringtetés egy meghatározott idejű működése után,
a rendszer kb. 1 percig megengedi a külső levegő belépését az
utastér átszellőztetése céljából, függetlenül a külső levegő szeny-
nyezettségétől.
FIGYELMEZTETÉS A belső levegő keringtetés funkció bekapcsolá-
sa lehetővé teszi az utastér felfűtésének/lehűtésének meggyor-
sítását. Azonban nem ajánlatos bekapcsolni esős, hideg időben, mert
ilyenkor jelentősen növeli az ablakok párásodási hajlamát (különö-
sen akkor, ha a légkondicionálás nincs bekapcsolva). Alacsony kül-
ső hőmérséklet esetén a levegőkeringtetés kikapcsol (a külső le-
vegő beléptetésével), így elkerülhető az ablakok párásodása.
Automata üzemmódban a rendszer automatikusan kezeli a levegő-
keringtetést a külső időjárási körülmények függvényében.
LEVEGÃ KERINGTETÉS ÉS AZ AQS
(Air Quality System)
FUNKCIÓ BEKAPCSOLÁSA
A belső levegő keringtetés vezérlése az alábbi működési logika sze-
rint történik:
❍automatikus bekapcsolás: A B gomb A felirata ég;
❍kényszerített bekapcsolás (a belső levegő keringtetés állan-
dóan bekapcsolva): ezt az állapotot a
v. A gombon lévő
led kigyulladása és az A felirat kikapcsolása jelzi
❍kényszerített kikapcsolás (a belső levegőkeringtetés állandó-
an kikapcsolva a külső levegő beléptetésével) a
v.Agom-
bokonaledésaBgombonazAfeliratkialszanak.
A kényszerített bekapcsolást/kikapcsolást a
v. A gomb meg-
nyomásával tudjuk kiválasztani.
A
ggomb (E gomb kikapcsolva) megnyomásával a légkondici-
onáló automatikusan bekapcsolja a belső levegő keringtetés funk-
ciót (a
vA gombon a led világít). Avgomb megnyomásá-
val tudjuk a külső levegő keringtetés funkciót aktiválni (a gom-
bon a led nem ég) és fordítva.
A
ggomb megnyomása után (a gombon az E led kikapcsolva),
nem lehet az AQS (Air Quality System) funkciót bekapcsolni.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 70

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
71

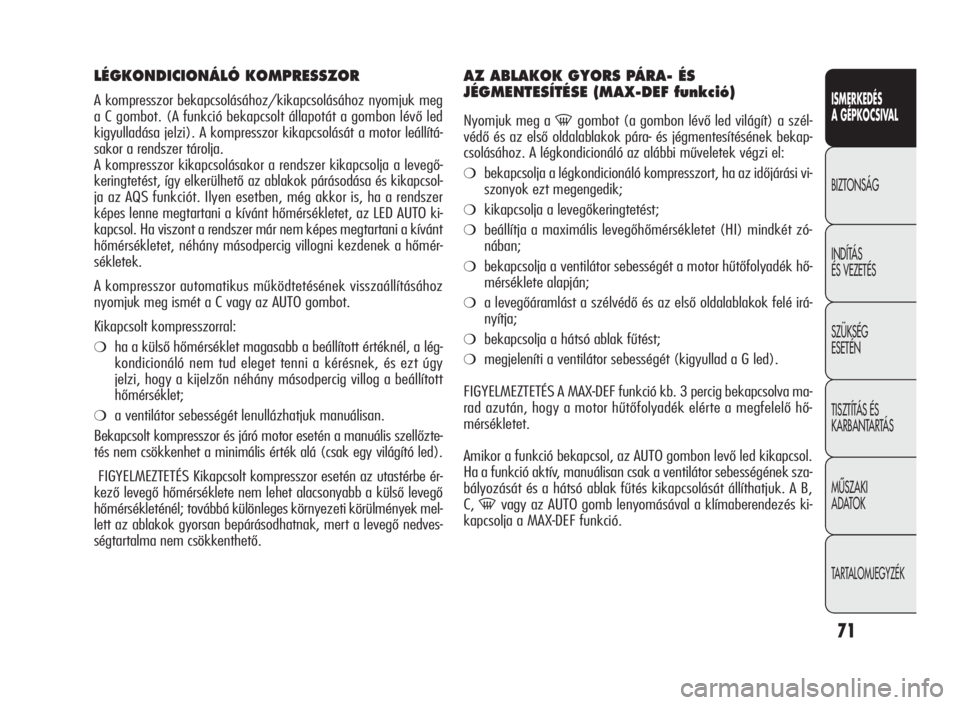

LÉGKONDICIONÁLÓ KOMPRESSZOR
A kompresszor bekapcsolásához/kikapcsolásához nyomjuk meg
a C gombot. (A funkció bekapcsolt állapotát a gombon lévő led
kigyulladása jelzi). A kompresszor kikapcsolását a motor leállítá-
sakor a rendszer tárolja.
A kompresszor kikapcsolásakor a rendszer kikapcsolja a levegő-
keringtetést, így elkerülhető az ablakok párásodása és kikapcsol-
ja az AQS funkciót. Ilyen esetben, még akkor is, ha a rendszer
képes lenne megtartani a kívánt hőmérsékletet, az LED AUTO ki-
kapcsol. Ha viszont a rendszer már nem képes megtartani a kívánt
hőmérsékletet, néhány másodpercig villogni kezdenek a hőmér-
sékletek.
A kompresszor automatikus működtetésének visszaállításához
nyomjuk meg ismét a C vagy az AUTO gombot.
Kikapcsolt kompresszorral:
❍ha a külső hőmérséklet magasabb a beállított értéknél, a lég-
kondicionáló nem tud eleget tenni a kérésnek, és ezt úgy
jelzi, hogy a kijelzőn néhány másodpercig villog a beállított
hőmérséklet;
❍a ventilátor sebességét lenullázhatjuk manuálisan.
Bekapcsolt kompresszor és járó motor esetén a manuális szellőzte-
tés nem csökkenhet a minimális érték alá (csak egy világító led).
FIGYELMEZTETÉS Kikapcsolt kompresszor esetén az utastérbe ér-
kező levegő hőmérséklete nem lehet alacsonyabb a külső levegő
hőmérsékleténél; továbbá különleges környezeti körülmények mel-
lett az ablakok gyorsan bepárásodhatnak, mert a levegő nedves-
ségtartalma nem csökkenthető.
AZ ABLAKOK GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (MAX-DEF funkció)
Nyomjuk meg a-gombot (a gombon lévő led világít) a szél-
védő és az első oldalablakok pára- és jégmentesítésének bekap-
csolásához. A légkondicionáló az alábbi műveletek végzi el:
❍bekapcsolja a légkondicionáló kompresszort, ha az időjárási vi-
szonyok ezt megengedik;
❍kikapcsolja a levegőkeringtetést;
❍beállítja a maximális levegőhőmérsékletet (HI) mindkét zó-
nában;
❍bekapcsolja a ventilátor sebességét a motor hűtőfolyadék hő-
mérséklete alapján;
❍a levegőáramlást a szélvédő és az első oldalablakok felé irá-
nyítja;
❍bekapcsolja a hátsó ablak fűtést;
❍megjelenítiaventilátorsebességét(kigyulladaGled).
FIGYELMEZTETÉS A MAX-DEF funkció kb. 3 percig bekapcsolva ma-
rad azután, hogy a motor hűtőfolyadék elérte a megfelelő hő-
mérsékletet.
Amikor a funkció bekapcsol, az AUTO gombon levő led kikapcsol.
Ha a funkció aktív, manuálisan csak a ventilátor sebességének sza-
bályozását és a hátsó ablak fűtés kikapcsolását állíthatjuk. A B,
C,
-vagy az AUTO gomb lenyomásával a klímaberendezés ki-
kapcsolja a MAX-DEF funkció.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 71
