96
BIZTONSÁGI GYEREKZÁR
Megakadályozza a hátsó ajtók belülről történő nyitását.
A berendezés (67. ábra – A) be- vagy kikapcsolása csak az ajtó
kinyitott állapotában történhet:
❍1. pozíció – bekapcsolva (az ajtó blokkolva);
❍2. pozíció: kikapcsolva (az ajtó belülről nyitható).
A gyermekbiztonsági zár bekapcsolt marad akkor is, amikor az
ajtózárakat az elektromos központi zárral nyitjuk ki.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók belülről, amikor
a gyermekbiztonsági zár be van kapcsolva.
Mindig kapcsoljuk be ezt a berendezést, amikor
gyermeket szállítunk a gépkocsiban.
A mindkét hátsó ajtón történő bekapcsolás után min-
dig győződjünk meg a berendezés működéséről úgy,
hogy a belső kilinccsel megpróbáljuk nyitni az ajtót.
67. ábraA0K0167m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 96

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
97
A HÁTSÓ AJTÓK ZÁRÁSA
SZÜKSÉGHELYZETBEN
A hátsó ajtók olyan biztonsági berendezéssel vannak ellátva, amely
az elektromos áramellátás üzemzavara esetén is lehetővé teszi az
ajtók zárását.
Ilyen esetben az ajtók zárása az alábbiak szerint történhet:
❍illesszük az indítókulcs tollát a B nyílásba (67. ábra);
❍fordítsuk el a kulcsot az óramutató járásával ellentétesen, majd
húzzuk ki a B nyílásból.
Az ajtók reteszelő gombjának ismételt összehangolásához (a le-
merült akkumulátor feltöltése után) az alábbiak szerint járjunk el:
❍nyomjuk meg a kulcsËgombját;
❍nyomjuk meg a műszerfalon az ajtók központi be-/kiretesze-
lő
≈gombját;
❍a kulcs zárbetétben elfordításával nyissuk ki az egyik elülső aj-
tózárat;
❍húzzuk meg az ajtó belső kilincsét.
Ha a hátsó ajtókon a gyermekbiztonsági zár és az
előzőekben bemutatott zár is be van kapcsolva,
a belső kilinccsel csak a gombok ismételt össze-
hangolása után lehet kinyitni az ajtót; ezért az ajtó nyitá-
sához a külső kilincset kell használni. Az ajtók központi
≈zárás/nyitás gombját a szükséghelyzetben működ-
tetett zár bekapcsolása nem hatástalanítja.
FIGYELMEZTETÉS Az ajtók központi nyitó/záró rendszerének alap-
beállítását az akkumulátor újracsatlakoztatása vagy biztosítékcsere
után az alábbiak szerint kell elvégezni:
❍csukjukbeazösszesajtót;
❍nyomjuk meg a kulcsÁgombját vagy a műszerfalon a köz-
ponti be-/kireteszelő
≈gombot;
❍nyomjuk meg a kulcsËgombját vagy a műszerfalon a köz-
ponti be-/kireteszelő
≈gombot.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 97

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
98
ELEKTROMOS ABLAKEMELÃK
Az indítókulcs MAR állásában és annak STOP állásba fordítását vagy
kivételét követően vagy valamelyik elülső ajtó nyitott állapotában
a körülbelül három percig működnek.
A nyomógombok az ajtópanelek burkolatán helyezkednek el
(a vezető oldali panelről az összes ablaküveg működtethető).
Megtalálható egy becsípődésgátló berendezés, amely az első és
hátsó ablaküvegek felemelési fázisa során lép működésbe.
KEZELÃSZERVEK 68. ábra
Vezető oldali első ajtó
A. a bal oldali első ablaküveg nyitása/zárása; „folyamatos, au-
tomatikus” működés az ablaküveg nyitása/zárása során;
B. a jobb oldali első ablaküveg nyitása/zárása; „folyamatos,
automatikus” működés az ablaküveg nyitása/zárása során;
C. a hátsó ajtók ablakmozgató kezelőszerveinek bekapcsolá-
sa/letiltása;
D. a bal hátsó ablaküveg nyitása/zárása (egyes változatoknál és
piacoknál); „folyamatos, automatikus” működés az ablaküveg
nyitása/zárása során;
E. a jobb hátsó ablaküveg nyitása/zárása (egyes változatoknál
és piacoknál); „folyamatos, automatikus” működés az ab-
laküveg nyitása/zárása során.
A kívánt ablaküveg nyitásához/zárásához nyomjuk meg a gom-
bokat. A gombok egyikét röviden megnyomva az ablaküveg el-
mozdulása „szakaszos”, míg hosszú megnyomás hatására be-
kapcsol a „folyamatos, automatikus” működtetés mind nyitás,
mind zárás irányban. Az ablaküveg a kívánt helyzetben a megfe-
lelő mozgatógomb ismételt megnyomására áll meg. A nyomó-
gombot néhány másodpercig megnyomva tartva az üveg auto-
matikusan felemelkedik vagy leereszkedik (csak az indítókulcs
MAR állásában).
Utas oldali elsŒ ajtó/hátsó ajtók
(egyes változatoknál és piacokon)
Az utas oldali első ajtó és egyes változatokon a hátsó ajtó keze-
lőpaneleken lévő nyomógombok (68. ábra – F) működtetik a hoz-
zájuk tartozó ablaküveget.
68. ábraA0K0067m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 98

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
99
FIGYELMEZTETÉS STOP állásban levő vagy kihúzott indítókulcs mel-
lett, az ablakemelők a motor leállítását követő 3 percig még ak-
tívak, és bármely ajtó nyitásával a funkció azonnal kikapcsol.
FIGYELMEZTETÉS Becsípődésgátlóval szerelt változatoknál a táv-
vezérlőn lévő
Ëgomb legalább 2 másodpercig történő megnyo-
másával az ablakok kinyitását, míg a
Ágomb legalább
2 másodpercig történő megnyomásával az ablakok bezárását
tudjuk elvégezni.
A rendszer kielégíti az utastérből kihajoló utasok
védelmére vonatkozó 2000/4/EK irányelv köve-
telményeit.
Az ablakemelők helytelen használata veszélyes lehet.
A működtetés előtt és közben is mindig ügyeljünk ar-
ra, hogy az utasok testi épségét ne veszélyeztessék sem
közvetlenül a mozgó üvegek, sem az olyan tárgyak, amelye-
ket magával húz vagy amelyeknek nekiütközik. Mindig húz-
zuk ki a gyújtáskulcsot, amikor kiszállunk a gépkocsiból, hogy
megelőzzük az ablakemelők felügyelet nélküli működteté-
sét, ami a gépkocsiban maradó utasokra veszélyt jelenthet.
BecsípŒdésgátló biztonsági berendezés
A gépkocsi becsípődésgátló funkcióval rendelkezik az első és hát-
só ablaküvegek záródásakor.
Ez a biztonsági rendszer érzékeli, ha az ablaküveg záródása so-
rán valamilyen akadály kerül az üveg útjába; ilyen esetben az
érzékelő megállítja a mozgást, és az üveg pozíciójától függően
visszafelé mozgatja azt. Ez a berendezés akkor is hasznos, ami-
kor az utastérben lévő gyerekek véletlenül működtetik az ablak-
mozgatást.
A becsípődésgátló működés aktív mind manuális, mind automati-
kus ablakemelés esetén. A becsípődésgátló rendszer beavatkozá-
sa esetén az ablak mozgása megáll, és visszafelé irányuló
mozgás indul meg a végállás eléréséig. Ezidő alatt nem lehet
működtetni az ablakot semmilyen módon.
Ha a becsípődés elleni védelem egymás után öt alkalommal avat-
kozik be egy percen belül, vagy meghibásodott, letiltja az üveg au-
tomatikus felemelkedését a rendszer, fél másodperces lépésekben
engedélyezve az elmozdulást, és a következő művelet csak a gomb
felengedése után lehetséges.
A rendszer automatikus működésének visszaállításához eresszük
le az érintett ablaküveget.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 99

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
100
AblakemelŒ rendszer alapbeállítása
Ha a jármű akkumulátorát lekapcsolás után újracsatlakoztatjuk,
vagy a kiolvadt biztosíték pótlása után ismét el kell végezni a rend-
szer alapbeállítását.
Alapbeállítási eljárás:
❍manuális működtetéssel mozgassuk a beállítandó ablakot fel-
ső végállásba;
❍miután elértük a felső végállást, továbbra is tartsuk benyom-
va a felemelést működtető gombot legalább 1 másodpercig.
FIGYELMEZTETÉS Egyes változatoknál és piacokon, ahol rendel-
kezésre áll, a vezérlőegység áramellátásának megszakadása után
(az akkumulátor cseréje vagy lekötése, az ablakemelő vezérlő-
egységet védő biztosíték cseréje miatt) az ablakemelők automa-
tikus működtetését helyre kell állítani.A beállítási műveletet zárt ajtókkal, az alábbiakat követve kell el-
végezni:
1. az ablakemelő leeresztő gombját nyomva tartva eresszük le tel-
jesen a vezető oldali ablakot, és az alsó végállás elérése után
még további 3 másodpercig tartsuk benyomva a gombot;
2. az ablakemelő felemelő gombját nyomva tartva húzzuk fel
teljesen a vezető oldali ablakot, és a felső végállás elérése után
még további 3 másodpercig tartsuk benyomva a gombot;
3. végezzük el az utas oldali ablaknál is az 1. és 2. pontokban
leírt eljárást;
4. az ablaküvegek automatikus mozgásának ellenőrzésével győ-
ződjünk meg a helyes alapbeállításról.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 100

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
101

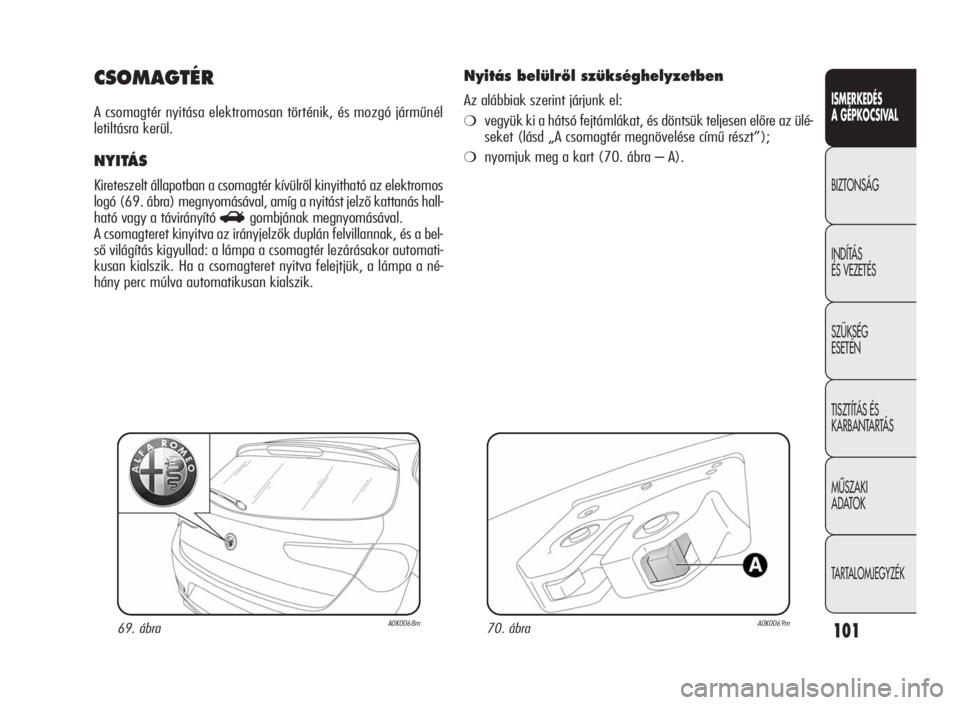

CSOMAGTÉR
A csomagtér nyitása elektromosan történik, és mozgó járműnél
letiltásra kerül.
NYITÁS
Kireteszelt állapotban a csomagtér kívülről kinyitható az elektromos
logó (69. ábra) megnyomásával, amíg a nyitást jelző kattanás hall-
ható vagy a távirányító
Rgombjának megnyomásával.
A csomagteret kinyitva az irányjelzők duplán felvillannak, és a bel-
ső világítás kigyullad: a lámpa a csomagtér lezárásakor automati-
kusan kialszik. Ha a csomagteret nyitva felejtjük, a lámpa a né-
hány perc múlva automatikusan kialszik.
69. ábraA0K0068m
Nyitás belülrŒl szükséghelyzetben
Az alábbiak szerint járjunk el:
❍vegyük ki a hátsó fejtámlákat, és döntsük teljesen előre az ülé-
seket (lásd „A csomagtér megnövelése című részt”);
❍nyomjuk meg a kart (70. ábra – A).
70. ábraA0K0069m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 101

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
102
A CSOMAGTÉR ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS Az csomagtér nyitó/záró rendszerének újbóli
alapbeállítását az akkumulátor újracsatlakoztatása vagy biztosí-
tékcsere után az alábbiak szerint kell elvégezni:
❍csukjuk be az összes ajtót és a csomagtérajtót;
❍nyomjuk meg a távirányítóÁgombját;
❍nyomjuk meg a távirányítóËgombját.
ZÁRÁS
A csomagtartó lezárásához engedjük le kézzel a csomagtérajtót
a zár reteszelődését jelző kattanásig. A csomagtérajtó belső részén
találhatók a fogantyúk 71. ábra – A, amelyek kényelmesebb fo-
gást biztosítanak a csomagtérajtó zárásához.
FIGYELMEZTETÉS A csomagtér visszazárása előtt győződjünk meg
arról, hogy a kulcs a birtokunkban van, mivel a csomagtér auto-
matikusan reteszelődni fog.
71. ábraA0K0181m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 102

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
10372. ábraA0K0070m

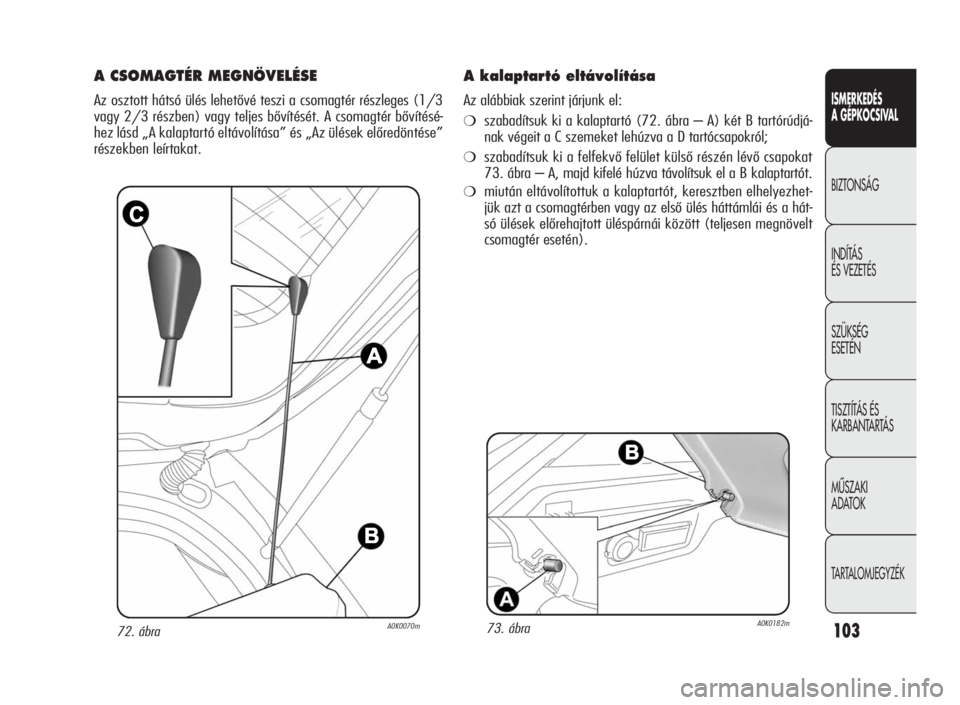

A CSOMAGTÉR MEGNÖVELÉSE
Az osztott hátsó ülés lehetővé teszi a csomagtér részleges (1/3
vagy 2/3 részben) vagy teljes bővítését. A csomagtér bővítésé-
hez lásd „A kalaptartó eltávolítása” és „Az ülések előredöntése”
részekben leírtakat.
73. ábraA0K0182m
A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
❍szabadítsuk ki a kalaptartó (72. ábra – A) két B tartórúdjá-
nakvégeitaCszemeketlehúzvaaDtartócsapokról;
❍szabadítsuk ki a felfekvő felület külső részén lévő csapokat
73. ábra – A, majd kifelé húzva távolítsuk el a B kalaptartót.
❍miután eltávolítottuk a kalaptartót, keresztben elhelyezhet-
jük azt a csomagtérben vagy az első ülés háttámlái és a hát-
só ülések előrehajtott üléspárnái között (teljesen megnövelt
csomagtér esetén).
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 103
