40

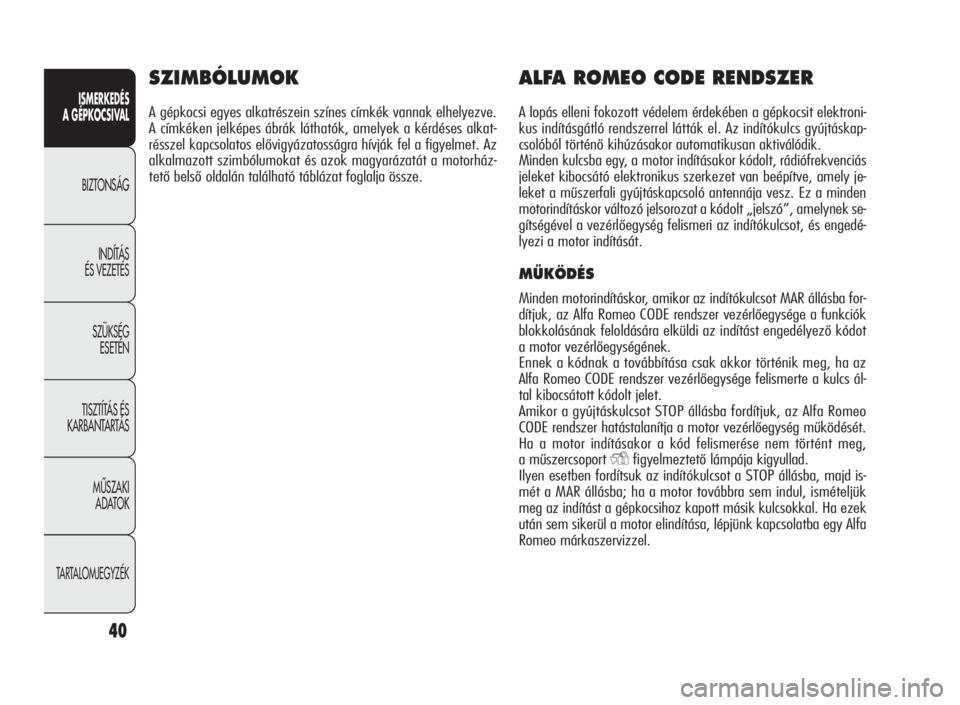

SZIMBÓLUMOK
A gépkocsi egyes alkatrészein színes címkék vannak elhelyezve.
A címkéken jelképes ábrák láthatók, amelyek a kérdéses alkat-
résszel kapcsolatos elővigyázatosságra hívják fel a figyelmet. Az
alkalmazott szimbólumokat és azok magyarázatát a motorház-
tető belső oldalán található táblázat foglalja össze.
ALFA ROMEO CODE RENDSZER
A lopás elleni fokozott védelem érdekében a gépkocsit elektroni-
kus indításgátló rendszerrel látták el. Az indítókulcs gyújtáskap-
csolóból történő kihúzásakor automatikusan aktiválódik.
Minden kulcsba egy, a motor indításakor kódolt, rádiófrekvenciás
jeleket kibocsátó elektronikus szerkezet van beépítve, amely je-
leket a műszerfali gyújtáskapcsoló antennája vesz. Ez a minden
motorindításkor változó jelsorozat a kódolt „jelszó”, amelynek se-
gítségével a vezérlőegység felismeri az indítókulcsot, és engedé-
lyezi a motor indítását.
MÙKÖDÉS
Minden motorindításkor, amikor az indítókulcsot MAR állásba for-
dítjuk, az Alfa Romeo CODE rendszer vezérlőegysége a funkciók
blokkolásának feloldására elküldi az indítást engedélyező kódot
a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor történik meg, ha az
Alfa Romeo CODE rendszer vezérlőegysége felismerte a kulcs ál-
tal kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba fordítjuk, az Alfa Romeo
CODE rendszer hatástalanítja a motor vezérlőegység működését.
Ha a motor indításakor a kód felismerése nem történt meg,
a műszercsoport
Yfigyelmeztető lámpája kigyullad.
Ilyen esetben fordítsuk az indítókulcsot a STOP állásba, majd is-
mét a MAR állásba; ha a motor továbbra sem indul, ismételjük
meg az indítást a gépkocsihoz kapott másik kulcsokkal. Ha ezek
után sem sikerül a motor elindítása, lépjünk kapcsolatba egy Alfa
Romeo márkaszervizzel.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 40

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
41
Menet közben aYfigyelmeztetŒ lámpa
kigyullad
❍AYfigyelmeztető lámpa kigyulladása azt jelenti, hogy
a rendszer éppen öndiagnózist folytat (pl. feszültségesés mi-
att).
❍Ha aYfigyelmeztető lámpa folyamatosan égve marad, for-
duljunk egy Alfa Romeo márkaszervizhez.
A KULCSOK
CODE KÁRTYA(egyes változatoknál és piacokon)
A kulcsokkal együtt a CODE kártya is átadásra kerül (14. ábra),
amelyen az A mechanikus és a B elektronikus kód található.
A kártyát tartsuk biztonságos helyen, soha ne a gépkocsiban.
Ha a kulcsot erős ütés éri, a beépített elektronikus
alkatrészek károsodhatnak.
14. ábraA0K0008m
A
B
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 41

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
42

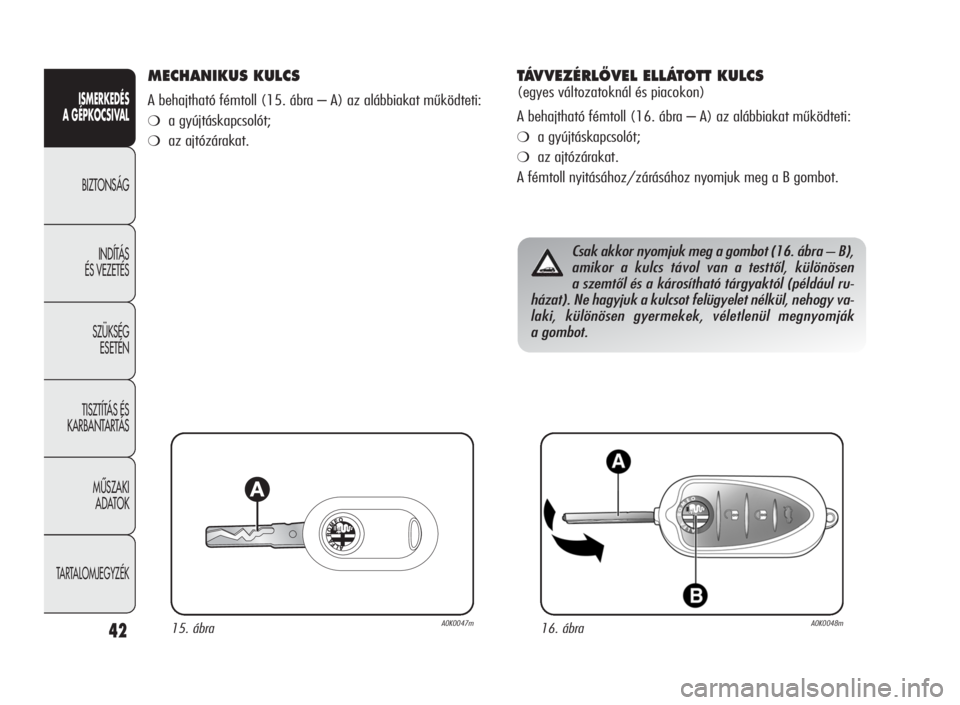

MECHANIKUS KULCS
A behajtható fémtoll (15. ábra – A) az alábbiakat működteti:
❍a gyújtáskapcsolót;
❍az ajtózárakat.
15. ábraA0K0047m16. ábraA0K0048m
Csak akkor nyomjuk meg a gombot (16. ábra – B),
amikor a kulcs távol van a testtől, különösen
a szemtől és a károsítható tárgyaktól (például ru-
házat). Ne hagyjuk a kulcsot felügyelet nélkül, nehogy va-
laki, különösen gyermekek, véletlenül megnyomják
agombot.
TÁVVEZÉRLÃVEL ELLÁTOTT KULCS
(egyes változatoknál és piacokon)
A behajtható fémtoll (16. ábra – A) az alábbiakat működteti:
❍a gyújtáskapcsolót;
❍az ajtózárakat.
A fémtoll nyitásához/zárásához nyomjuk meg a B gombot.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 42

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
43

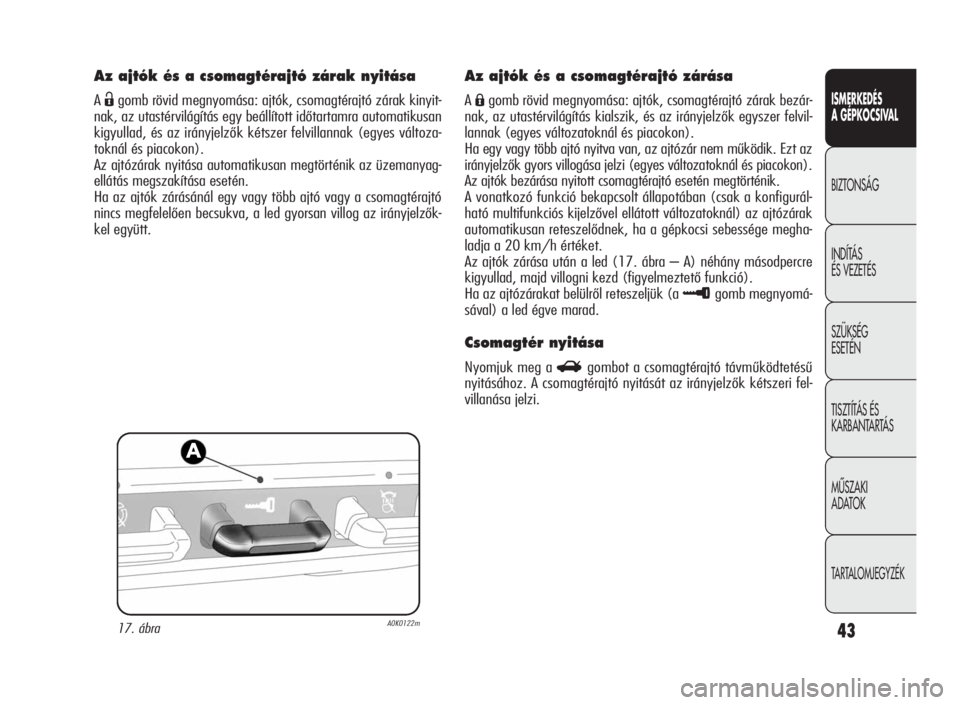

Az ajtók és a csomagtérajtó zárak nyitása
AËgomb rövid megnyomása: ajtók, csomagtérajtó zárak kinyit-
nak, az utastérvilágítás egy beállított időtartamra automatikusan
kigyullad, és az irányjelzők kétszer felvillannak (egyes változa-
toknál és piacokon).
Az ajtózárak nyitása automatikusan megtörténik az üzemanyag-
ellátás megszakítása esetén.
Ha az ajtók zárásánál egy vagy több ajtó vagy a csomagtérajtó
nincs megfelelően becsukva, a led gyorsan villog az irányjelzők-
kel együtt.
Az ajtók és a csomagtérajtó zárása
AÁgomb rövid megnyomása: ajtók, csomagtérajtó zárak bezár-
nak, az utastérvilágítás kialszik, és az irányjelzők egyszer felvil-
lannak (egyes változatoknál és piacokon).
Ha egy vagy több ajtó nyitva van, az ajtózár nem működik. Ezt az
irányjelzők gyors villogása jelzi (egyes változatoknál és piacokon).
Az ajtók bezárása nyitott csomagtérajtó esetén megtörténik.
A vonatkozó funkció bekapcsolt állapotában (csak a konfigurál-
ható multifunkciós kijelzővel ellátott változatoknál) az ajtózárak
automatikusan reteszelődnek, ha a gépkocsi sebessége megha-
ladja a 20 km/h értéket.
Az ajtók zárása után a led (17. ábra – A) néhány másodpercre
kigyullad, majd villogni kezd (figyelmeztető funkció).
Ha az ajtózárakat belülről reteszeljük (a
≈gomb megnyomá-
sával) a led égve marad.
Csomagtér nyitása
Nyomjuk meg aRgombot a csomagtérajtó távműködtetésű
nyitásához. A csomagtérajtó nyitását az irányjelzők kétszeri fel-
villanása jelzi.
17. ábraA0K0122m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 43

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
44

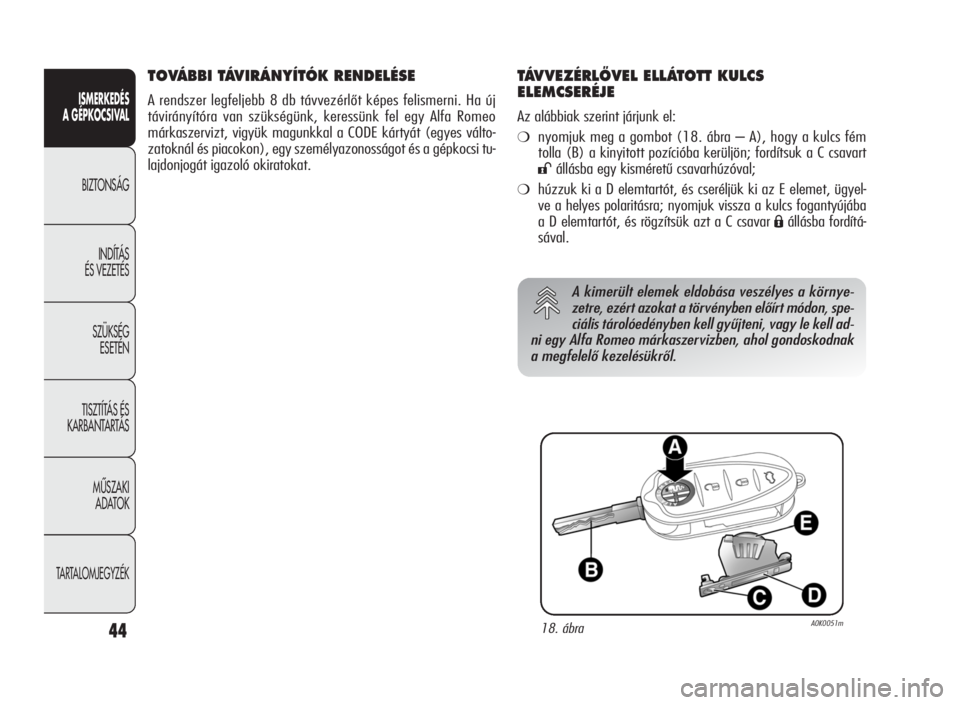

TOVÁBBI TÁVIRÁNYÍTÓK RENDELÉSE
A rendszer legfeljebb 8 db távvezérlőt képes felismerni. Ha új
távirányítóra van szükségünk, keressünk fel egy Alfa Romeo
márkaszervizt, vigyük magunkkal a CODE kártyát (egyes válto-
zatoknál és piacokon), egy személyazonosságot és a gépkocsi tu-
lajdonjogát igazoló okiratokat.
18. ábraA0K0051m
A kimerült elemek eldobása veszélyes a környe-
zetre, ezért azokat a törvényben előírt módon, spe-
ciális tárolóedényben kell gyűjteni, vagy le kell ad-
ni egy Alfa Romeo márkaszervizben, ahol gondoskodnak
a megfelelő kezelésükről.
TÁVVEZÉRLÃVEL ELLÁTOTT KULCS
ELEMCSERÉJE
Az alábbiak szerint járjunk el:
❍nyomjuk meg a gombot (18. ábra – A), hogy a kulcs fém
tolla (B) a kinyitott pozícióba kerüljön; fordítsuk a C csavart
:állásba egy kisméretű csavarhúzóval;
❍húzzuk ki a D elemtartót, és cseréljük ki az E elemet, ügyel-
ve a helyes polaritásra; nyomjuk vissza a kulcs fogantyújába
a D elemtartót, és rögzítsük azt a C csavar
Áállásba fordítá-
sával.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 44

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
45
SAFE LOCK BERENDEZÉS
(egyes változatoknál és piacokon)
Olyan biztonsági berendezés, amely kiiktatja a gépkocsi belső ki-
lincseinek és az ajtó nyitó/záró gombjának működését. Ajánlatos
a berendezés bekapcsolása a gépkocsi parkolásakor.
Berendezés bekapcsolása
A berendezés minden ajtón bekapcsol, ha gyorsan, kétszer meg-
nyomjuk a kulcs
Ágombját.
A berendezés bekapcsolt állapotát az irányjelzők háromszori felvil-
lanása és a led (19. ábra – A) villogása jelzi. A berendezés nem
kapcsol be, ha egy vagy több ajtó nincs megfelelően becsukva.A safe lock berendezés bekapcsolása után semmi-
lyen módon nem lehet a gépkocsit belülről kinyit-
ni, ezért kiszállás előtt győződjünk meg arról, hogy
senki sem maradt az utastérben. Ha a távvezérlős kulcs
eleme lemerült, a berendezést kizárólag a kulcs fémtollá-
nak az ajtók zárbetétjében történő elfordításával lehet
kiiktatni.
A berendezés kikapcsolása
A berendezés automatikusan kikapcsol:
❍ha a kulcs tollát nyitási pozícióba forgatjuk a vezető oldali aj-
tóban;
❍ha megnyomjuk a távirányítóËgombját;
❍ha az indítókulcsot MAR állásba fordítjuk.
19. ábraA0K0122m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 45

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
46
A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Kulcs típusa
Mechanikus kulcs
Távvezérlővel ellátott kulcs
Irányjelzők villogása
(csak távvezérlővel ellátott
kulcsnál)
Figyelmeztető led
Zárak
nyitása
Kulcs elfordítása az
óramutató járásával
ellentétes irányban
(vezető oldalon)
Kulcs elfordítása az
óramutató járásával
ellentétes irányban
(vezető oldalon)
A
Ëgomb
rövid megnyomása
2 villanás
KioltásZárak lezárása
kívülről
Kulcs elfordítása az
óramutató járásával
megegyező irányban
(vezető oldalon)
Kulcs elfordítása az
óramutató járásával
megegyező irányban
(vezető oldalon)
AÁgomb rövid
megnyomása
1 villogás
3 másodpercig
folyamatosan világít,
majd figyelmeztető
villogást végezSafe lock berendezés
bekapcsolása
(egyes változatoknál
és piacokon)
–
–
AÁgomb kétszer
történő megnyomása
3 villanás
Duplán villan, majd
ezt követően
a figyelmeztető
lámpa villogCsomagtérajtó
zár
nyitása
–
–
ARgomb
rövid megnyomása
2 villanás
Figyelmeztető led
villanása
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs következ-
ménye.
Az üvegek
leereszkedése
(egyes változatoknál
és piacokon)
–
–
A
Ëgomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
2 villanás
KioltásAz üvegek
felemelkedése
(egyes változatoknál
és piacokon)
–
–
AÁgomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
1 villogás
Figyelmeztető led
villanása
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 46

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
47
RIASZTÁS(egyes változatoknál és piacokon)
A RIASZTÓ BEKAPCSOLÓDÁSA
A riasztó az alábbi esetekben lép működésbe:
❍az ajtók, a motorháztető vagy a csomagtér illetéktelen nyitá-
sa (külső védelem);
❍illetéktelen motorindítási kísérlet (az indítókulcs MAR állásba
fordítása);
❍az akkumulátor-vezetékek átvágása;
❍mozgó testek jelenléte az utastérben (belső tér védelem);
❍a gépkocsi rendellenes megemelése/megdőlése (egyes vál-
tozatoknál és piacokon).
A riasztás kiváltását hang- és fényjelzés kíséri (az irányjelzők vil-
lognak néhány másodpercig). A működési mód függhet az adott
országban érvényes előírásoktól. Az akusztikus/vizuális jelzési cik-
lusok maximális száma előre beállított, ezek lejárta után a rendszer
visszatér a normál működéshez.
FIGYELMEZTETÉS A motor indításgátló funkció működését az Alfa
Romeo CODE rendszer biztosítja, amely automatikusan aktiváló-
dik, amikor az indítókulcsot a gyújtáskapcsolóból kihúzzuk.
FIGYELMEZTETÉS A riasztás az egyes országok előírásai szerint ke-
rül beállításra.
A RIASZTÓBERENDEZÉS BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a motorháztető becsukott állapotá-
ban, kihúzott vagy STOP állásba fordított indítókulcs esetén irá-
nyítsuk a távirányítós kulcsot a gépkocsi felé, majd nyomjuk meg
és engedjük el a
Ágombot. Egyes piacok kivételével, a riasztó-
rendszer a bekapcsolást egy fény- és hangjelzéssel és az ajtók
bezárásával nyugtázza.
A riasztóberendezés bekapcsolását megelőzi egy öndiagnosztikai
teszt: rendellenesség esetén a rendszer egy további hang- és/vagy
fényjelzést bocsát ki a műszerfali led felvillantásával.
Ha bekapcsolása után a riasztó kibocsát még egy hang- és/vagy
fényjelzést a műszerfali leden keresztül, a bekapcsolás után
kb. 4 másodperccel, kapcsoljuk ki a riasztót a
Ëgomb megnyo-
másával, ellenőrizzük az ajtók, motorháztető vagy csomagtéraj-
tó megfelelően becsukott állapotát, és ismét kapcsoljuk be a ri-
asztót a
Ágomb megnyomásával.
Ha az ajtók, a motorháztető és a csomagtérajtó megfelelően be
vannak csukva, és a rendszer egy második hangjelzést is kibocsát,
az a rendszer működési hibáját jelzi: vegyük fel a kapcsolatot
egy Alfa Romeo márkaszervizzel.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 47
