120
INDÍTÁS SZÜKSÉGHELYZETBEN
Amennyiben szükséghelyzetben kisegítő akkumulátort kell alkal-
mazni, soha ne kösse a kisegítő akkumulkátor negítív vezetékét
(−) 84. ábra – A a gépkocsi akkumulátorának negatív pólusához,
hanem a motor/váltó testelési pontjához.
A motorháztető felnyitása előtt győződjünk meg
arról, hogy a gépkocsi motorja áll, és a gyújtás-
kulcs STOP állásban van. Tartsuk be az első ke-
resztlécen elhelyezett táblácskára írottakat (85. ábra).
Ajánlatos kihúzni a gyújtáskulcsot, ha a gépkocsiban több
személy is tartózkodik. A gépkocsi elhagyásakor mindig
ki kell húzni vagy STOP állásba kell fordítani a gyújtás-
kulcsot. Üzemanyag-feltöltéskor győződjünk meg arról,
hogy a gépkocsi motorja áll, és a gyújtáskulcs STOP ál-
lásban van.
84. ábraA0K0180m85. ábraA0K0224m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 120

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
121
EOBD RENDSZER
(European On Board Diagnosis)
(egyes változatoknál és piacokon)
Az EOBD (European On Board Diagnosis) rendszer célja a követ-
kező:
❍állandó ellenőrzés alatt tartani a berendezés hatékonyságát;
❍a károsanyag kibocsátás növekedésének jelzése;
❍jelezni a károsodott egységek cseréjének szükségességét.
A gépkocsi egy diagnosztikai csatlakozóval van ellátva, amelyre
a megfelelő műszert csatlakoztatva lehetséges a memorizált hi-
bakódok kiolvasása, több más speciális diagnosztikai és a motor
működésével összefüggő paraméterrel együtt. Ezt a vizsgálatot az
erre feljogosított szervek közúti ellenőrzés során is elvégezhetik.
FIGYELMEZTETÉS Az üzemzavarok kijavítása után az Alfa Romeo
márkaszervizek a rendszer hibátlan működésének ellenőrzése cél-
jából elvégezhetik a berendezés tesztelését próbapadon, vagy ha
szükséges, akár hosszabb távú próbaút során is.
DUAL PINION SZERVOKORMÁNY
Csak a gyújtáskulcs MAR állásában, járó motor esetén működik.
A kormánymű lehetővé teszi a vezető számára a kormányzáskor
kifejtendő erőnek a vezetési körülményektől függő beállítását. A
különböző rásegítési módokat a "DNA rendszer" kapcsoló d, n, a
pozícióba állításával választhatjuk ki (lásd az "Alfa DNA rendszer"
című részt).
FIGYELMEZTETÉS Az akkumulátor kikötése után az akkumulátort
újra be kell állítani, s erre a figyelmeztető lámpa kigyulladása fi-
gyelmeztet. Ehhez a művelethez elegendő elfordítani a kormányt
az egyik oldalról a másikra vagy egyszerűen haladjunk egyenesen
néhány száz méter távolságon.
Szigorúan tilos minden utólagos, a kormányszer-
kezetet vagy a kormányoszlopot érintő beavatko-
zás, átalakítás (pl. lopásgátló berendezés besze-
relése), mert ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási követelményeknek va-
ló megfelelést, ezen túlmenően a garancia elvesztését is
eredményezi.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 121

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
122
AUTÓRÁDIÓ EL KÉSZÍTÉS
(egyes változatoknál és piacokon)
Ha a gépkocsit nem autórádióval rendeltük, a műszerfalon tároló
helyezkedik el (86. ábra).
Az autórádió előkészítés a következőkből áll:
❍autórádió áramellátó vezetékek, első és hátsó hangfalak és
antenna;
❍az autórádió beépítési helye;
❍a jármű tetejére szerelt antenna.
86. ábraA0K0134m
Az autórádiót az erre kialakított üregbe (86. ábra – A) kell elhe-
lyezni úgy, hogy nyomást gyakorolunk az üregben elhelyezkedő
rögzítőkre (B): itt találhatóak az áramellátó vezetékek.
Az autórádió előkészítéshez történő csatlakozáshoz
forduljunk Alfa Romeo márkaszervizhez, így el-
kerülhetjük a jármű biztonságát veszélyeztető le-
hetséges zavarokat.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 122

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
123
ELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSE
A gépkocsi megvásárlása után csak olyan elektromos/elektronikus
berendezéseket szabad beépíteni, amelyeken az alábbi jelzések
fel vannak tüntetve:
eCE.
A Fiat Group Automobiles S.p.A. abban az esetben engedélyezi
rádió adó-vevő készülék beépítését, ha azt képzett szakember,
a gyártó és a törvény előírásait betartva, speciális szakműhely-
ben végzi el.
FIGYELMEZTETÉS A gépkocsi műszaki jellemzőit megváltoztató be-
rendezések beépítése és egyéb módosítások következményeként
a hatóságok bevonhatják a gépjármű forgalmi engedélyét, a gyár-
tó pedig érvénytelenítheti a garanciát, ha a meghibásodás köz-
vetlen vagy közvetett kapcsolatban van a nem megengedett át-
alakítással.
A Fiat Group Automobiles S.p.A. semmilyen garanciát nem vállal
az olyan tartozékok beépítésére vonatkozóan, amelyeket nem
a Fiat Group Automobiles S.p.A. szállított vagy ajánlott, és ame-
lyek beszerelését nem az előírásoknak megfelelően végezték el.
HORDOZHATÓ NAVIGÁCIÓS
RENDSZER BESZERELÉSÉNEK
ELÃKÉSZÍTÉSE
(egyes változatoknál és piacokon)
ABlue&Me™rendszerrel felszerelt járműveket (igény esetén)
előkészíthetik aBlue&Me™TomTom
®hordozható navigációs
rendszer beszerelésére, amely rendelkezésre áll a Lineaccessori
Alfa Romeo termékek között.
Szerelje be a hordozható navigációs rendszert, csatolja be a specifi-
kus rögzítő kengyelt a helyére, mint ahogy a 87. ábrán látható.
87. ábraA0K0143m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 123

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
124
RÁDIÓS ADÓ-VEVÃ KÉSZÜLÉK
ÉS MOBILTELEFON
Rádió adó-vevő készülékek (mobiltelefonok, CB-rádió és hasonlók)
külső antenna felszerelése nélkül nem használhatók a gépkocsi
belsejében.
FIGYELMEZTETÉS Az ilyen készülékek használata a gépkocsi
belsejében (külső antenna nélkül) működési zavarokat okozhat
a gépkocsi elektronikus vezérlési rendszerében, ami veszélyezte-
ti a jármű üzem- és menetbiztonságát, emellett potenciális veszélyt
jelent a gépkocsi utasainak egészségére is.
Továbbá az ilyen hírközlő eszközök sugárzási és vételi lehetősé-
geit jelentősen befolyásolhatja a karosszérialemezek árnyékoló ha-
tása is. A hivatalos EC jóváhagyással rendelkező mobiltelefonok
(GSM, GPRS, UMTS) használata során szigorúan tartsuk magun-
kat a telefonkészülék gyártója által előírt utasításokhoz.
PARKOLÁS-ÉRZÉKELÃK
(egyes változatoknál és piacokon)
A hátsó lökhárítóba épített parkolás-érzékelők (88. ábra) szag-
gatott hangjelzéssel informálják a gépkocsi vezetőjét a jármű mö-
götti akadályokról.
BEKAPCSOLÁS
Az érzékelők hátrameneti sebességfokozatba kapcsoláskor akti-
válódnak. A hangjelzések gyakorisága egyre növekszik, ahogy
a gépkocsi és az akadály közötti távolság csökken.
88. ábraA0K0060m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 124

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
12588a. ábraA0K0059m
JELZÉSEK A KÉPERNYÃN
(egyes változatoknál és piacokon)
Az érzékelők aktiválása esetéb a konfigurálható multifunkciós ki-
jelzőn (adott változat/piac esetében) is megjelenik az alábbi ké-
pernyő (88a. ábra); így az akadályok jelenléte és távolságának
változása a hangjelzés mellett a műszercsoport kijelzőjén is kö-
vethető. Ha több akadály is van a jármű mögött, annak a jelzé-
sére kerül sor, amelyhez a legközelebb vagyunk.
FIGYELMEZTETÃ HANGJELZÉS
Hátrameneti sebességfokozatba kapcsoláskor automatikusan be-
kapcsol a hangjelzés, ha akadály észlelhető a hatósugarán belül.
A hangjelzés gyakoriságának változása:
❍gyakorisága növekszik, ha a gépkocsi és az akadály közötti tá-
volság csökken;
❍folyamatossá válik, amikor a jármű és az akadály közötti tá-
volság kb. 30 cm-nél kisebbre csökken, és megszűnik, mihelyt
a távolság növekedni kezd;
❍folyamatos marad, ha a gépkocsi és az akadály közötti távol-
ság nem változik; amennyiben ez a helyzet az oldalsó érzé-
kelőknél következik be, a jel kb. 3 másodperc múlva megsza-
kad azért, hogy például fal melletti tolatás során elkerülhető
legyen a folyamatos hangjelzés.
FIGYELMEZTETÉS A hangjelzés hangerejét a "Set Up menü" "War-
nings volume" opciója alatt lehet beállítani.
MÙKÖDÉS UTÁNFUTÓ VONTATÁSAKOR
A parkolás-érzékelők automatikusan kikapcsolnak, amikor az után-
futó áramellátó kábel elektromos csatlakozóját a vonóhorog csat-
lakozó aljzatába illesztjük. A parkolás-érzékelők automatikusan be-
kapcsolnak, amikor lekötjük az utánfutó elektromos csatlakozását.
A parkolást segítő rendszer megfelelő működése
érdekében nagyon fontos, hogy a lökhárítókban el-
helyezett érzékelők mindig tiszták, sártól, portól,
hótól, jégtől mentesek legyenek. Az érzékelők tisztítása-
kor feltétlenül ügyeljünk arra, hogy meg ne sértsük vagy
karcoljuk meg azokat; ennek érdekében tehát ne hasz-
náljunk száraz, kemény, durva textildarabot. Az érzéke-
lőket tiszta vízzel, esetleg autósampon hozzáadásával tisz-
títsa. Autómosóban a nagynyomású vízzel vagy gőzzel
való tisztításkor a fúvókát csak rövid ideig és legalább
10 cm távolságban tartsuk az érzékelőktől.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 125

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
126

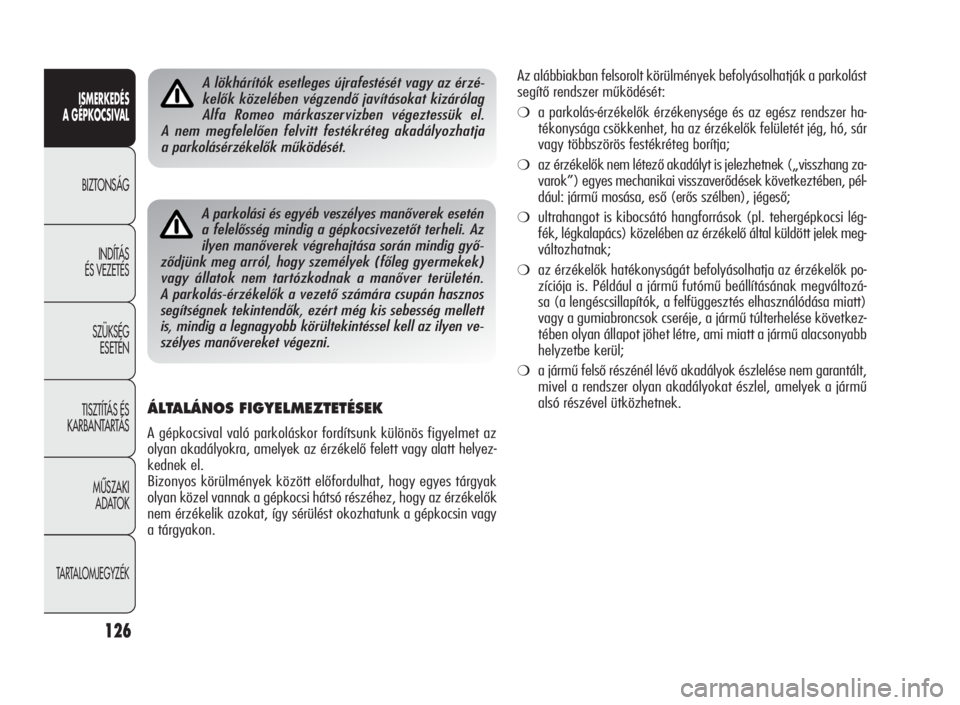

ÁLTALÁNOS FIGYELMEZTETÉSEK
A gépkocsival való parkoláskor fordítsunk különös figyelmet az
olyan akadályokra, amelyek az érzékelő felett vagy alatt helyez-
kednek el.
Bizonyos körülmények között előfordulhat, hogy egyes tárgyak
olyan közel vannak a gépkocsi hátsó részéhez, hogy az érzékelők
nem érzékelik azokat, így sérülést okozhatunk a gépkocsin vagy
a tárgyakon.
A parkolási és egyéb veszélyes manőverek esetén
a felelősség mindig a gépkocsivezetőt terheli. Az
ilyen manőverek végrehajtása során mindig győ-
ződjünk meg arról, hogy személyek (főleg gyermekek)
vagy állatok nem tartózkodnak a manőver területén.
A parkolás-érzékelők a vezető számára csupán hasznos
segítségnek tekintendők, ezért még kis sebesség mellett
is, mindig a legnagyobb körültekintéssel kell az ilyen ve-
szélyes manővereket végezni.
Az alábbiakban felsorolt körülmények befolyásolhatják a parkolást
segítő rendszer működését:
❍a parkolás-érzékelők érzékenysége és az egész rendszer ha-
tékonysága csökkenhet, ha az érzékelők felületét jég, hó, sár
vagy többszörös festékréteg borítja;
❍az érzékelők nem létező akadályt is jelezhetnek („visszhang za-
varok”) egyes mechanikai visszaverődések következtében, pél-
dául: jármű mosása, eső (erős szélben), jégeső;
❍ultrahangot is kibocsátó hangforrások (pl. tehergépkocsi lég-
fék, légkalapács) közelében az érzékelő által küldött jelek meg-
változhatnak;
❍az érzékelők hatékonyságát befolyásolhatja az érzékelők po-
zíciója is. Például a jármű futómű beállításának megváltozá-
sa (a lengéscsillapítók, a felfüggesztés elhasználódása miatt)
vagy a gumiabroncsok cseréje, a jármű túlterhelése következ-
tében olyan állapot jöhet létre, ami miatt a jármű alacsonyabb
helyzetbe kerül;
❍a jármű felső részénél lévő akadályok észlelése nem garantált,
mivel a rendszer olyan akadályokat észlel, amelyek a jármű
alsó részével ütközhetnek.
A lökhárítók esetleges újrafestését vagy az érzé-
kelők közelében végzendő javításokat kizárólag
Alfa Romeo márkaszervizben végeztessük el.
A nem megfelelően felvitt festékréteg akadályozhatja
a parkolásérzékelők működését.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 126

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
127

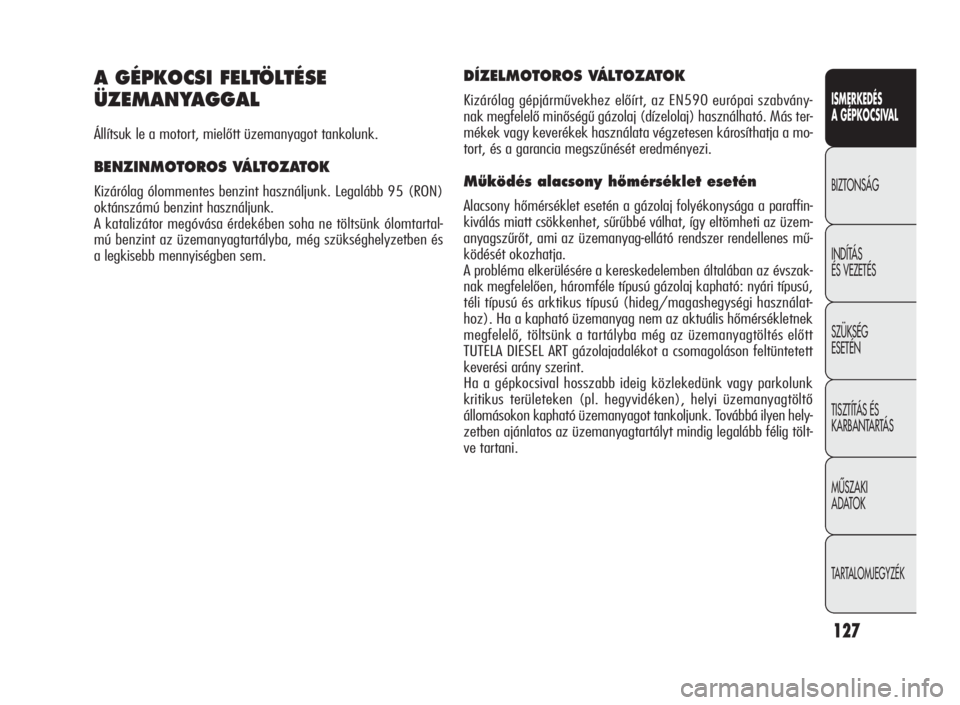

A GÉPKOCSI FELTÖLTÉSE
ÜZEMANYAGGAL
Állítsuk le a motort, mielőtt üzemanyagot tankolunk.
BENZINMOTOROS VÁLTOZATOK
Kizárólag ólommentes benzint használjunk. Legalább 95 (RON)
oktánszámú benzint használjunk.
A katalizátor megóvása érdekében soha ne töltsünk ólomtartal-
mú benzint az üzemanyagtartályba, még szükséghelyzetben és
a legkisebb mennyiségben sem.
DÍZELMOTOROS VÁLTOZATOK
Kizárólag gépjárművekhez előírt, az EN590 európai szabvány-
nak megfelelő minőségű gázolaj (dízelolaj) használható. Más ter-
mékek vagy keverékek használata végzetesen károsíthatja a mo-
tort, és a garancia megszűnését eredményezi.
Mıködés alacsony hŒmérséklet esetén
Alacsony hőmérséklet esetén a gázolaj folyékonysága a paraffin-
kiválás miatt csökkenhet, sűrűbbé válhat, így eltömheti az üzem-
anyagszűrőt, ami az üzemanyag-ellátó rendszer rendellenes mű-
ködését okozhatja.
A probléma elkerülésére a kereskedelemben általában az évszak-
nak megfelelően, háromféle típusú gázolaj kapható: nyári típusú,
téli típusú és arktikus típusú (hideg/magashegységi használat-
hoz). Ha a kapható üzemanyag nem az aktuális hőmérsékletnek
megfelelő, töltsünk a tartályba még az üzemanyagtöltés előtt
TUTELA DIESEL ART gázolajadalékot a csomagoláson feltüntetett
keverési arány szerint.
Ha a gépkocsival hosszabb ideig közlekedünk vagy parkolunk
kritikus területeken (pl. hegyvidéken), helyi üzemanyagtöltő
állomásokon kapható üzemanyagot tankoljunk. Továbbá ilyen hely-
zetben ajánlatos az üzemanyagtartályt mindig legalább félig tölt-
ve tartani.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 127
