2010 Alfa Romeo Giulietta Kezelési és karbantartási útmutató (in Hungarian)

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
48
A RIASZTÓBERENDEZÉS KIKAPCSOLÁSA
Nyomjuk meg aËgombot. A kikapcsoláskor a következők tör-
ténnek (egyes piacok kivételével):
❍az irányjelzők kétszeri, rövid felvillanása;
❍két rövid hangjelzés;
❍az ajtózárak nyitása.
FIGYELMEZTETÉS Ha a központi zár kireteszelése az indítókulcs
elfordításával történt, a riasztóberendezés nem kapcsol ki.
BELSÃ TÉR VÉDELEM/EMELÉS-ÉRZÉKELÉS
A védelem megfelelő működésének garantálása érdekében ellen-
őrizzük az oldalablakok és a napfénytető (egyes változatoknál és
piacokon) teljesen becsukott állapotát.
A funkció kikapcsolásához a riasztó bekapcsolása előtt nyomjuk
meg a gombot (20. ábra – A). A funkció kikapcsolását az A gom-
bon lévő led néhány másodpercig tartó villogása jelzi.
Ha szükséges a belső tér védelem és emelés-érzékelés kiiktatá-
sa, azt minden egyes gyújtás kikapcsolás után el kell végezni.
A RIASZTÓBERENDEZÉS KIIKTATÁSA
A riasztóberendezés teljes kiiktatásához (pl. a gépkocsi hosszabb
idejű leállításakor) egyszerűen zárjuk be a gépkocsit a távirányí-
tós kulcs fémtollának a zárban való elfordításával.
FIGYELMEZTETÉS A távirányítós kulcs elemeinek lemerülése vagy
a rendszer üzemzavara esetén a riasztó kikapcsolásához fordítsuk
az indítókulcsot MAR állásba.
20. ábraA0K0130m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 48

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
49
GYÚJTÁSKAPCSOLÓ
Az indítókulcs három különböző pozícióba fordítható (21. ábra):
❍STOP: a motor kikapcsolva, a kulcs kihúzható, a kormányzár
reteszelve. Egyes elektromos berendezések (pl. autórádió,
ajtók központi zárása, riasztó stb.) működtethetők;
❍MAR: menet helyzet. Minden elektromos berendezés működ-
tethető;
❍AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló berendezéssel van ellátva, ezért
ha a motor az első kísérletre nem indul, az újabb indítás előtt for-
dítsuk vissza a kulcsot a STOP állásba.
21. ábraA0K0063m
Az indítószerkezet rongálódása esetén (pl. lopási
kísérlet után), az utunk továbbfolytatása előtt el-
lenőriztessük működését Alfa Romeo márkaszer-
vizben.
Mindig húzzuk ki az indítókulcsot, amikor kiszál-
lunk a járműből, hogy megelőzzük a kezelőszer-
vek felügyelet nélküli működtetését.
Ne feledjük el behúzni a kéziféket. Ha a gépkocsi emel-
kedőn parkol, kapcsoljuk 1. fokozatba, míg lejtőn hátra-
menetbe. Soha ne hagyjunk gyermekeket a gépkocsiban
felügyelet nélkül.
KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOP állásában húzzuk ki az indítókulcsot, és fordítsuk
el a kormánykereket a reteszelődést jelző kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MAR állásba fordításakor moz-
gassuk a kormánykereket kissé jobbra-balra.
Szigorúan tilos minden utólagos, a kormányszer-
kezetet vagy a kormányoszlopot érintő beavatko-
zás, átalakítás (pl. lopásgátló berendezés besze-
relése), mert ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási követelményeknek
való megfelelést, ezen túlmenően a garancia elvesztését
is eredményezi.
Soha ne húzzuk ki a gyújtáskulcsot a gépkocsi moz-
gása közben. A kormányzár az első kormány-
mozdulatra automatikusan reteszeli a kormány-
kereket. Ugyanez vonatkozik a gépkocsi vontatásának
esetére is.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 49

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
50
Ülésmagasság állítása
(egyes változatoknál és piacokon)
MozdítsukaBkartfelfelévagylefeléakívánt magasság eléré-
séig.
FIGYELMEZTETÉS A beállítást a vezetőülésben ülve végezzük.
Háttámla dŒlésének beállítása
A C gombot forgassuk a kívánt pozíció eléréséig.
ÜLÉSEK
ELSÃ ÜLÉSEK 22. ábra
22. ábraA0K0076m
A beállításokat csakis a gépkocsi álló helyzetében
szabad elvégezni.
Hosszirányú állítás
Emeljük meg az A kart, és toljuk az ülést előre vagy hátra: he-
lyes vezetési testhelyzetben a karunkat a kormánykerék kerüle-
tén tartjuk.
A kar elengedése után győződjünk meg az ülés biz-
tos reteszelődéséről úgy, hogy megpróbáljuk kissé
előre-hátra mozgatni. Nem megfelelő reteszelődés
esetén az ülés menet közben hirtelen elmozdulhat, és a ve-
zető elveszítheti a gépkocsi feletti uralmát.
Az övfeszítő akkor biztosítja a leghatékonyabb vé-
delmet, ha egyeneses, hátunkat a háttámlának tá-
masztva ülünk, és a heveder szorosan simul a mell-
kasra és a medencére.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 50

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
51
Elektromos ülésfütés
(egyes változatoknál és piacokon)
A MAR állásba fordított indítókulcs mellett nyomjuk meg a
23. ábra – A gombot az elektromos ülésfűtés be- vagy kikapcso-
lásához. A funkció bekapcsolt állapotát a kapcsolóba épített led ki-
gyulladása jelzi.
Deréktámasz beállítás
(egyes változatoknál és piacokon)
A MAR állásba fordított indítókulcs mellett nyomjuk meg a
23. ábra – B gombot az elektromos ülésfűtés be- vagy kikapcso-
lásához. A funkció bekapcsolt állapotát a kapcsolóba épített led ki-
gyulladása jelzi.
23. ábraA0K0213m
ELEKTROMOSAN BEÁLLÍTHATÓ ELÜLS
ÜLÉSEK 24. ábra
(egyes változatoknál és piacokon)
Az elektromos ülésállítás kezelőszervei:
Multifunkciós kezelőszerv A:
❍az ülés magasságának beállítása (az ülés függőleges irányú
elmozdítása);
❍az ülés hosszirányú állítása;
B: A háttámla dőlésszögének és a deréktámasz beállítása;
C: A vezető oldali ülés pozícióját memorizáló gombok.
24. ábraA0K0214m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 51

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
52
Ülésfütés(egyes változatoknál és piacokon)
Az indítókulcs MAR állásában fordítsuk az A kapcsológyűrűt
25. ábra – A a funkció be- vagy kikapcsolásához. Az ülésfűtés
3 különböző erősségi fokozatra állítható (0 = az ülésfűtés kikap-
csolva).
25. ábraA0K0215m
A vezetőülés helyzetének memorizálása
A C gombok lehetővé teszik a vezetőülés három különböző pozí-
ciójának tárolását és a tárolt pozíció előhívását.
Egy üléspozíció tárolásához állítsuk azt be a különféle kezelő-
gombokkal a kívánt helyzetbe, majd tartsuk megnyomva néhány
másodpercig azt a gombot, amelyre a pozíciót tárolni kívánjuk. A
sikeres tárolás egy hangjelzés kíséretében kerül megerősítésre.
Az ülés egy új pozíciójának tárolása egy adott gombon automati-
kusan törli az ugyanazon gombon korábban tárolt pozíció adata-
it.
Egy tárolt pozíció előhívásához nyomjuk meg röviden a megfele-
lő gombot.
FIGYELMEZTETÉS Az elektromos beállítás csak az indítókulcs MAR
állásában és annak STOP állásba fordítását követően körülbelül 1
percig lehetséges. Az ajtó nyitásakor kb. 3 percig, vagy az ajtó be-
zárásáig lehet mozgatni az érintett (vezető vagy utas oldali) ülést.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 52

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
53
FEJTÁMLÁK
ELSÃ
Magasságuk állítható, és automatikusan a kívánt helyzetben re-
teszelődnek:
❍állítás felfelé: húzzuk felfelé a fejtámlát a rögzülést jelző kat-
tanásig.
❍állítás lefelé: nyomjuk meg a 26. ábra – A gombot, és toljuk
lefelé a fejtámlát.
26. ábraA0K0064m
A fejtámlákat úgy kell beállítani, hogy a fejet és ne
a nyakat támassza meg. Csak ebben az esetben fe-
lelnek meg a védelmi funkciójuknak.
A fejtámlák kiemeléséhez:
❍húzzuk felfelé a fejtámlát a maximális magasságig;
❍nyomjuk meg a gombokat (A és B a 26. ábrán), majd felfe-
lé húzzuk ki a fejtámlákat.
„Anti-Whiplash” szerkezet
(ostorcsapás elleni védelem)
A fejtámlák „Anti-Whiplash” szerkezettel rendelkeznek, amelyek
képesek a fej és a fejtámla közötti távolság csökkentésére hátul-
ról érkező ütközés esetén, csökkentve az úgynevezett „ostorcsa-
pás” okozta sérüléseket.
A fejtámla mozgása a háttámlára a felsőtest vagy kéz által kifej-
tett nyomással ellenőrizhető: ez a viselkedés a rendszer tulajdon-
sága, és nem szabad rendellenes működésként értelmezni.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 53

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
54

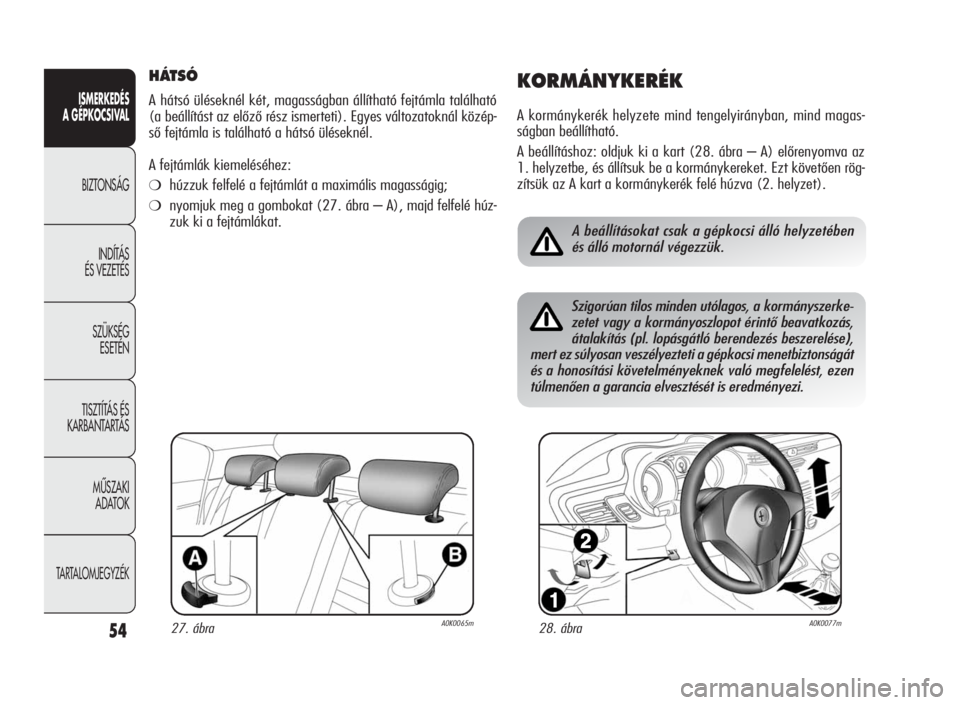

HÁTSÓ
A hátsó üléseknél két, magasságban állítható fejtámla található
(a beállítást az előző rész ismerteti). Egyes változatoknál közép-
ső fejtámla is található a hátsó üléseknél.
A fejtámlák kiemeléséhez:
❍húzzuk felfelé a fejtámlát a maximális magasságig;
❍nyomjuk meg a gombokat (27. ábra – A), majd felfelé húz-
zuk ki a fejtámlákat.
KORMÁNYKERÉK
A kormánykerék helyzete mind tengelyirányban, mind magas-
ságban beállítható.
A beállításhoz: oldjuk ki a kart (28. ábra – A) előrenyomva az
1. helyzetbe, és állítsuk be a kormánykereket. Ezt követően rög-
zítsük az A kart a kormánykerék felé húzva (2. helyzet).
27. ábraA0K0065m28. ábraA0K0077m
A beállításokat csak a gépkocsi álló helyzetében
és álló motornál végezzük.
Szigorúan tilos minden utólagos, a kormányszerke-
zetet vagy a kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés beszerelése),
mert ez súlyosan veszélyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 54

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
5529. ábraA0K0079m

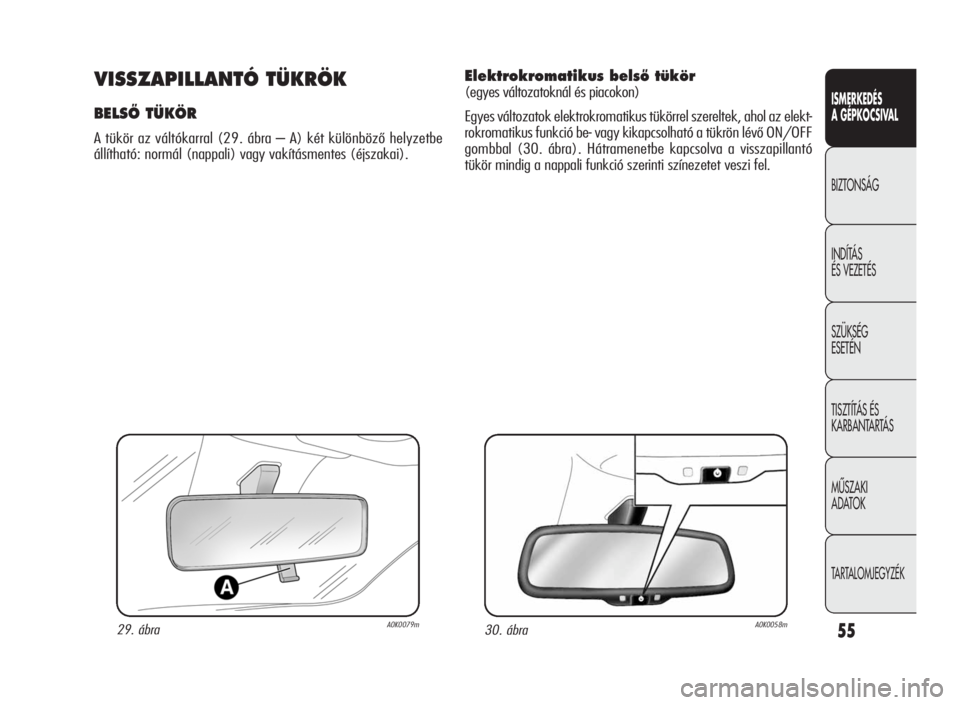

VISSZAPILLANTÓ TÜKRÖK
BELSÃ TÜKÖR
A tükör az váltókarral (29. ábra – A) két különböző helyzetbe
állítható: normál (nappali) vagy vakításmentes (éjszakai).
Elektrokromatikus belsŒ tükör
(egyes változatoknál és piacokon)
Egyes változatok elektrokromatikus tükörrel szereltek, ahol az elekt-
rokromatikus funkció be- vagy kikapcsolható a tükrön lévő ON/OFF
gombbal (30. ábra). Hátramenetbe kapcsolva a visszapillantó
tükör mindig a nappali funkció szerinti színezetet veszi fel.
30. ábraA0K0058m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 55
