Page 289 of 358

– Otevřete kryt (B), vytáhněte žárovku z kontaktů
a vyměňte ji. Zkontrolujte, zda je nová žárovka správ-
ně usazena v kontaktech.
– Zavřete kryt (B).
– Namontujte zpět svítilnu tak, že ji nejdříve nasadí-
te z jedné strany a pak zatlačíte z druhé strany, až
zaklapne.VŠEOBECNĚ
Pojistka je ochranný prvek elektrické soustavy.
Zasáhne (přeruší se) výhradně v případě závady nebo
nevhodného zásahu do elektrické soustavy.
Jakmile přestane fungovat nějaké zařízení, zkontro-
lujte příslušnou pojistku. Tavný vodič (A - obr. 54)
nesmí být přerušený. V opačném případě je nutno
vyměnit spálenou pojistku za novou se stejným jme-
novitým proudem (stejné barvy).(B) – Neporušená pojistka
(C) – Pojistka s přerušeným tavným vodičem
Přepálenou pojistku vyjměte pinzetou (D), která je
uložena v pojistkové skříňce.
Nikdy se nesnažte nahradit pře-
pálenou pojistku drátkem nebo
jiným náhradním materiálem. Pou-
žijte zásadně novou pojistku stejné barvy.
obr. 53 obr. 54
V NOUZI
288
KDYŽ SE PŘEPÁLÍ POJISTKA
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 288
Page 290 of 358
Pojistky vozu Alfa 147jsou umístěny ve třech
pojistkových skříňkách. Nacházejí se pod palubní des-
kou, u kladného pólu baterie a vedle baterie.
Pro přístup k pojistkám ve skříňce pod palubní des-
kou je třeba vyšroubovat dva upevňovací šrouby (A-
obr. 55) a sejmout kryt (B).
Pro přístup k pojistkám ve skříňce u kladného pólu
baterie je třeba uvolnit zajištění (přední strana) a otev-
řít víko.
obr. 55
V NOUZI
289
V žádném případě nesmíte
spálenou pojistku nahradit sil-
nější pojistkou. NEBEZPEČÍ POŽÁRU!
POZOR
Pokud se nová pojistka ihned
přepálí, vyhledejte autorizova-
ný servis Alfa Romeo.
POZOR
Před výměnou pojistky zkon-
trolujte, zda jste vytáhli klíč ze
spínací skříňky a zda jste vypnuli všech-
ny spotřebiče.
POZOR
Pokud se přepálí některá
z hlavních velkých pojistek
(tzv. MAXI-FUSE nebo MEGA-FUSE), nic
neopravujte a vyhledejte autorizovaný
servis Alfa Romeo.
POZOR
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 289
Page 291 of 358
Pro přístup k pojistkám ve skříňce vedle baterie je
třeba uvolnit zajišovací pružinky (A - obr. 56) po
obvodu a sejmout víko (B).
Přiřazení a umístění pojistek naleznete v tabulce na
následujících stránkách aobr. 57, 58a59.
obr. 56obr. 57 – Pojistková skříňka pod palubní deskou
V NOUZI
290
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 290
Page 292 of 358

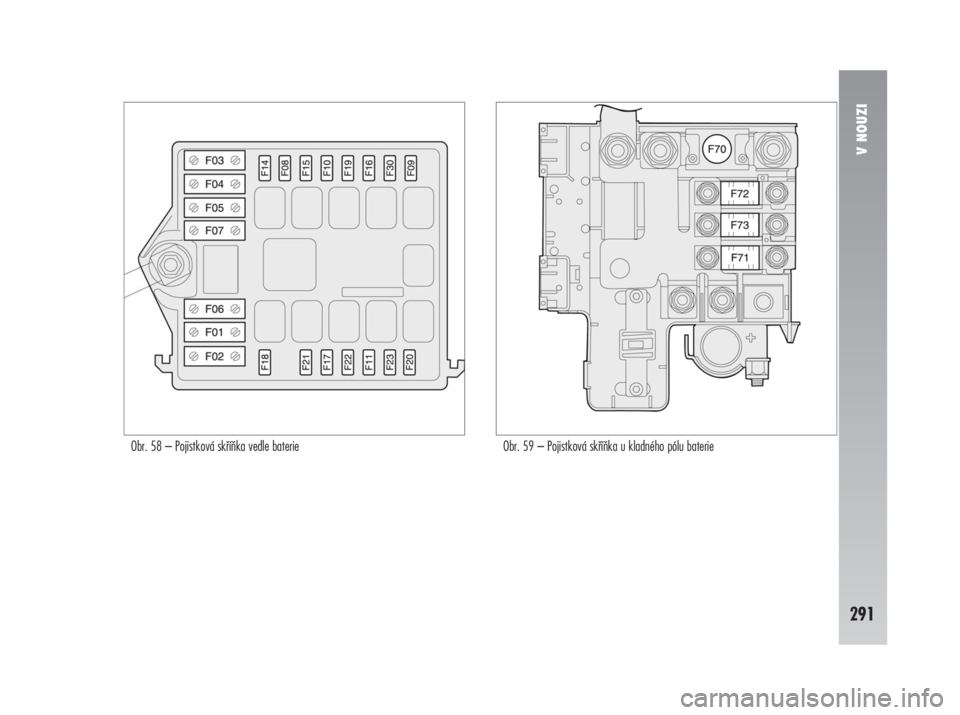

Obr. 58 – Pojistková skříňka vedle baterie
V NOUZI
291
Obr. 59 – Pojistková skříňka u kladného pólu baterie
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 291
Page 293 of 358
TABULKA POJISTEK
V NOUZI
292
OSVĚTLENÍ OBRÁZEK POJISTKA JMENOVITÝ PROUD
Výstražná světla 57 F53 10 A
Pravé potkávací světlo 57 F12 10 A
Levé potkávací světlo 57 F13 10 A
Pravé dálkové světlo 58 F14 10 A
Levé dálkové světlo 58 F15 10 A
Přední světlo do mlhy 58 F30 15 A
Brzdové světlo 57 F37 10 A
Světlo zpátečky 57 F35 7,5 A
+30 pro ukazatele směru 57 F53 10 A
SPOTŘEBIČ OBRÁZEK POJISTKA JMENOVITÝ PROUD
Čerpadlo převodovky Selespeed/Selespeed s „multistabilní pákou voliče” 58 F03 (MAXI-FUSE) 30 A
Přídavné topení 59 F73 (MAXI-FUSE) 30 A
Regulátor sklonu světlometů 57 F13 10 A
Klimatizace 57 F31 7,5 A
Klimatizace 57 F39 15 A
Kompresor klimatizace 58 F19 7,5 A
Kompresor klimatizace 57 F31 7,5 A
UPOZORNĚNÍ Bezpodmínečně dodržujte hodnoty jmenovitého proudu pojistek; v případě pochybností se obrate na autorizovaný servis Alfa Romeo.
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 292
Page 294 of 358
V NOUZI
293
SPOTŘEBIČ OBRÁZEK POJISTKA JMENOVITÝ PROUD
+30 přes spínací skříňku 57 F32 15 A
Převodovka Selespeed/Selespeed s „multistabilní pákou voliče“ 57 F32 15 A
Převodovka Selespeed/Selespeed s „multistabilní pákou voliče“ 57 F51 7,5 A
Autorádio 57 F39 15 A
Navigační systém 57 F39 15 A
Stírač zadního okna 57 F52 15 A
Ovládání levého zadního okna 57 F33 20 A
Ovládání pravého zadního okna 57 F34 20 A
Vyhřívání zadního okna 57 F40 30 A
Ostřikovač čelního a zadního okna 57 F43 30 A
Zapalovač cigaret 57 F44 20 A
Elektrické vyhřívání sedadel 57 F45 15 A
Vyhřívání zpětných zrcátek a trysek ostřikovačů 57 F41 7,5 A
Ovládání tempomatu 57 F35 7,5 A
Zamykání dveří 57 F38 20 A
Ostřikovač světlometů 58 F09 20 A
Obslužné funkce +30 57 F39 15 A
Primární obslužné funkce (elektronické vstřikování) 58 F17 7,5 A
Sekundární obslužné funkce (elektronické vstřikování) 58 F11 15 A
Sekundární obslužné funkce 57 F49 7,5 A
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 293
Page 295 of 358

V NOUZI
294
SPOTŘEBIČ OBRÁZEK POJISTKA JMENOVITÝ PROUD
Snímače prostorové ochrany 57 F39 15 A
Snímač systému VDC 57 F42 7,5 A
Snímač polohy volantu 57 F42 7,5 A
Diagnostická zásuvka EOBD 57 F39 15 A
Příprava pro mobilní telefon 57 F39 15 A
Napájení řídicí jednotky dveří řidiče 57 F47 20 A
Napájení řídicí jednotky dveří spolujezdce 57 F48 20 A
Osvětlení přístrojů 57 F49 7,5 A
Osvětlení ovládacích prvků klimatizace 57 F35 7,5 A
Sdružený přístroj 57 F37 10 A
Sdružený přístroj 57 F53 10 A
Řídicí jednotka dveří řidiče 57 F39 15 A
Řídicí jednotka ABS 57 F42 7,5 A
Řídicí jednotka ABS 58 F04 (MAXI-FUSE) 50 A
Pojistková skříňka pod palubní deskou 58 F02 (MAXI-FUSE) 50 A
Řídicí jednotka zavazadlového prostoru 57 F39 15 A
Řídicí jednotka airbagů 57 F50 7,5 A
Řídicí jednotka elektronického vstřikování +30 58 F18 7,5 A
Pojistková skříňka v motorovém prostoru (verze se zážehovým motorem) 59 F70 (MAXI-FUSE) 125 A
Pojistková skříňka pod palubní deskou 59 F71 (MAXI-FUSE) 70 A
Pojistková skříňka přívěsu 57 F36 10 A
ALFA_277-301.qxd 17.2.2005 14:49 StrÆnka 294
Page 296 of 358

(*) Pojistka je umístěna za pojistkovou skříňkou pod palubní deskou, na pomocném držáku.
V NOUZI
295
SPOTŘEBIČ OBRÁZEK POJISTKA JMENOVITÝ PROUD
Ventilátor topení 58 F05 (MAXI-FUSE) 40 A
Ventilátor chladiče (první rychlost, verze se zážehovým motorem) 58 F06 (MAXI-FUSE) 30 A
Ventilátor chladiče (druhá rychlost, verze se zážehovým motorem) 58 F07 (MAXI-FUSE) 50 A
Houkačka 58 F10 15 A
Palivové čerpadlo 58 F21 15 A
Vstřikovače (verze se zážehovým motorem) 58 F22 15 A
Zapalovací cívky 58 F21 15 A
Elektrické otvírání dveří zavazadlového prostoru 57 F60 (*) 25 A
Elektronické vstřikování 58 F16 7,5 A
Audiosystém Bose 57 F61 (*) 15 A
Audiosystém Bose 57 F62 (*) 15 A
Střešní okno 57 F63 (*) 20 A
Střešní okno 57 F46 15 A
Přídavné topení 58 F08 30 A
Spínací skříňka 59 F72 (MAXI-FUSE) 30 A
Žhavicí svíčky (verze JTD) 58 F01 (MAXI-FUSE) 50 A
Vyhřívání palivového filtru (verze JTD) 58 F20 20 A
Pojistková skříňka v motorovém prostoru (verze JTD) 59 F70 (MAXI-FUSE) 150 A
Ventilátor chladiče (první rychlost, verze JTD) 58 F06 (MAXI-FUSE) 40 A
Ventilátor chladiče (druhá rychlost, verze JTD) 58 F07 (MAXI-FUSE) 60 A
Vstřikovače (verze JTD) 58 F22 20 A
