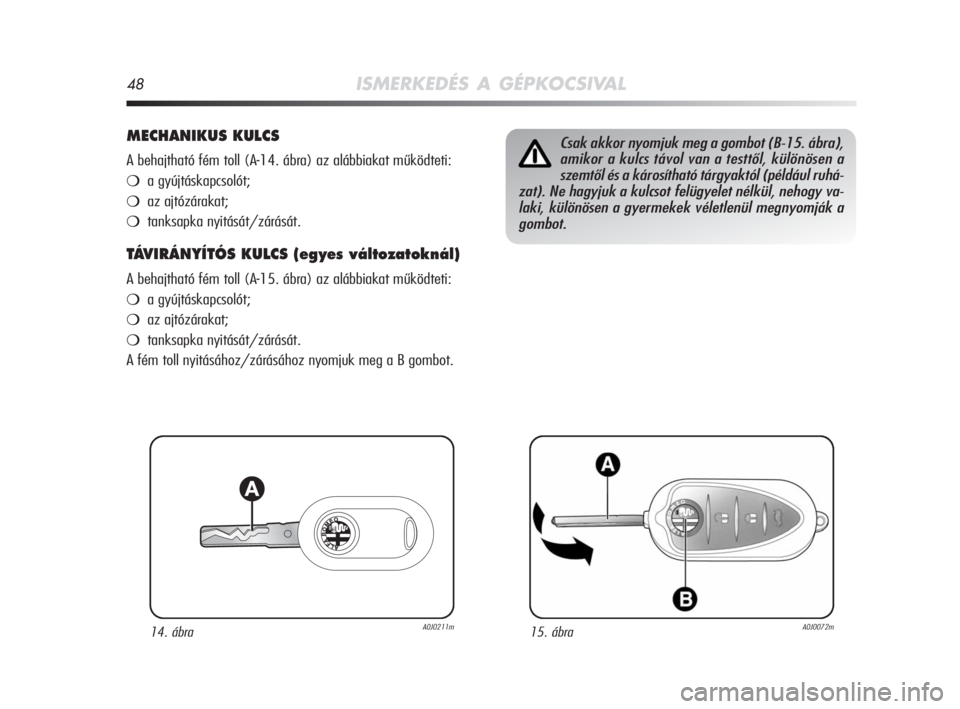

48ISMERKEDÉS A GÉPKOCSIVAL
MECHANIKUS KULCS
A behajtható fém toll (A-14. ábra) az alábbiakat működteti:
a gyújtáskapcsolót;
az ajtózárakat;
tanksapka nyitását/zárását.
TÁVIRÁNYÍTÓS KULCS (egyes változatoknál)
A behajtható fém toll (A-15. ábra) az alábbiakat működteti:
a gyújtáskapcsolót;
az ajtózárakat;
tanksapka nyitását/zárását.
A fém toll nyitásához/zárásához nyomjuk meg a B gombot.
14. ábraA0J0211m15. ábraA0J0072m
Csak akkor nyomjuk meg a gombot (B-15. ábra),
amikor a kulcs távol van a testtől, különösen a
szemtől és a károsítható tárgyaktól (például ruhá-
zat). Ne hagyjuk a kulcsot felügyelet nélkül, nehogy va-
laki, különösen a gyermekek véletlenül megnyomják a
gombot.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 48

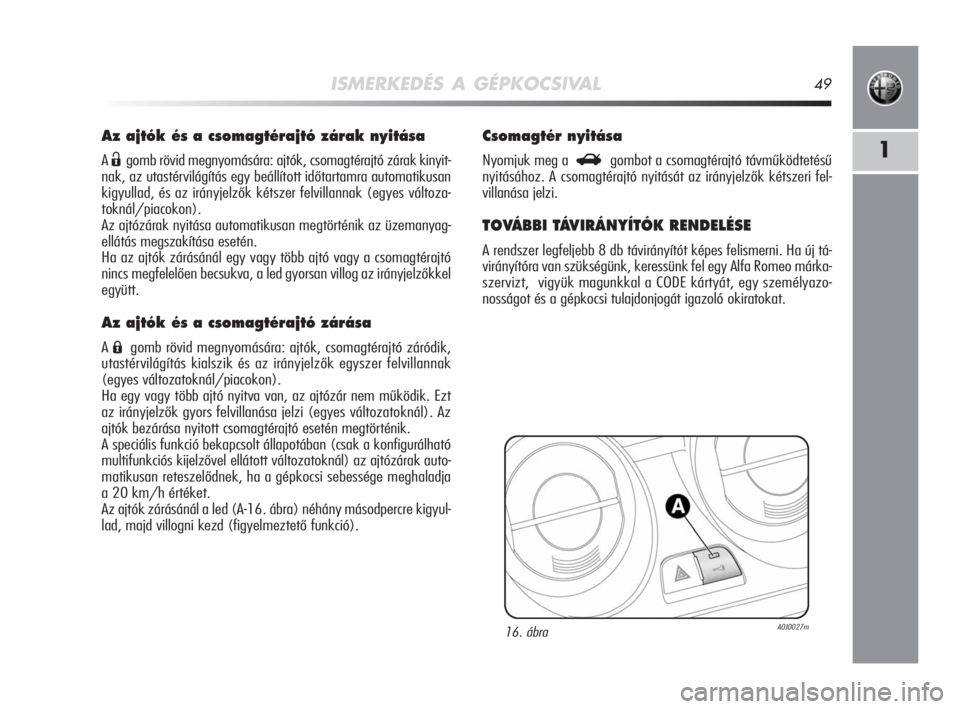

ISMERKEDÉS A GÉPKOCSIVAL49
1
Az ajtók és a csomagtérajtó zárak nyitása
A Ëgomb rövid megnyomására: ajtók, csomagtérajtó zárak kinyit-
nak, az utastérvilágítás egy beállított időtartamra automatikusan
kigyullad, és az irányjelzők kétszer felvillannak (egyes változa-
toknál/piacokon).
Az ajtózárak nyitása automatikusan megtörténik az üzemanyag-
ellátás megszakítása esetén.
Ha az ajtók zárásánál egy vagy több ajtó vagy a csomagtérajtó
nincs megfelelően becsukva, a led gyorsan villog az irányjelzőkkel
együtt.
Az ajtók és a csomagtérajtó zárása
A Ágomb rövid megnyomására: ajtók, csomagtérajtó záródik,
utastérvilágítás kialszik és az irányjelzők egyszer felvillannak
(egyes változatoknál/piacokon).
Ha egy vagy több ajtó nyitva van, az ajtózár nem működik. Ezt
az irányjelzők gyors felvillanása jelzi (egyes változatoknál). Az
ajtók bezárása nyitott csomagtérajtó esetén megtörténik.
A speciális funkció bekapcsolt állapotában (csak a konfigurálható
multifunkciós kijelzővel ellátott változatoknál) az ajtózárak auto-
matikusan reteszelődnek, ha a gépkocsi sebessége meghaladja
a 20 km/h értéket.
Az ajtók zárásánál a led (A-16. ábra) néhány másodpercre kigyul-
lad, majd villogni kezd (figyelmeztető funkció).
Csomagtér nyitása
Nyomjuk meg a Rgombot a csomagtérajtó távműködtetésű
nyitásához. A csomagtérajtó nyitását az irányjelzők kétszeri fel-
villanása jelzi.
TOVÁBBI TÁVIRÁNYÍTÓK RENDELÉSE
A rendszer legfeljebb 8 db távirányítót képes felismerni. Ha új tá-
virányítóra van szükségünk, keressünk fel egy Alfa Romeo márka-
szervizt, vigyük magunkkal a CODE kártyát, egy személyazo-
nosságot és a gépkocsi tulajdonjogát igazoló okiratokat.
16. ábraA0J0027m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 49

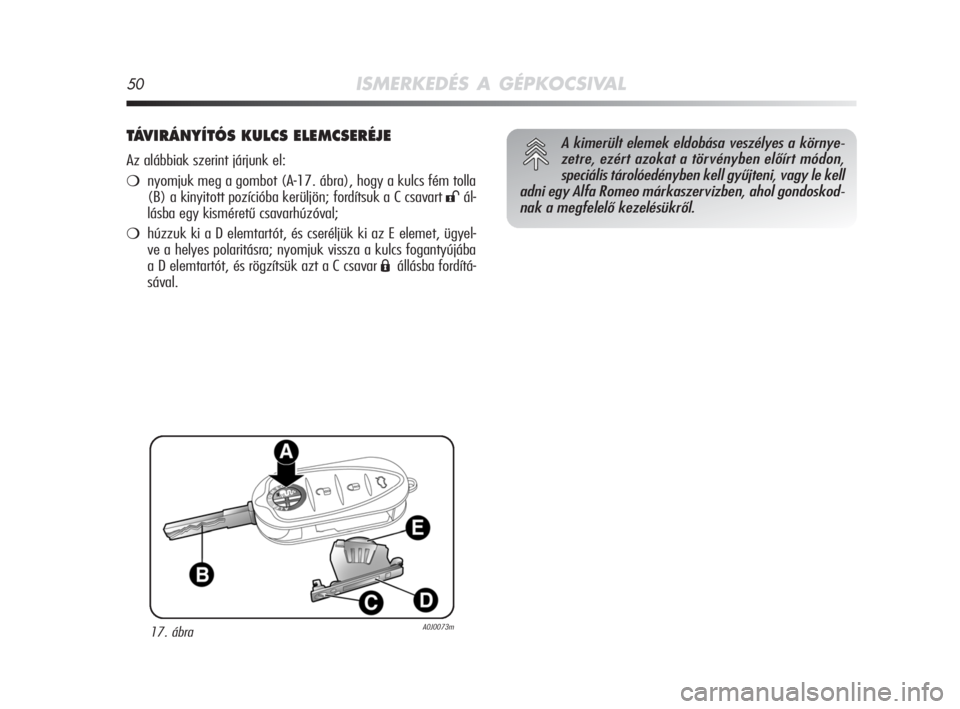

50ISMERKEDÉS A GÉPKOCSIVAL
TÁVIRÁNYÍTÓS KULCS ELEMCSERÉJE
Az alábbiak szerint járjunk el:
nyomjuk meg a gombot (A-17. ábra), hogy a kulcs fém tolla
(B) a kinyitott pozícióba kerüljön; fordítsuk a C csavart
:ál-
lásba egy kisméretű csavarhúzóval;
húzzuk ki a D elemtartót, és cseréljük ki az E elemet, ügyel-
ve a helyes polaritásra; nyomjuk vissza a kulcs fogantyújába
a D elemtartót, és rögzítsük azt a C csavar
Áállásba fordítá-
sával.
17. ábraA0J0073m
A kimerült elemek eldobása veszélyes a környe-
zetre, ezért azokat a törvényben előírt módon,
speciális tárolóedényben kell gyűjteni, vagy le kell
adni egy Alfa Romeo márkaszervizben, ahol gondoskod-
nak a megfelelő kezelésükről.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 50

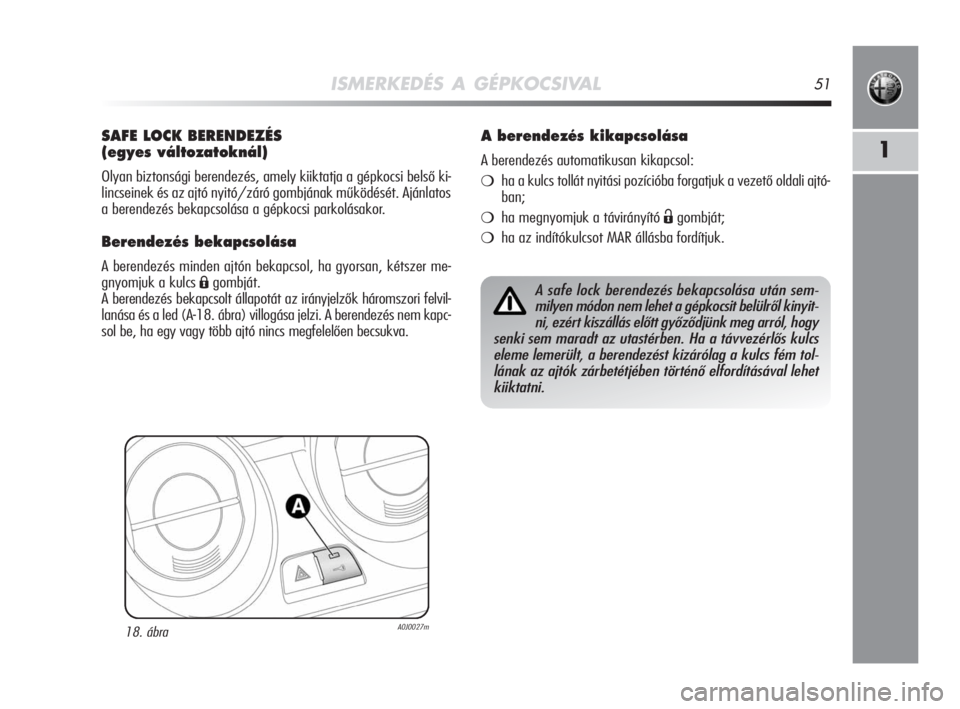

ISMERKEDÉS A GÉPKOCSIVAL51
1
SAFE LOCK BERENDEZÉS
(egyes változatoknál)
Olyan biztonsági berendezés, amely kiiktatja a gépkocsi belső ki-
lincseinek és az ajtó nyitó/záró gombjának működését. Ajánlatos
a berendezés bekapcsolása a gépkocsi parkolásakor.
Berendezés bekapcsolása
A berendezés minden ajtón bekapcsol, ha gyorsan, kétszer me-
gnyomjuk a kulcs
Ágombját.
A berendezés bekapcsolt állapotát az irányjelzők háromszori felvil-
lanása és a led (A-18. ábra) villogása jelzi. A berendezés nem kapc-
sol be, ha egy vagy több ajtó nincs megfelelően becsukva.A safe lock berendezés bekapcsolása után sem-
milyen módon nem lehet a gépkocsit belülről kinyit-
ni, ezért kiszállás előtt győződjünk meg arról, hogy
senki sem maradt az utastérben. Ha a távvezérlős kulcs
eleme lemerült, a berendezést kizárólag a kulcs fém tol-
lának az ajtók zárbetétjében történő elfordításával lehet
kiiktatni.
A berendezés kikapcsolása
A berendezés automatikusan kikapcsol:
ha a kulcs tollát nyitási pozícióba forgatjuk a vezető oldali ajtó-
ban;
ha megnyomjuk a távirányító Ëgombját;
ha az indítókulcsot MAR állásba fordítjuk.
18. ábraA0J0027m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 51

Kulcs típusa
Mechanikus kulcs
távvezérlővel ellátott kulcs
Irányjelzők villogása
(csak távvezérlővel ellátott
kulccsal)
Figyelmeztető led

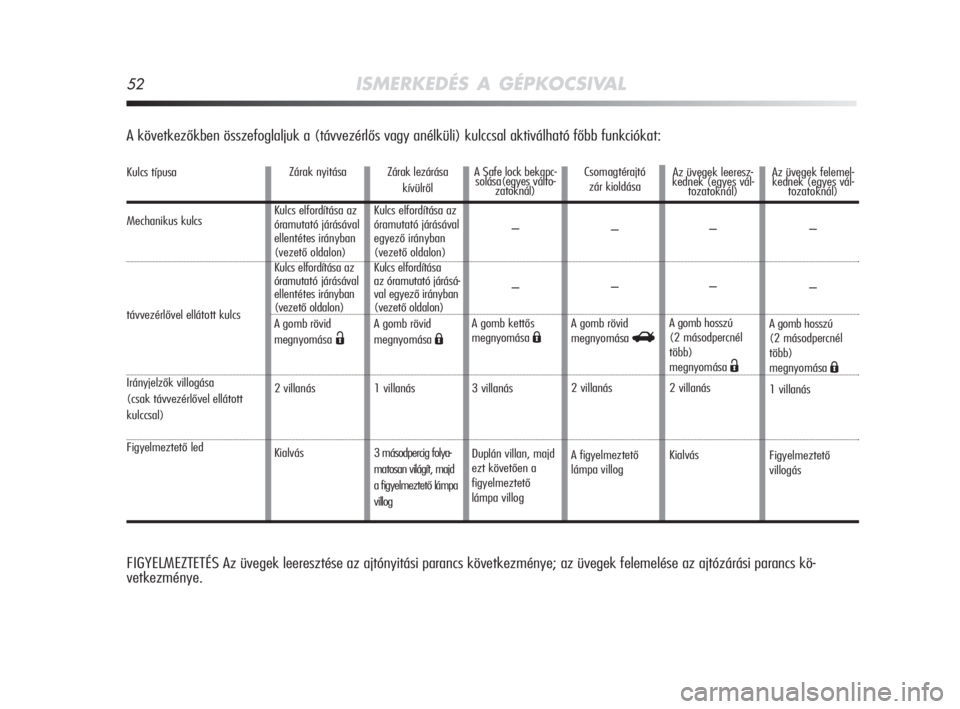

52ISMERKEDÉS A GÉPKOCSIVAL
A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Zárak nyitása
Kulcs elfordítása az
óramutató járásával
ellentétes irányban
(vezető oldalon)
Kulcs elfordítása az
óramutató járásával
ellentétes irányban
(vezető oldalon)
A gomb rövid
megnyomása
Ë
2 villanás
KialvásA Safe lock bekapc-
solása(egyes válto-
zatoknál)
–
–
A gomb kettős
megnyomása
Á
3 villanás
Duplán villan, majd
ezt követően a
figyelmeztető
lámpa villog Csomagtérajtó
zár kioldása
–
–
A gomb rövid
megnyomása
R
2 villanás
A figyelmeztető
lámpa villog
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs kö-
vetkezménye.
Az üvegek leeresz-
kednek (egyes vál-
tozatoknál)
–
–
A gomb hosszú
(2 másodpercnél
több)
megnyomása
Ë
2 villanás
KialvásAz üvegek felemel-
kednek (egyes vál-
tozatoknál)
–
–
A gomb hosszú
(2 másodpercnél
több)
megnyomása
Á
1 villanás
Figyelmeztető
villogás Zárak lezárása
kívülről
Kulcs elfordítása az
óramutató járásával
egyező irányban
(vezető oldalon)
Kulcs elfordítása
az óramutató járásá-
val egyező irányban
(vezető oldalon)
A gomb rövid
megnyomása
Á
1 villanás
3 másodpercig folya-
matosan világít, majd
a figyelmeztető lámpa
villog
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 52

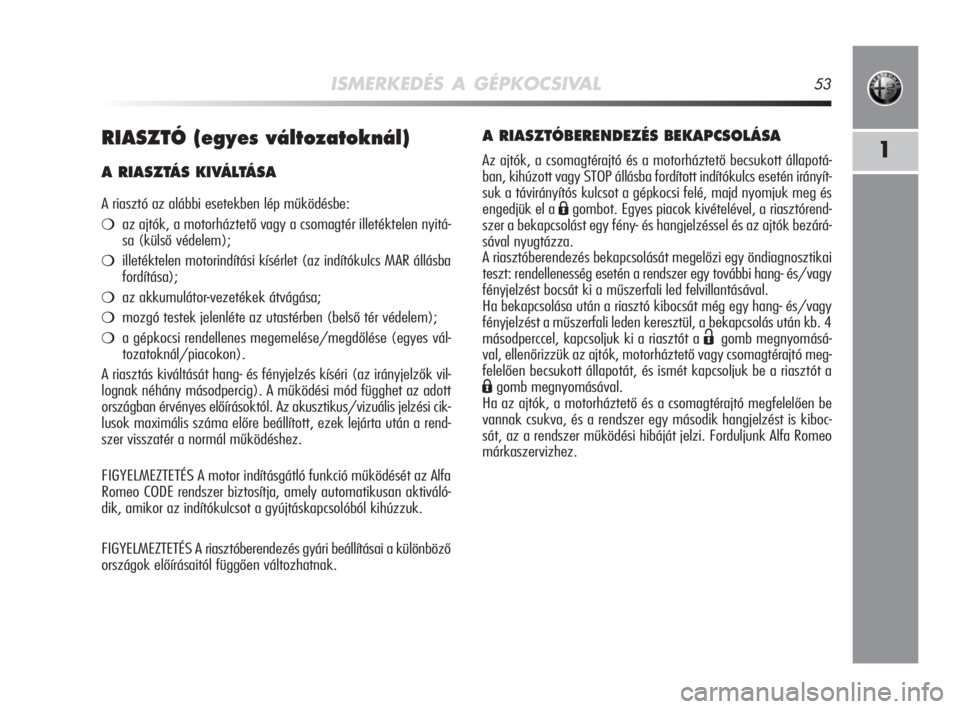

ISMERKEDÉS A GÉPKOCSIVAL53
1RIASZTÓ (egyes változatoknál)
A RIASZTÁS KIVÁLTÁSA
A riasztó az alábbi esetekben lép működésbe:
az ajtók, a motorháztető vagy a csomagtér illetéktelen nyitá-
sa (külső védelem);
illetéktelen motorindítási kísérlet (az indítókulcs MAR állásba
fordítása);
az akkumulátor-vezetékek átvágása;
mozgó testek jelenléte az utastérben (belső tér védelem);
a gépkocsi rendellenes megemelése/megdőlése (egyes vál-
tozatoknál/piacokon).
A riasztás kiváltását hang- és fényjelzés kíséri (az irányjelzők vil-
lognak néhány másodpercig). A működési mód függhet az adott
országban érvényes előírásoktól. Az akusztikus/vizuális jelzési cik-
lusok maximális száma előre beállított, ezek lejárta után a rend-
szer visszatér a normál működéshez.
FIGYELMEZTETÉS A motor indításgátló funkció működését az Alfa
Romeo CODE rendszer biztosítja, amely automatikusan aktiváló-
dik, amikor az indítókulcsot a gyújtáskapcsolóból kihúzzuk.
FIGYELMEZTETÉS A riasztóberendezés gyári beállításai a különböző
országok előírásaitól függően változhatnak.
A RIASZTÓBERENDEZÉS BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a motorháztető becsukott állapotá-
ban, kihúzott vagy STOP állásba fordított indítókulcs esetén irányít-
suk a távirányítós kulcsot a gépkocsi felé, majd nyomjuk meg és
engedjük el a
Ágombot. Egyes piacok kivételével, a riasztórend-
szer a bekapcsolást egy fény- és hangjelzéssel és az ajtók bezárá-
sával nyugtázza.
A riasztóberendezés bekapcsolását megelőzi egy öndiagnosztikai
teszt: rendellenesség esetén a rendszer egy további hang- és/vagy
fényjelzést bocsát ki a műszerfali led felvillantásával.
Ha bekapcsolása után a riasztó kibocsát még egy hang- és/vagy
fényjelzést a műszerfali leden keresztül, a bekapcsolás után kb. 4
másodperccel, kapcsoljuk ki a riasztót a
Ëgomb megnyomásá-
val, ellenőrizzük az ajtók, motorháztető vagy csomagtérajtó meg-
felelően becsukott állapotát, és ismét kapcsoljuk be a riasztót a
Ágomb megnyomásával.
Ha az ajtók, a motorháztető és a csomagtérajtó megfelelően be
vannak csukva, és a rendszer egy második hangjelzést is kiboc-
sát, az a rendszer működési hibáját jelzi. Forduljunk Alfa Romeo
márkaszervizhez.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 53

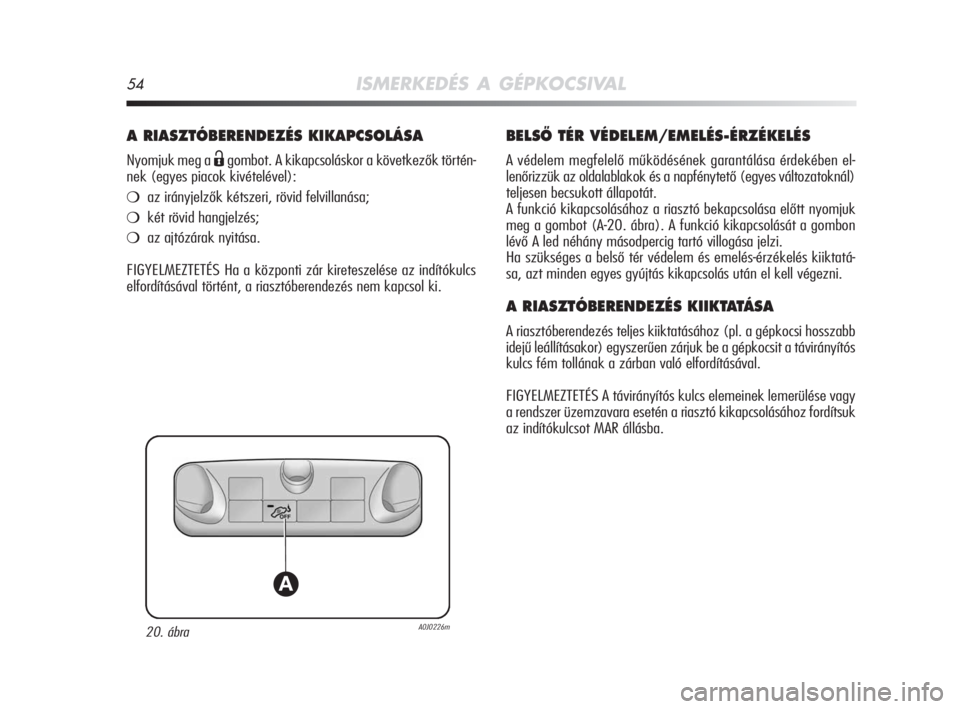

54ISMERKEDÉS A GÉPKOCSIVAL
A RIASZTÓBERENDEZÉS KIKAPCSOLÁSA
Nyomjuk meg a Ëgombot. A kikapcsoláskor a következők történ-
nek (egyes piacok kivételével):
az irányjelzők kétszeri, rövid felvillanása;
két rövid hangjelzés;
az ajtózárak nyitása.
FIGYELMEZTETÉS Ha a központi zár kireteszelése az indítókulcs
elfordításával történt, a riasztóberendezés nem kapcsol ki.
BELSÃ TÉR VÉDELEM/EMELÉS-ÉRZÉKELÉS
A védelem megfelelő működésének garantálása érdekében el-
lenőrizzük az oldalablakok és a napfénytető (egyes változatoknál)
teljesen becsukott állapotát.
A funkció kikapcsolásához a riasztó bekapcsolása előtt nyomjuk
meg a gombot (A-20. ábra). A funkció kikapcsolását a gombon
lévő A led néhány másodpercig tartó villogása jelzi.
Ha szükséges a belső tér védelem és emelés-érzékelés kiiktatá-
sa, azt minden egyes gyújtás kikapcsolás után el kell végezni.
A RIASZTÓBERENDEZÉS KIIKTATÁ S A
A riasztóberendezés teljes kiiktatásához (pl. a gépkocsi hosszabb
idejű leállításakor) egyszerűen zárjuk be a gépkocsit a távirányítós
kulcs fém tollának a zárban való elfordításával.
FIGYELMEZTETÉS A távirányítós kulcs elemeinek lemerülése vagy
a rendszer üzemzavara esetén a riasztó kikapcsolásához fordítsuk
az indítókulcsot MAR állásba.
20. ábraA0J0226m
A
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 54

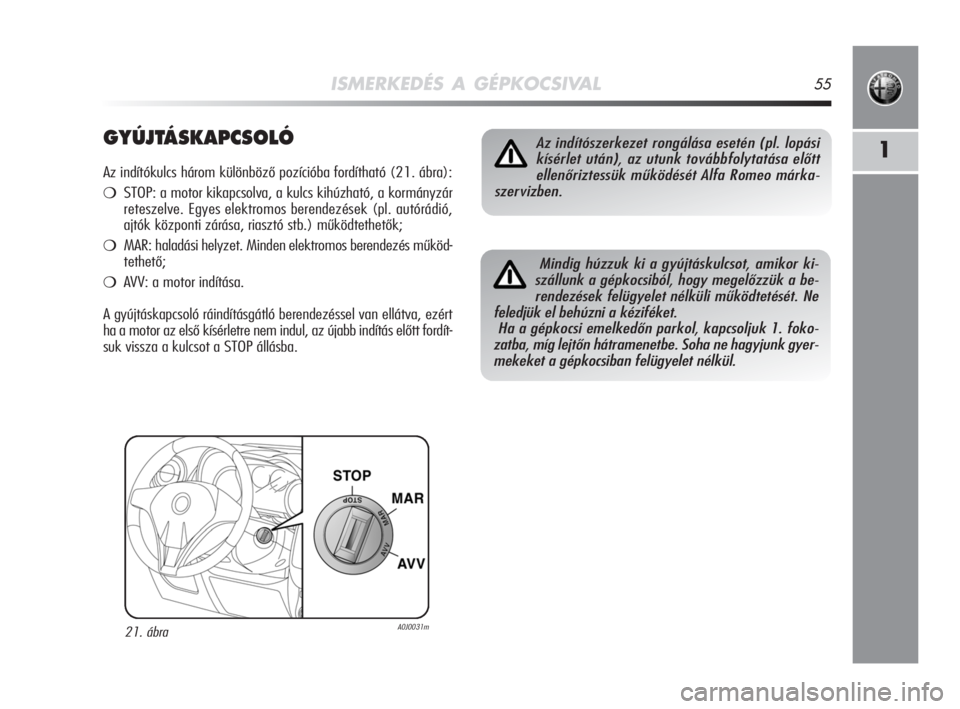

ISMERKEDÉS A GÉPKOCSIVAL55
1GYÚJTÁSKAPCSOLÓ
Az indítókulcs három különböző pozícióba fordítható (21. ábra):
STOP: a motor kikapcsolva, a kulcs kihúzható, a kormányzár
reteszelve. Egyes elektromos berendezések (pl. autórádió,
ajtók központi zárása, riasztó stb.) működtethetők;
MAR: haladási helyzet. Minden elektromos berendezés működ-
tethető;
AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló berendezéssel van ellátva, ezért
ha a motor az első kísérletre nem indul, az újabb indítás előtt fordít-
suk vissza a kulcsot a STOP állásba.
21. ábraA0J0031m
Az indítószerkezet rongálása esetén (pl. lopási
kísérlet után), az utunk továbbfolytatása előtt
ellenőriztessük működését Alfa Romeo márka-
szervizben.
Mindig húzzuk ki a gyújtáskulcsot, amikor ki-
szállunk a gépkocsiból, hogy megelőzzük a be-
rendezések felügyelet nélküli működtetését. Ne
feledjük el behúzni a kéziféket.
Ha a gépkocsi emelkedőn parkol, kapcsoljuk 1. foko-
zatba, míg lejtőn hátramenetbe. Soha ne hagyjunk gyer-
mekeket a gépkocsiban felügyelet nélkül.
