2009 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

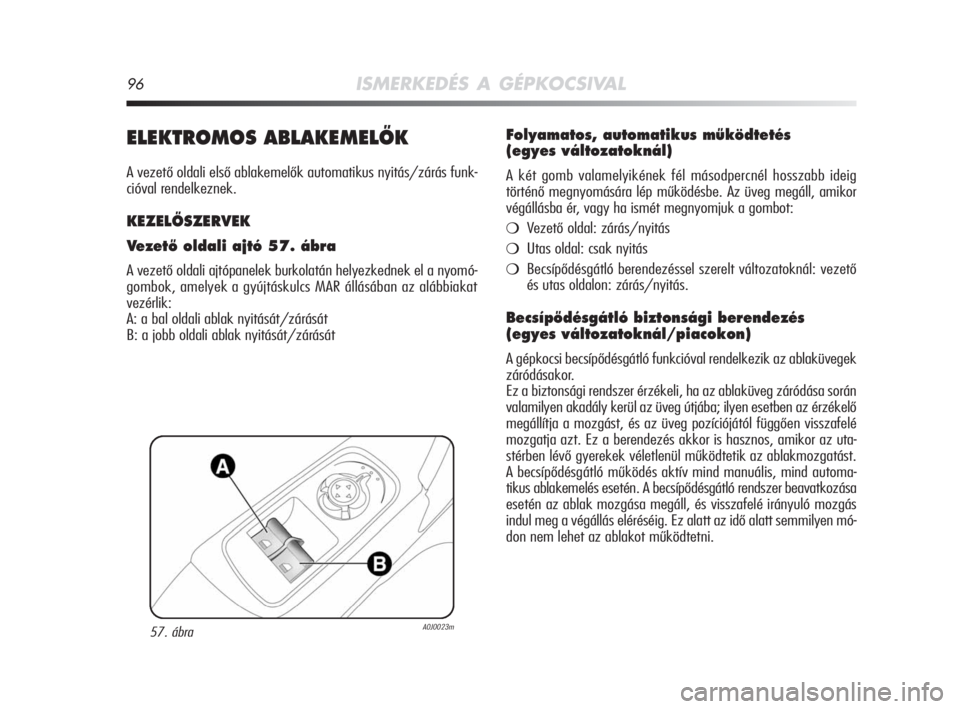

96ISMERKEDÉS A GÉPKOCSIVAL
ELEKTROMOS ABLAKEMELÃK
A vezető oldali első ablakemelők automatikus nyitás/zárás funk-
cióval rendelkeznek.
KEZELÃSZERVEK
VezetŒ oldali ajtó 57. ábra
A vezető oldali ajtópanelek burkolatán helyezkednek el a nyomó-
gombok, amelyek a gyújtáskulcs MAR állásában az alábbiakat
vezérlik:
A: a bal oldali ablak nyitását/zárását
B: a jobb oldali ablak nyitását/zárását
Folyamatos, automatikus mıködtetés
(egyes változatoknál)
A két gomb valamelyikének fél másodpercnél hosszabb ideig
történő megnyomására lép működésbe. Az üveg megáll, amikor
végállásba ér, vagy ha ismét megnyomjuk a gombot:
Vezető oldal: zárás/nyitás
Utas oldal: csak nyitás
Becsípődésgátló berendezéssel szerelt változatoknál: vezető
és utas oldalon: zárás/nyitás.
BecsípŒdésgátló biztonsági berendezés
(egyes változatoknál/piacokon)
A gépkocsi becsípődésgátló funkcióval rendelkezik az ablaküvegek
záródásakor.
Ez a biztonsági rendszer érzékeli, ha az ablaküveg záródása során
valamilyen akadály kerül az üveg útjába; ilyen esetben az érzékelő
megállítja a mozgást, és az üveg pozíciójától függően visszafelé
mozgatja azt. Ez a berendezés akkor is hasznos, amikor az uta-
stérben lévő gyerekek véletlenül működtetik az ablakmozgatást.
A becsípődésgátló működés aktív mind manuális, mind automa-
tikus ablakemelés esetén. A becsípődésgátló rendszer beavatkozása
esetén az ablak mozgása megáll, és visszafelé irányuló mozgás
indul meg a végállás eléréséig. Ez alatt az idő alatt semmilyen mó-
don nem lehet az ablakot működtetni.
57. ábraA0J0023m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 96

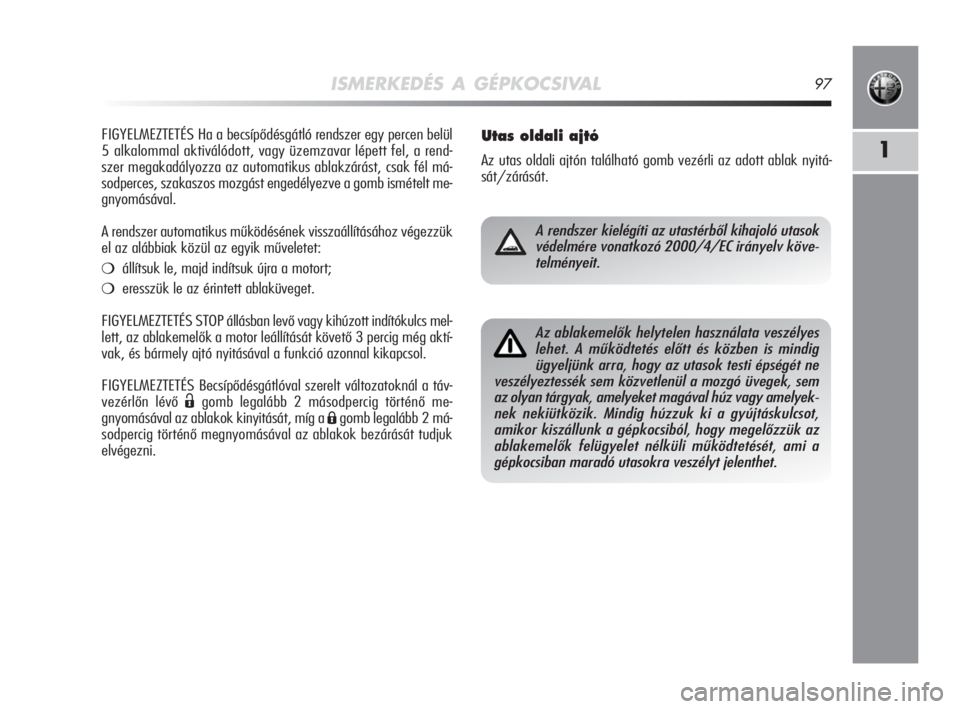

ISMERKEDÉS A GÉPKOCSIVAL97
1
FIGYELMEZTETÉS Ha a becsípődésgátló rendszer egy percen belül
5 alkalommal aktiválódott, vagy üzemzavar lépett fel, a rend-
szer megakadályozza az automatikus ablakzárást, csak fél má-
sodperces, szakaszos mozgást engedélyezve a gomb ismételt me-
gnyomásával.
A rendszer automatikus működésének visszaállításához végezzük
el az alábbiak közül az egyik műveletet:
állítsuk le, majd indítsuk újra a motort;
eresszük le az érintett ablaküveget.
FIGYELMEZTETÉS STOP állásban levő vagy kihúzott indítókulcs mel-
lett, az ablakemelők a motor leállítását követő 3 percig még aktí-
vak, és bármely ajtó nyitásával a funkció azonnal kikapcsol.
FIGYELMEZTETÉS Becsípődésgátlóval szerelt változatoknál a táv-
vezérlőn lévő
Ëgomb legalább 2 másodpercig történő me-
gnyomásával az ablakok kinyitását, míg a
Ágomb legalább 2 má-
sodpercig történő megnyomásával az ablakok bezárását tudjuk
elvégezni.
Utas oldali ajtó
Az utas oldali ajtón található gomb vezérli az adott ablak nyitá-
sát/zárását.
A rendszer kielégíti az utastérből kihajoló utasok
védelmére vonatkozó 2000/4/EC irányelv köve-
telményeit.
Az ablakemelők helytelen használata veszélyes
lehet. A működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi épségét ne
veszélyeztessék sem közvetlenül a mozgó üvegek, sem
az olyan tárgyak, amelyeket magával húz vagy amelyek-
nek nekiütközik. Mindig húzzuk ki a gyújtáskulcsot,
amikor kiszállunk a gépkocsiból, hogy megelőzzük az
ablakemelők felügyelet nélküli működtetését, ami a
gépkocsiban maradó utasokra veszélyt jelenthet.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 97

98ISMERKEDÉS A GÉPKOCSIVAL

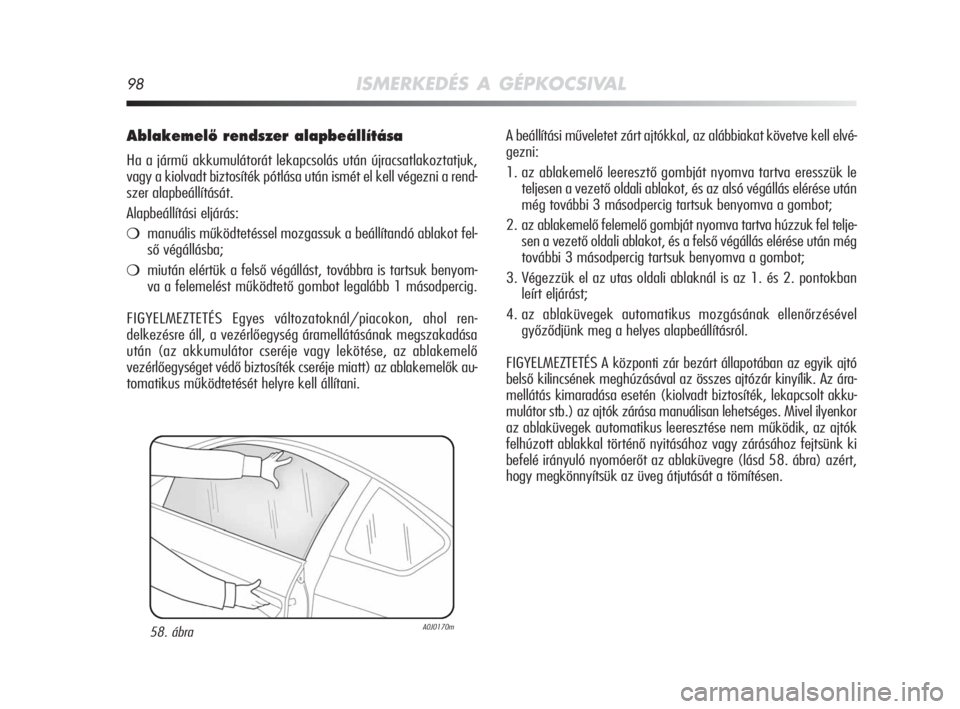

AblakemelŒ rendszer alapbeállítása
Ha a jármű akkumulátorát lekapcsolás után újracsatlakoztatjuk,
vagy a kiolvadt biztosíték pótlása után ismét el kell végezni a rend-
szer alapbeállítását.
Alapbeállítási eljárás:
manuális működtetéssel mozgassuk a beállítandó ablakot fel-
ső végállásba;
miután elértük a felső végállást, továbbra is tartsuk benyom-
va a felemelést működtető gombot legalább 1 másodpercig.
FIGYELMEZTETÉS Egyes változatoknál/piacokon, ahol ren-
delkezésre áll, a vezérlőegység áramellátásának megszakadása
után (az akkumulátor cseréje vagy lekötése, az ablakemelő
vezérlőegységet védő biztosíték cseréje miatt) az ablakemelők au-
tomatikus működtetését helyre kell állítani.A beállítási műveletet zárt ajtókkal, az alábbiakat követve kell elvé-
gezni:
1. az ablakemelő leeresztő gombját nyomva tartva eresszük le
teljesen a vezető oldali ablakot, és az alsó végállás elérése után
még további 3 másodpercig tartsuk benyomva a gombot;
2. az ablakemelő felemelő gombját nyomva tartva húzzuk fel telje-
sen a vezető oldali ablakot, és a felső végállás elérése után még
további 3 másodpercig tartsuk benyomva a gombot;
3. Végezzük el az utas oldali ablaknál is az 1. és 2. pontokban
leírt eljárást;
4. az ablaküvegek automatikus mozgásának ellenőrzésével
győződjünk meg a helyes alapbeállításról.
FIGYELMEZTETÉS A központi zár bezárt állapotában az egyik ajtó
belső kilincsének meghúzásával az összes ajtózár kinyílik. Az ára-
mellátás kimaradása esetén (kiolvadt biztosíték, lekapcsolt akku-
mulátor stb.) az ajtók zárása manuálisan lehetséges. Mivel ilyenkor
az ablaküvegek automatikus leeresztése nem működik, az ajtók
felhúzott ablakkal történő nyitásához vagy zárásához fejtsünk ki
befelé irányuló nyomóerőt az ablaküvegre (lásd 58. ábra) azért,
hogy megkönnyítsük az üveg átjutását a tömítésen.
58. ábraA0J0170m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 98

ISMERKEDÉS A GÉPKOCSIVAL99

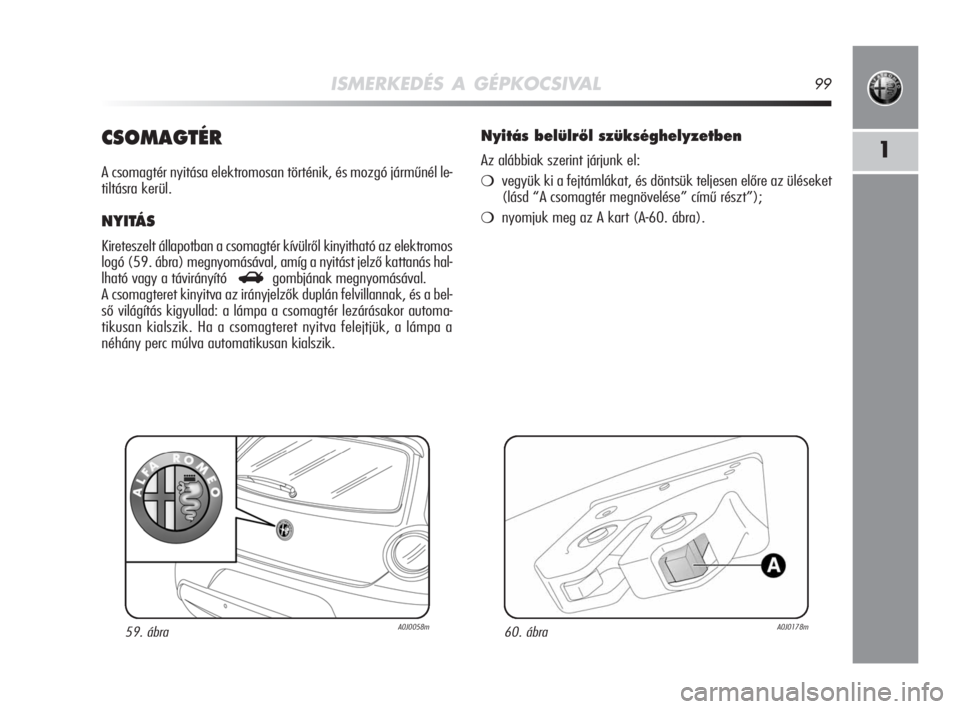

1CSOMAGTÉR
A csomagtér nyitása elektromosan történik, és mozgó járműnél le-
tiltásra kerül.
NYITÁS
Kireteszelt állapotban a csomagtér kívülről kinyitható az elektromos
logó (59. ábra) megnyomásával, amíg a nyitást jelző kattanás hal-
lható vagy a távirányító
Rgombjának megnyomásával.
A csomagteret kinyitva az irányjelzők duplán felvillannak, és a bel-
ső világítás kigyullad: a lámpa a csomagtér lezárásakor automa-
tikusan kialszik. Ha a csomagteret nyitva felejtjük, a lámpa a
néhány perc múlva automatikusan kialszik.
59. ábraA0J0058m
Nyitás belülrŒl szükséghelyzetben
Az alábbiak szerint járjunk el:
vegyük ki a fejtámlákat, és döntsük teljesen előre az üléseket
(lásd “A csomagtér megnövelése” című részt”);
nyomjuk meg az A kart (A-60. ábra).
60. ábraA0J0178m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 99

100ISMERKEDÉS A GÉPKOCSIVAL

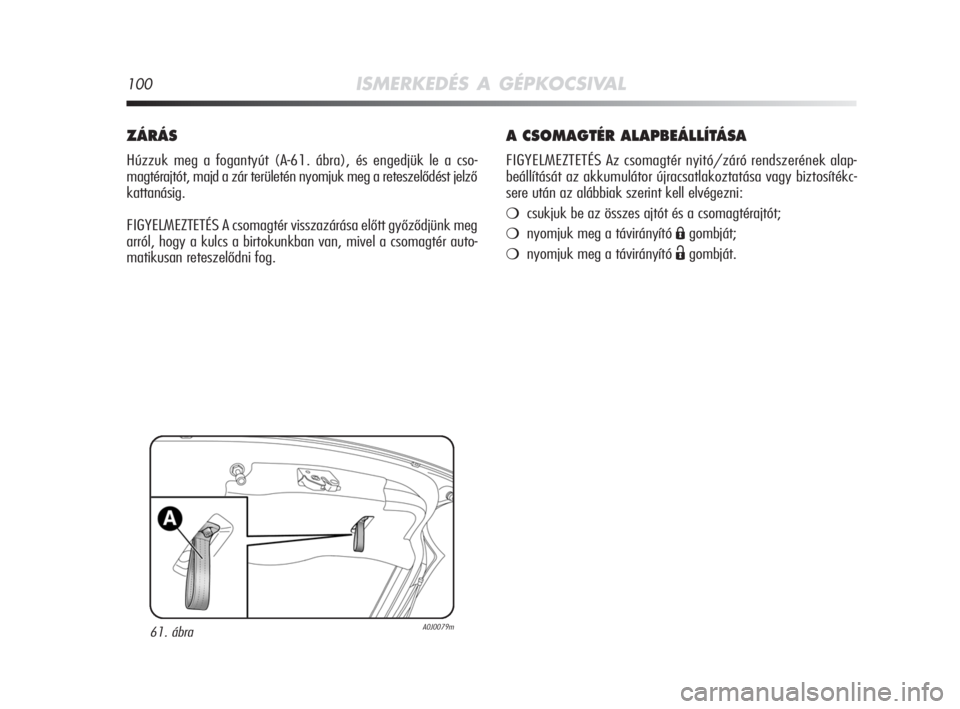

A CSOMAGTÉR ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS Az csomagtér nyitó/záró rendszerének alap-
beállítását az akkumulátor újracsatlakoztatása vagy biztosítékc-
sere után az alábbiak szerint kell elvégezni:
csukjuk be az összes ajtót és a csomagtérajtót;
nyomjuk meg a távirányító Ágombját;
nyomjuk meg a távirányító Ëgombját.
ZÁRÁS
Húzzuk meg a fogantyút (A-61. ábra), és engedjük le a cso-
magtérajtót, majd a zár területén nyomjuk meg a reteszelődést jelző
kattanásig.
FIGYELMEZTETÉS A csomagtér visszazárása előtt győződjünk meg
arról, hogy a kulcs a birtokunkban van, mivel a csomagtér auto-
matikusan reteszelődni fog.
61. ábraA0J0079m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 100

ISMERKEDÉS A GÉPKOCSIVAL101
1

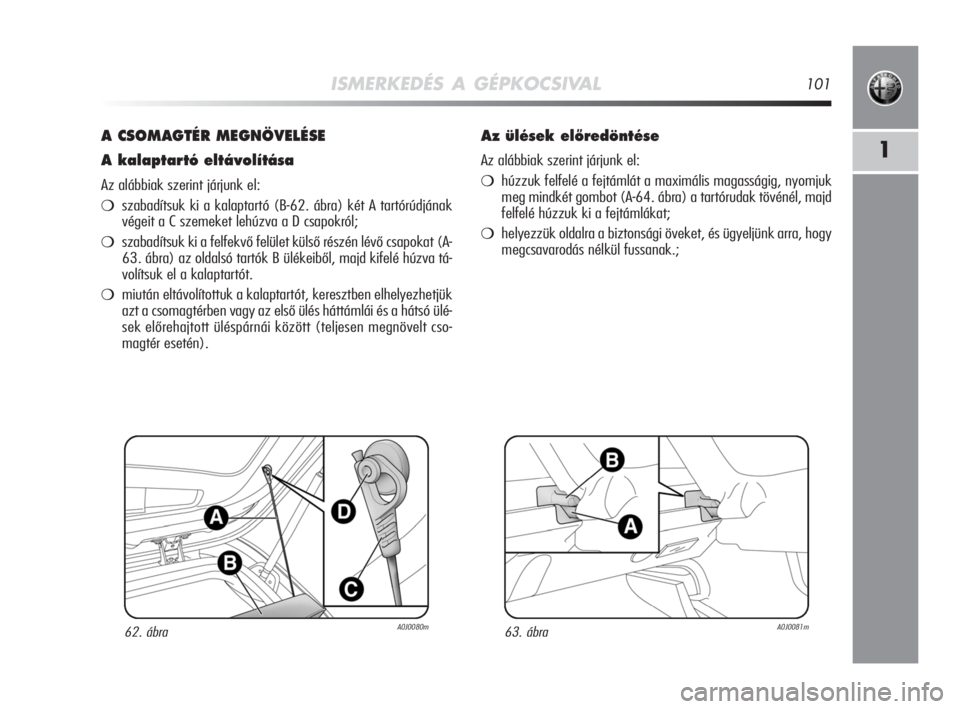

A CSOMAGTÉR MEGNÖVELÉSE
A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
szabadítsuk ki a kalaptartó (B-62. ábra) két A tartórúdjának
végeit a C szemeket lehúzva a D csapokról;
szabadítsuk ki a felfekvő felület külső részén lévő csapokat (A-
63. ábra) az oldalsó tartók B ülékeiből, majd kifelé húzva tá-
volítsuk el a kalaptartót.
miután eltávolítottuk a kalaptartót, keresztben elhelyezhetjük
azt a csomagtérben vagy az első ülés háttámlái és a hátsó ülé-
sek előrehajtott üléspárnái között (teljesen megnövelt cso-
magtér esetén).
Az ülések elŒredöntése
Az alábbiak szerint járjunk el:
húzzuk felfelé a fejtámlát a maximális magasságig, nyomjuk
meg mindkét gombot (A-64. ábra) a tartórudak tövénél, majd
felfelé húzzuk ki a fejtámlákat;
helyezzük oldalra a biztonsági öveket, és ügyeljünk arra, hogy
megcsavarodás nélkül fussanak.;
62. ábraA0J0080m63. ábraA0J0081m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 101

102ISMERKEDÉS A GÉPKOCSIVAL

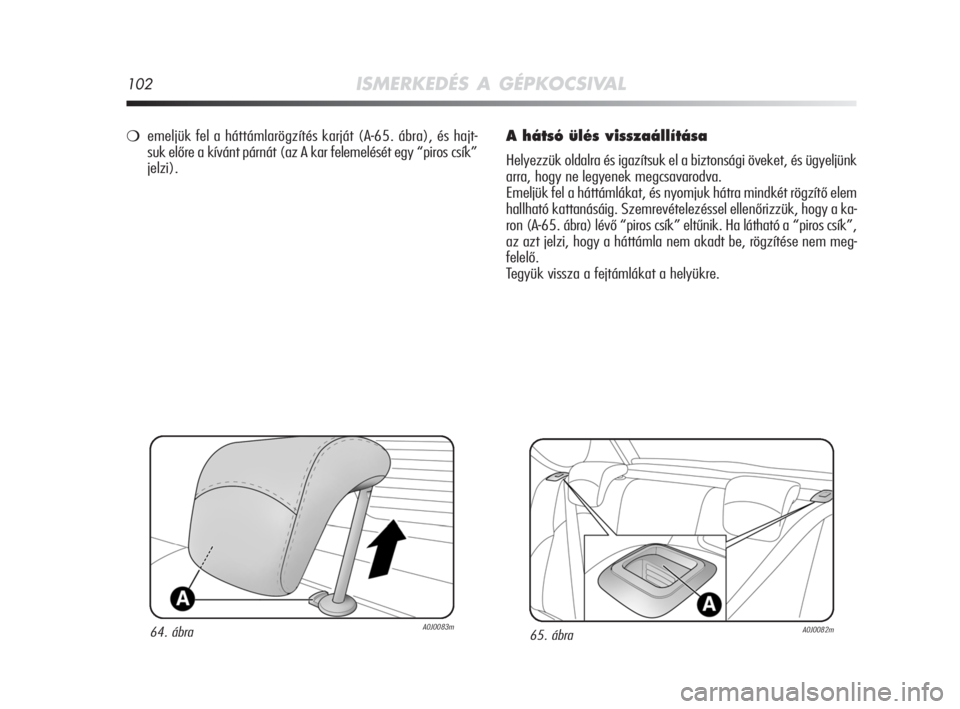

A hátsó ülés visszaállítása
Helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügyeljünk
arra, hogy ne legyenek megcsavarodva.
Emeljük fel a háttámlákat, és nyomjuk hátra mindkét rögzítő elem
hallható kattanásáig. Szemrevételezéssel ellenőrizzük, hogy a ka-
ron (A-65. ábra) lévő “piros csík” eltűnik. Ha látható a “piros csík”,
az azt jelzi, hogy a háttámla nem akadt be, rögzítése nem meg-
felelő.
Tegyük vissza a fejtámlákat a helyükre.
emeljük fel a háttámlarögzítés karját (A-65. ábra), és hajt-
suk előre a kívánt párnát (az A kar felemelését egy “piros csík”
jelzi).
64. ábraA0J0083m65. ábraA0J0082m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 102

ISMERKEDÉS A GÉPKOCSIVAL103

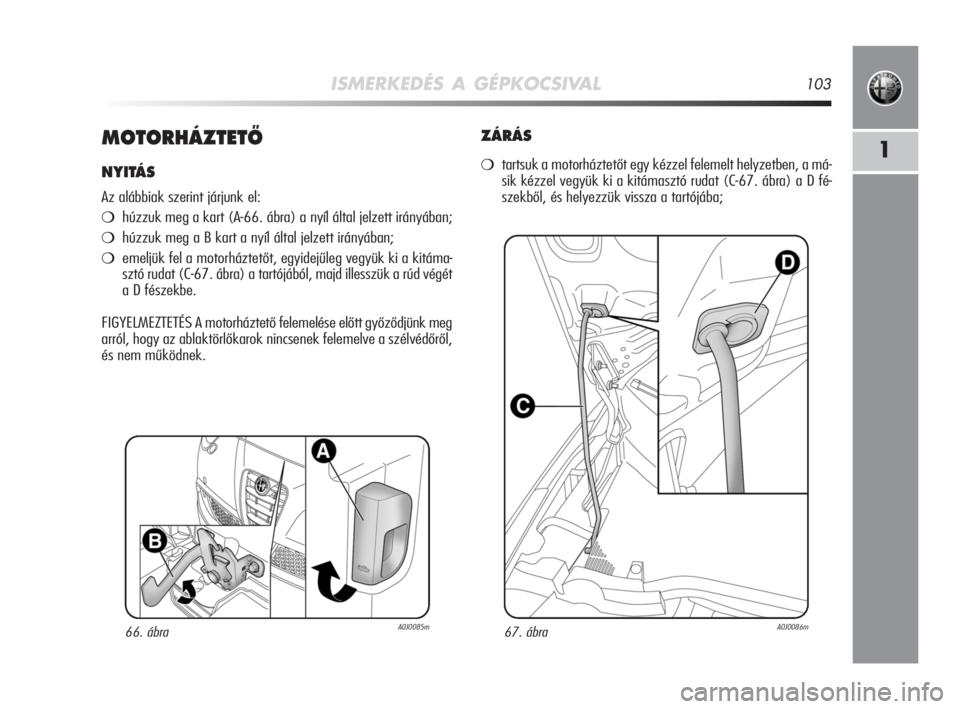

1MOTORHÁZTETÃ
NYITÁS
Az alábbiak szerint járjunk el:
húzzuk meg a kart (A-66. ábra) a nyíl által jelzett irányában;
húzzuk meg a B kart a nyíl által jelzett irányában;
emeljük fel a motorháztetőt, egyidejűleg vegyük ki a kitáma-
sztó rudat (C-67. ábra) a tartójából, majd illesszük a rúd végét
a D fészekbe.
FIGYELMEZTETÉS A motorháztető felemelése előtt győződjünk meg
arról, hogy az ablaktörlőkarok nincsenek felemelve a szélvédőről,
és nem működnek.
66. ábraA0J0085m
ZÁRÁS
tartsuk a motorháztetőt egy kézzel felemelt helyzetben, a má-
sik kézzel vegyük ki a kitámasztó rudat (C-67. ábra) a D fé-
szekből, és helyezzük vissza a tartójába;
67. ábraA0J0086m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 103
