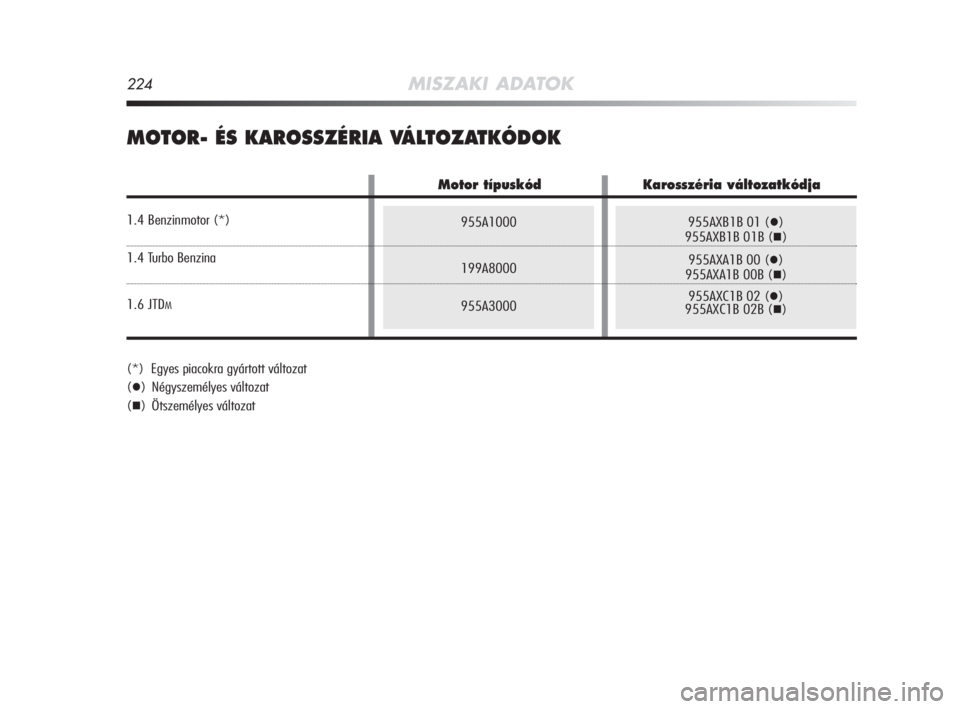

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
(*) Egyes piacokra gyártott változat
(
) Négyszemélyes változat
(
) Ötszemélyes változat
Motor típuskód Karosszéria változatkódja
1.4 Benzinmotor (*)
1.4 Turbo Benzina
1.6 JTDM
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 224

955A3000
Diesel
4, soros
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Gázolaj gépjárművek
számára
(EN 590 szabvány)
199A8000
Otto
4, soros
72,0 x 84,0
1368
9,8
114
155 (
)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Ólommentes benzin
95 RON vagy 98 RON (EN
228 szabvány)
955A1000
Otto
4, soros
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Ólommentes benzin
95 RON
(EN 228 szabvány)
MISZAKI ADATOK225
6
MOTOR
(*) Egyes piacokra gyártott változat
(
) Legnagyobb teljesítményt (155 LE) 98 RON ólommentes benzin használatával érték el

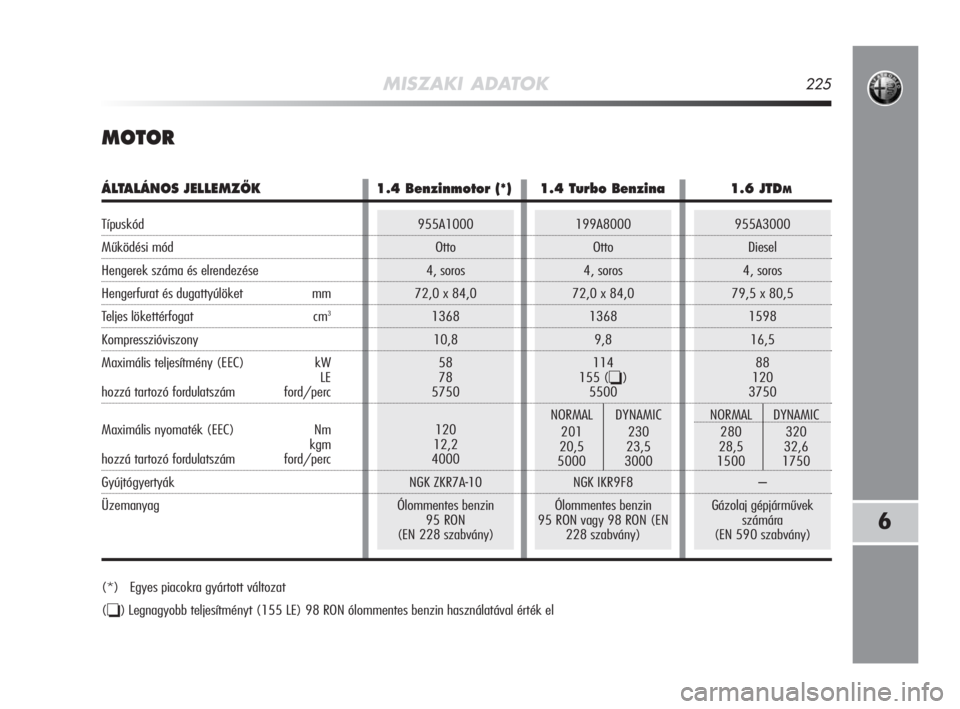

ÁLTALÁNOS JELLEMZÃK 1.4 Benzinmotor (*) 1.4 Turbo Benzina 1.6 JTDM
Típuskód
Működési mód
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Teljes lökettérfogat cm3
Kompresszióviszony
Maximális teljesítmény (EEC) kW
LE
hozzá tartozó fordulatszám ford/perc
Maximális nyomaték (EEC) Nm
kgm
hozzá tartozó fordulatszám ford/perc
Gyújtógyertyák
Üzemanyag
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 225

Hat előremeneti sebességfokozat és hátramenet, az előremeneti fokozatok szinkronizálva
Önbeállító, holtjáték nélküli pedállal
Első
226MISZAKI ADATOK

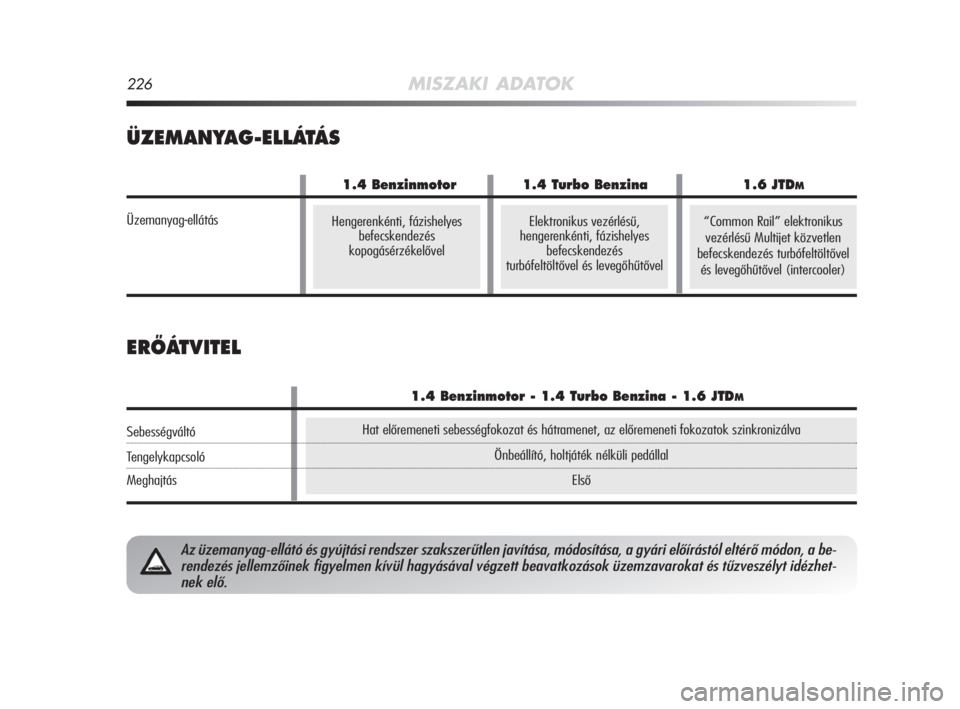

ÜZEMANYAG-ELLÁTÁS
ERÃÁTVITEL
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a be-
rendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhet-
nek elő.
Hengerenkénti, fázishelyes
befecskendezés
kopogásérzékelővel Elektronikus vezérlésű,
hengerenkénti, fázishelyes
befecskendezés
turbófeltöltővel és levegőhűtővel“Common Rail” elektronikus
vezérlésű Multijet közvetlen
befecskendezés turbófeltöltővel
és levegőhűtővel (intercooler)
1.4 Benzinmotor - 1.4 Turbo Benzina - 1.6 JTDM
Sebességváltó
Tengelykapcsoló
Meghajtás
1.4 Benzinmotor 1.4 Turbo Benzina 1.6 JTDM
Üzemanyag-ellátás
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 226

Mc Pherson típusú, független kerékfelfüggesztés stabilizátor rúddal
Torziós tengellyel összekötött kerekek
MISZAKI ADATOK227
6
Hűtött tárcsákkal
Tárcsafék
Mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat

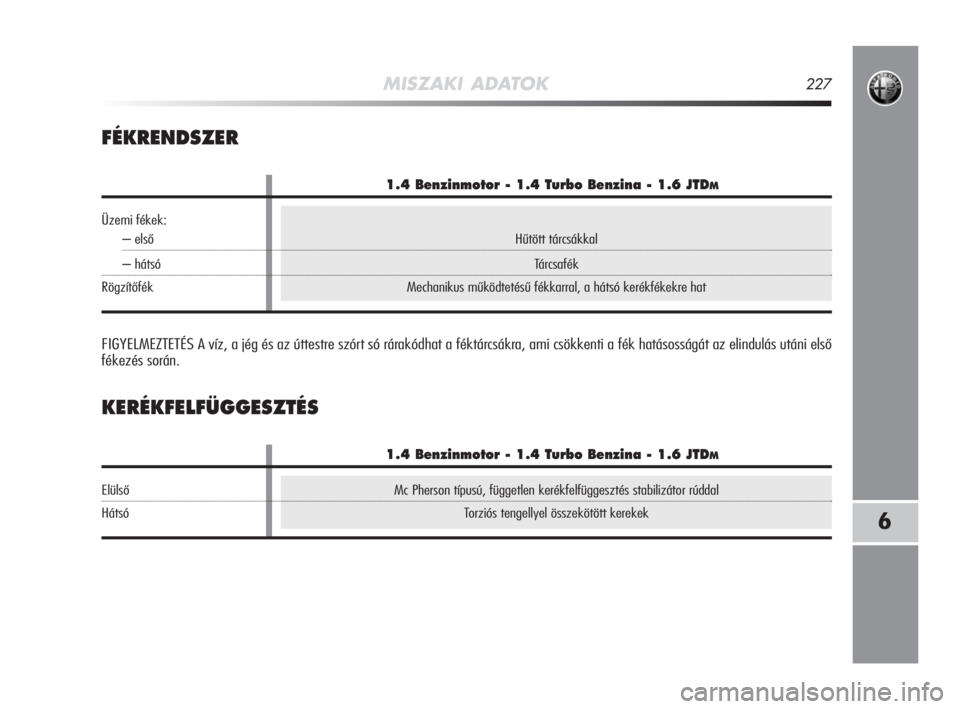

FÉKRENDSZER
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni első
fékezés során.
KERÉKFELFÜGGESZTÉS
1.4 Benzinmotor - 1.4 Turbo Benzina - 1.6 JTDM
Üzemi fékek:
– első
– hátsó
Rögzítőfék
1.4 Benzinmotor - 1.4 Turbo Benzina - 1.6 JTDM
Elülső
Hátsó
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 227

228MISZAKI ADATOK

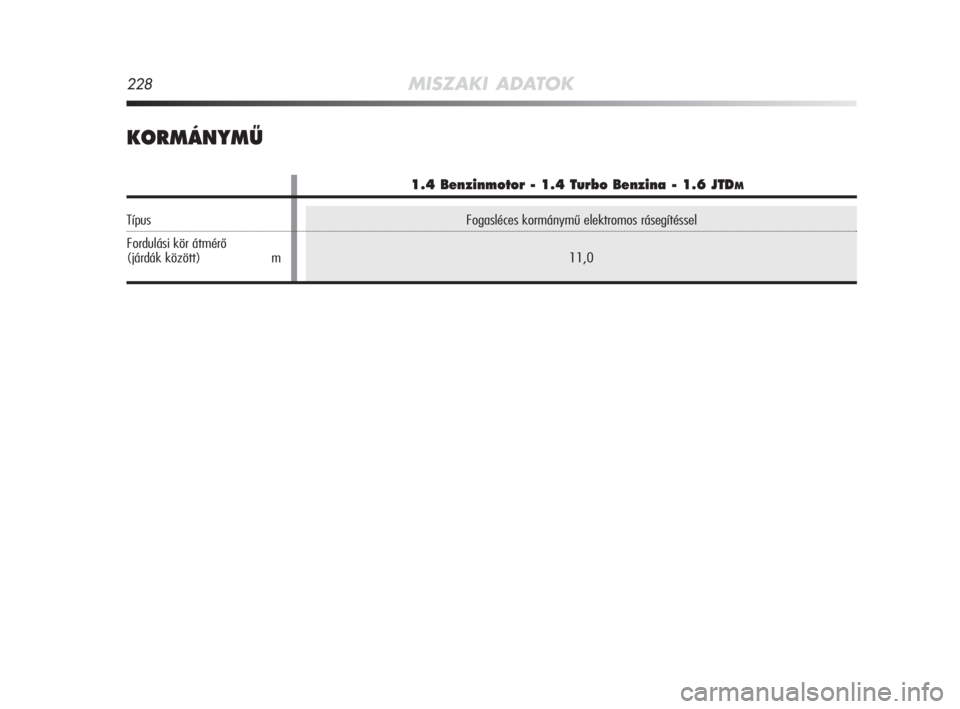

KORMÁNYMÙ
Fogasléces kormánymű elektromos rásegítéssel
11,0
1.4 Benzinmotor - 1.4 Turbo Benzina - 1.6 JTDM
Típus
Fordulási kör átmérő
(járdák között) m
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 228

MISZAKI ADATOK229
6
KEREKEK
KEREKEK ÉS GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém keréktárcsák Tömlő nélküli,
radiál szerkezetű gumiabroncsok. A jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató és a típu-
sbizonyítvány esetleges eltérése esetén az utóbbi dokumentum
adatai a mértékadók.
A menetbiztonság érdekében elengedhetetlen fontosságú, hogy
a gépkocsi mind a négy kerekén azonos méretű, gyártmányú és
típusú gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba soha nem sza-
bad tömlőt szerelni.
SZÜKSÉGPÓTKERÉK
Sajtolt acéllemez keréktárcsa. Tömlő nélküli gumiabroncs.

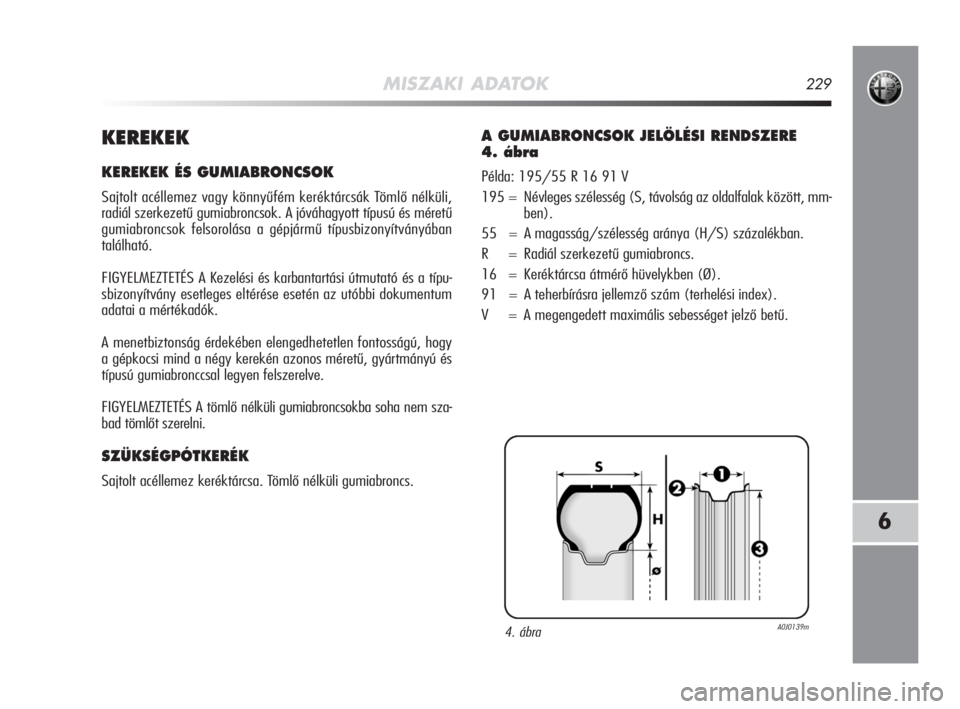

A GUMIABRONCSOK JELÖLÉSI RENDSZERE
4. ábra
Példa: 195/55 R 16 91 V
195 = Névleges szélesség (S, távolság az oldalfalak között, mm-
ben).
55 = A magasság/szélesség aránya (H/S) százalékban.
R = Radiál szerkezetű gumiabroncs.
16 = Keréktárcsa átmérő hüvelykben (Ø).
91 = A teherbírásra jellemző szám (terhelési index).
V = A megengedett maximális sebességet jelző betű.
4. ábra A0J0139m
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 229

230MISZAKI ADATOK

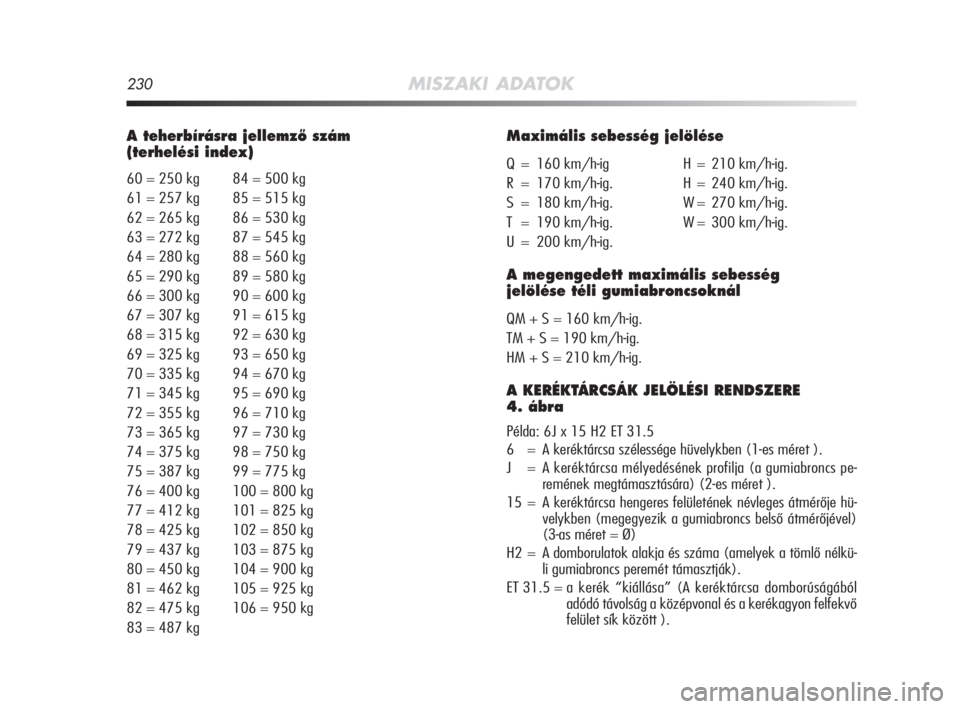

A teherbírásra jellemzŒ szám
(terhelési index)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Maximális sebesség jelölése
Q = 160 km/h-ig H = 210 km/h-ig.
R = 170 km/h-ig. H = 240 km/h-ig.
S = 180 km/h-ig. W = 270 km/h-ig.
T = 190 km/h-ig. W = 300 km/h-ig.
U = 200 km/h-ig.
A megengedett maximális sebesség
jelölése téli gumiabroncsoknál
QM + S = 160 km/h-ig.
TM + S = 190 km/h-ig.
HM + S = 210 km/h-ig.
A KERÉKTÁRCSÁK JELÖLÉSI RENDSZERE
4. ábra
Példa: 6J x 15 H2 ET 31.5
6 = A keréktárcsa szélessége hüvelykben (1-es méret ).
J = A keréktárcsa mélyedésének profilja (a gumiabroncs pe-
remének megtámasztására) (2-es méret ).
15 = A keréktárcsa hengeres felületének névleges átmérője hü-
velykben (megegyezik a gumiabroncs belső átmérőjével)
(3-as méret = Ø)
H2 = A domborulatok alakja és száma (amelyek a tömlő nélkü-
li gumiabroncs peremét támasztják).
ET 31.5 = a kerék “kiállása” (A keréktárcsa domborúságából
adódó távolság a középvonal és a kerékagyon felfekvő
felület sík között ).
221-240 Alfa HU MiTo 16-10-2008 9:47 Pagina 230

135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 V 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S
MISZAKI ADATOK231
6
A 195/55 R16 és 205/45 R17 méretű gumiabroncsokkal szerelt változatokon kizárólag kisméretű lánctaggal gyártott, a gumiabroncs futófelületétől
maximálisan 9 mm-rel kiálló, csökkentett méretű hóláncok használhatók.
(*) A gumiabroncsokra hólánc nem szerelhető
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42

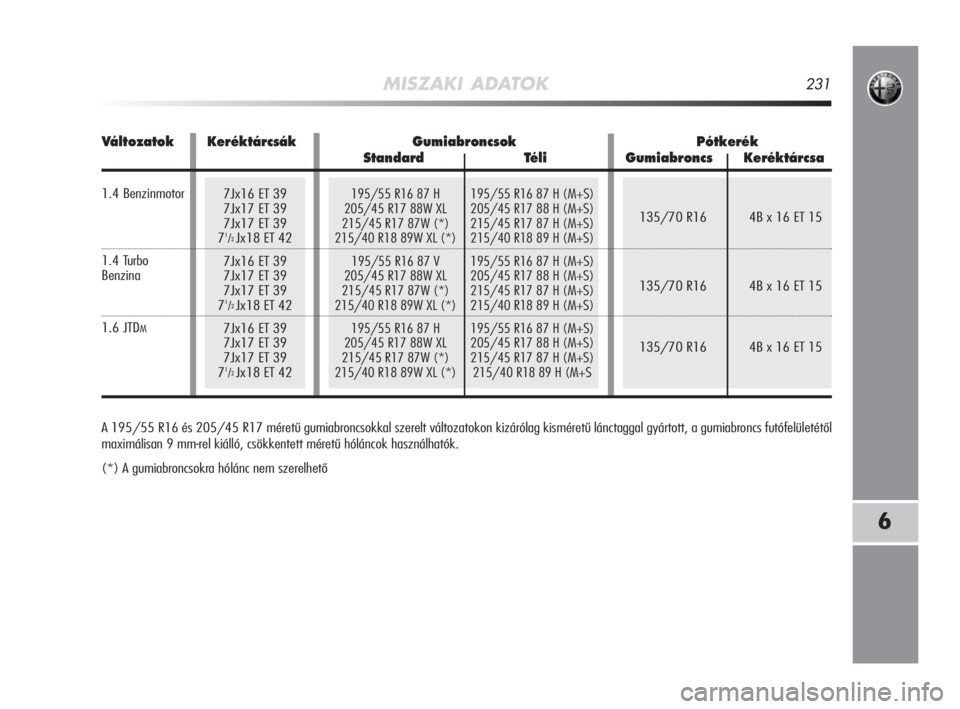

Változatok Keréktárcsák Gumiabroncsok Pótkerék
Standard Téli Gumiabroncs Keréktárcsa
1.4 Benzinmotor
1.4 Turbo
Benzina
1.6 JTDM
