184SZÜKSÉG ESETÉN

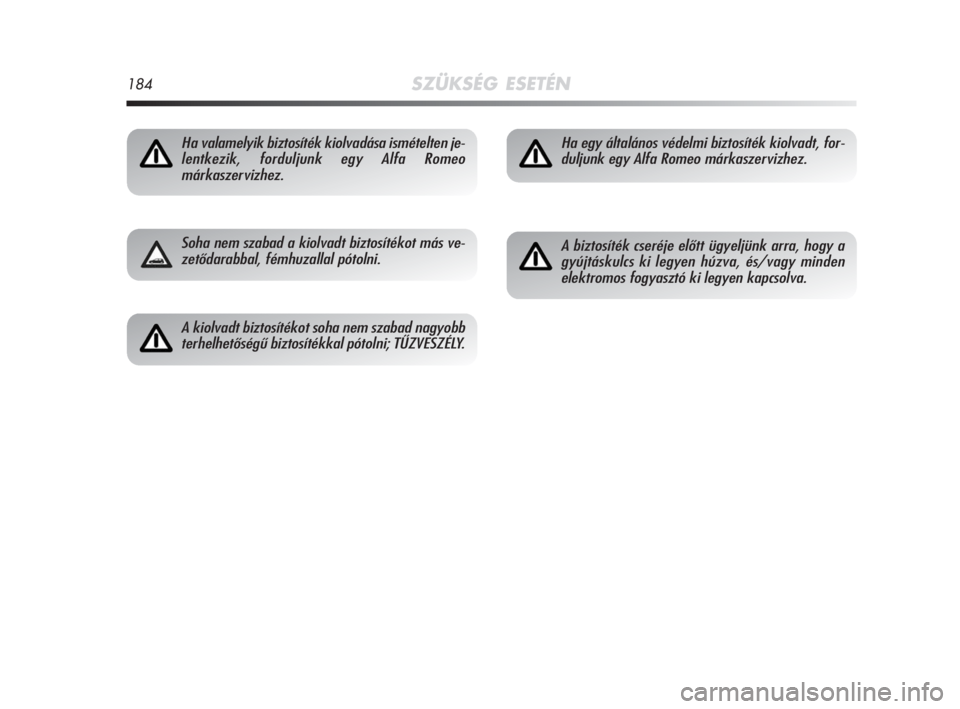

Ha valamelyik biztosíték kiolvadása ismételten je-
lentkezik, forduljunk egy Alfa Romeo
márkaszervizhez.
Soha nem szabad a kiolvadt biztosítékot más ve-
zetődarabbal, fémhuzallal pótolni.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték kiolvadt, for-
duljunk egy Alfa Romeo márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és/vagy minden
elektromos fogyasztó ki legyen kapcsolva.
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 184

SZÜKSÉG ESETÉN185
4
41. ábraA0J0127m
Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a motortér biztosítéktábláját
ne érje közvetlen vízsugár.HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ

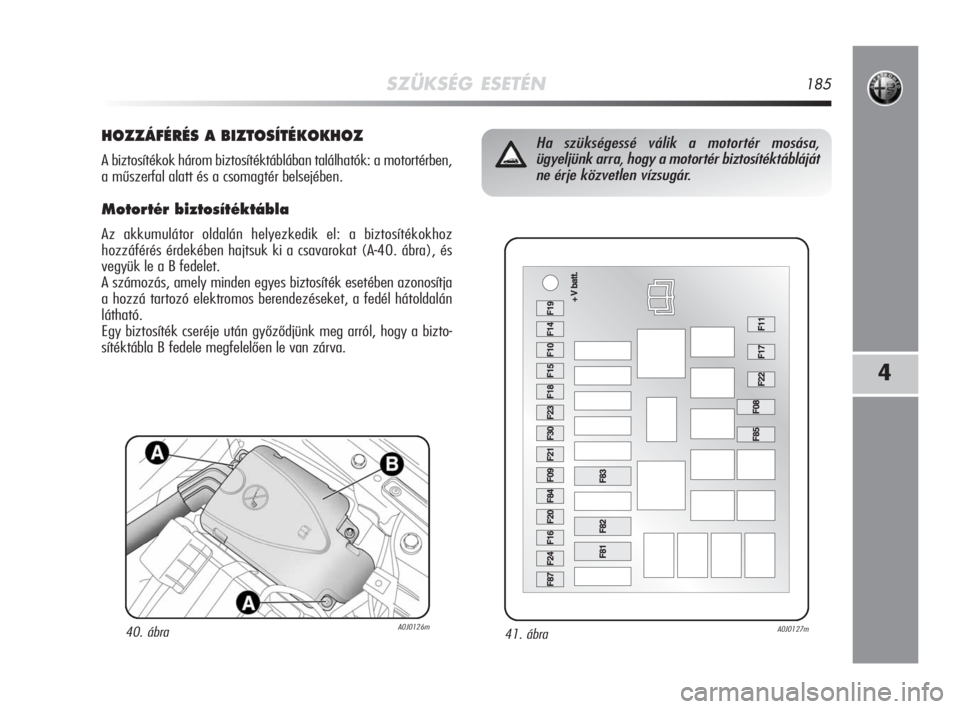

A biztosítékok három biztosítéktáblában találhatók: a motortérben,
a műszerfal alatt és a csomagtér belsejében.
Motortér biztosítéktábla
Az akkumulátor oldalán helyezkedik el: a biztosítékokhoz
hozzáférés érdekében hajtsuk ki a csavarokat (A-40. ábra), és
vegyük le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja
a hozzá tartozó elektromos berendezéseket, a fedél hátoldalán
látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a bizto-
sítéktábla B fedele megfelelően le van zárva.
40. ábraA0J0126m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 185

186SZÜKSÉG ESETÉN

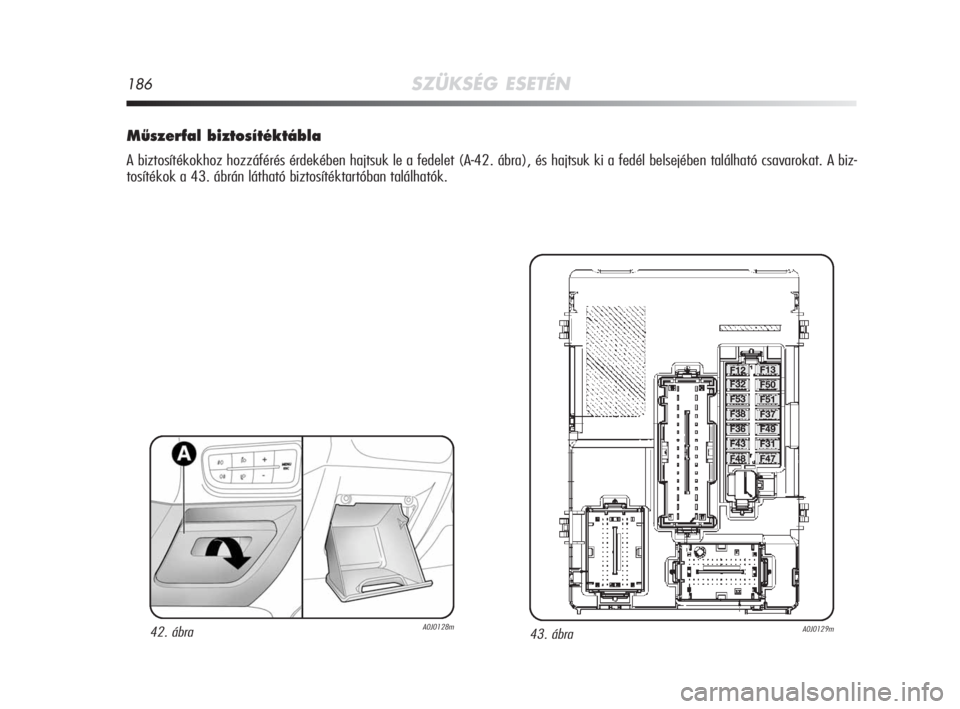

Mıszerfal biztosítéktábla
A biztosítékokhoz hozzáférés érdekében hajtsuk le a fedelet (A-42. ábra), és hajtsuk ki a fedél belsejében található csavarokat. A biz-
tosítékok a 43. ábrán látható biztosítéktartóban találhatók.
43. ábraA0J0129m42. ábraA0J0128m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 186

SZÜKSÉG ESETÉN187
4

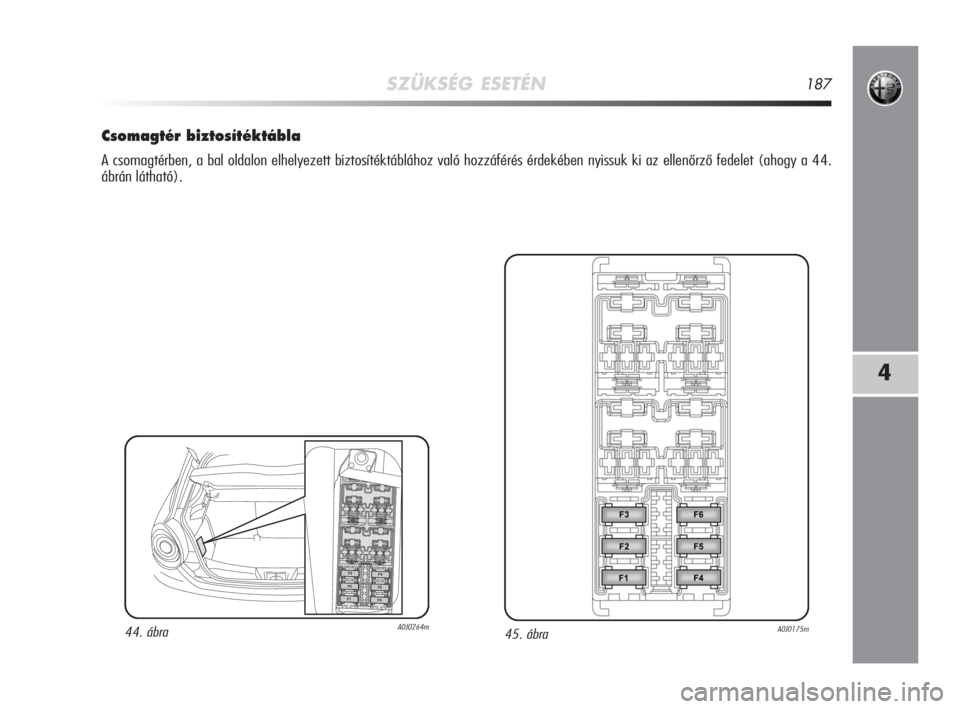

Csomagtér biztosítéktábla
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblához való hozzáférés érdekében nyissuk ki az ellenőrző fedelet (ahogy a 44.
ábrán látható).
45. ábraA0J0175m44. ábraA0J0264m


159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188SZÜKSÉG ESETÉN
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

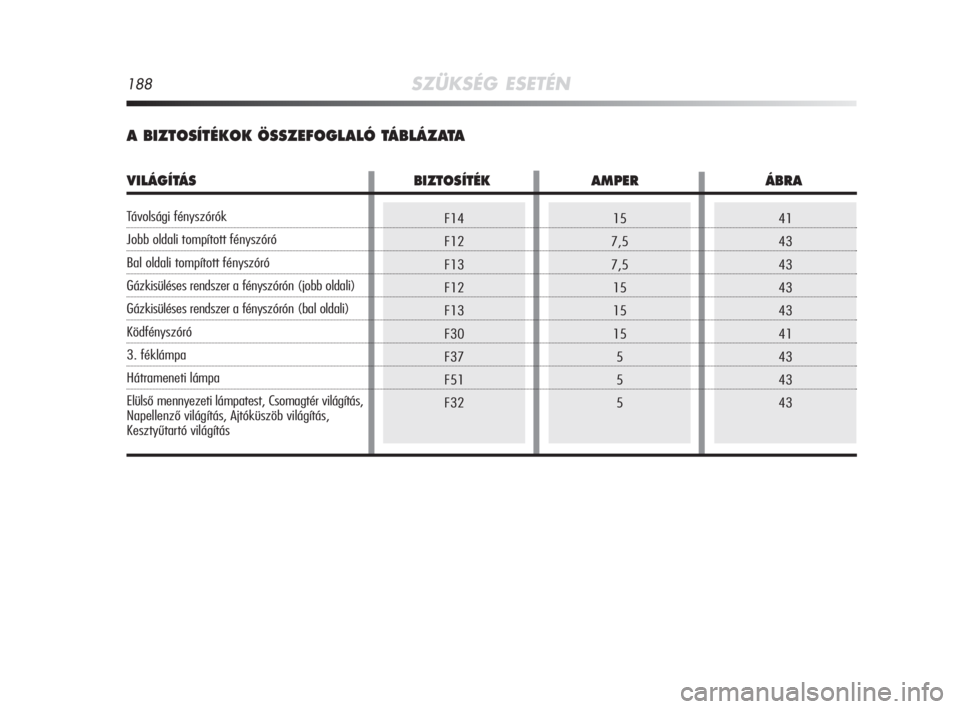

A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
VILÁGÍTÁS BIZTOSÍTÉK AMPER ÁBRA
Távolsági fényszórók
Jobb oldali tompított fényszóró
Bal oldali tompított fényszóró
Gázkisüléses rendszer a fényszórón (jobb oldali)
Gázkisüléses rendszer a fényszórón (bal oldali)
Ködfényszóró
3. féklámpa
Hátrameneti lámpa
Elülső mennyezeti lámpatest, Csomagtér világítás,
Napellenző világítás, Ajtóküszöb világítás,
Kesztyűtartó világítás
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 188

SZÜKSÉG ESETÉN189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20
4

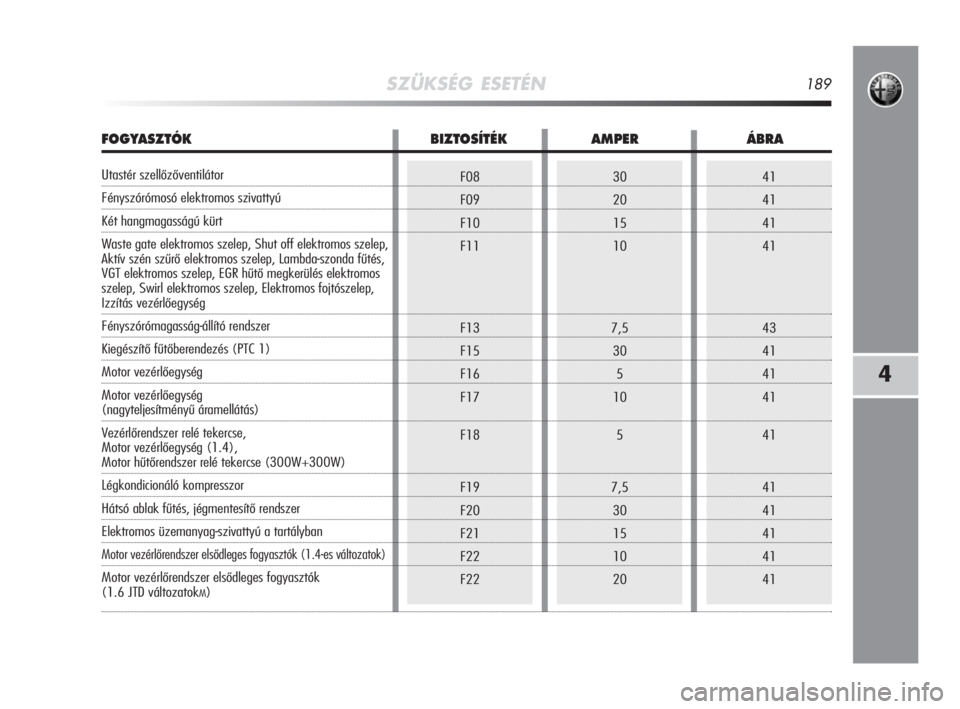

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Utastér szellőzőventilátor
Fényszórómosó elektromos szivattyú
Két hangmagasságú kürt
Waste gate elektromos szelep, Shut off elektromos szelep,
Aktív szén szűrő elektromos szelep, Lambda-szonda fűtés,
VGT elektromos szelep, EGR hűtő megkerülés elektromos
szelep, Swirl elektromos szelep, Elektromos fojtószelep,
Izzítás vezérlőegység
Fényszórómagasság-állító rendszer
Kiegészítő fűtőberendezés (PTC 1)
Motor vezérlőegység
Motor vezérlőegység
(nagyteljesítményű áramellátás)
Vezérlőrendszer relé tekercse,
Motor vezérlőegység (1.4),
Motor hűtőrendszer relé tekercse (300W+300W)
Légkondicionáló kompresszor
Hátsó ablak fűtés, jégmentesítő rendszer
Elektromos üzemanyag-szivattyú a tartályban
Motor vezérlőrendszer elsődleges fogyasztók (1.4-es változatok)
Motor vezérlőrendszer elsődleges fogyasztók (1.6 JTD változatokM)
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 189

190SZÜKSÉG ESETÉN
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43

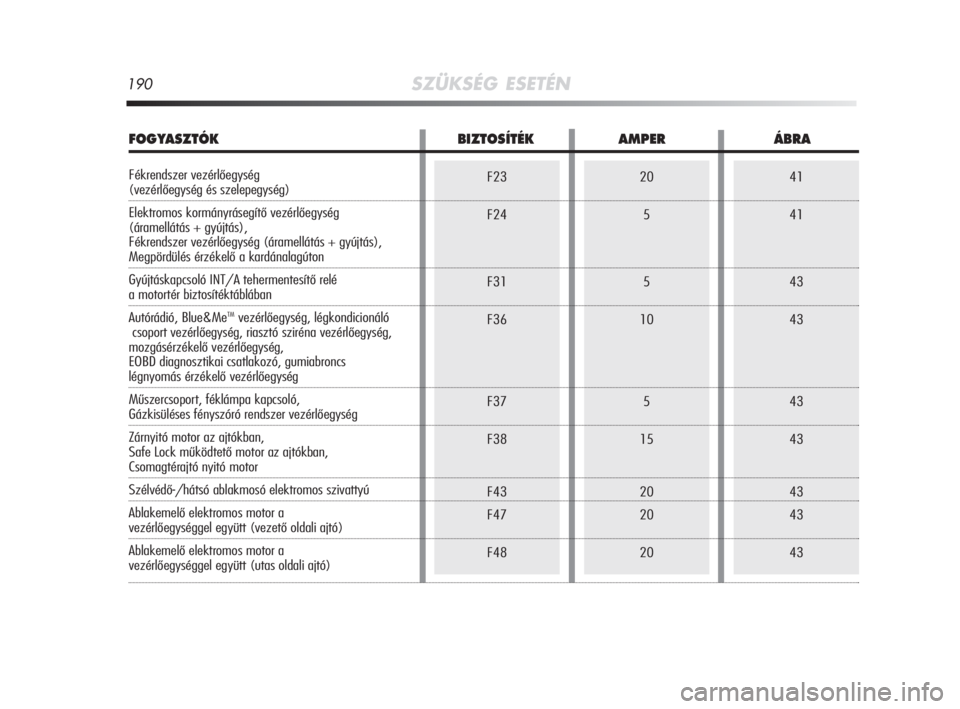

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Fékrendszer vezérlőegység (vezérlőegység és szelepegység)
Elektromos kormányrásegítő vezérlőegység
(áramellátás + gyújtás),
Fékrendszer vezérlőegység (áramellátás + gyújtás),
Megpördülés érzékelő a kardánalagúton
Gyújtáskapcsoló INT/A tehermentesítő relé
a motortér biztosítéktáblában
Autórádió, Blue&Me
TMvezérlőegység, légkondicionáló
csoport vezérlőegység, riasztó sziréna vezérlőegység,
mozgásérzékelő vezérlőegység,
EOBD diagnosztikai csatlakozó, gumiabroncs
légnyomás érzékelő vezérlőegység
Műszercsoport, féklámpa kapcsoló,
Gázkisüléses fényszóró rendszer vezérlőegység
Zárnyitó motor az ajtókban,
Safe Lock működtető motor az ajtókban,
Csomagtérajtó nyitó motor
Szélvédő-/hátsó ablakmosó elektromos szivattyú
Ablakemelő elektromos motor a
vezérlőegységgel együtt (vezető oldali ajtó)
Ablakemelő elektromos motor a
vezérlőegységgel együtt (utas oldali ajtó)
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 190

SZÜKSÉG ESETÉN191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20

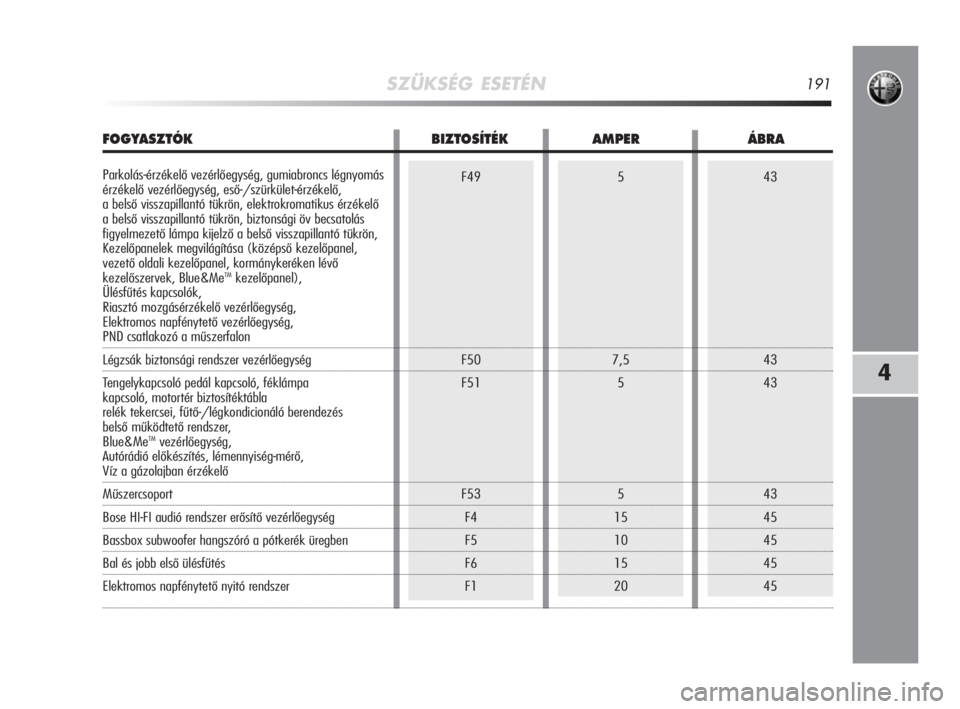

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Parkolás-érzékelő vezérlőegység, gumiabroncs légnyomás
érzékelő vezérlőegység, eső-/szürkület-érzékelő,
a belső visszapillantó tükrön, elektrokromatikus érzékelő
a belső visszapillantó tükrön, biztonsági öv becsatolás
figyelmezető lámpa kijelző a belső visszapillantó tükrön,
Kezelőpanelek megvilágítása (középső kezelőpanel,
vezető oldali kezelőpanel, kormánykeréken lévő
kezelőszervek, Blue&Me
TMkezelőpanel),
Ülésfűtés kapcsolók,
Riasztó mozgásérzékelő vezérlőegység,
Elektromos napfénytető vezérlőegység,
PND csatlakozó a műszerfalon
Légzsák biztonsági rendszer vezérlőegység
Tengelykapcsoló pedál kapcsoló, féklámpa
kapcsoló, motortér biztosítéktábla
relék tekercsei, fűtő-/légkondicionáló berendezés
belső működtető rendszer,
Blue&Me
TMvezérlőegység,
Autórádió előkészítés, lémennyiség-mérő,
Víz a gázolajban érzékelő
Műszercsoport
Bose HI-FI audió rendszer erősítő vezérlőegység
Bassbox subwoofer hangszóró a pótkerék üregben
Bal és jobb első ülésfűtés
Elektromos napfénytető nyitó rendszer
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 191
