KÜLSÃ VILÁGÍTÁS IZZÓCSERE
ELÜLSÃ FÉNYSZÓRÓCSOPORT 22. ábra

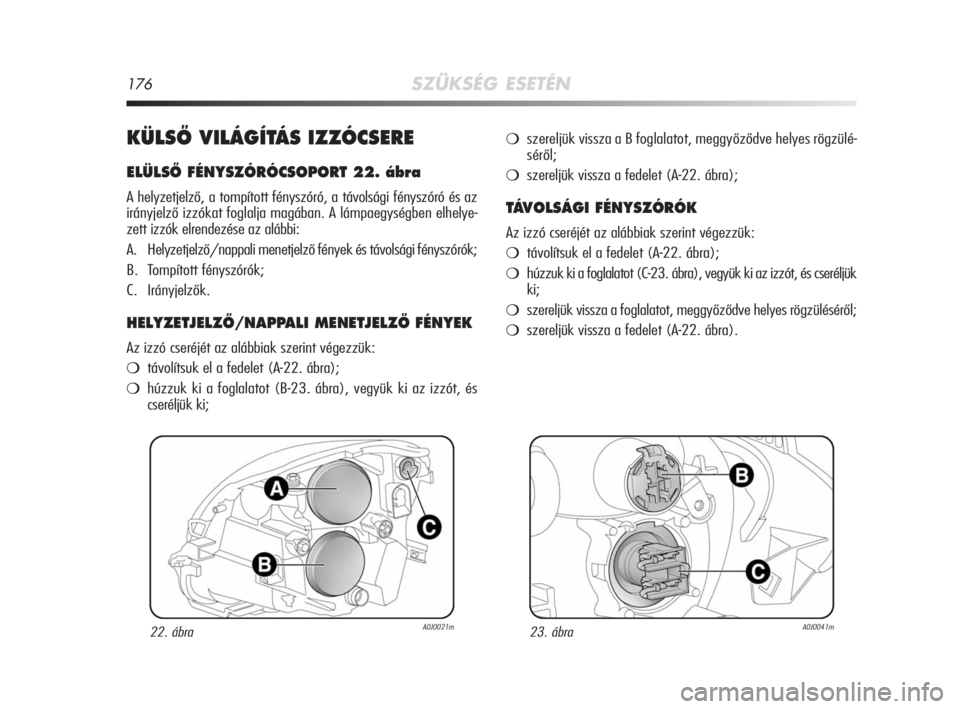

A helyzetjelző, a tompított fényszóró, a távolsági fényszóró és az
irányjelző izzókat foglalja magában. A lámpaegységben elhelye-
zett izzók elrendezése az alábbi:
A. Helyzetjelző/nappali menetjelző fények és távolsági fényszórók;
B. Tompított fényszórók;
C. Irányjelzők.
HELYZETJELZÃ/NAPPALI MENETJELZÃ FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
távolítsuk el a fedelet (A-22. ábra);
húzzuk ki a foglalatot (B-23. ábra), vegyük ki az izzót, és
cseréljük ki;
szereljük vissza a B foglalatot, meggyőződve helyes rögzülé-
séről;
szereljük vissza a fedelet (A-22. ábra);
TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
távolítsuk el a fedelet (A-22. ábra);
húzzuk ki a foglalatot (C-23. ábra), vegyük ki az izzót, és cseréljük
ki;
szereljük vissza a foglalatot, meggyőződve helyes rögzüléséről;
szereljük vissza a fedelet (A-22. ábra).
22. ábraA0J0021m23. ábraA0J0041m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 176

SZÜKSÉG ESETÉN177
4
TOMPÍTOTT FÉNYSZÓRÓK
Izzószálas fényforrással
Az izzó cseréjét az alábbiak szerint végezzük:
távolítsuk el a fedelet (B-22. ábra);
távolítsuk el az izzót védő fedelet (A-24. ábra);
húzzuk ki az izzót, és cseréljük ki;
szereljük vissza a foglalatot, meggyőződve helyes rögzüléséről;
szereljük vissza a fedelet (B-22. ábra);
Gázkisüléses fényforrásokkal
(Bixenon) (egyes változatoknál)IRÁNYJELZÃK
ElülsŒ
Az izzó cseréjét az alábbiak szerint végezzük:

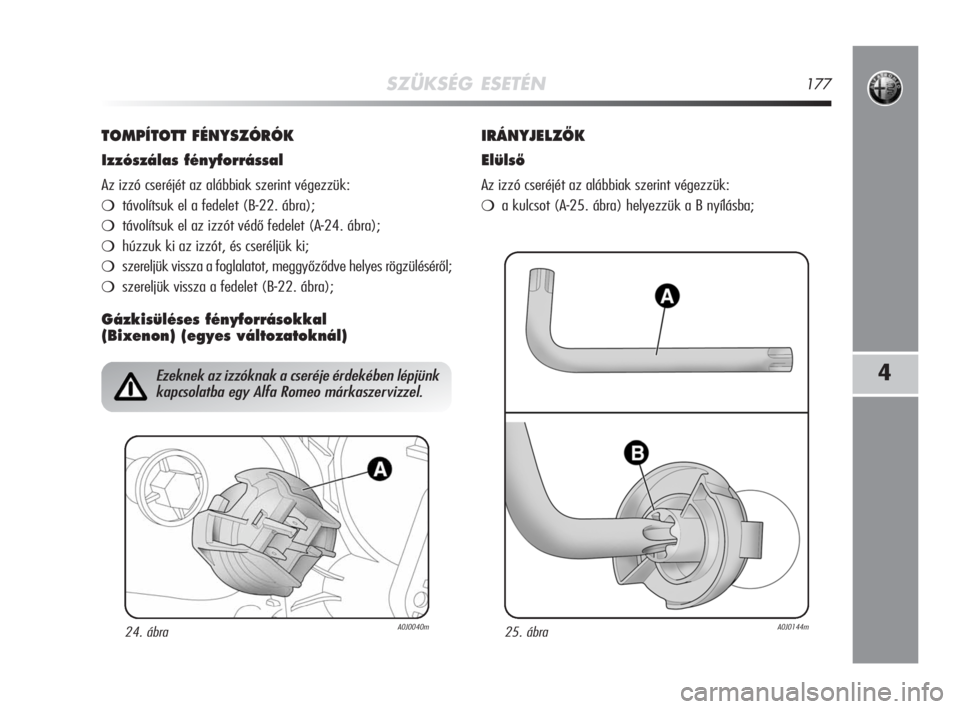

a kulcsot (A-25. ábra) helyezzük a B nyílásba;
24. ábraA0J0040m
Ezeknek az izzóknak a cseréje érdekében lépjünk
kapcsolatba egy Alfa Romeo márkaszervizzel.
25. ábraA0J0144m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 177

178SZÜKSÉG ESETÉN
forgassuk el az óramutató járásával ellenkezően a foglalatot;
húzzuk ki az izzót, és cseréljük ki;
Oldalsó
Az izzó cseréjét az alábbiak szerint végezzük:

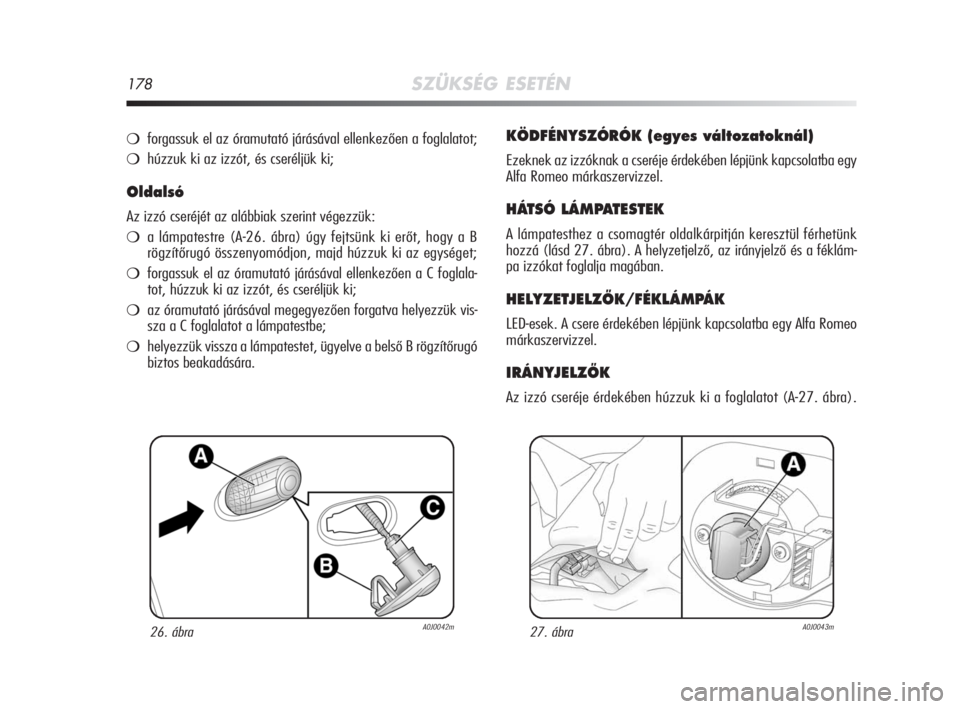

a lámpatestre (A-26. ábra) úgy fejtsünk ki erőt, hogy a B
rögzítőrugó összenyomódjon, majd húzzuk ki az egységet;
forgassuk el az óramutató járásával ellenkezően a C foglala-
tot, húzzuk ki az izzót, és cseréljük ki;
az óramutató járásával megegyezően forgatva helyezzük vis-
sza a C foglalatot a lámpatestbe;
helyezzük vissza a lámpatestet, ügyelve a belső B rögzítőrugó
biztos beakadására.
KÖDFÉNYSZÓRÓK (egyes változatoknál)
Ezeknek az izzóknak a cseréje érdekében lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
HÁTSÓ LÁMPATESTEK
A lámpatesthez a csomagtér oldalkárpitján keresztül férhetünk
hozzá (lásd 27. ábra). A helyzetjelző, az irányjelző és a féklám-
pa izzókat foglalja magában.
HELYZETJELZÃK/FÉKLÁMPÁK
LED-esek. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
IRÁNYJELZÃK
Az izzó cseréje érdekében húzzuk ki a foglalatot (A-27. ábra).
26. ábraA0J0042m27. ábraA0J0043m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 178

SZÜKSÉG ESETÉN179
4
HÁTSÓ KÖDLÁMPÁK/HÁTRAMENETI LÁMPÁK
A hátsó ködlámpa (A-28. ábra) vagy a B hátrameneti lámpa izzók
cseréje érdekében lépjünk kapcsolatba egy Alfa Romeo márka-
szervizzel.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:

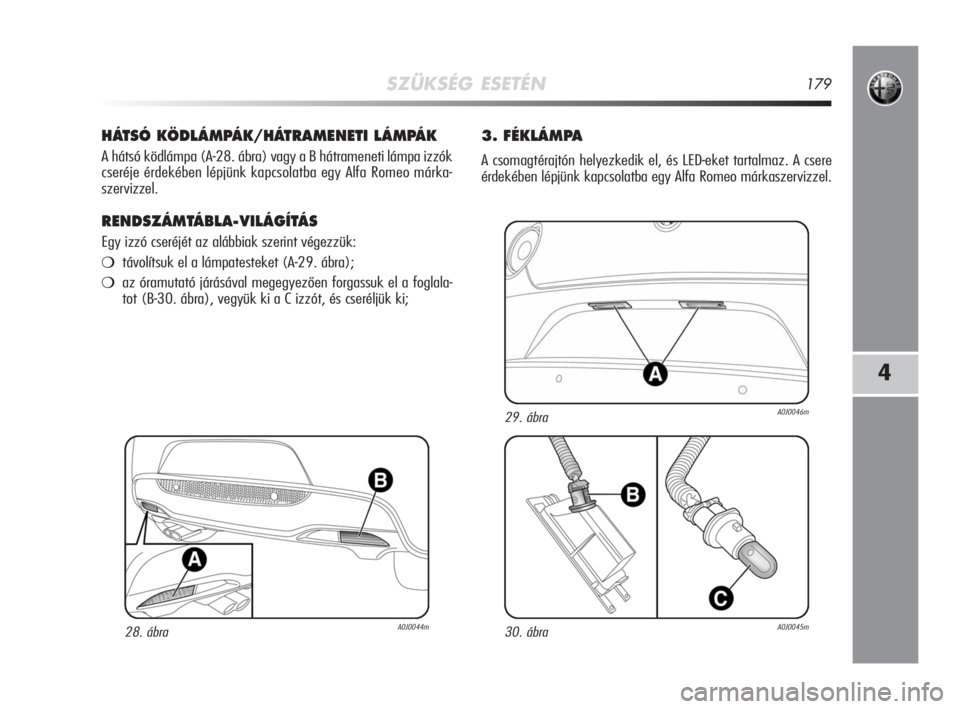

távolítsuk el a lámpatesteket (A-29. ábra);
az óramutató járásával megegyezően forgassuk el a foglala-
tot (B-30. ábra), vegyük ki a C izzót, és cseréljük ki;
3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket tartalmaz. A csere
érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
28. ábraA0J0044m30. ábraA0J0045m
29. ábraA0J0046m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 179

180SZÜKSÉG ESETÉN
BELSÃ VILÁGÍTÁS IZZÓCSERE
ELÜLSÃ MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:

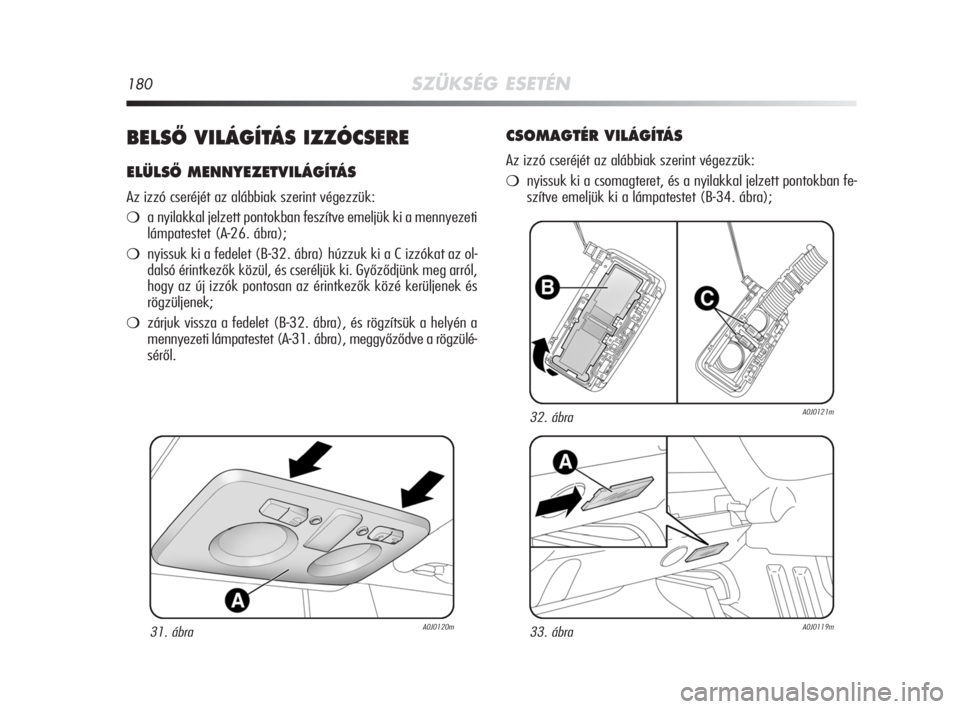

a nyilakkal jelzett pontokban feszítve emeljük ki a mennyezeti
lámpatestet (A-26. ábra);
nyissuk ki a fedelet (B-32. ábra) húzzuk ki a C izzókat az ol-
dalsó érintkezők közül, és cseréljük ki. Győződjünk meg arról,
hogy az új izzók pontosan az érintkezők közé kerüljenek és
rögzüljenek;
zárjuk vissza a fedelet (B-32. ábra), és rögzítsük a helyén a
mennyezeti lámpatestet (A-31. ábra), meggyőződve a rögzülé-
séről.
CSOMAGTÉR VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:

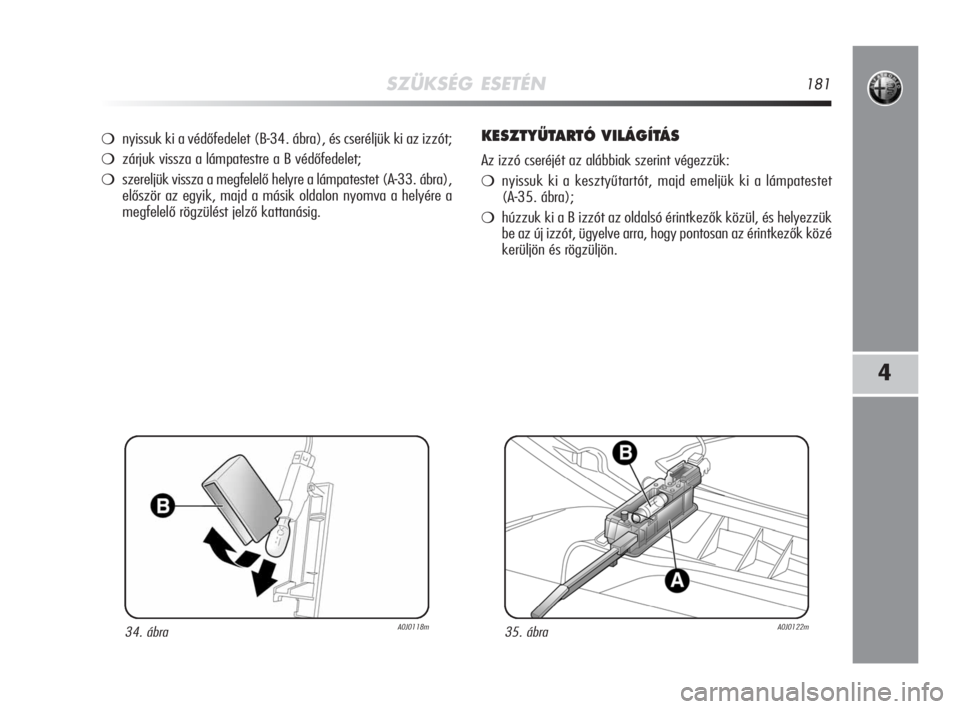

nyissuk ki a csomagteret, és a nyilakkal jelzett pontokban fe-
szítve emeljük ki a lámpatestet (B-34. ábra);
31. ábraA0J0120m
32. ábraA0J0121m
33. ábraA0J0119m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 180

SZÜKSÉG ESETÉN181
4
nyissuk ki a védőfedelet (B-34. ábra), és cseréljük ki az izzót;
zárjuk vissza a lámpatestre a B védőfedelet;
szereljük vissza a megfelelő helyre a lámpatestet (A-33. ábra),
először az egyik, majd a másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
KESZTYÙTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet
(A-35. ábra);
húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy pontosan az érintkezők közé
kerüljön és rögzüljön.
34. ábraA0J0118m35. ábraA0J0122m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 181

182SZÜKSÉG ESETÉN
PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál)
Az izzó cseréjét az alábbiak szerint végezzük:

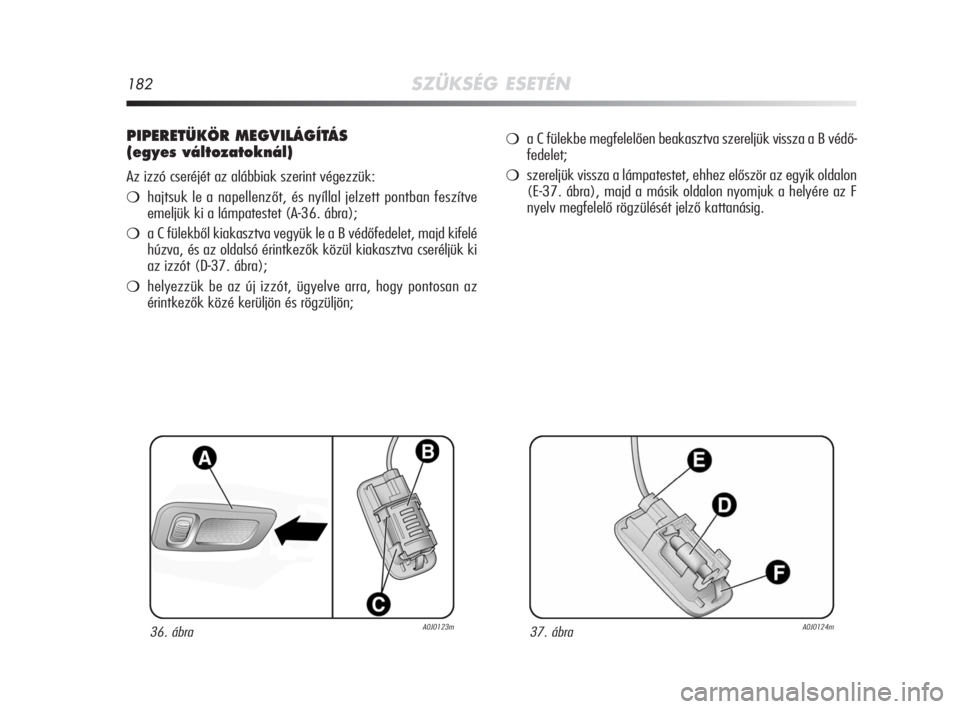

hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve
emeljük ki a lámpatestet (A-36. ábra);
a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki
az izzót (D-37. ábra);
helyezzük be az új izzót, ügyelve arra, hogy pontosan az
érintkezők közé kerüljön és rögzüljön;
a C fülekbe megfelelően beakasztva szereljük vissza a B védő-
fedelet;
szereljük vissza a lámpatestet, ehhez először az egyik oldalon
(E-37. ábra), majd a másik oldalon nyomjuk a helyére az F
nyelv megfelelő rögzülését jelző kattanásig.
36. ábraA0J0123m37. ábraA0J0124m
159-196 Alfa HU MiTo 29-09-2008 14:10 Pagina 182

SZÜKSÉG ESETÉN183
4
AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:

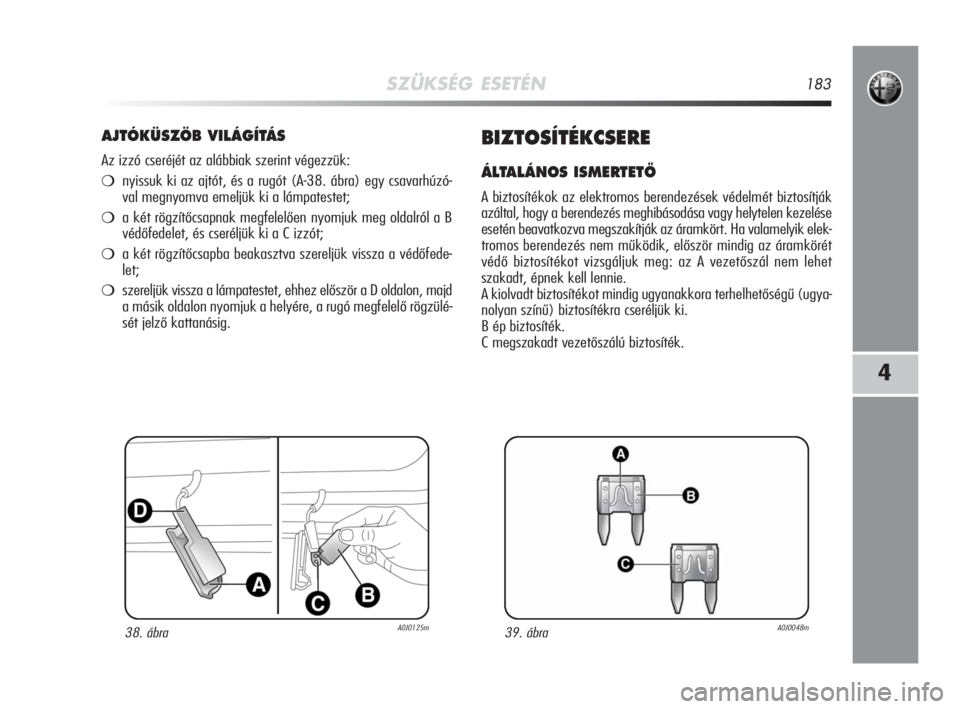

nyissuk ki az ajtót, és a rugót (A-38. ábra) egy csavarhúzó-
val megnyomva emeljük ki a lámpatestet;
a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B
védőfedelet, és cseréljük ki a C izzót;
a két rögzítőcsapba beakasztva szereljük vissza a védőfede-
let;
szereljük vissza a lámpatestet, ehhez először a D oldalon, majd
a másik oldalon nyomjuk a helyére, a rugó megfelelő rögzülé-
sét jelző kattanásig.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÃ
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az áramkört. Ha valamelyik elek-
tromos berendezés nem működik, először mindig az áramkörét
védő biztosítékot vizsgáljuk meg: az A vezetőszál nem lehet
szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű (ugya-
nolyan színű) biztosítékra cseréljük ki.
B ép biztosíték.
C megszakadt vezetőszálú biztosíték.
39. ábraA0J0048m38. ábraA0J0125m
