2009 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

88ISMERKEDÉS A GÉPKOCSIVAL
ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
megszakítja az üzemanyag-ellátást, így leállítja a motort;
automatikusan kireteszeli az ajtózárakat;
bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn megjelenő
felirat jelzi.
Gondosan vizsgáljuk végig a motorteret, az üzemanyagtartály
környékét és a gépkocsi alatti útfelületet az esetleges szivárgás
felderítésére.
Baleset után fordítsuk az indítókulcsot STOP állásba, hogy elkerüljük
az akkumulátor lemerülését.
Ha ütközéses baleset után üzemanyagfolyást vagy
szivárgásra utaló szagot észlelünk, a tűzveszély
elkerülése érdekében ne állítsuk vissza az üze-
manyag-ellátást.
A gépkocsi megfelelő működésének visszaállításához az alábbiak
szerint járjunk el:
fordítsuk az indítókulcsot MAR állásba;
kapcsoljuk be a jobb oldali irányjelzőt;
kapcsoljuk ki a jobb oldali irányjelzőt;
kapcsoljuk be a bal oldali irányjelzőt;
kapcsoljuk ki a bal oldali irányjelzőt;
kapcsoljuk be a jobb oldali irányjelzőt;
kapcsoljuk ki a jobb oldali irányjelzőt;
kapcsoljuk be a bal oldali irányjelzőt;
kapcsoljuk ki a bal oldali irányjelzőt;
fordítsuk az indítókulcsot a STOP állásba.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 88

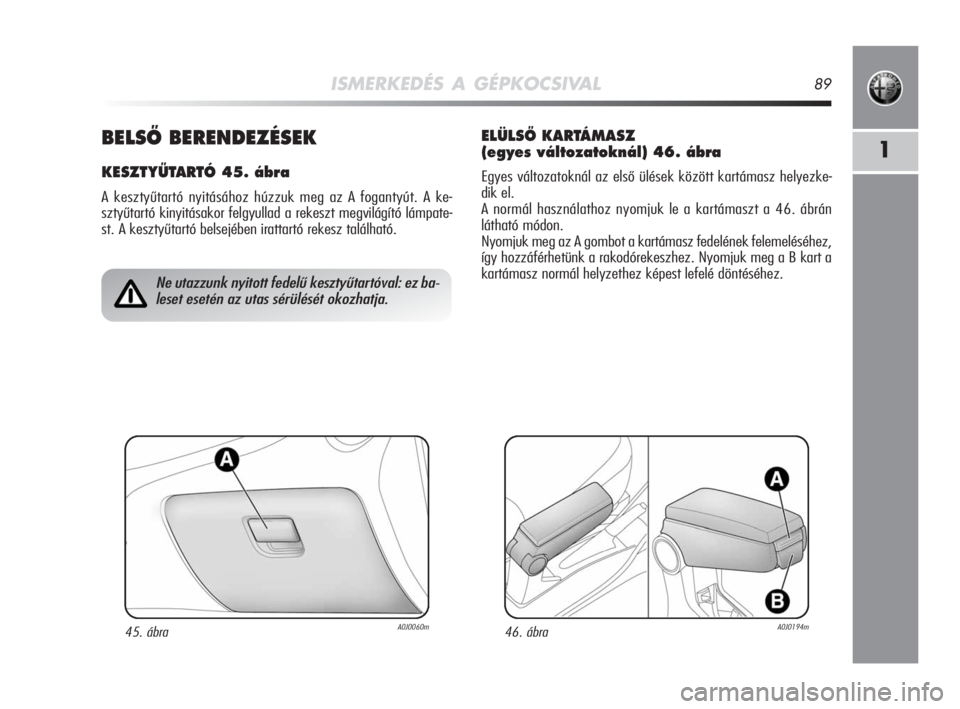

ISMERKEDÉS A GÉPKOCSIVAL89
11BELSÃ BERENDEZÉSEK
KESZTYÙTARTÓ 45. ábra
A kesztyűtartó nyitásához húzzuk meg az A fogantyút. A ke-
sztyűtartó kinyitásakor felgyullad a rekeszt megvilágító lámpate-
st. A kesztyűtartó belsejében irattartó rekesz található.
ELÜLSÃ KARTÁMASZ
(egyes változatoknál) 46. ábra
Egyes változatoknál az első ülések között kartámasz helyezke-
dik el.
A normál használathoz nyomjuk le a kartámaszt a 46. ábrán
látható módon.
Nyomjuk meg az A gombot a kartámasz fedelének felemeléséhez,
így hozzáférhetünk a rakodórekeszhez. Nyomjuk meg a B kart a
kartámasz normál helyzethez képest lefelé döntéséhez.
45. ábraA0J0060m46. ábraA0J0194m
Ne utazzunk nyitott fedelű kesztyűtartóval: ez ba-
leset esetén az utas sérülését okozhatja.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 89

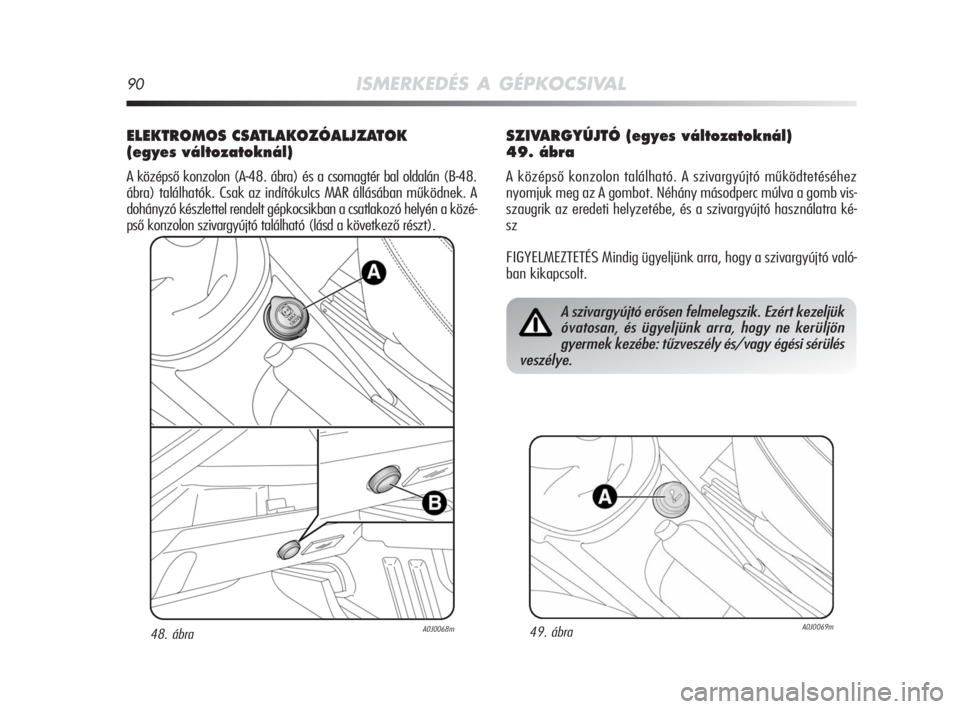

90ISMERKEDÉS A GÉPKOCSIVAL
ELEKTROMOS CSATLAKOZÓALJZATOK
(egyes változatoknál)
A középső konzolon (A-48. ábra) és a csomagtér bal oldalán (B-48.
ábra) találhatók. Csak az indítókulcs MAR állásában működnek. A
dohányzó készlettel rendelt gépkocsikban a csatlakozó helyén a közé-
pső konzolon szivargyújtó található (lásd a következő részt).
SZIVARGYÚJTÓ (egyes változatoknál)
49. ábra
A középső konzolon található. A szivargyújtó működtetéséhez
nyomjuk meg az A gombot. Néhány másodperc múlva a gomb vis-
szaugrik az eredeti helyzetébe, és a szivargyújtó használatra ké-
sz
FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy a szivargyújtó való-
ban kikapcsolt.
48. ábraA0J0068m
A szivargyújtó erősen felmelegszik. Ezért kezeljük
óvatosan, és ügyeljünk arra, hogy ne kerüljön
gyermek kezébe: tűzveszély és/vagy égési sérülés
veszélye.
49. ábraA0J0069m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 90

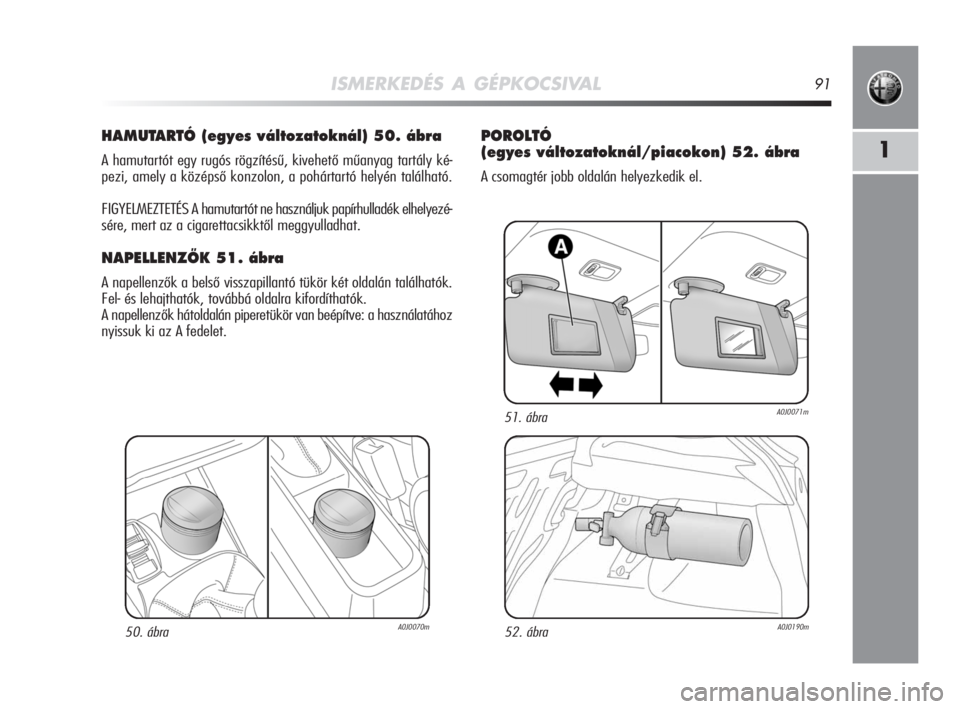

ISMERKEDÉS A GÉPKOCSIVAL91
1
HAMUTARTÓ (egyes változatoknál) 50. ábra
A hamutartót egy rugós rögzítésű, kivehető műanyag tartály ké-
pezi, amely a középső konzolon, a pohártartó helyén található.
FIGYELMEZTETÉS A hamutartót ne használjuk papírhulladék elhelyezé-
sére, mert az a cigarettacsikktől meggyulladhat.
NAPELLENZÃK 51. ábra
A napellenzők a belső visszapillantó tükör két oldalán találhatók.
Fel- és lehajthatók, továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör van beépítve: a használatához
nyissuk ki az A fedelet.
50. ábraA0J0070m
POROLTÓ
(egyes változatoknál/piacokon) 52. ábra
A csomagtér jobb oldalán helyezkedik el.
51. ábraA0J0071m
52. ábraA0J0190m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 91

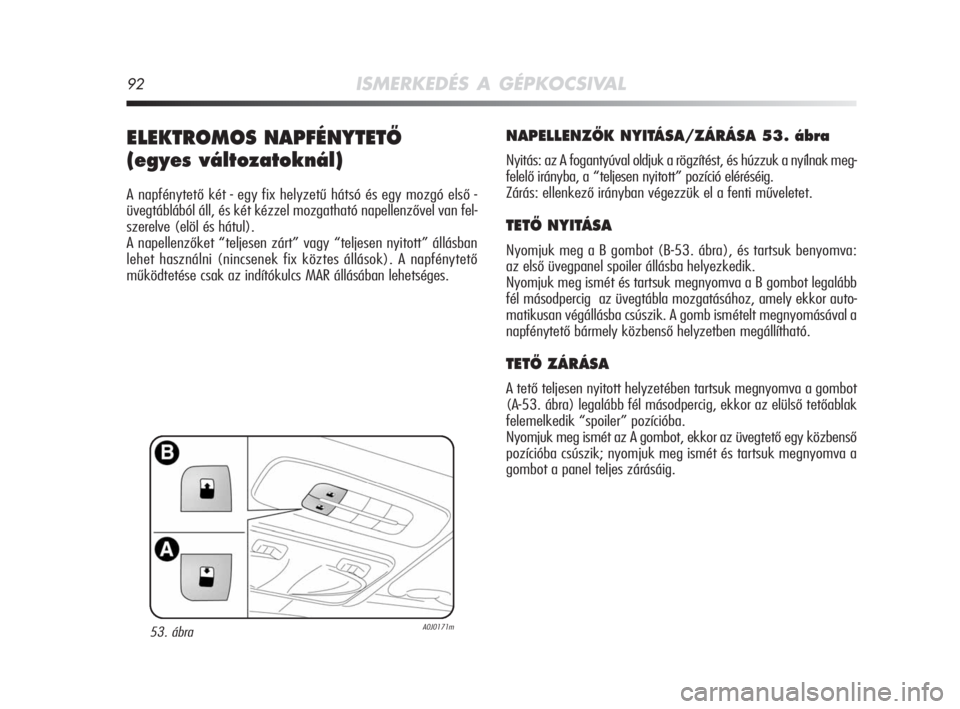

92ISMERKEDÉS A GÉPKOCSIVAL
ELEKTROMOS NAPFÉNYTETÃ
(egyes változatoknál)
A napfénytető két - egy fix helyzetű hátsó és egy mozgó első -
üvegtáblából áll, és két kézzel mozgatható napellenzővel van fel-
szerelve (elöl és hátul).
A napellenzőket “teljesen zárt” vagy “teljesen nyitott” állásban
lehet használni (nincsenek fix köztes állások). A napfénytető
működtetése csak az indítókulcs MAR állásában lehetséges.
NAPELLENZÃK NYITÁSA/ZÁRÁSA 53. ábra
Nyitás: az A fogantyúval oldjuk a rögzítést, és húzzuk a nyílnak meg-
felelő irányba, a “teljesen nyitott” pozíció eléréséig.
Zárás: ellenkező irányban végezzük el a fenti műveletet.
TETÃ NYITÁSA
Nyomjuk meg a B gombot (B-53. ábra), és tartsuk benyomva:
az első üvegpanel spoiler állásba helyezkedik.
Nyomjuk meg ismét és tartsuk megnyomva a B gombot legalább
fél másodpercig az üvegtábla mozgatásához, amely ekkor auto-
matikusan végállásba csúszik. A gomb ismételt megnyomásával a
napfénytető bármely közbenső helyzetben megállítható.
TETÃ ZÁRÁSA
A tető teljesen nyitott helyzetében tartsuk megnyomva a gombot
(A-53. ábra) legalább fél másodpercig, ekkor az elülső tetőablak
felemelkedik “spoiler” pozícióba.
Nyomjuk meg ismét az A gombot, ekkor az üvegtető egy közbenső
pozícióba csúszik; nyomjuk meg ismét és tartsuk megnyomva a
gombot a panel teljes zárásáig.
53. ábraA0J0171m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 92

ISMERKEDÉS A GÉPKOCSIVAL93
1Ha a gépkocsin tetőcsomagtartó keresztrudak van-
nak felszerelve, a napfénytetőnek zárva kell ma-
radnia.BECSÍPÃDÉSGÁTLÓ BIZTONSÁGI RENDSZER
A napfénytető olyan becsípődésgátló biztonsági rendszerrel van fel-
szerelve, amely érzékeli, ha a tető záródása során valamilyen akadály
kerül a tető útjába; ilyen esetben az érzékelő megállítja a mozgást,
és visszafelé mozgatja a napfénytetőt.
Mindig húzzuk ki a gyújtáskulcsot, amikor kiszál-
lunk a gépkocsiból, hogy megelőzzük a kezelő-
szervek véletlen működtetését, mert a tető figyel-
metlen mozgatása a gépkocsiban maradó utasok sérülé-
sét okozhatja: a napfénytető figyelmetlen használata ve-
szélyes lehet. A működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi épségét ne ve-
szélyeztesse sem közvetlenül a mozgó tető, sem az olyan
tárgyak, amelyeket magával húz vagy amelyeknek
nekiütközik.
Ne nyissuk a napfénytetőt, ha hó- vagy jégréteg
borítja, mert károsodhat a működtető szerkezete.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 93

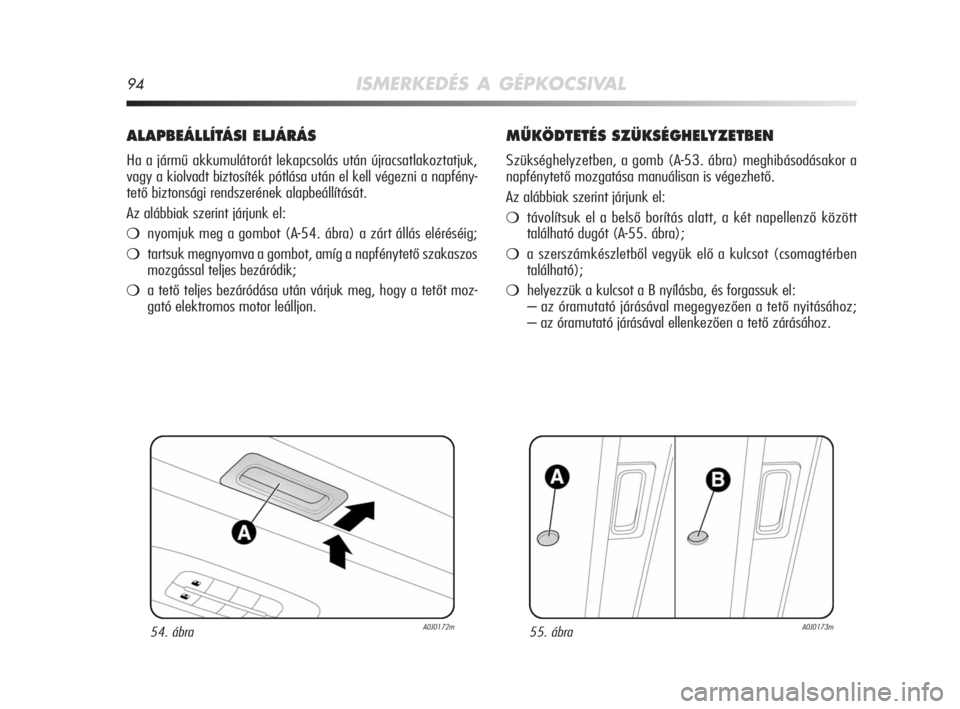

94ISMERKEDÉS A GÉPKOCSIVAL
ALAPBEÁLLÍTÁSI ELJÁRÁS
Ha a jármű akkumulátorát lekapcsolás után újracsatlakoztatjuk,
vagy a kiolvadt biztosíték pótlása után el kell végezni a napfény-
tető biztonsági rendszerének alapbeállítását.
Az alábbiak szerint járjunk el:
nyomjuk meg a gombot (A-54. ábra) a zárt állás eléréséig;
tartsuk megnyomva a gombot, amíg a napfénytető szakaszos
mozgással teljes bezáródik;
a tető teljes bezáródása után várjuk meg, hogy a tetőt moz-
gató elektromos motor leálljon.
MÙKÖDTETÉS SZÜKSÉGHELYZETBEN
Szükséghelyzetben, a gomb (A-53. ábra) meghibásodásakor a
napfénytető mozgatása manuálisan is végezhető.
Az alábbiak szerint járjunk el:
távolítsuk el a belső borítás alatt, a két napellenző között
található dugót (A-55. ábra);
a szerszámkészletből vegyük elő a kulcsot (csomagtérben
található);
helyezzük a kulcsot a B nyílásba, és forgassuk el:
– az óramutató járásával megegyezően a tető nyitásához;
– az óramutató járásával ellenkezően a tető zárásához.
54. ábraA0J0172m55. ábraA0J0173m
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 94

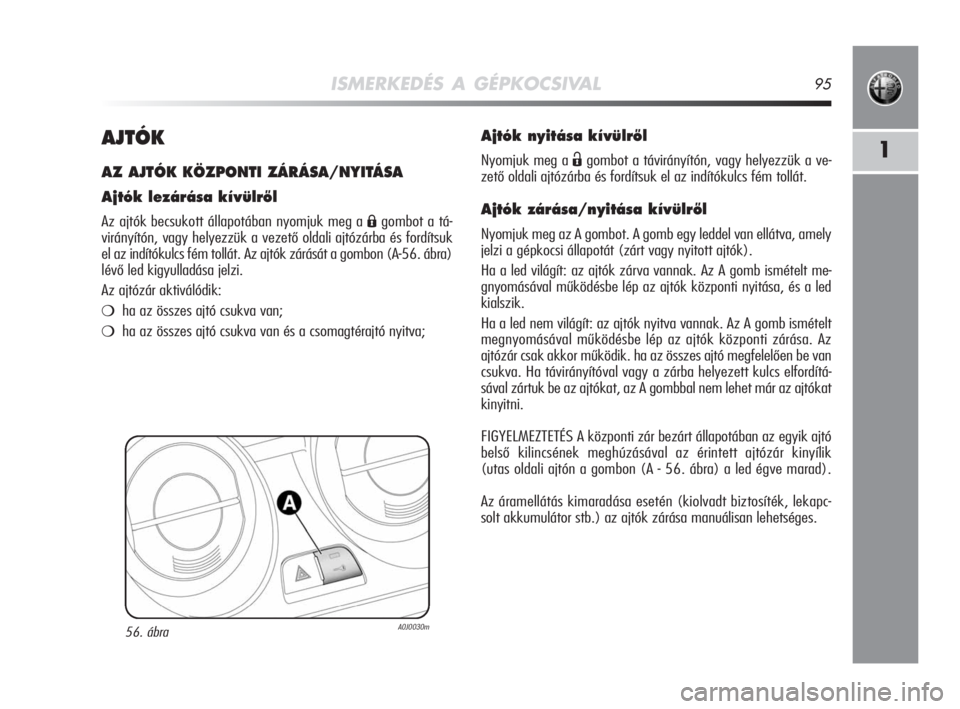

ISMERKEDÉS A GÉPKOCSIVAL95
1AJTÓK
AZ AJTÓK KÖZPONTI ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülrŒl
Az ajtók becsukott állapotában nyomjuk meg a Ágombot a tá-
virányítón, vagy helyezzük a vezető oldali ajtózárba és fordítsuk
el az indítókulcs fém tollát. Az ajtók zárását a gombon (A-56. ábra)
lévő led kigyulladása jelzi.
Az ajtózár aktiválódik:
ha az összes ajtó csukva van;
ha az összes ajtó csukva van és a csomagtérajtó nyitva;
56. ábraA0J0030m
Ajtók nyitása kívülrŒl
Nyomjuk meg a Ëgombot a távirányítón, vagy helyezzük a ve-
zető oldali ajtózárba és fordítsuk el az indítókulcs fém tollát.
Ajtók zárása/nyitása kívülrŒl
Nyomjuk meg az A gombot. A gomb egy leddel van ellátva, amely
jelzi a gépkocsi állapotát (zárt vagy nyitott ajtók).
Ha a led világít: az ajtók zárva vannak. Az A gomb ismételt me-
gnyomásával működésbe lép az ajtók központi nyitása, és a led
kialszik.
Ha a led nem világít: az ajtók nyitva vannak. Az A gomb ismételt
megnyomásával működésbe lép az ajtók központi zárása. Az
ajtózár csak akkor működik. ha az összes ajtó megfelelően be van
csukva. Ha távirányítóval vagy a zárba helyezett kulcs elfordítá-
sával zártuk be az ajtókat, az A gombbal nem lehet már az ajtókat
kinyitni.
FIGYELMEZTETÉS A központi zár bezárt állapotában az egyik ajtó
belső kilincsének meghúzásával az érintett ajtózár kinyílik
(utas oldali ajtón a gombon (A - 56. ábra) a led égve marad).
Az áramellátás kimaradása esetén (kiolvadt biztosíték, lekapc-
solt akkumulátor stb.) az ajtók zárása manuálisan lehetséges.
001-126 Alfa HU MiTo 29-09-2008 14:05 Pagina 95
