Mantenimiento
28
7
G200500AUN
Alineación de las ruedas y equilibrado de los neumáticos
Las ruedas del vehículo se han
alineado y equilibrado
cuidadosamente en fábrica para que
duren lo más posible y proporcionen
las mejores prestaciones.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
los neumáticos o si el vehículo tirara
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario equilibrar las ruedas. G200600BFD Sustitución de los neumáticos Si el neumático está gastado
uniformemente, aparecerá unindicador de desgaste de la banda
de rodadura en forma de una banda
sólida transversal. Esto indica que
quedan menos de 1,6 mm (1/16 de
pulgada) de banda de rodadura. Esel momento de sustituir el
neumático. No espere a que la banda indicada aparezca por toda la banda de
rodadura para sustituir el neumático.
1LDA5026
Indicador de desgaste de la banda de rodaduraADVERTENCIA -
Cambio de neumáticos
 Circular con neumáticos gastados es muy peligroso y reduce la eficacia de los
frenos, la precisión de ladirección y la tracción.
 Su vehículo está equipado con neumáticos que se handiseñado pensando en laseguridad y la manejabilidad.No utilice un tamaño y tipo deneumáticos y llantas distintosde los montados en fábrica en
su vehículo. Ello podría
afectar a la seguridad y al
comportamiento del vehículo
y provocar problemas de
conducción o vuelcos, así
como lesiones graves. Alcambiar los neumáticos,
asegúrese de que los cuatro ylas llantas sean de la misma
medida, tipo, banda de
rodadura, marca y capacidad
de carga.
(continúa)
PRECAUCIÓN
Unos contrapesos inadecuadosen las ruedas pueden dañar lasllantas de aluminio del vehículo.Utilice únicamente contrapesos autorizados.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 28

729
Mantenimiento

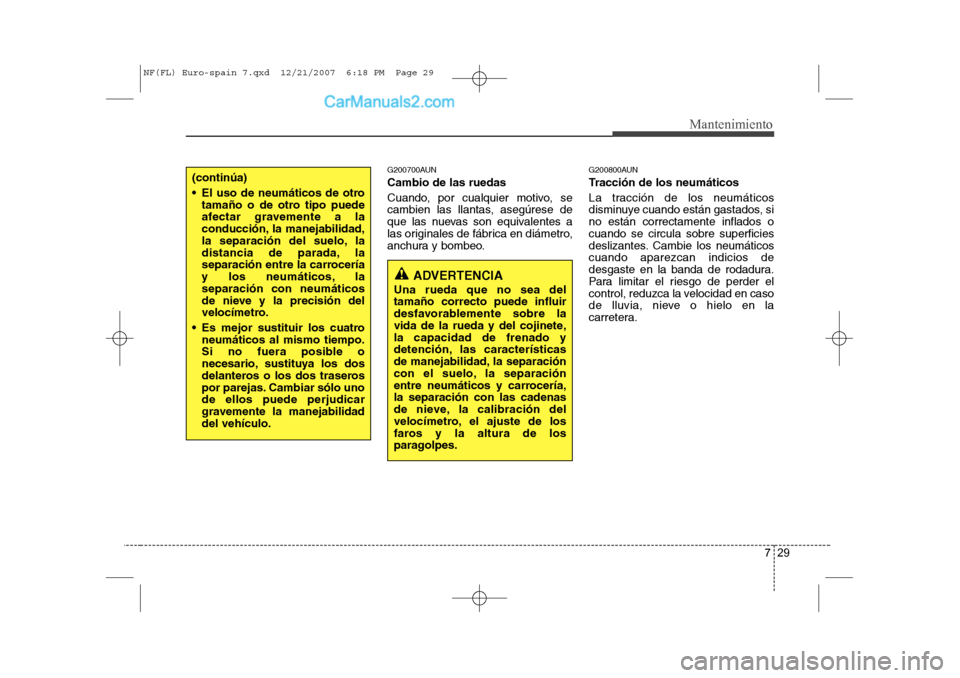

G200700AUN Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.G200800AUN
Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, sino están correctamente inflados ocuando se circula sobre superficies
deslizantes. Cambie los neumáticoscuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la
carretera.
ADVERTENCIA
Una rueda que no sea del tamaño correcto puede influir
desfavorablemente sobre la
vida de la rueda y del cojinete,la capacidad de frenado y
detención, las características
de manejabilidad, la separación
con el suelo, la separación
entre neumáticos y carrocería,la separación con las cadenas
de nieve, la calibración del
velocímetro, el ajuste de los
faros y la altura de los
paragolpes.
(continúa)
 El uso de neumáticos de otro tamaño o de otro tipo puede
afectar gravemente a la
conducción, la manejabilidad,
la separación del suelo, la
distancia de parada, la
separación entre la carrocería
y los neumáticos, laseparación con neumáticos
de nieve y la precisión del
velocímetro.
 Es mejor sustituir los cuatro neumáticos al mismo tiempo.
Si no fuera posible o
necesario, sustituya los dos
delanteros o los dos traseros
por parejas. Cambiar sólo unode ellos puede perjudicar
gravemente la manejabilidaddel vehículo.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 29

Mantenimiento
30
7
G200900AUN Mantenimiento de los neumáticos Además de una presión de inflado correcta, una adecuada alineación
de las ruedas contribuye a disminuir
el desgaste de los neumáticos. Sidescubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un
equilibrado. Así aumenta lacomodidad de la conducción y la
vida de los neumáticos. También es
necesario volver a equilibrar la ruedasi se ha desmontado el neumáticode la llanta. G201000AUN Etiquetado del flanco del neumático
Esta información identifica y
describe las característicasfundamentales del neumático yproporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en casode reclamación.G201001AUN
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante o la marca. G201002AFD
2. Designación del tamaño del
neumático
En la pared lateral del neumático se indica la designación
correspondiente a su tamaño. Se
precisará esta información paraseleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático. Ejemplo de designación del tamaño del neumático: (Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.) 205/55R16 91H
I030B04JM
1
1
23
4
5,6
7
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 30

731
Mantenimiento

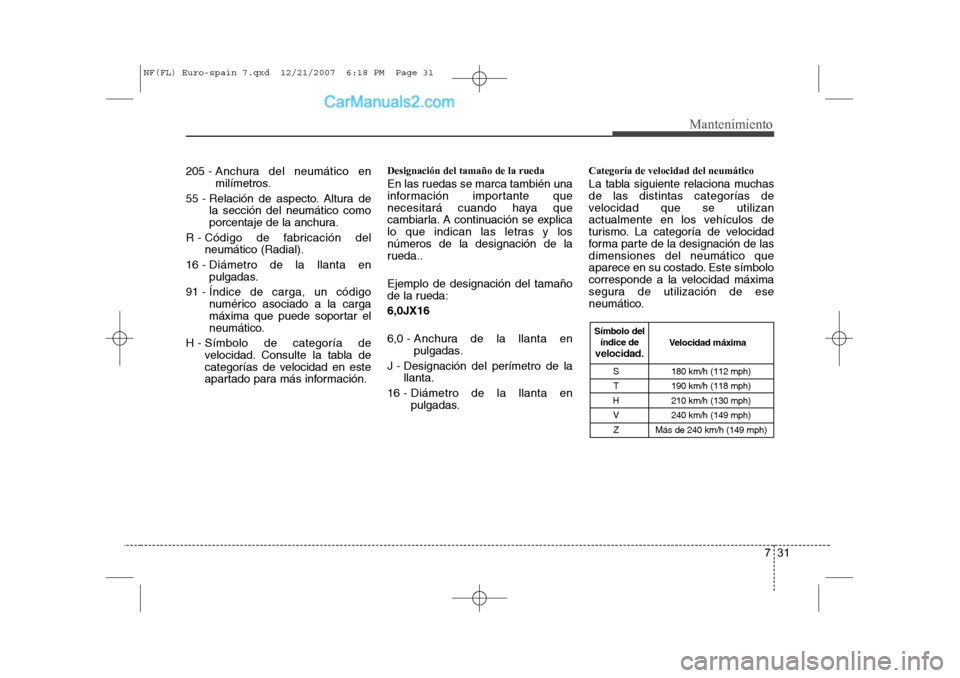

205 - Anchura del neumático en
milímetros.
55 - Relación de aspecto. Altura de la sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del neumático (Radial).
16 - Diámetro de la llanta en pulgadas.
91 - Índice de carga, un código numérico asociado a la carga
máxima que puede soportar el
neumático.
H - Símbolo de categoría de velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información. Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y losnúmeros de la designación de la
rueda.. Ejemplo de designación del tamaño
de la rueda: 6,0JX16 6,0 -
Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la llanta.
16 - Diámetro de la llanta en pulgadas. Categoría de velocidad del neumático
La tabla siguiente relaciona muchas de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de lasdimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph)
V 240 km/h (149 mph) Z Más de 240 km/h (149 mph)
Velocidad máxima
Símbolo del
índice de
velocidad.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 31

Mantenimiento
32
7
G200103AEN
3. Comprobación de la vida del
neumático (TIN : Número deidentificación del neumático
Cualquier neumático que tenga más
de 6 años, de acuerdo con su fecha
de fabricación, su resistencia y sus
prestaciones, va perdiendo
características con el paso del
tiempo, de forma natural (incluso los
de repuesto que no se utilicen). Por
lo tanto, hay que sustituirlos por
otros nuevos, incluido el de repuesto.
Puede encontrar la fecha de
fabricación en el costado del
neumático (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación sedesigna por los cuatro últimos
dígitos (caracteres) del código DOT. DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, eltamaño del neumático y la
configuración de la banda de
rodadura, y los cuatro últimosnúmeros indican la semana y el año
de fabricación.
Por ejemplo:
DOT XXXX XXXX 1606 indica que el
neumático se fabricó en la 16ªsemana de 2006.
ADVERTENCIA -
Edad del neumático
Los neumáticos se estropean
con el tiempo incluso aunqueno se utilicen.Independientemente de la
banda de rodadura restante, serecomienda cambiar las ruedas
tras (6) años de uso normal. El
calor provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar un fallo en los
neumáticos, lo que puede
provocar una pérdida de controly una accidente que puede
provocar lesiones graves o la
muerte.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 32

733
Mantenimiento
G201004AUN
4. Composición y material de lascapas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes deneumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
G201005AUN
5. Presión máxima admisible deinflado
Significa la mayor cantidad de aire que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.Consulte la etiqueta del neumático y
la carga para ver la presión deinflado recomendada. G201006AUN
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuandocambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica.
G2001007AUN
7. Graduación de calidad de los
neumáticos Índice de desgaste dela banda de rodadura
El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporciónde desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media (1 ½)
más que otro con una graduación de100.
El comportamiento relativo de los neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y elclima.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 33

Mantenimiento
34
7

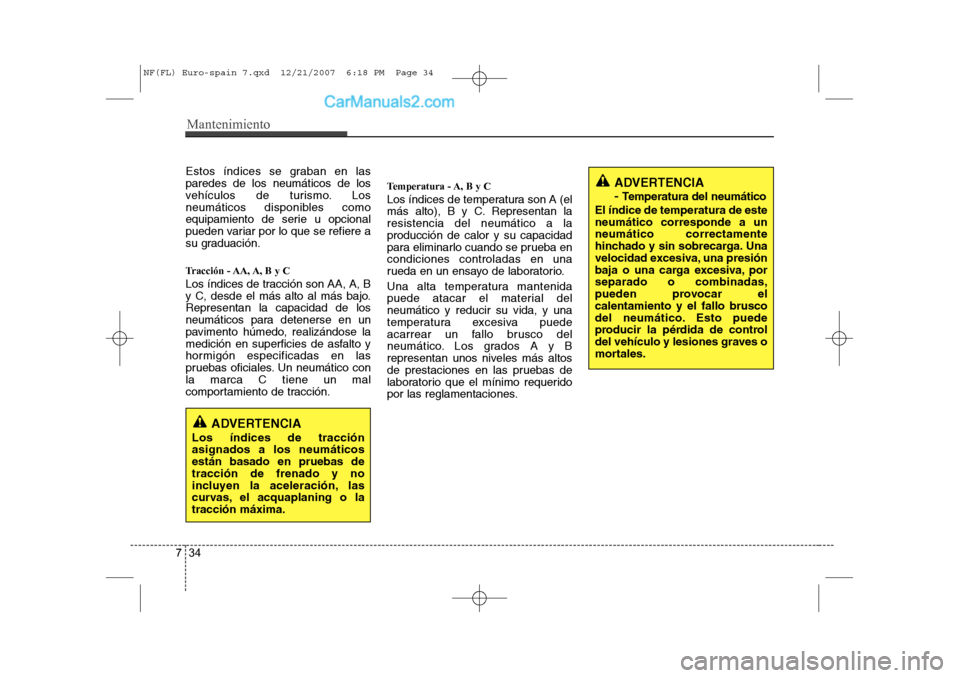

Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.
Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción. Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 34

735
Mantenimiento
FUSIBLES
G210000AFD
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles. Este vehículo dispone de 2 (o 3) paneles
de fusibles, uno situado en elalmohadillado del salpicadero en el ladodel conductor y el otro en el
compartimiento del motor, cerca de labatería. Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistemacorrespondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y fusibles de cinta para intensidades mayores.1VQA4037
Normal
Normal
Fusible de pala Fusible de cartucho
Fusible de cinta Quemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
 No cambie nunca un fusible por otro que no tenga las mismas características.
 Un fusible de mayor capacidad podría producir daños e inclusoun incendio.
 No coloque nunca un alambre en lugar del fusible adecuado, nisiquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico pararetirar los fusibles, ya que puedecausar un cortocircuito y daños en
el sistema.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 35
