2008 Hyundai Sonata Manual del propietario (in Spanish)

Características de seguridad de su vehículo
32
3

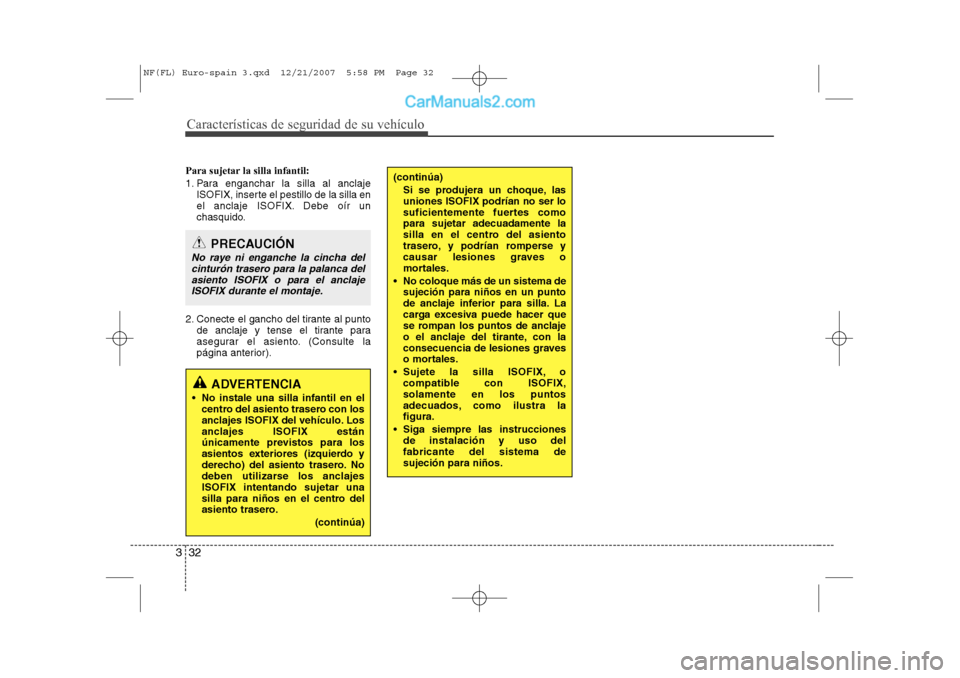

Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
 No instale una silla infantil en el centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajesISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
(continúa)
PRECAUCIÓN
No raye ni enganche la cincha delcinturón trasero para la palanca delasiento ISOFIX o para el anclaje ISOFIX durante el montaje.
(continúa)
Si se produjera un choque, las uniones ISOFIX podrían no ser lo
suficientemente fuertes comopara sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
 No coloque más de un sistema de sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
 Sujete la silla ISOFIX, o compatible con ISOFIX,solamente en los puntos
adecuados, como ilustra lafigura.
 Siga siempre las instrucciones de instalación y uso delfabricante del sistema desujeción para niños.
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 32

333
Características de seguridad de su vehículo

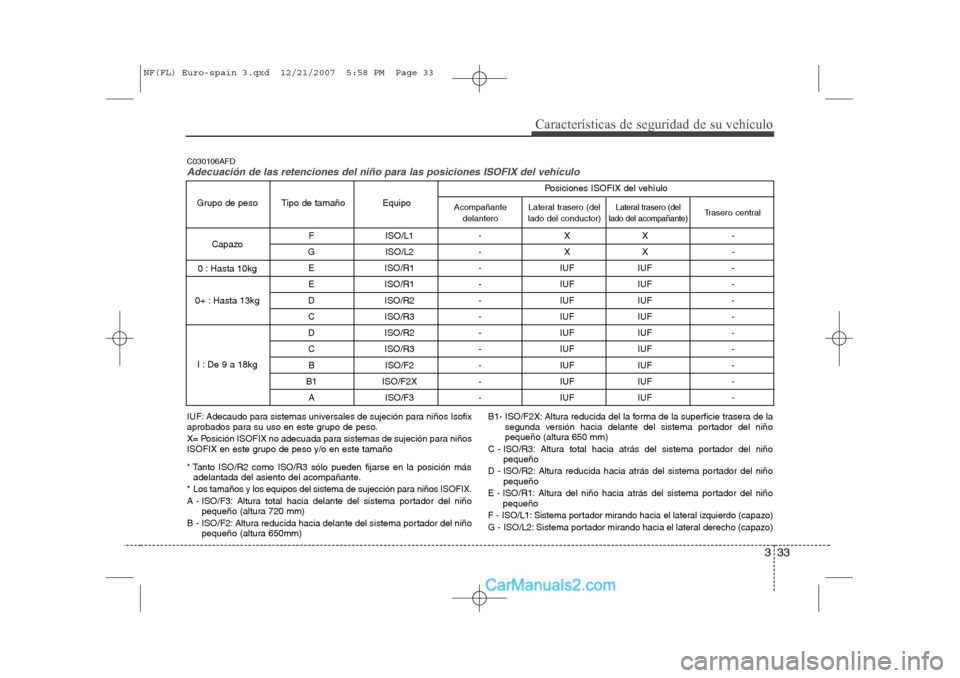

F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
Lateral trasero (del
lado del acompañante)Lateral trasero (del
lado del conductor)
Acompañante
delantero
Equipo
Tipo de tamaño
Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kg Trasero central
Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
X= Posición ISOFIX no adecuada para sistemas de sujeción para niños
ISOFIX en este grupo de peso y/o en este tamaño
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño pequeño (altura 650mm) B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo C030106AFD
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 33

Características de seguridad de su vehículo
34
3

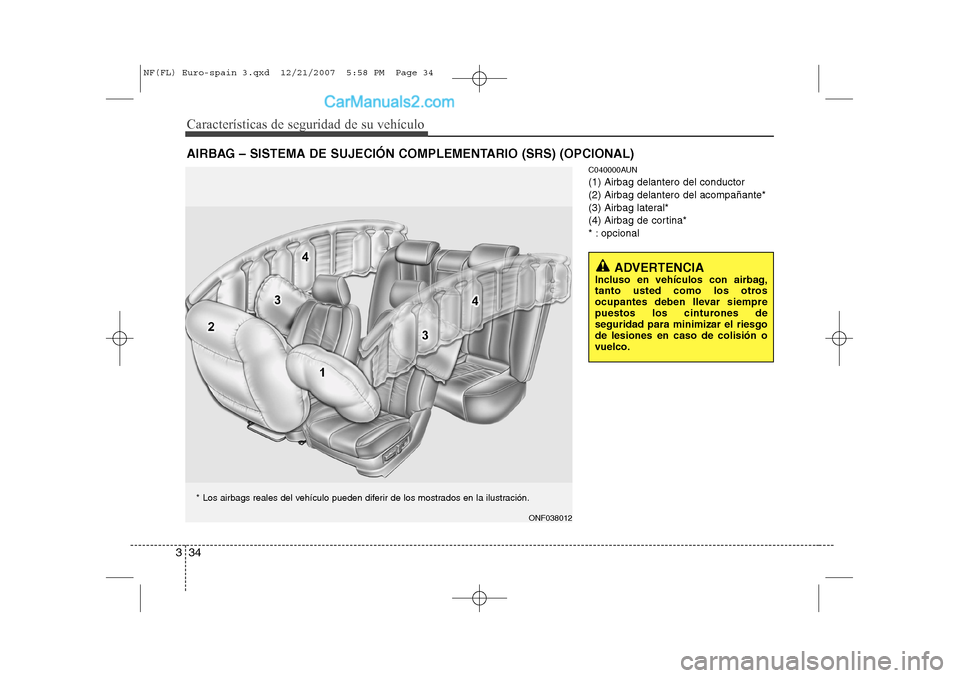

C040000AUN (1) Airbag delantero del conductor(2) Airbag delantero del acompañante*
(3) Airbag lateral*
(4) Airbag de cortina*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
ONF038012
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
ADVERTENCIA
Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones deseguridad para minimizar el riesgode lesiones en caso de colisión ovuelco.
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 34

335
Características de seguridad de su vehículo
C040100AFD
Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante*
3. Módulos de airbags laterales*
4. Módulos de airbags de cortina*
5. Conjuntos pretensores del retractor*
6. Piloto de control de airbag
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales*
10. Indicador de airbag delantero del acompañante apagado (sólo asiento del acompañante)*
11. Conmutador ON/OFF del airbag delantero del acompañante*
* : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación. Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS. Lleve a reviser
el sistema de airbag lo antes posible a un
distribuidor HYUNDAI autorizado.
 La luz no se enciende
momentáneamente al colocar el enecendido en ON.
 La luz permanece iluminada durante unos 6 segundos.
 La luz se enciende mientras el vehículo está en movimiento. Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 35

Características de seguridad de su vehículo
36
3
B240B05L
Airbag delantero del acompañante

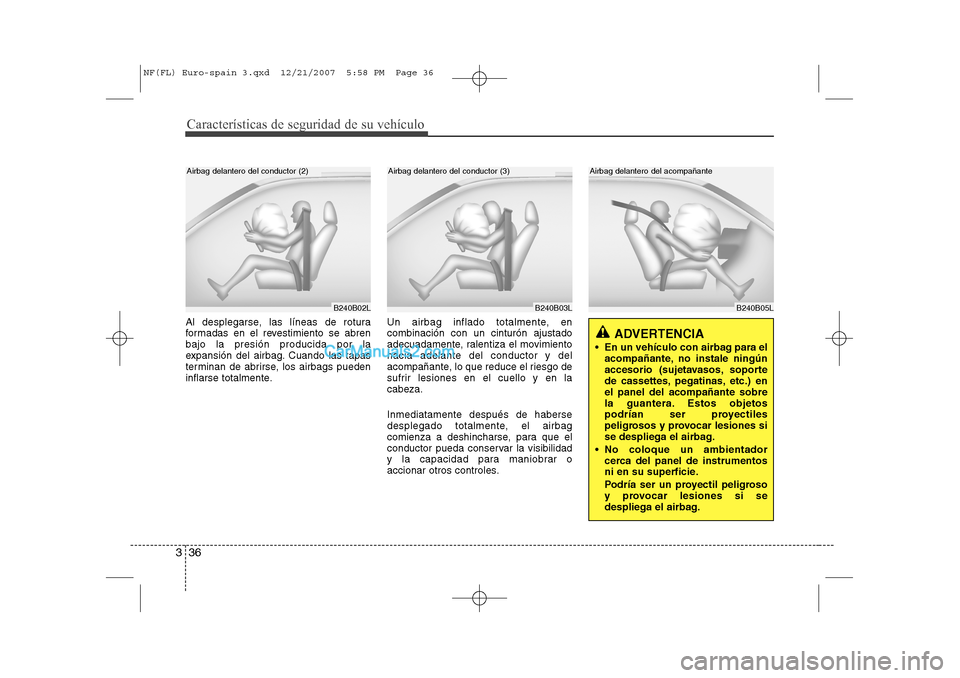

Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente. Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
 En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
 No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 36

337
Características de seguridad de su vehículo
C040400AFD

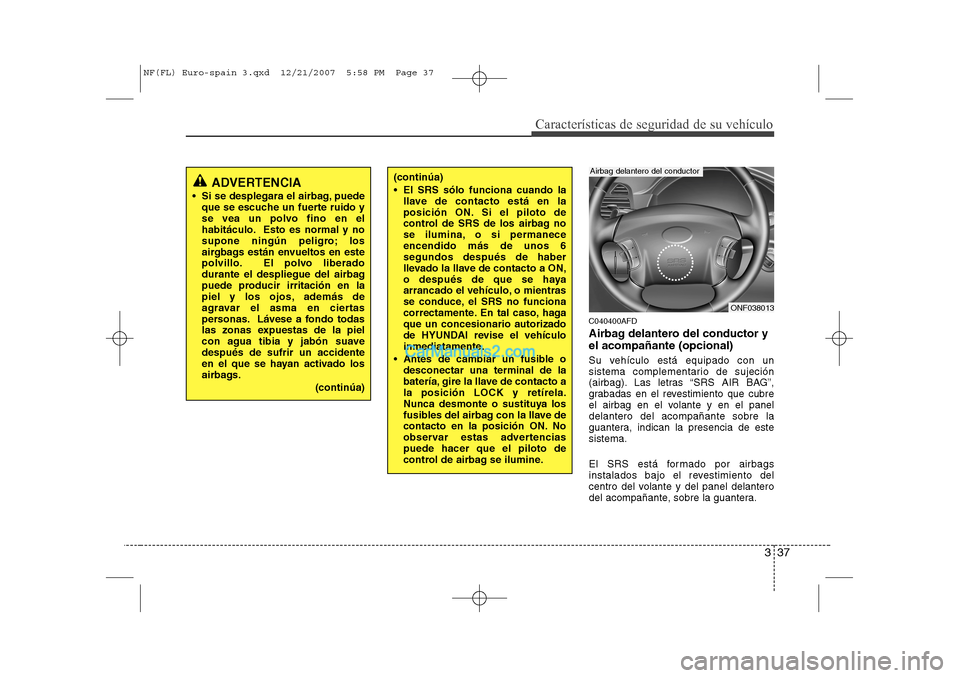

Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un
sistema complementario de sujeción
(airbag). Las letras “SRS AIR BAG”,
grabadas en el revestimiento que cubre
el airbag en el volante y en el paneldelantero del acompañante sobre la
guantera, indican la presencia de estesistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
 Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suavedespués de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)(continúa)
 El SRS sólo funciona cuando lallave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permaneceencendido más de unos 6segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, hagaque un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
 Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
ONF038013
Airbag delantero del conductor
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 37

Características de seguridad de su vehículo
38
3

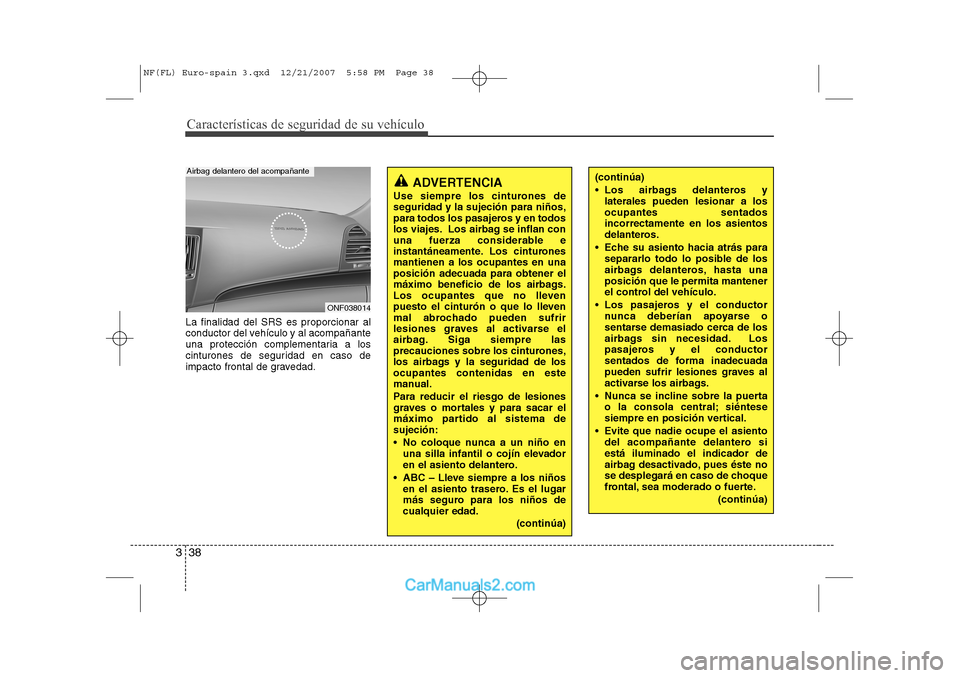

La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
 Los airbags delanteros y
laterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
 Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
 Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
 Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
 Evite que nadie ocupe el asiento del acompañante delantero siestá iluminado el indicador de
airbag desactivado, pues éste no
se desplegará en caso de choque
frontal, sea moderado o fuerte.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
 No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
 ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)
ONF038014
Airbag delantero del acompañante
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 38

339
Características de seguridad de su vehículo
(continúa)

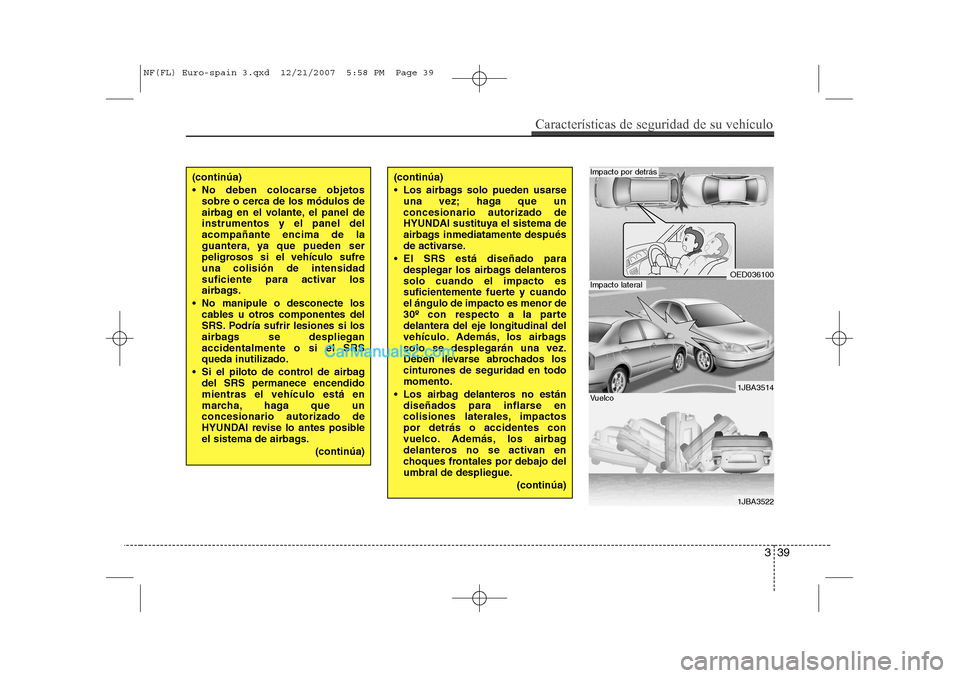

 No deben colocarse objetossobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
 No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
 Si el piloto de control de airbag del SRS permanece encendidomientras el vehículo está en
marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)(continúa)
 Los airbags solo pueden usarseuna vez; haga que un concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
 El SRS está diseñado para desplegar los airbags delanterossolo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
 Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)
OED036100
1JBA3514
1JBA3522
Impacto por detrás
Impacto lateral
Vuelco
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 39
