2008 Hyundai Sonata Manual del propietario (in Spanish)

Mantenimiento
12
7
LÍQUIDO DE FRENOS Y EMBRAGUE (OPCIONAL)
G080100AFD
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito. Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrague,
limpie a fondo la zona que rodea la tapa
para impedir que se contamine el líquido.
Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel del líquido baja mucho, haga que
un concesionario autorizado de
HYUNDAI compruebe el sistema de
frenos.
Utilice únicamente el líquido de
frenos/embrague recomendado.(Consulte el apartado "Lubricantes recomendados y capacidades" del
capítulo 9.)
No mezcle nunca distintos tipos delíquido.
ADVERTENCIA - Líquido de frenos
Cuando cambie o añada líquido de
frenos/embrague, manipúlelo con
cuidado. No deje que le alcance losojos Si el líquido le salpica los ojos,lávelos inmediatamente con gran
cantidad de agua dulce corriente.
Haga que un médico se los
examine tan pronto como sea
posible.
ADVERTENCIA - Pérdida
de líquido de frenos
En el caso de que el sistema de frenos precise frecuentas
adiciones de líquido, unconcesionario autorizado de
HYUNDAI debe revisar el vehículo.
PRECAUCIÓN
No deje que el líquido de frenos o del embrague caiga sobre la pinturade la carrocería, ya que se puede dañar la pintura. No se debe utilizar
el líquido de frenos o del embragueque haya estado expuesto al aire durante periodos prolongados, yaque no se puede garantizar su
calidad. Debe deshacerse de él. No utilice un tipo de líquidoinadecuado. Unas pocas gotas de aceite mineral, tal como aceite de
motor, en el sistema de frenos o embrague puede producir daños ensus componentes.
ONF078006
NF(FL) Euro-spain 7.qxd 12/21/2007 6:17 PM Page 12

713
Mantenimiento
LÍQUIDO DE LA DIRECCIÓN ASISTIDA
G090100AEN
Comprobación del nivel de líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente ellíquido del depósito de la dirección
asistida. El líquido debe estar entre lasmarcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽✽
ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva.. Si ellíquido está frío, compruebe si está en elmargen de "COLD".
Si tiene que añadir líquido con
frecuencia a la dirección asistida, lleve el
vehículo a un servicio oficial HYUNDAI
para que lo revisen.
Utilice únicamente el líquido de dirección asistida recomendado.
(Consulte el apartado "Lubricantesrecomendados y capacidades" del
capítulo 9.)
G090200AEN
Comprobación de la manguera de la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños graves o torceduras en la
manguera.
ONF078007PRECAUCIÓN
 Para no dañar la bomba de la dirección asistida, no utilice el
vehículo durante mucho tiempomientras el nivel de líquido está bajo.
 No arranque el motor con el depósito vacío.
 Cuando añada líquido, tenga cuidado para que no entresuciedad en el depósito.
 La falta de líquido puede aumentar el esfuerzo del volante
o el ruido.
 El uso de líquidos no recomendados puede reducir laeficacia del sistema de dirección asistida o dañarlo.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:17 PM Page 13

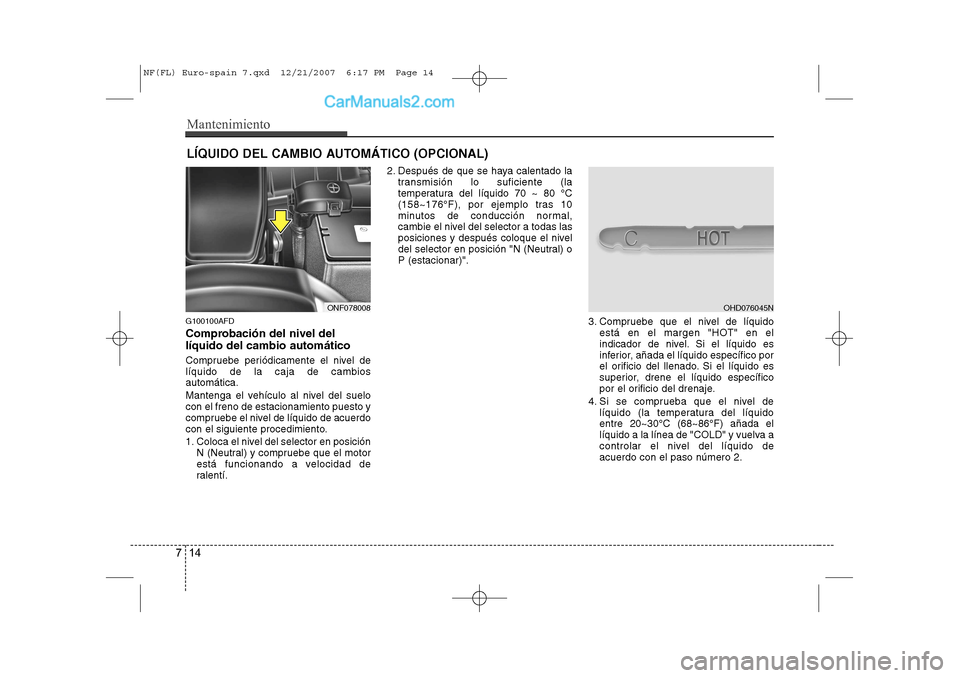

Mantenimiento
14
7
LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
G100100AFD
Comprobación del nivel del líquido del cambio automático
Compruebe periódicamente el nivel de líquido de la caja de cambiosautomática.
Mantenga el vehículo al nivel del suelo con el freno de estacionamiento puesto y
compruebe el nivel de líquido de acuerdo
con el siguiente procedimiento.
1. Coloca el nivel del selector en posición N (Neutral) y compruebe que el motor
está funcionando a velocidad de
ralentí. 2. Después de que se haya calentado la
transmisión lo suficiente (la
temperatura del líquido 70 ~ 80 °C
(158~176°F), por ejemplo tras 10
minutos de conducción normal,
cambie el nivel del selector a todas las
posiciones y después coloque el nivel
del selector en posición "N (Neutral) oP (estacionar)".
3. Compruebe que el nivel de líquidoestá en el margen "HOT" en el
indicador de nivel. Si el líquido es
inferior, añada el líquido específico por
el orificio del llenado. Si el líquido es
superior, drene el líquido específico
por el orificio del drenaje.
4. Si se comprueba que el nivel de líquido (la temperatura del líquidoentre 20~30°C (68~86°F) añada el
líquido a la línea de "COLD" y vuelva a
controlar el nivel del líquido deacuerdo con el paso número 2.
OHD076045NONF078008
NF(FL) Euro-spain 7.qxd 12/21/2007 6:17 PM Page 14

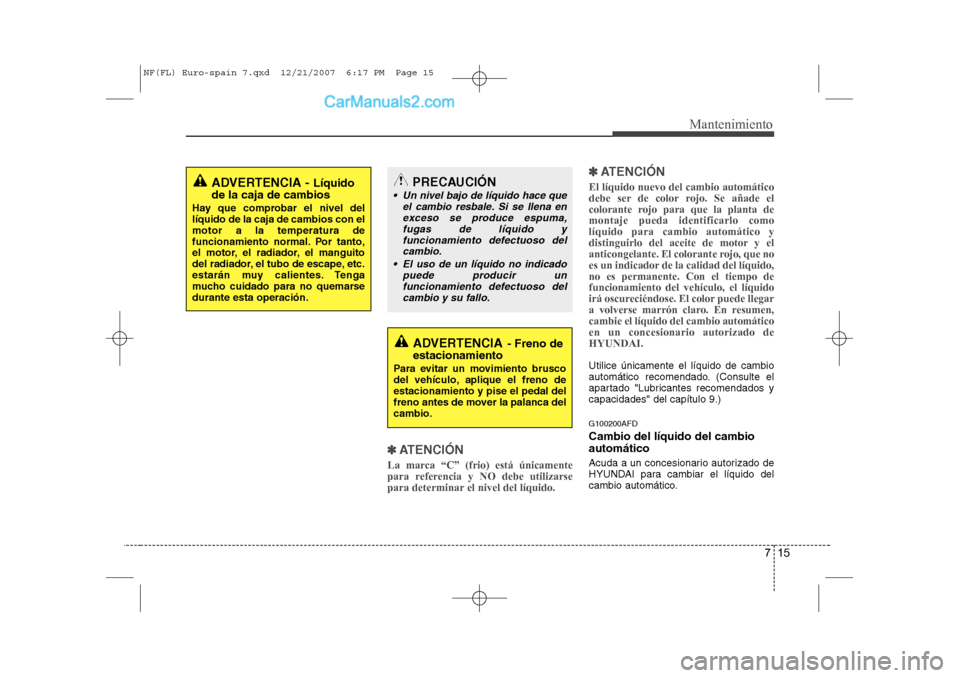

715
Mantenimiento
✽✽ATENCIÓN
La marca “C” (frio) está únicamente
para referencia y NO debe utilizarse
para determinar el nivel del líquido. ✽
✽
ATENCIÓN
El líquido nuevo del cambio automático
debe ser de color rojo. Se añade el
colorante rojo para que la planta demontaje pueda identificarlo comolíquido para cambio automático y
distinguirlo del aceite de motor y el
anticongelante. El colorante rojo, que no
es un indicador de la calidad del líquido,no es permanente. Con el tiempo defuncionamiento del vehículo, el líquido
irá oscureciéndose. El color puede llegar
a volverse marrón claro. En resumen,cambie el líquido del cambio automáticoen un concesionario autorizado deHYUNDAI.
Utilice únicamente el líquido de cambio
automático recomendado. (Consulte el
apartado "Lubricantes recomendados ycapacidades" del capítulo 9.) G100200AFD Cambio del líquido del cambio automático
Acuda a un concesionario autorizado de
HYUNDAI para cambiar el líquido del
cambio automático.
ADVERTENCIA - Líquido
de la caja de cambios
Hay que comprobar el nivel del líquido de la caja de cambios con elmotor a la temperatura de
funcionamiento normal. Por tanto,
el motor, el radiador, el manguito
del radiador, el tubo de escape, etc.
estarán muy calientes. Tenga
mucho cuidado para no quemarsedurante esta operación.
ADVERTENCIA - Freno de
estacionamiento
Para evitar un movimiento brusco
del vehículo, aplique el freno deestacionamiento y pise el pedal del
freno antes de mover la palanca delcambio.
PRECAUCIÓN
 Un nivel bajo de líquido hace que el cambio resbale. Si se llena enexceso se produce espuma, fugas de líquido yfuncionamiento defectuoso del
cambio.
 El uso de un líquido no indicado puede producir unfuncionamiento defectuoso del
cambio y su fallo.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:17 PM Page 15

Mantenimiento
16
7
LÍQUIDO DEL LAVAPARABRISAS
G120100AUN
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápidainspección visual.
Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación. G140100AFD
Comprobación del freno de estacionamiento
Compruebe el recorrido del freno de estacionamiento contando el número de
chasquidos cuando se aplica a fondo
desde la posición de totalmente suelto.El freno de estacionamiento debe
retener el vehículo en una pendiente
bastante pronunciada. Si el recorrido es
mayor o menor que lo indicado, haga
que le ajuste el freno un concesionario
autorizado de HYUNDAI.
Recorrido: 8 chasquidos con una fuerza
de 20 kg (44 lbs, 196 N).
ADVERTENCIA
- Refrigerante
 No utilice en el depósito de líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
 El refrigerante del radiador puede reducir gravemente la visibilidadpor el parabrisas y puede
ocasionar la pérdida de controldel vehículo o dañar la pintura y
los adornos de la carrocería.
 El líquido del lavaparabrisas contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas ollamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños alvehículo o a sus ocupantes.
 El líquido del lavaparabrisas es tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
FRENO DE ESTACIONAMIENTO
ONF078009ONF058009
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 16

717
Mantenimiento
FILTRO DE COMBUSTIBLE (PARA DIESEL)
G150100AFD
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el filtro de
combustible, la luz de aviso se enciendecuando se coloca el contacto está en laposición “ON”.
Si la luz se enciende, lleve el coche a un
distribuidor HYUNDAI autorizado y hagadrena el agua y comprobar el sistema. G150200AFD
Sustitución del cartucho del filtro
de combustible
✽✽
ATENCIÓN
Cuando cambie el cartucho del filtro de combustible, utilice piezas originales deHYUNDAI.
PRECAUCIÓN
Si no se purga el agua acumulada en el filtro de combustible en los
momentos precisos, se puedendañar componentes importantes,como el sistema de combustible, a causa de la penetración del agua en
el filtro.
ONF055004
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 17

Mantenimiento
18
7
ESCOBILLAS DEL LIMPIAPARABRISAS
G180100AUN Inspección de las escobillas
✽✽
ATENCIÓN
Se sabe que la aplicación de ceras en caliente en los túneles de lavadoautomático hace difícil la limpieza delparabrisas.
La contaminación del parabrisas o de las
escobillas del limpiaparabrisas con
materias extrañas puede reducir su
eficacia. Normalmente, la contaminación
procede de los insectos, la savia de los
árboles y los tratamientos con ceracaliente utilizados en algunos túneles de
lavado. Si las escobillas no barren
adecuadamente, limpie tanto el
parabrisas como las escobillas con un
buen producto de limpieza o con un
detergente suave, y aclare a fondo conagua limpia. G180200AUN Sustitución de las escobillas
Cuando las escobillas ya no limpien bien, pueden estar desgastadas o
agrietadas y hay que cambiarlas.
1JBA5122
PRECAUCIÓN
Para no dañar las escobillas, no
utilice gasolina, petróleo ni
disolvente de pintura o de otro tiposobre ellas ni en sus proximidades.
PRECAUCIÓN
Para impedir daños en los brazos de los limpiaparabrisas y en otros
componentes, no intente moverlosa mano.
PRECAUCIÓN
El uso de un líquido no indicadopuede producir un funcionamiento
defectuoso del limpiaparabrisas ysu fallo.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 18

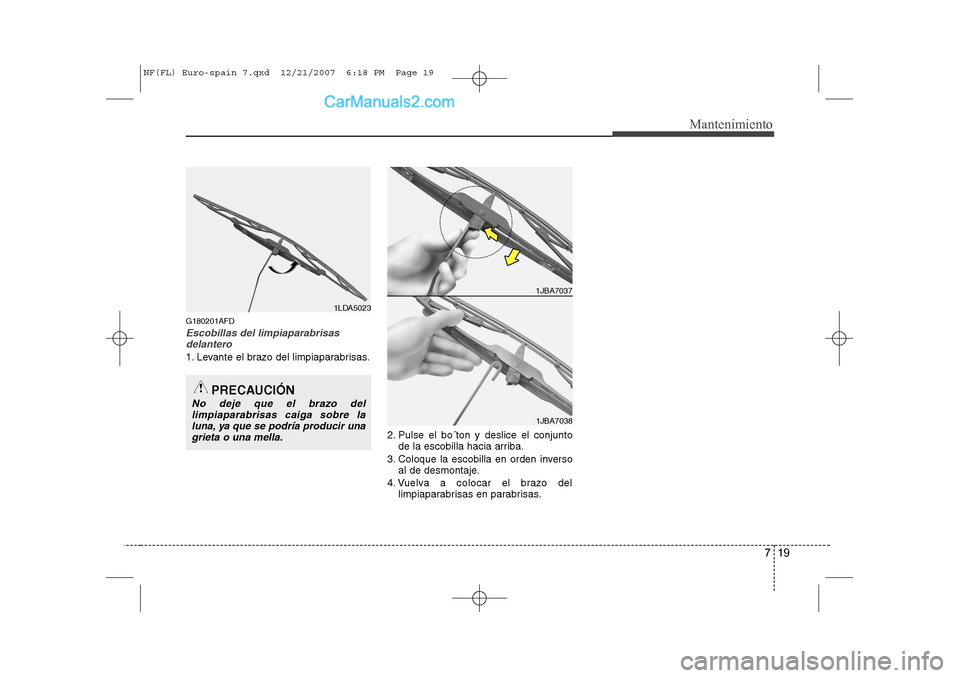

719
Mantenimiento
G180201AFD
Escobillas del limpiaparabrisasdelantero
1. Levante el brazo del limpiaparabrisas.
2. Pulse el bo´ton y deslice el conjuntode la escobilla hacia arriba.
3. Coloque la escobilla en orden inverso al de desmontaje.
4. Vuelva a colocar el brazo del limpiaparabrisas en parabrisas.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la luna, ya que se podría producir unagrieta o una mella.
1LDA5023
1JBA7037
1JBA7038
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 19
