2007 Hyundai Accent Manuale del proprietario (in Italian)

6
30
MANUTENZIONE "FAI-DA-TE"
o Dopo aver marciato sotto unapioggia intensa o dopo un lavaggio, i trasparenti dei gruppi ottici anteriori e posteriori possono risultare annebbiati.Questa condizione è causata dalla differenza di temperatura fra la lampadina all’interno e l’esterno.Si tratta di un fenomeno simile a quello della condensazione che si manifesta sotto la pioggiasull’interno dei finestrini e non è indice di problemi alla vettura. Se si manifestano trafilamentid’acqua all’interno della circuiteria del faro, far controllare il veicolo da un ConcessionarioAutorizzato Hyundai.Proiettore
1. Lasciare raffreddare la lampadina. Indossare gli occhiali di protezione.
2. Aprire il cofano motore e scollegare il polo del negativo (-) della batteria.
3. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro.
4. Scollegare il cavo di alimentazione dal retro del proiettore.
OMC055022
5. Staccare il coperchio del portalampada.
6. Premere sulla molla per rimuovere la lampadina dal proiettore. 7. Togliere il cappuccio di protezione
dalla lampadina di ricambio, ed installare la nuova lampadina badando a far combaciare la parte in plastica con il foro del proiettore.Riattaccare la molla della lampadina e installare il coperchio del portalampada. Ricollegare il cavo dialimentazione.
8. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell’involucro di cartone della lampadina di ricambio.
9. Controllare che il fascio delle luci dei proiettori sia correttamente orientato.

6
MANUTENZIONE "FAI-DA-TE"
31

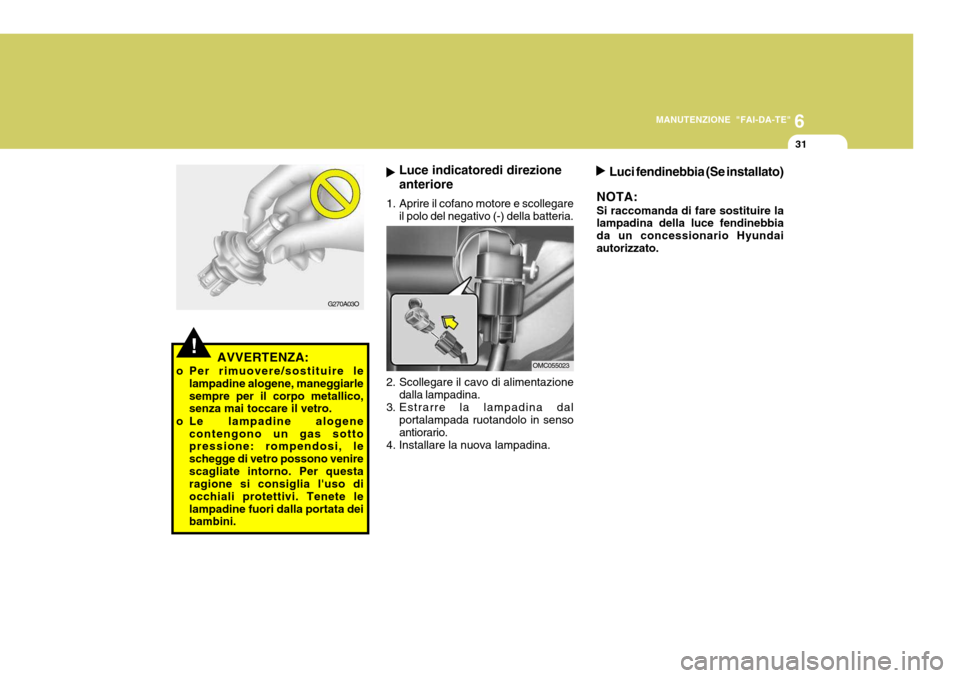

!AVVERTENZA:
o Per rimuovere/sostituire le lampadine alogene, maneggiarle sempre per il corpo metallico, senza mai toccare il vetro.
o Le lampadine alogene contengono un gas sottopressione: rompendosi, le schegge di vetro possono venirescagliate intorno. Per questa ragione si consiglia l'uso di occhiali protettivi. Tenete lelampadine fuori dalla portata dei bambini.
G270A03O
Luci fendinebbia (Se installato)
NOTA: Si raccomanda di fare sostituire la lampadina della luce fendinebbia da un concessionario Hyundaiautorizzato.Luce indicatoredi direzione anteriore
1. Aprire il cofano motore e scollegare il polo del negativo (-) della batteria.
2. Scollegare il cavo di alimentazionedalla lampadina.
3. Estrarre la lampadina dal
portalampada ruotandolo in senso antiorario.
4. Installare la nuova lampadina.
OMC055023

6
32
MANUTENZIONE "FAI-DA-TE"
G270D01MC-GTT

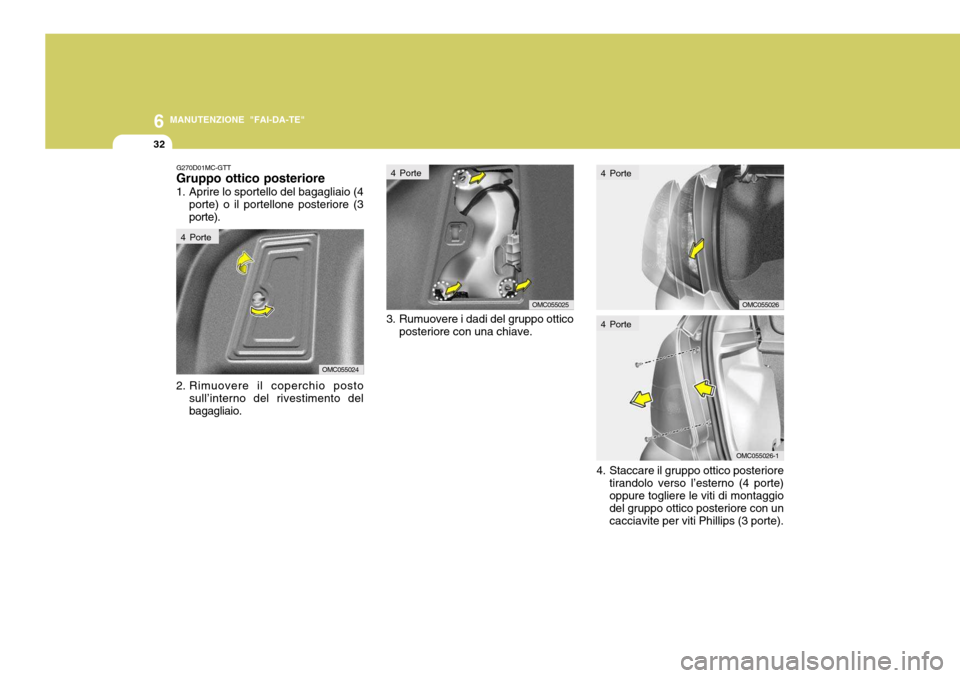

Gruppo ottico posteriore
1. Aprire lo sportello del bagagliaio (4
porte) o il portellone posteriore (3 porte).
OMC055024
2. Rimuovere il coperchio posto sull’interno del rivestimento del bagagliaio.
OMC055025OMC055026
3. Rumuovere i dadi del gruppo ottico posteriore con una chiave.
4 Porte
4 Porte4 Porte
OMC055026-1
4 Porte
4. Staccare il gruppo ottico posteriore tirandolo verso l’esterno (4 porte) oppure togliere le viti di montaggio del gruppo ottico posteriore con uncacciavite per viti Phillips (3 porte).

6
MANUTENZIONE "FAI-DA-TE"
33

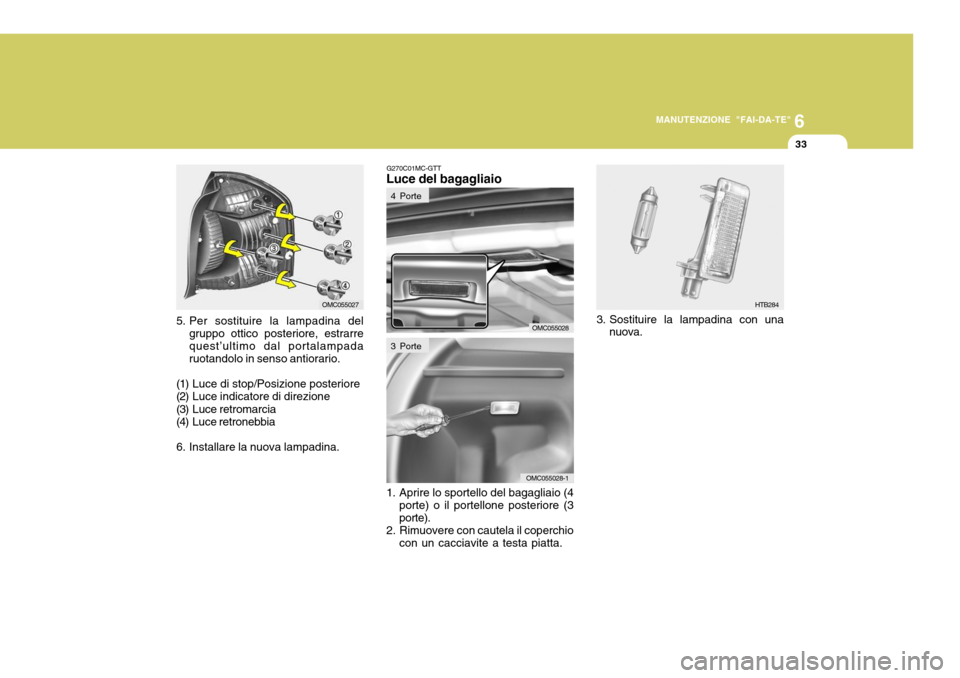

OMC055027
5. Per sostituire la lampadina del gruppo ottico posteriore, estrarre quest’ultimo dal portalampada ruotandolo in senso antiorario.
(1) Luce di stop/Posizione posteriore
(2) Luce indicatore di direzione
(3) Luce retromarcia
(4) Luce retronebbia
6. Installare la nuova lampadina. G270C01MC-GTT
Luce del bagagliaio
OMC055028
1. Aprire lo sportello del bagagliaio (4 porte) o il portellone posteriore (3 porte).
2. Rimuovere con cautela il coperchio
con un cacciavite a testa piatta.
4 Porte
OMC055028-1
3 Porte
HTB284
3. Sostituire la lampadina con una nuova.

6
34
MANUTENZIONE "FAI-DA-TE"
G275H01MC-GTT

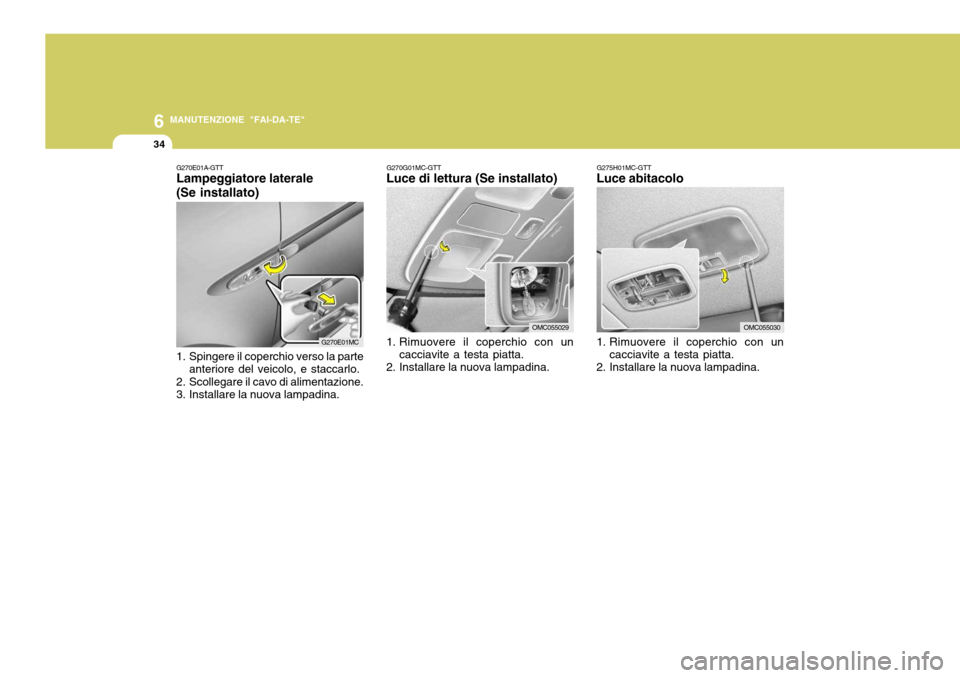

Luce abitacolo
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.
OMC055030
G270E01A-GTT Lampeggiatore laterale (Se installato)
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo.
2. Scollegare il cavo di alimentazione.
3. Installare la nuova lampadina.
G270E01MC G270G01MC-GTT
Luce di lettura (Se installato)
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.
OMC055029

6
MANUTENZIONE "FAI-DA-TE"
35

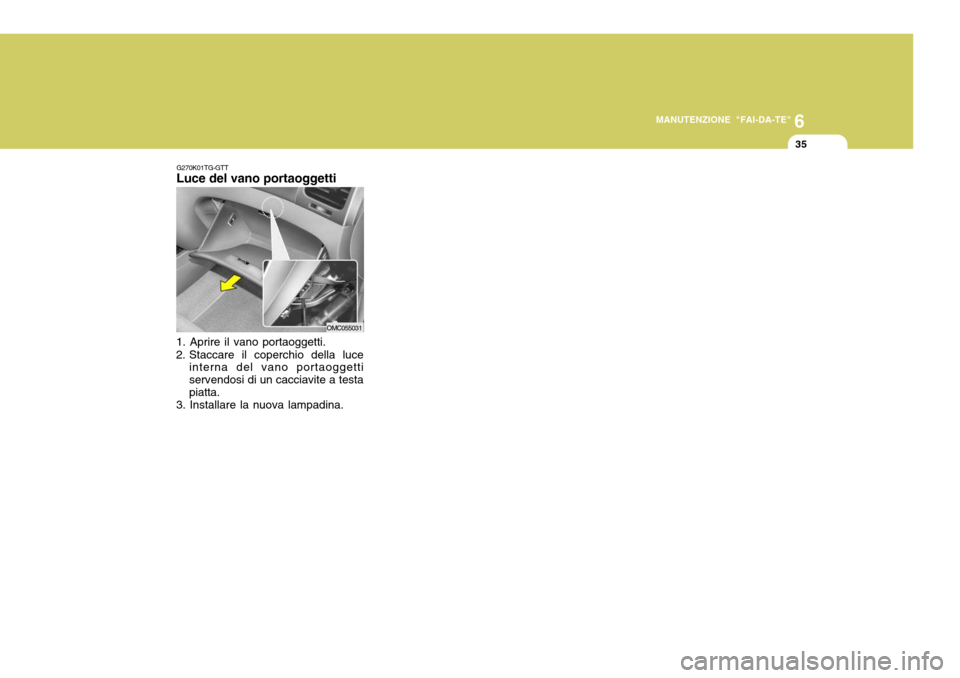

G270K01TG-GTT Luce del vano portaoggetti
1. Aprire il vano portaoggetti.
2. Staccare il coperchio della luce interna del vano portaoggetti servendosi di un cacciavite a testapiatta.
3. Installare la nuova lampadina.
OMC055031

6
36
MANUTENZIONE "FAI-DA-TE"

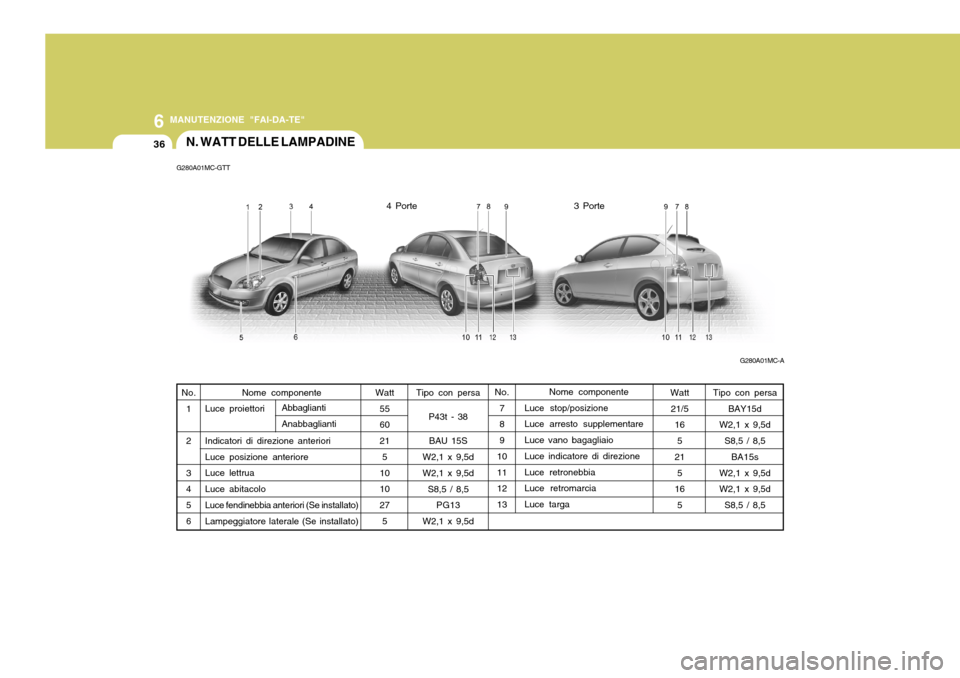

G280A01MC-GTTN. WATT DELLE LAMPADINE
Tipo con persaP43t - 38BAU 15S
W2,1 x 9,5d W2,1 x 9,5d S8,5 / 8,5 PG13
W2,1 x 9,5d Nome componente
Luce stop/posizioneLuce arresto supplementare Luce vano bagagliaio Luce indicatore di direzione Luce retronebbia Luce retromarcia Luce targa
Nome componente
Luce proiettori Indicatori di direzione anteriori Luce posizione anteriore Luce lettrua Luce abitacolo Luce fendinebbia anteriori (Se installato) Lampeggiatore laterale (Se installato)
No.
1 23 4 5 6 No.
78 9
1011 12 13
Watt
55 60 215
10 10 27 5
Abbaglianti Anabbaglianti
Watt
21/5 16
5
21
5
16
5Tipo con persa BAY15d
W2,1 x 9,5d
S8,5 / 8,5 BA15s
W2,1 x 9,5d W2,1 x 9,5d S8,5 / 8,5
G280A01MC-A
3 Porte
4 Porte

6
MANUTENZIONE "FAI-DA-TE"
37
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale,

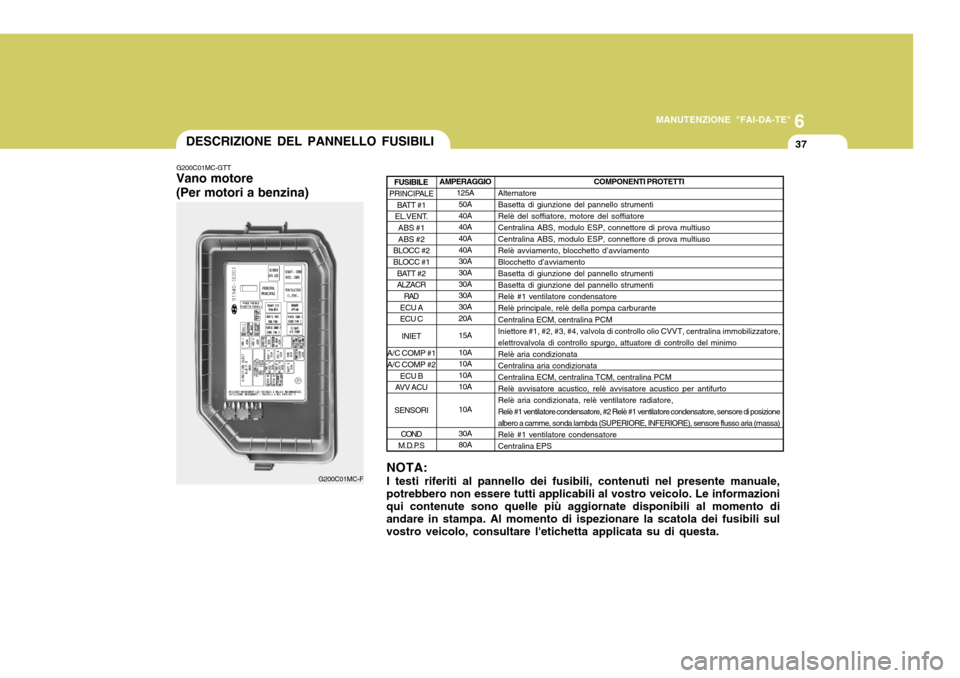

potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa.DESCRIZIONE DEL PANNELLO FUSIBILI
G200C01MC-GTT
Vano motore (Per motori a benzina) AMPERAGGIO
125A
50A 40A40A 40A 40A30A 30A 30A30A 30A 20A 15A10A 10A 10A 10A 10A 30A 80A COMPONENTI PROTETTI
Alternatore Basetta di giunzione del pannello strumentiRelè del soffiatore, motore del soffiatoreCentralina ABS, modulo ESP, connettore di prova multiusoCentralina ABS, modulo ESP, connettore di prova multiuso Relè avviamento, blocchetto d’avviamento Blocchetto d’avviamentoBasetta di giunzione del pannello strumentiBasetta di giunzione del pannello strumentiRelè #1 ventilatore condensatoreRelè principale, relè della pompa carburante Centralina ECM, centralina PCM Iniettore #1, #2, #3, #4, valvola di controllo olio CVVT, centralina immobilizzatore,elettrovalvola di controllo spurgo, attuatore di controllo del minimoRelè aria condizionataCentralina aria condizionataCentralina ECM, centralina TCM, centralina PCMRelè avvisatore acustico, relè avvisatore acustico per antifurto Relè aria condizionata, relè ventilatore radiatore, Relè #1 ventilatore condensatore, #2 Relè #1 ventilatore condensatore, sensore di posizione
albero a camme, sonda lambda (SUPERIORE, INFERIORE), sensore flusso aria (massa)
Relè #1 ventilatore condensatoreCentralina EPS
PRINCIPALE BATT #1
EL.VENT.
ABS #1 ABS #2
BLOCC #2 BLOCC #1
BATT #2ALZACR RAD
ECU AECU C
INIET
A/C COMP #1A/C COMP #2 ECU B
AVV ACU
SENSORI
COND
M.D.P.SFUSIBILE
G200C01MC-F
