2007 Alfa Romeo 166 Manual de Empleo y Cuidado (in Spanish)

SÍMBOLOS DE OBLIGACIÓN
DIESEL
Coches Diesel
Use solamente gasóleo.
Batería
Protéjase los ojos.
Batería - Gato
Consulte el Manual de Uso y Mantenimiento.
Depósito de expansión
Use solamente el líquido prescrito, véase el cuadro
“Características de los lubricantes y de los líquidos”.
Limpiaparabrisas
Use solamente el líquido prescrito, véase el cuadro
“Características de los lubricantes y de los líquidos”.
Motor
Use solamente el lubricante prescrito, véase el cua-
dro “Características de los lubricantes y de los
líquidos”.
Coches de gasolina ecológica
Use solamente gasolina sin plomo 95 RON.
8

9
CONOCIMIENTO DEL COCHE
EMPLEO CORRECTO DEL COCHE
QUÉ HACER SI
MANTENIMIENTO DEL COCHE
CARACTERÍSTICAS TÉCNICAS
ÍNDICE ALFABÉTICO
SUMARIO
9

10
Los textos, ilustraciones y especificaciones técnicas que se ilustran aquí
están basados en cómo es el coche en la fecha de impresión de este libro.
Con el compromiso constante de mejorar sus productos, Alfa Romeo pue-
de aportar modificaciones técnicas durante la producción, por lo tanto las
especificaciones técnicas y los equipamientos de a bordo pueden sufrir
variaciones sin previo aviso. Para más información sobre la materia, diri-
girse a la red comercial de la fábrica.

11
Siéntese cómodamente en su coche y lea con atención las páginas
siguientes.
Reconocerá inmediatamente las partes descritas y en poco tiempo
tomará confianza con los mandos y dispositivos del coche.REGULADOR DE VELOCIDAD CONSTANTE (CRUISE CONTROL) .............64
SENSORES DE APARCAMIENTO
........................................................................67
INSTRUMENTOS DE A BORDO
..........................................................................68
CLIMATIZACIÓN
.....................................................................................................80
CLIMATIZADOR
......................................................................................................83
CALEFACTOR SUPLEMENTARIO
.........................................................................91
MANDOS
..................................................................................................................93
DOTACIONES INTERIORES
................................................................................96
TECHO PRACTICABLE
..........................................................................................103
MALETERO
................................................................................................................105
CAPÓ DEL MOTOR
...............................................................................................109
FAROS
.......................................................................................................................110
SISTEMA EOBD
........................................................................................................113
ABS
............................................................................................................................114
SISTEMAS VDC Y ASR
..........................................................................................117
RADIOCASETE
.........................................................................................................122
EN LA ESTACIÓN DE SERVICIO
........................................................................124
INTERRUPTOR DE BLOQUEO AUTOMÁTICO DEL COMBUSTIBLE
..........127
PRESERVACIÓN DEL MEDIO AMBIENTE
........................................................129 TABLERO DE INSTRUMENTOS
...............................................................pág. 12
SISTEMA I.C.S. ALFA ROMEO: MANDOS EN EL VOLANTE
........................14
EL SISTEMA ALFA ROMEO CODE
.....................................................................16
ALARMA ELECTRÓNICA
.......................................................................................22
SISTEMA DE APERTURA/CIERRE DE LAS PUERTAS A DISTANCIA
.........26
DISPOSITIVO DE ARRANQUE
...........................................................................26
PUERTAS
..................................................................................................................28
ASIENTOS
................................................................................................................31
REGULACIONES DEL VOLANTE
........................................................................36
REGULACIÓN DE LOS ESPEJOS RETROVISORES
.........................................36
ELEVALUNAS ELÉCTRICOS
.................................................................................38
CINTURONES DE SEGURIDAD
.........................................................................40
TRANSPORTAR NIÑOS CON SEGURIDAD
......................................................45
AIR BAGS FRONTALES Y LATERALES
...............................................................50
CONMUTADOR DE LAS LUCES Y PALANCAS DEL VOLANTE
....................57
SISTEMA STR (SPORT THROTTLE RESPONSE)
...............................................63
CONOCIMIENTO DEL COCHE

12

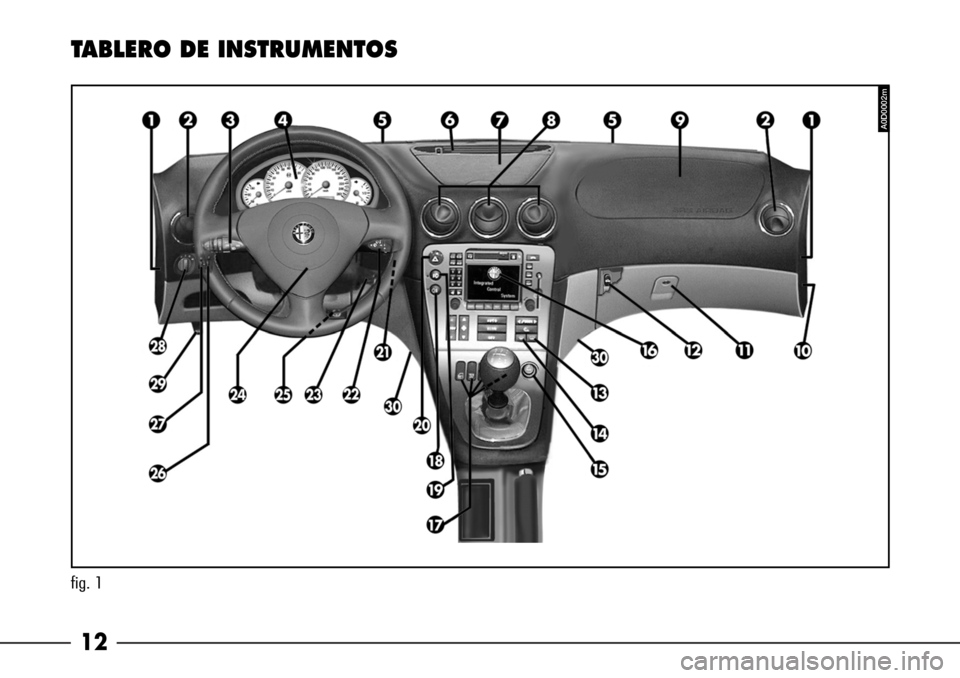

fig. 1
TABLERO DE INSTRUMENTOS
A0D0002m

13
1Salidas de aire para los difusores de
los cristales laterales.
2Salidas de aire laterales.
3Palanca del conmutador de las luces
de carretera, ráfagas, luces de direc-
ción y mandos para Cruise Control
(conservación automática de una
velocidad seleccionada).
4Cuadro de instrumentos.
5Difusores para el parabrisas.
6Difusor superior.
7Alojamiento portaobjetos.
8Salidas de aire centrales.
9Air bag del lado del pasajero.
10Mando de desactivación manual del
Air bag del lado del pasajero.
11Guantera.
12Pulsador de apertura del capó del
alojamiento del maletero (en la
guantera).
13Pulsador de desescarche de la luneta
térmica y espejos retrovisores exte-
riores, resistencias en la base del
parabrisas (donde se monten).14Pulsador de desescarche del parabri-
sas/cristales laterales delanteros, lune-
ta térmica y de los espejos retrovisores
exteriores, resistencias en la base del
parabrisas (donde se monten).
15Encendedor.
16I.C.S. Alfa Romeo (INTEGRATED CON-
TROL SYSTEM): radiocasete RDS, orde-
nador de a bordo (TRIP), climatizador,
reloj y temperatura exterior/interior,
teléfono GSM y sistema de navegación
(donde se monten).
17Pulsadores para el cierre centraliza-
do, apertura de la tapa del combusti-
ble, desactivación de la función ASR
del sistema VDC activación del siste-
ma STR (donde se monte).
18Interruptor de las luces antiniebla tra-
seras.
19Interruptor de las luces antiniebla.
20Interruptor de las luces de emergencia.
21Sensor de temperatura interior.
22Palanca de mando del limpialavapa-
rabrisas y sensor de lluvia (donde se
monte).23Conmutador de contacto (dispositivo
de arranque).
24Air bag del lado del conductor y bocina.
25Palanca de desbloqueo/bloqueo del
volante regulable.
26Mando de regulación de la ilumina-
ción de los instrumentos.
27Mando del corrector de la posición de
los faros (excepto versiones con faros
de descarga de gas).
28Conmutador de las luces exteriores.
29Palanca de apertura del capó del
motor.
30Difusores del aire de la zona de los
pies de los asientos traseros.

14 SISTEMA I.C.S.
ALFA ROMEO
MANDOS EN EL VOLANTE
(fig. 2)(opcional para
versiones/mercados donde se monte)
En el volante se encuentran los mismos
mandos de la función audio (AUDIO) que
permiten un control más accesible del sis-
tema I.C.S. Alfa Romeo.A- Tecla función Mute;
B- Tecla para aumentar el volumen
C- Tecla para disminuir el volumen
D- Tecla multifunción:
– Radio: selecciona las emisoras preme-
morizadas (de 1 a 6)
– Reproductor de CDs: selecciona la pie-
za musical/tema siguiente
E- Tecla multifunción:
– Radio: selecciona las emisoras preme-
morizadas (de 6 a 1)
– Reproductor de CDs: selecciona la pie-
za musical/tema anterior
F- Tecla para seleccionar la gama de
frecuencia radio (FM-A, FM-B, FM-AS,
MW, LW) y fuentes de audio disponibles
(Radio – Reproductor de casete – Repro-
ductor de CDs).Tecla función Mute (anulación del
volumen) (A)
Para activar la función Mute pulse bre-
vemente la tecla (A): el volumen dismi-
nuirá progresivamente.
Para desactivar la función Mute vuelva a
pulsar brevemente la tecla (A). El volu-
men aumentará progresivamente volvien-
do al valor memorizado anteriormente.
La función Mute se desactiva también
pulsando una de las teclas de ajuste del
volumen (B) o (C): en este caso se modi-
fica directamente el volumen de audición.
Con la función Mute activa, se pueden
utilizar todas las demás funciones y en
caso de que se reciba una información so-
bre el tráfico, la función Mute se ignora.
A0D0004m
fig. 2

15
Teclas de ajuste del volumen de
audición (B) y (C)
Pulse la tecla (B) para aumentar el vo-
lumen de audición o la tecla (C) para dis-
minuirlo.
Pulsando brevemente la tecla el volu-
men se ajusta gradualmente por pasos.
En cambio manteniéndola pulsada se re-
gula rápidamente.
Si se cambia el nivel del volumen duran-
te la transmisión de un noticiario sobre el
tráfico, el nuevo ajuste se mantiene sólo
hasta finalizar el mismo.Teclas multifunción (D) y (E)
Las teclas multifunción (D) y (E) per-
miten seleccionar las emisoras prememo-
rizadas, o seleccionar la pieza
musical/tema siguiente durante la audi-
ción de un CD.
Pulse la tecla (D) para seleccionar las e-
misoras de 1 a 6, o para escuchar la pie-
za musical/tema siguiente del CD.
Pulse la tecla (E) para seleccionar las e-
misoras de 6 a 1, o para escuchar la pie-
za musical/tema anterior del CD.Tecla para seleccionar la gama de
frecuencia y fuentes de audio (F)
Para seleccionar cíclicamente las gamas de
frecuencia y las fuentes de audio, pulse bre-
vemente y varias veces la tecla (F).
Las frecuencias/fuentes disponibles son:
FM-A, FM-B, FM-AS, MW, LW, CC*, CD**.
(*) Sólo si está introducida la cinta.
(**) Sólo si está introducido por lo menos
un CD en el reproductor.
