2007 Alfa Romeo 166 Manual de Empleo y Cuidado (in Spanish)

168
Para sustituir la lámpara (Tipo D – D1,
Potencia 35W):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– sacar el capuchón de goma (A- fig.
26) tirando de la aleta (B).– desenganchar el muelle (C- fig. 27);
– sacar la lámpara (D- fig. 28) y de-
senchufar el conector (E) colocado a pre-
sión.– enchufar el conector en la nueva lám-
para;
– colocar la lámpara en la parábola del
faro, haciendo coincidir las muescas de
posicionamiento con sus ranuras corres-
pondientes;
– bloquear la lámpara enganchando el
muelle;
– montar el capuchón de goma;
– volver a montar la tapa del comparti-
miento del motor y engancharla con los
pernos de fijación. La lámpara de xenón
ha de manipularse to-
cando solamente la par-
te metálica. Si el bulbo entra en
contacto con los dedos, limpiarlo
esmeradamente con un trapo lim-
pio embebido con alcohol y dejar-
lo secar antes de volver a montar
la lámpara.
A0D0056m
fig. 26
A0D0057m
fig. 27
A0D0058m
fig. 28
Cualquier intervención en
los grupos ópticos delan-
teros se deberá realizar con el con-
mutador de las luces de posición en
0 (luces apagadas) y la llave de
contacto extraída del conmutador:
peligro de descargas eléctricas.
ADVERTENCIA

169
Luces de carretera para ráfagas
Para sustituir la lámpara (Tipo D – H1,
Potencia 55W):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– girar hacia la izquierda y sacar el gru-
po portalámparas (A- fig. 29) del inter-
mitente, sin desenchufar el conector, para
aumentar el espacio de maniobra;
– sacar el capuchón de goma (B) tiran-
do de la aleta (C).– desenchufar el conector (D- fig.
30) colocado a presión y desenganchar
el muelle (E);
– sacar la lámpara (F- fig. 31).– colocar la nueva lámpara en la pará-
bola del faro, haciendo coincidir las mues-
cas de posicionamiento con sus ranuras
correspondientes;
– bloquear la lámpara enganchando el
muelle;
– enchufar el conector en la lámpara;
– montar el capuchón de goma;
– colocar el grupo portalámparas del in-
termitente y bloquearlo girándolo hacia la
derecha;
– volver a montar la tapa del comparti-
miento del motor y fijarla girando los per-
nos de fijación.
P4C00057A0D0059m
fig. 29
A0D0060m
fig. 30
A0D0061m
fig. 31

170
Luces de posición delanteras
Para sustituir la lámpara (Tipo B - H6W,
Potencia 6W):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– girar hacia la izquierda y sacar el gru-
po portalámparas (A- fig. 32) del inter-
mitente, sin desenchufar el conector, para
aumentar el espacio de maniobra;
– sacar el capuchón de goma (B) tiran-
do de la aleta (C).– presionar sobre las dos aletas de suje-
ción y sacar el grupo portalámparas (D-
fig. 33);
– sacar la lámpara (E- fig. 34) del
grupo portalámparas, presionándola lige-
ramente y girándola hacia la izquierda.– colocar la nueva lámpara en el grupo
portalámparas, presionándola ligeramen-
te y girándola hacia la derecha;
– empujar a fondo el grupo portalámpa-
ras en su alojamiento;
– montar el capuchón de goma;
– colocar el grupo portalámparas del in-
termitente y bloquearlo haciéndolo girán-
dolo hacia la derecha;
– volver a montar la tapa del comparti-
miento del motor y fijarla haciendo giran-
do los pernos de fijación.
A0D0059m
fig. 32
A0D0062m
fig. 33
A0D0063m
fig. 34

171
Intermitentes delanteros
Para sustituir la lámpara (Tipo B - PY21W,
Potencia 21W, en color):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– girar hacia la izquierda y sacar el gru-
po portalámparas (A- fig. 35), sin de-
senchufar el conector;
– sacar la lámpara (B- fig. 36) del
grupo portalámparas, presionándola lige-
ramente y girándola hacia la izquierda.– colocar la nueva lámpara en el grupo
portalámparas presionándola ligeramente
y girándola hacia la derecha;
– colocar el grupo portalámparas y blo-
quearlo girándolo hacia la derecha;
– volver a montar la tapa del comparti-
miento del motor y fijarla girando los per-
nos de fijación.GRUPOS ÓPTICOS
DELANTEROS - FAROS CON
LÁMPARA HALÓGENA
(opcional para versiones/países donde
esté previsto)
Los grupos ópticos delanteros con lám-
para halógena, contienen las lámparas de
las luces de cruce/carretera, de posición
y los intermitentes.
La ubicación de las lámparas en el gru-
po óptico es la siguiente (fig. 37-38):
A.Intermitentes
B.Luces de carretera y luces de posición
C.Luces de cruce
P4C00057A0D0070m
fig. 35
A0D0071m
fig. 36
A0D0054m
fig. 37

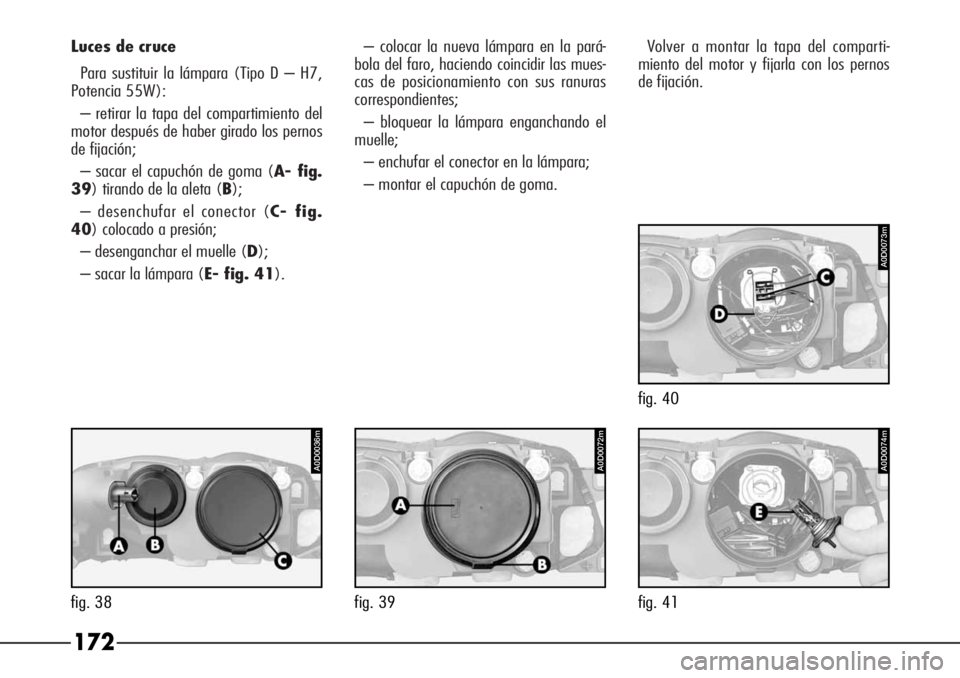

Luces de cruce
Para sustituir la lámpara (Tipo D – H7,
Potencia 55W):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– sacar el capuchón de goma (A- fig.
39) tirando de la aleta (B);
– desenchufar el conector (C- fig.
40) colocado a presión;
– desenganchar el muelle (D);
– sacar la lámpara (E- fig. 41).– colocar la nueva lámpara en la pará-
bola del faro, haciendo coincidir las mues-
cas de posicionamiento con sus ranuras
correspondientes;
– bloquear la lámpara enganchando el
muelle;
– enchufar el conector en la lámpara;
– montar el capuchón de goma.Volver a montar la tapa del comparti-
miento del motor y fijarla con los pernos
de fijación.
172
A0D0036m
fig. 38
A0D0072m
fig. 39
A0D0074m
fig. 41
A0D0073m
fig. 40

173
Luces de carretera
Para sustituir la lámpara (Tipo D – H7,
Potencia 55W):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– girar hacia la izquierda y sacar el gru-
po portalámparas (A- fig. 42) del inter-
mitente, sin desenchufar el conector, para
aumentar el espacio de maniobra;
– sacar el capuchón de goma (B) tiran-
do de la aleta (C).– desenchufar el conector (D- fig.
43) colocado a presión y desenganchar
el muelle (E).
– sacar la lámpara (F- fig. 44).– colocar la nueva lámpara en la pará-
bola del faro, haciendo coincidir las mues-
cas de posicionamiento con sus ranuras
correspondientes;
– bloquear la lámpara enganchando el
muelle;
– enchufar el conector en la lámpara;
– montar el capuchón de goma;
– colocar el grupo portalámparas del in-
termitente y bloquearlo girándolo hacia la
derecha;
– volver a montar la tapa del comparti-
miento del motor y fijarla girando los per-
nos de fijación.
A0D0075m
fig. 42
A0D0076m
fig. 43
A0D0077m
fig. 44

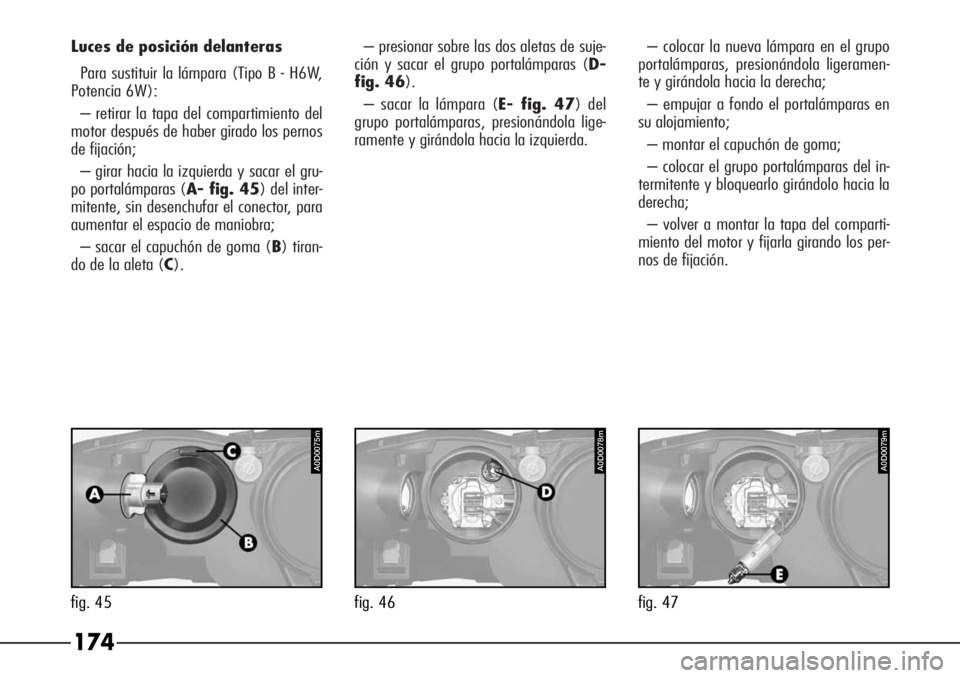

Luces de posición delanteras
Para sustituir la lámpara (Tipo B - H6W,
Potencia 6W):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– girar hacia la izquierda y sacar el gru-
po portalámparas (A- fig. 45) del inter-
mitente, sin desenchufar el conector, para
aumentar el espacio de maniobra;
– sacar el capuchón de goma (B) tiran-
do de la aleta (C).– presionar sobre las dos aletas de suje-
ción y sacar el grupo portalámparas (D-
fig. 46).
– sacar la lámpara (E- fig. 47) del
grupo portalámparas, presionándola lige-
ramente y girándola hacia la izquierda.– colocar la nueva lámpara en el grupo
portalámparas, presionándola ligeramen-
te y girándola hacia la derecha;
– empujar a fondo el portalámparas en
su alojamiento;
– montar el capuchón de goma;
– colocar el grupo portalámparas del in-
termitente y bloquearlo girándolo hacia la
derecha;
– volver a montar la tapa del comparti-
miento del motor y fijarla girando los per-
nos de fijación.
174
A0D0075m
fig. 45
A0D0078m
fig. 46
A0D0079m
fig. 47

175
Intermitentes delanteros
Para sustituir la lámpara (Tipo B –
PY21W, Potencia 21W, en color):
– retirar la tapa del compartimiento del
motor después de haber girado los pernos
de fijación;
– girar hacia la izquierda y sacar el gru-
po portalámparas (A- fig. 48) sin de-
senchufar el conector;
– sacar la lámpara (B- fig. 49) del
grupo portalámparas, presionándola lige-
ramente y girándola hacia la izquierda.– Montar la nueva lámpara en el grupo
portalámparas, presionándola ligeramen-
te y girándola hacia la derecha;
– colocar el grupo portalámparas y blo-
quearlo girándolo hacia la derecha;
– volver a montar la tapa del comparti-
miento del motor y fijarla girando los per-
nos de fijación.FAROS ANTINIEBLA
Para sustituir la lámpara (Tipo D - H3,
Potencia 55W) intervenir por debajo del
coche:
– desenchufar el conector (A- fig. 50)
del grupo óptico;
– girar la tapa (B) hacia la izquierda y
sacarla;
– desenchufar el conector (C- fig. 51)
de la lámpara;
– desenganchar el muelle y sacar la
lámpara (D- fig. 52).
P4C00057A0D0080m
fig. 48
A0D0081m
fig. 49
A0D0082m
fig. 50
