2005 YAMAHA YFM660R Owners Manual

10-16
Caja de cambios:
Sistema de Reducción Primario
Relación de Reducción en el Primario
Sistema de Reducción Secundario
Relación de Reducción en el Secundario
Tipo de caja de cambios
AccionamientoEngranajes rectos
71/34 (2,088)
Cadena de transmisión
40/13 (3,076)
Toma constante, 5 velocidades adelante, 1 marcha atrás
Accionamiento mediante el pie izquierdo
Relación de las velocidades:
1ª
2ª
3ª
4ª
5ª
Marcha Atrás31/12 (2,583)
30/18 (1,667)
27/21 (1,286)
22/21 (1,048)
19/21 (0,905)
23/16
× 28/23 (1,750)
Chasis:
Tipo de bastidor
Angulo de avance
VíaTubo de acero
8
°47 mm
Neumáticos:
Tipo
Tamaño: Delantero
Tamaño: TraseroSin cámara
AT21
× 7-10
AT20
× 10 - 9
Frenos:
Tipo de freno delantero
Accionamiento
Tipo de freno trasero
AccionamientoFreno de doble disco
Accionamiento con la mano derecha
Freno de disco sencillo
Accionamiento con el pie derecho MODELO YFM660R
U5LP64.book Page 16 Thursday, April 1, 2004 4:53 PM

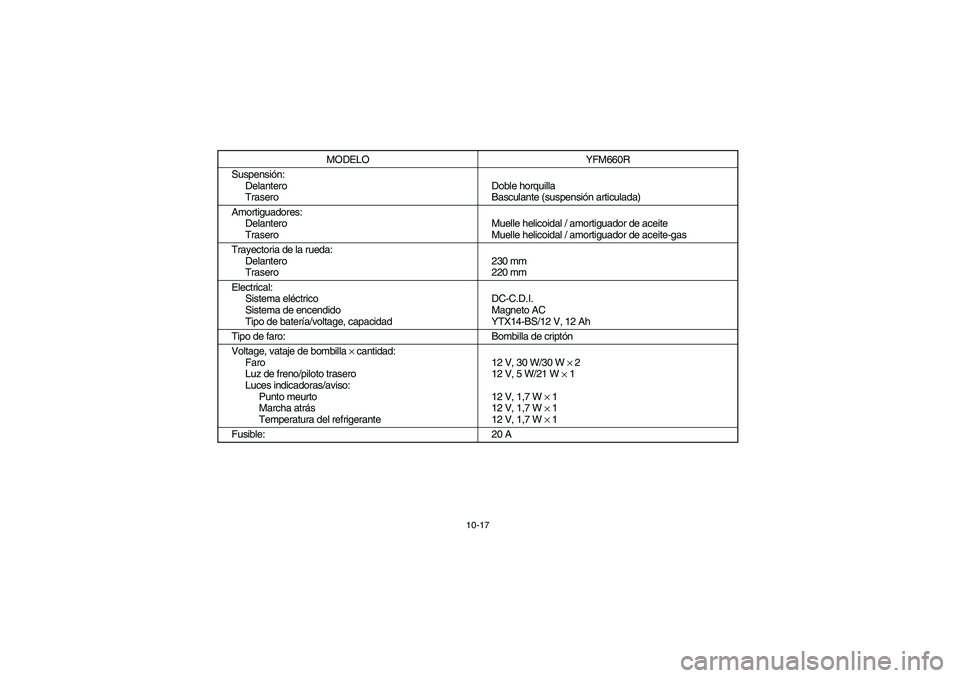

10-17
Suspensión:
Delantero
TraseroDoble horquilla
Basculante (suspensión articulada)
Amortiguadores:
Delantero
TraseroMuelle helicoidal / amortiguador de aceite
Muelle helicoidal / amortiguador de aceite-gas
Trayectoria de la rueda:
Delantero
Trasero230 mm
220 mm
Electrical:
Sistema eléctrico
Sistema de encendido
Tipo de batería/voltage, capacidadDC-C.D.I.
Magneto AC
YTX14-BS/12 V, 12 Ah
Tipo de faro: Bombilla de criptón
Voltage, vataje de bombilla
× cantidad:
Faro
Luz de freno/piloto trasero
Luces indicadoras/aviso:
Punto meurto
Marcha atrás
Temperatura del refrigerante12 V, 30 W/30 W
× 2
12 V, 5 W/21 W
× 1
12 V, 1,7 W
× 1
12 V, 1,7 W
× 1
12 V, 1,7 W
× 1
Fusible: 20 AMODELO YFM660R
U5LP64.book Page 17 Thursday, April 1, 2004 4:53 PM

U5LP64.book Page 18 Thursday, April 1, 2004 4:53 PM

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
U5LP64.book Page 1 Thursday, April 1, 2004 4:53 PM

11-2
11
FBU01070
Tableau de conversionACS-02FToutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 inTableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litres)
l (litres)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
SBU01070
Tabla de conversiónACS-02STodos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES MÉ-
TRICAS.
Utilice esta tabla para convertir los valores en unida-
des MÉTRICAS a unidades IMPERIALES.
Ejemplo:MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 inTabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5LP64.book Page 2 Thursday, April 1, 2004 4:53 PM

B6.fm Page 1 Monday, June 18, 2001 11:18 AM

B6.fm Page 1 Monday, June 18, 2001 11:18 AM

PRINTED IN JAPAN
2004.04-1.0×1 CR
(E,F,S) PRINTED ON RECYCLED PAPER
IMPRIMÉ SUR PAPIER RECYCLÉ
IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
5LP-28199-64
YFM660RT
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
