2005 YAMAHA YFM660R Owners Manual

8-88
FBU01144
Contrôle de la flèche de la chaîne de transmissionN.B.:_ Déplacer le VTT d’avant en arrière afin de trouver la po-
sition de la chaîne la plus tendue. Contrôler et/ou régler la
flèche de la chaîne alors que celle-ci se trouve à sa posi-
tion la plus tendue. _Toutes les roues doivent reposer à terre et aucun poids ne
doit peser sur le véhicule lors du contrôle de la flèche de
la chaîne. Contrôler la flèche de la chaîne à l’endroit indi-
qué sur l’illustration. La flèche doit être d’environ 27 à
37 mm. Régler la flèche si elle excède 37 mm.
SBU01144
Comprobación de la tensión de la cadena de
transmisiónNOTA:_ Mueva el ATV hacia atrás y adelante y busque la po-
sición más tensa de la cadena de transmisión. Com-
pruebe y/o ajuste la tensión de la cadena mientras
está en la posición más tensa._Inspeccione la tensión de la cadena de transmisión
con los neumáticos en contacto con el suelo y sin
ningún peso encima. Compruebe la tensión en la po-
sición que indica la figura. La flexión vertical deberá
ser, aproximadamente, de 27–37 mm. Si fuera supe-
rior a 37 mm, tense la cadena al valor especificado.
U5LP64.book Page 88 Thursday, April 1, 2004 4:53 PM

8-89 1. Upper wheel hub nut 2. Lower wheel hub nut
1.Écrou supérieur de moyeu de roue
2.Écrou inférieur de moyeu de roue
1. Tuerca superior del cubo de la rueda
2. Tuerca inferior del cubo de la rueda
1. Locknut (× 2) 2. Adjusting bolt (× 2)
3. Alignment marks
1. Contre-écrou (× 2) 2. Boulon de réglage (× 2)
3. Repères d’alignement
1. Contratuerca (× 2) 2. Perno de ajuste (× 2)
3. Marcas de alineación
EBU01194
Drive chain slack adjustment
1. Loosen the rear wheel hub upper and lower
nuts.
2. Loosen the locknuts on each side of the swin-
garm. To tighten the drive chain, turn the ad-
justing bolts in direction
a. To loosen the
drive chain, turn the adjusting bolts in direc-
tion
b and push the wheels forward. Turn
each adjusting bolt exactly the same amount
to maintain correct axle alignment.NOTE:_ There are alignment marks on each side of the
swingarm and on the hub. Use them to check for
proper wheel axle alignment. _3. After adjusting, tighten the locknuts and the
wheel hub nuts to the specified torques.
Tightening torques:
Locknut:
16 Nm (1.6 m·kgf)
Upper wheel hub nut:
90 Nm (9.0 m·kgf)
Lower wheel hub nut:
90 Nm (9.0 m·kgf)
U5LP64.book Page 89 Thursday, April 1, 2004 4:53 PM

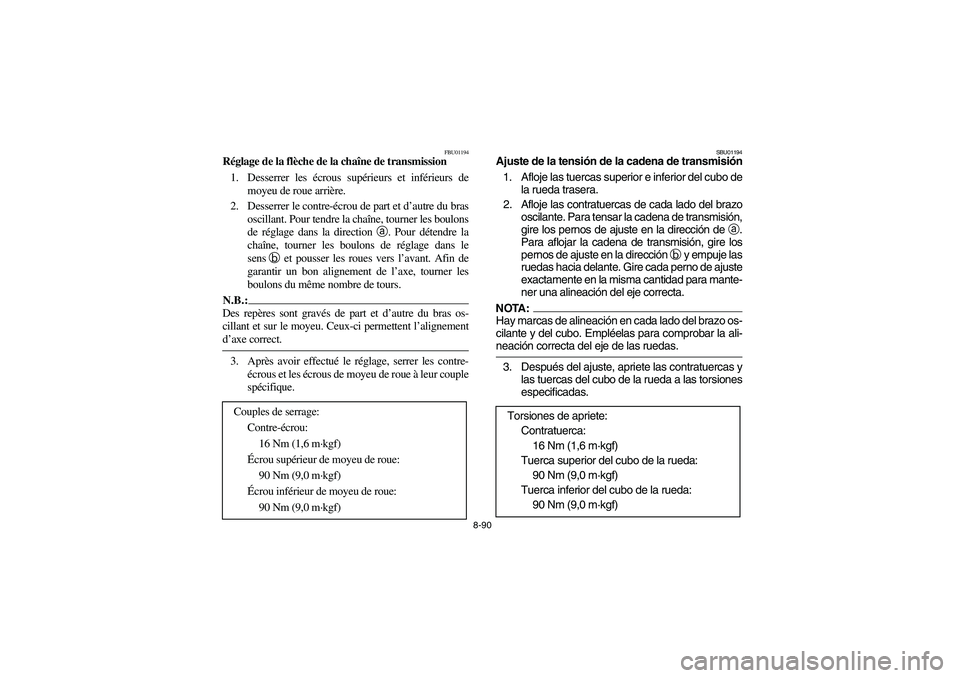

8-90
FBU01194
Réglage de la flèche de la chaîne de transmission
1. Desserrer les écrous supérieurs et inférieurs de
moyeu de roue arrière.
2. Desserrer le contre-écrou de part et d’autre du bras
oscillant. Pour tendre la chaîne, tourner les boulons
de réglage dans la direction a
. Pour détendre la
chaîne, tourner les boulons de réglage dans le
sensb
et pousser les roues vers l’avant. Afin de
garantir un bon alignement de l’axe, tourner les
boulons du même nombre de tours.N.B.:_ Des repères sont gravés de part et d’autre du bras os-
cillant et sur le moyeu. Ceux-ci permettent l’alignement
d’axe correct. _3. Après avoir effectué le réglage, serrer les contre-
écrous et les écrous de moyeu de roue à leur couple
spécifique.
Couples de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
Écrou supérieur de moyeu de roue:
90 Nm (9,0 m·kgf)
Écrou inférieur de moyeu de roue:
90 Nm (9,0 m·kgf)
SBU01194
Ajuste de la tensión de la cadena de transmisión
1. Afloje las tuercas superior e inferior del cubo de
la rueda trasera.
2. Afloje las contratuercas de cada lado del brazo
oscilante. Para tensar la cadena de transmisión,
gire los pernos de ajuste en la dirección de
a.
Para aflojar la cadena de transmisión, gire los
pernos de ajuste en la dirección
b y empuje las
ruedas hacia delante. Gire cada perno de ajuste
exactamente en la misma cantidad para mante-
ner una alineación del eje correcta.NOTA:_ Hay marcas de alineación en cada lado del brazo os-
cilante y del cubo. Empléelas para comprobar la ali-
neación correcta del eje de las ruedas. _3. Después del ajuste, apriete las contratuercas y
las tuercas del cubo de la rueda a las torsiones
especificadas.
Torsiones de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
Tuerca superior del cubo de la rueda:
90 Nm (9,0 m·kgf)
Tuerca inferior del cubo de la rueda:
90 Nm (9,0 m·kgf)
U5LP64.book Page 90 Thursday, April 1, 2004 4:53 PM

8-91 1. O-ring
1. Joint torique
1. Junta tórica
EBU00805
Lubricating the drive chain
The drive chain must be cleaned and lubricated at
the intervals specified in the periodic maintenance
and lubrication chart, otherwise it will quickly wear
out, especially when riding in dusty or wet areas. Ser-
vice the drive chain as follows.CAUTION:
The drive chain must be lubricated after wash-
ing the ATV or riding in the rain.1. Clean the drive chain with kerosene and a
small soft brush.CAUTION:
To prevent damaging the O-rings, do not clean
the drive chain with steam cleaners, high-pres-
sure washers or inappropriate solvents.
U5LP64.book Page 91 Thursday, April 1, 2004 4:53 PM

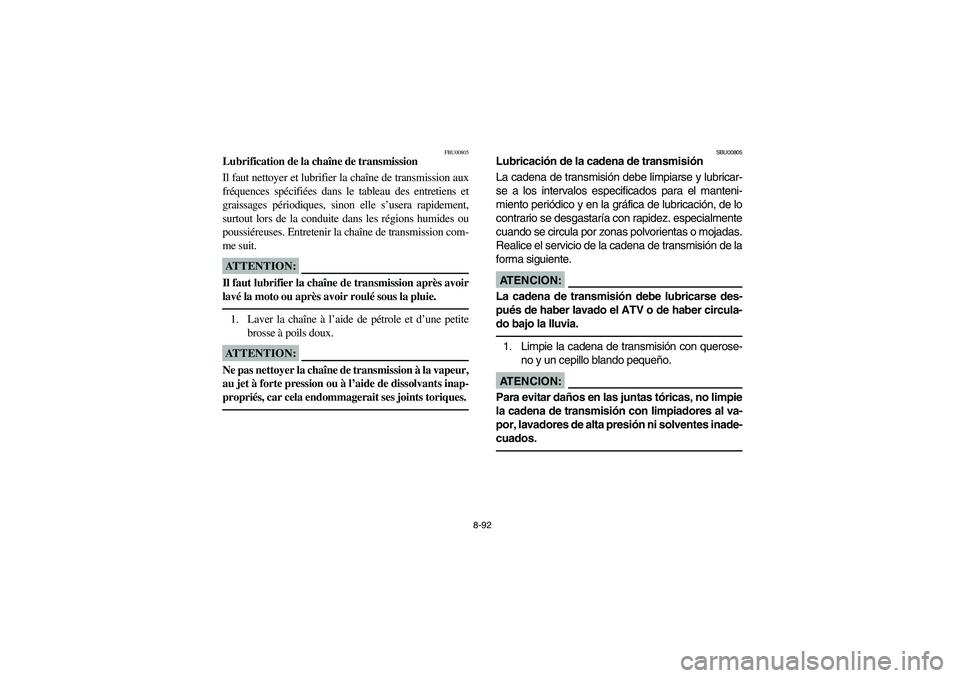

8-92
FBU00805
Lubrification de la chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de transmission aux
fréquences spécifiées dans le tableau des entretiens et
graissages périodiques, sinon elle s’usera rapidement,
surtout lors de la conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de transmission com-
me suit.ATTENTION:_ Il faut lubrifier la chaîne de transmission après avoir
lavé la moto ou après avoir roulé sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une petite
brosse à poils doux.ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de dissolvants inap-
propriés, car cela endommagerait ses joints toriques. _
SBU00805
Lubricación de la cadena de transmisión
La cadena de transmisión debe limpiarse y lubricar-
se a los intervalos especificados para el manteni-
miento periódico y en la gráfica de lubricación, de lo
contrario se desgastaría con rapidez. especialmente
cuando se circula por zonas polvorientas o mojadas.
Realice el servicio de la cadena de transmisión de la
forma siguiente.AT E N C I O N :La cadena de transmisión debe lubricarse des-
pués de haber lavado el ATV o de haber circula-
do bajo la lluvia. 1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.AT E N C I O N :Para evitar daños en las juntas tóricas, no limpie
la cadena de transmisión con limpiadores al va-
por, lavadores de alta presión ni solventes inade-
cuados.
U5LP64.book Page 92 Thursday, April 1, 2004 4:53 PM

8-93
2. Wipe the drive chain dry.
3. Thoroughly lubricate the drive chain with a
special O-ring chain lubricant.CAUTION:
Do not use engine oil or any other lubricants
for the drive chain, as they may contain sub-
stances that could damage the O-rings.
U5LP64.book Page 93 Thursday, April 1, 2004 4:53 PM

8-94
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints toriques.ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient contenir des additifs qui
vont endommager les joints toriques de la chaîne de
transmission. _
2. Frote la cadena de transmisión para secarla.
3. Lubrique bien la cadena de transmisión con lu-
bricante especial para cadenas con juntas tóri-
cas.AT E N C I O N :No emplee aceite de motor ni ningún otro lubri-
cante para la cadena de transmisión, porque es
posible que contengan substancias que pueden
dañar las juntas tóricas.
U5LP64.book Page 94 Thursday, April 1, 2004 4:53 PM

8-95
EBU00570
Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
EBU00737
Brake and shift pedal/brake and clutch lever
lubrication
Lubricate the pivoting parts of each lever and ped-
al.Recommended lubricant:
Engine oil
Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
