2005 Hyundai Santa Fe Betriebsanleitung (in German)

6SELBSTHILFE
2
G010A01O-GST Benzinmotor (2,4 I4)
1. Deckel des
Kühlmittelausgleichsbehälters
2. Deckel des Motorenöl-
Einfüllstutzens
3. Bremsflüssigkeitsausgleichs- behälter 4. Luftfilter
5. Sicherungs- und Relaiskasten
6. Behälter für
Scheibenwaschfüssigkeit
7. Servolenkflüssigkeitsbehälter 8. Motorölmeßstab
9. Kühlerdeckel
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11.Batterie
HSM241
12 3
4
6 7 8 9 10 11 5
VORSICHT:
Beim Überprüfen oder Warten des Motors muß vorsichtig mit Werk-zeugen und anderen schwerenGegenständen umgegangen werden, damit die Kunststoffabdeckung des Motors nicht beschädigt wird.
!
MOTORRAUM

6
SELBSTHILFE
3

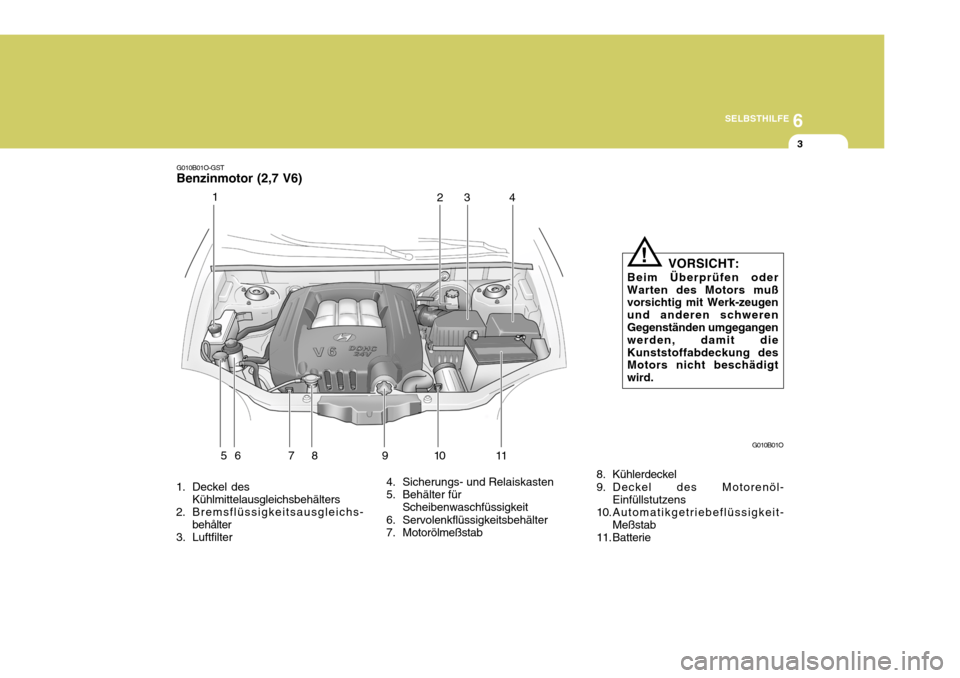

G010B01O-GST Benzinmotor (2,7 V6)
1. Deckel des Kühlmittelausgleichsbehälters
2. Bremsflüssigkeitsausgleichs- behålter
3. Luftfilter 4. Sicherungs- und Relaiskasten
5. Behälter für
Scheibenwaschfüssigkeit
6. Servolenkflüssigkeitsbehälter
7. Motorölmeßstab 8. Kühlerdeckel
9. Deckel des Motorenöl-
Einfüllstutzens
10.Automatikgetriebeflüssigkeit- Meßstab
11. Batterie G010B01O
1
234
56 7 8 9 10 11 VORSICHT:
Beim Überprüfen oder Warten des Motors muß vorsichtig mit Werk-zeugen und anderen schwerenGegenständen umgegangen werden, damit die Kunststoffabdeckung des Motors nicht beschädigt wird.
!

6SELBSTHILFE
4

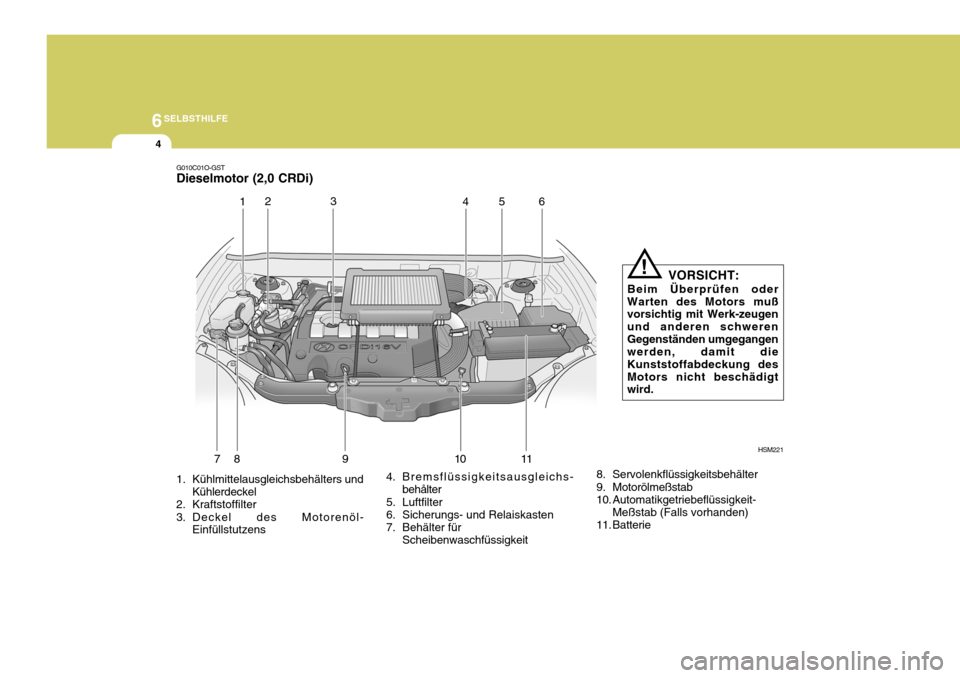

G010C01O-GST Dieselmotor (2,0 CRDi)
1. Kühlmittelausgleichsbehälters und
Kühlerdeckel
2. Kraftstoffilter
3. Deckel des Motorenöl- Einfüllstutzens HSM221
1
23
4
78 9 10 11 56
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk-zeugen und anderen schwerenGegenständen umgegangen werden, damit die Kunststoffabdeckung desMotors nicht beschädigt wird.
!
4. Bremsflüssigkeitsausgleichs- behålter
5. Luftfilter
6. Sicherungs- und Relaiskasten
7. Behälter für Scheibenwaschfüssigkeit 8. Servolenkflüssigkeitsbehälter
9. Motorölmeßstab
10. Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11. Batterie

6
SELBSTHILFE
5
G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion der Hupe
o Funktion von Defroster und Heizung (sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich der Handbremse
o Funktion des Automatikgetriebes, einschließlich der Funktion des "Park"- Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionieren scheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, denHyundai-Händler um Hilfe bitten.
G020A01A-AST Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüssigkeits- stand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Flüssigkeitslecks (auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand G020B01A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen
monatlich überprüft werden:
o Zustand der Räder und
Anzugsmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen)
TÄGLICHE ROUTINEKONTROLLEN

6SELBSTHILFE

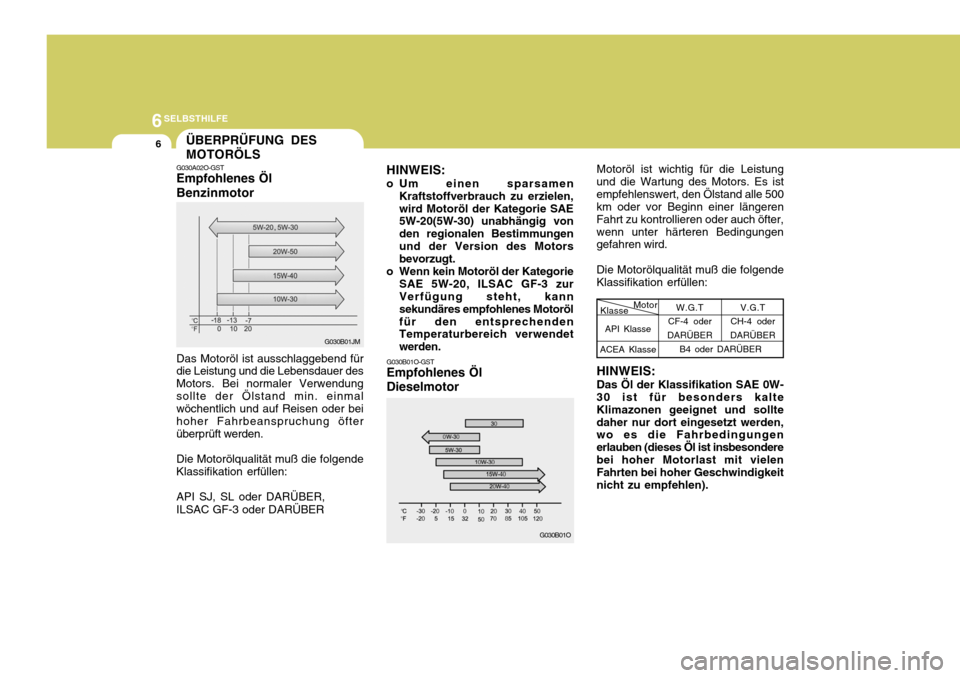

6ÜBERPRÜFUNG DES MOTORÖLS
HINWEIS: Das Öl der Klassifikation SAE 0W- 30 ist für besonders kalte Klimazonen geeignet und solltedaher nur dort eingesetzt werden, wo es die Fahrbedingungen erlauben (dieses Öl ist insbesonderebei hoher Motorlast mit vielen Fahrten bei hoher Geschwindigkeit nicht zu empfehlen).
API Klasse
ACEA Klasse Motor
Klasse W.G.T
CF-4 oder
DARÜBER V.G.T
CH-4 oder
DARÜBER
B4 oder DARÜBER
G030B01O
G030B01O-GST Empfohlenes Öl Dieselmotor
G030A02O-GST Empfohlenes Öl Benzinmotor
Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es istempfehlenswert, den Ölstand alle 500 km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter,wenn unter härteren Bedingungen gefahren wird. Die Motorölqualität muß die folgende Klassifikation erfüllen:
Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ, SL oder DARÜBER, ILSAC GF-3 oder DARÜBER G030B01JMHINWEIS:
o Um einen sparsamen Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig von den regionalen Bestimmungenund der Version des Motors bevorzugt.
o Wenn kein Motoröl der Kategorie SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenes Motorölfür den entsprechenden Temperaturbereich verwendet werden.

6
SELBSTHILFE
7

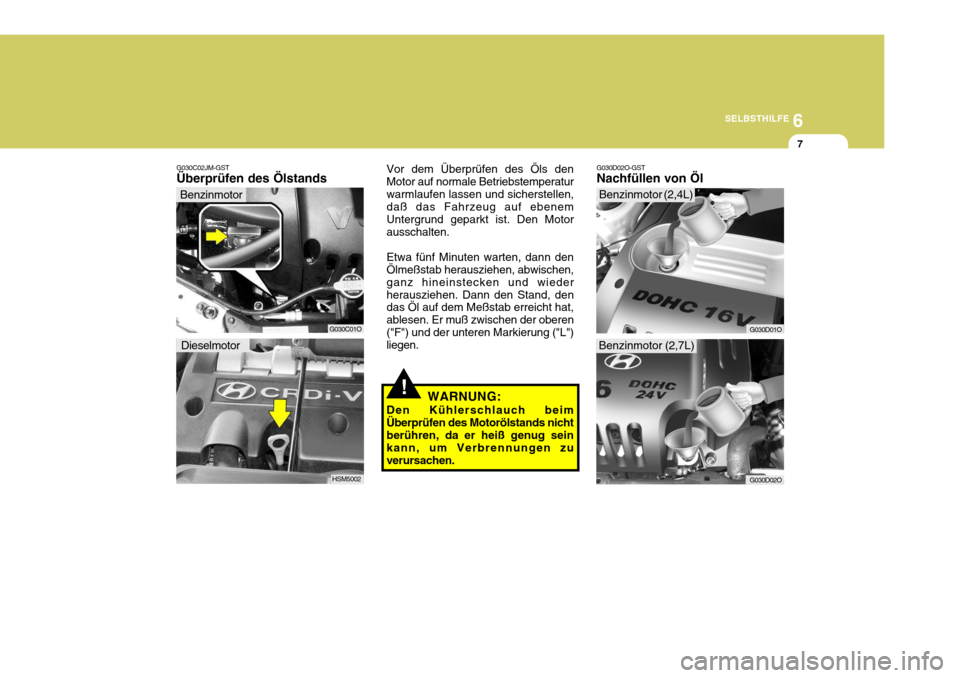

G030D02O-GST Nachfüllen von Öl
!
G030C02JM-GST Überprüfen des Ölstands
G030C01O
Benzinmotor
Dieselmotor
HSM5002Vor dem Überprüfen des Öls den Motor auf normale Betriebstemperaturwarmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motorausschalten. Etwa fünf Minuten warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken und wiederherausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen der oberen("F") und der unteren Markierung ("L") liegen.
WARNUNG:
Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genug sein kann, um Verbrennungen zuverursachen.
G030D01O
G030D02O
Benzinmotor (2,7L) Benzinmotor (2,4L)

6SELBSTHILFE
8
!
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf derZylinderwand. Durch hohen Unterdruck, der während des Motorbetriebs erzeugt wird, wirdetwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand,wird während des Verbrennungsprozesses durch die sehr heißen Verbrennungsgaseverbrannt.
o Der Ölverbrauch hängt in besonderem Maße von derViskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Beischwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten undhäufigem Beschleunigen und Abbremsen.
G350A01A-GSTÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Öl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motorsind wie folgt:Dieselmotor

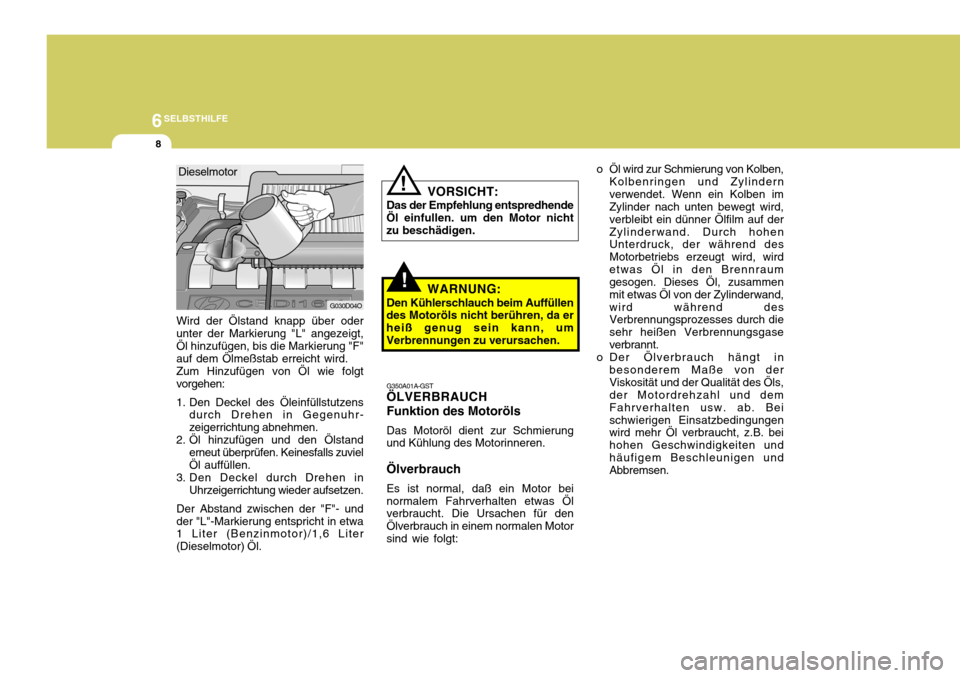

Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt,Öl hinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens durch Drehen in Gegenuhr- zeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfalls zuvielÖl auffüllen.
3. Den Deckel durch Drehen in
Uhrzeigerrichtung wieder aufsetzen.
Der Abstand zwischen der "F"- undder "L"-Markierung entspricht in etwa 1 Liter (Benzinmotor)/1,6 Liter (Dieselmotor) Öl.
G030D04O VORSICHT:
Das der Empfehlung entspredhende
Öl einfullen. um den Motor nicht zu beschädigen.
!
WARNUNG:
Den Kühlerschlauch beim Auffüllen
des Motoröls nicht berühren, da er heiß genug sein kann, umVerbrennungen zu verursachen.

6
SELBSTHILFE
9
!

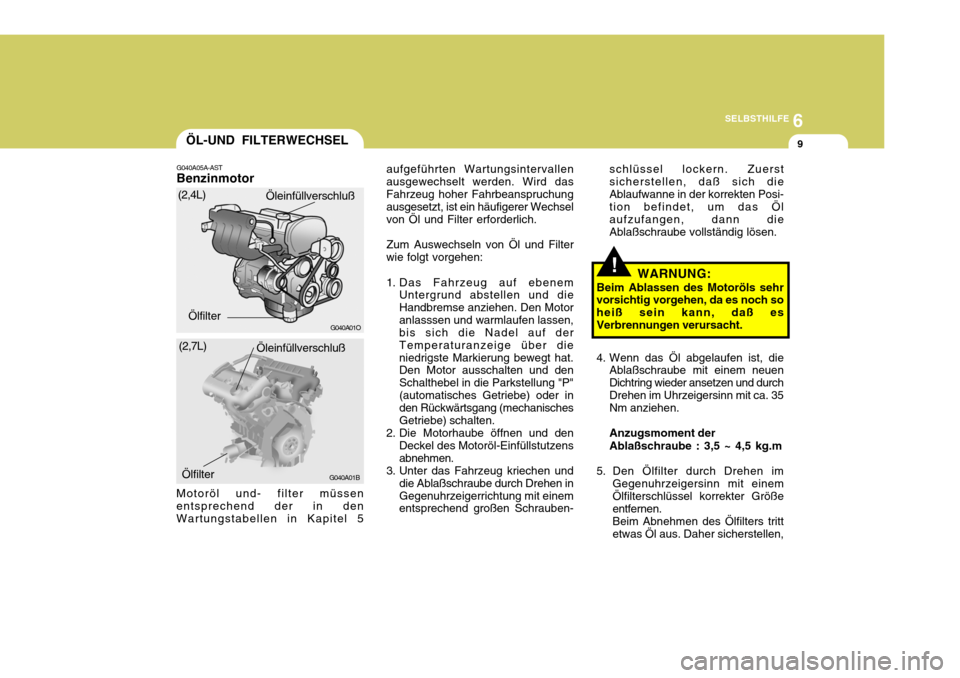

ÖL-UND FILTERWECHSEL
G040A05A-AST Benzinmotor aufgeführten Wartungsintervallen ausgewechselt werden. Wird dasFahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich.
Zum Auswechseln von Öl und Filter
wie folgt vorgehen:
1. Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Den Motoranlasssen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über dieniedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P"(automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzensabnehmen.
3. Unter das Fahrzeug kriechen und
die Ablaßschraube durch Drehen inGegenuhrzeigerrichtung mit einem entsprechend großen Schrauben-
G040A01O
G040A01B
(2,7L)
Ölfilter
(2,4L) ÖlfilterÖleinfüllverschluß
Motoröl und- filter müssen entsprechend der in den Wartungstabellen in Kapitel 5 schlüssel lockern. Zuerst sicherstellen, daß sich dieAblaufwanne in der korrekten Posi- tion befindet, um das Öl aufzufangen, dann dieAblaßschraube vollständig lösen.
WARNUNG:
Beim Ablassen des Motoröls sehr vorsichtig vorgehen, da es noch so heiß sein kann, daß esVerbrennungen verursacht.
4. Wenn das Öl abgelaufen ist, die Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durchDrehen im Uhrzeigersinn mit ca. 35 Nm anziehen. Anzugsmoment der Ablaßschraube : 3,5 ~ 4,5 kg.m
5. Den Ölfilter durch Drehen im Gegenuhrzeigersinn mit einem Ölfilterschlüssel korrekter Größe entfernen.Beim Abnehmen des Ölfilters trittetwas Öl aus. Daher sicherstellen,
Öleinfüllverschluß
