WARTUNG DES FAHRZEUGS
5
NR. 1 234 56 789 120
96
R I
RR
I I III
F030D02O-AST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL UND FILTER Siehe Hinweis (1)LUFTFILTERKRAFTSTOFFILTERPATRONEZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE, DREHSTROMGENERATOR & KLIMAANLAGE)GENERATORUNTERDRUCKPUMPEGENERATORÖL- & UNTERDRUCKSCHLAUCHKRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSEUNTERORUCKSCHLAUCH (FÜR EGR & DROSSELKLAPPENGEHÄUSE) 15 12
R I I IIIKILOMETER x 1000 MONATE30 24
R I
R
I I III 4536
RR
IIII 6048
R I
R
I I III 7560
R I I III 9072
RRR R I III 105
84
R I I III
Hinweis : (1) ALLE 500 KM ODER VOR BEGINN EINER LÄNGEREN FAHRT : "I"

5WARTUNG DES FAHRZEUGS
6
75 60I I I I I I I II I
R
F030C04O-AST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1)
ALLE 24 MONATE ODER 45.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R"
(2) ALLE 40.000 KM ÜBERPRÜFEN UND ALLE 100.000 KM AUSWECHSELN
(3) MIT LSD - ALLE 40.000 KM ÜBERPRÜFEN UND ALLE 80.000 KM AUSWECHSELN OHNE LSD - ALLE 40.000 KM ÜBERPRÜFEN 120
96
I
R I I I I I I I I II I I
R
I
NR.
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17 18 6048
I
R II I I I I I I II I I
R
I
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMEN KÜHLSYSTEM KÜHLMITTEL SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL BREMSSCHLÄUCHE, -LEITUNGEN BREMSFLÜSSIGKEIT HINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBEN AUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTEREN QUERLENKERS SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGE KÄLTEMITTEL KLIMAANLAGE KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE) VERTEILERGETRIEBE ÖLEN (ALLRADANTRIEB) HINTERACHSE ÖLEN (ALLRADANTRIEB) GELENKWELLE REINIGEN, SCHRAUBE WIEDER ANZIEHEN (ALLRADANTRIEB)
Siehe Hinweis (1)
KILOMETER x 1000 MONATE
Siehe Hinweis (2) Siehe Hinweis (3)
15 12
I I I I I I I II I
R 30 24
I
R II I I I I I I II I I
R
I 4536
I I I I I I I II I
R 90 72
I
R I
R II I I I I II I I
R
I 105
84
I I I I I I I II I
R
Benzinmotor Dieselmotor

5
WARTUNG DES FAHRZEUGS
7WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTER ZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBENHINTERRADBREMSTROMMELN/-BELÄGE/HANDBREMSE LENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/ KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLKLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE) VERTEILERGETRIEBE ÖLEN (ALLRADANTRIEB)*1 HINTERACHSE ÖLEN (ALLRADANTRIEB) *1
F040A04O-GST Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte
häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich WARTUNGR R RRII II
R RRR R WARTUNGSINTERVALL
ALLE 7.500 KM ODER ALLE 6 MONATE HÄUFIGER HÄUFIGER ALLE 60.000 KM ODER ALLE 48 MONATEHÄUFIGERHÄUFIGER HÄUFIGER ALLE 15.000 KM ODER ALLE 12 MONATE ALLE 100.000 KM ALLE 45.000 KM HÄUFIGERALLE 40.000 KMALLE 40.000 KMALLE 80.000 KM
STARKE FAHRZEUGBEANSPRUCHUNG
A - Wiederholte Kurzstreckenfahrten unter 8 km bei normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost
B - Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter E - Fahren in sandigen Gegenden
F - Fahrten in Gegenden mit starkem Verkehrsaufkommen bei 32°C
G - Bergauf-, Bergabfahrten oder Fahrten auf Gebirgsstraßen
H - Ziehen eines Anhängers oder Verwenden eines Campers oder
eines Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K - Häufige Stop-and-Go-Fahrten SPRUCHUNG
A, B, C, D, E, F, G, H, I, K A, B, C, F, H, I, J C, EB, HD, E, F, GC, D, G, HC, D, G, H C, D, E, FC, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, IC, EC, E, G, I C, E, G, I
MIT LSD OHNE LSD
Benzinmotor Dieselmotor
*1. Verteilergetriebeöl und Hinterachsöl müssen stets gewechselt werden, wenn sie mit Wasser vermischt wurden.

5WARTUNG DES FAHRZEUGS

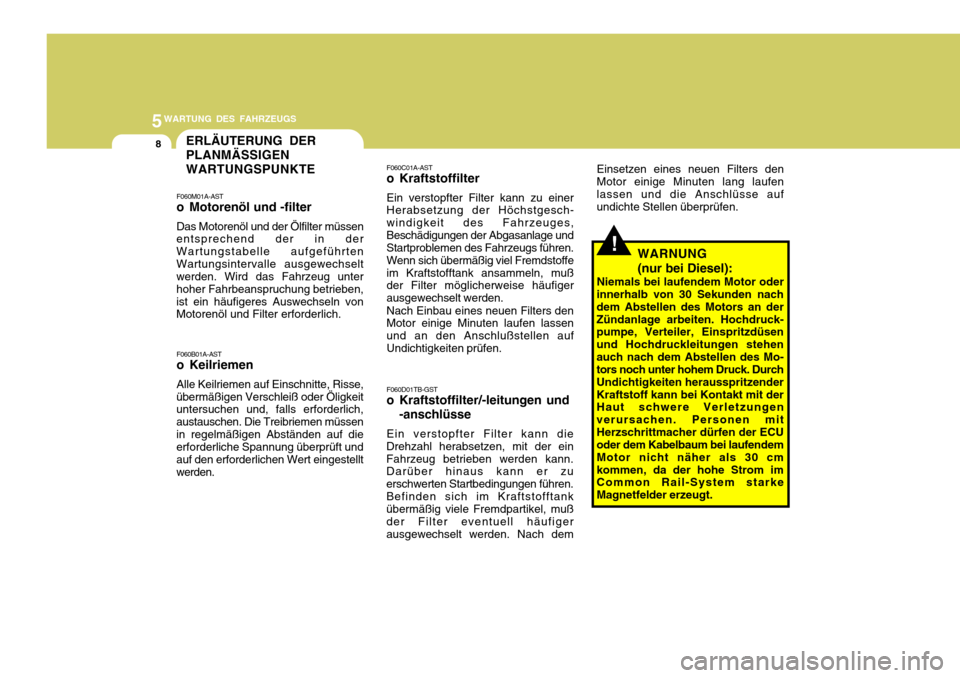

8ERLÄUTERUNG DER PLANMÄSSIGENWARTUNGSPUNKTE
!
F060C01A-AST
o Kraftstoffilter Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgesch- windigkeit des Fahrzeuges,Beschädigungen der Abgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffeim Kraftstofftank ansammeln, muß der Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassen und an den Anschlußstellen aufUndichtigkeiten prüfen. F060D01TB-GST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die
Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwerten Startbedingungen führen.Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell häufigerausgewechselt werden. Nach dem
F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse,
übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austauschen. Die Treibriemen müssenin regelmäßigen Abständen auf die erforderliche Spannung überprüft und auf den erforderlichen Wert eingestelltwerden. Einsetzen eines neuen Filters denMotor einige Minuten lang laufenlassen und die Anschlüsse auf undichte Stellen überprüfen.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an derZündanlage arbeiten. Hochdruck- pumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehenauch nach dem Abstellen des Mo- tors noch unter hohem Druck. Durch Undichtigkeiten herausspritzenderKraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mitHerzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cmkommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen
entsprechend der in der Wartungstabelle aufgeführtenWartungsintervalle ausgewechselt werden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben,ist ein häufigeres Auswechseln von Motorenöl und Filter erforderlich.

5
WARTUNG DES FAHRZEUGS
9
F060J01A-AST
o Zündkerzen (Benzinmotor) Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen. F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie
Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen. Beschädigte Teileauswechseln.
F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der
in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden.
F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof- ftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen.Sicherstellen, daß ein neuer Kraftstoffdampfschlauch oder Kraftstofftankdeckel richtig eingebautwird. F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden.
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärmeverzug und mechanischeBeschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sichin der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchsdaraufhin überprüfen, ob er mit einer Wärmequelle oder einem sich bewegenden Teil in Berührung kommt,das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauch-schellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Beieinem Anzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechseltwerden.
F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in
Verbindung stehenden Teile auf Verschleiß und Beschädigungkontrollieren. Defekte Teile ersetzen.

5WARTUNG DES FAHRZEUGS
10
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in der Wartungstabelle auswechseln. HINWEIS: Bei niedrigem Ölstand vor dem Hinzufügen von Öl den Behälter zuerst auf mögliche undichte Stellen untersuchen. Nicht zuvielÖl einfüllen.
F070H01A-AST
o Hinterradbremstrommeln und-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch undübermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem, z.B.
Handbremshebel, Kabel usw. über-prüfen. Genauere Wartungs- anweisungen sind dem Werkstatt- handbuch zu entnehmen. F070J01A-AST o Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen.
F070E05A-AST
o Automatikgetriebeöl Der Ölstand muß im Bereich "HOT" auf dem Meßstab liegen, wenn der Motor und das Getriebe die normaleBetriebstemperatur erreicht haben. Den Automatikgetriebeölstand bei laufendem Motor und Getriebe in Neu-tral mit angezogener Feststellbremse kontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von der Hyundai Motor Co. zugelassene Markenverwenden. F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse, Beeinträcht- igung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teilesofort auswechseln. F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"-und "MAX"-Markierung befinden. Nur Bremsflüssigkeit mit der DOT 3 oder DOT 4-Spezifikation verwenden.
F070L01A-AST
o Befestigungsschrauben derAufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebeneAnzugsmoment nachziehen.

5
WARTUNG DES FAHRZEUGS
11
F070M01A-AST
o Lenkung, Gestänge und Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad
auf übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigungüberprüfen. Die Staub- schutzfaltenbälge und Kugelgelenke auf Qualitätsminderung, Risse oderBeschädigung untersuchen. Be- schädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und Schläuche
Die Servolenkpumpe und die
Schläuche auf Undichtigkeit undBeschädigung prüfen. Beschädigte oder undichte Teile sofortauswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung und richtigeSpannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschädigungüberprüfen. Beschädigte Teile auswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit und Beschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage ent-sprechend dem jeweiligen Werkstatt- handbuch prüfen.

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen ........................................... 6-5
Überprüfung des Motoröls ............................................ 6-6
Öl-und Filterwechsel ..................................................... 6-9 Überprüfung und Auswechslung des Motorkühlmittels 6-12
Zündkerzen ................................................................. 6-15
Auswechseln des Luftfilters .........................................6-17
Überprüfung des Getriebeöls (Schaltgetriebe) ............6-21
Überprüfung des Getriebeöls (Automatikgetriebe)...... 6-22
Überprüfung der Bremsen ........................................... 6-24
Pflege der K limaanlage................................................ 6-26
Auswechseln des K limaanlagenfilters.........................6-27
Überprüfung der Keilriem en ......................................... 6-30
Überprüfung und Auswechslung der Sicherungen ......6-31
Überprüfung der Batterie ............................................. 6-33
Servolenkungsflüssigkeitsst and ..................................6-35
Kraftstoffilter Entwässern (D ieselmotor) ......................6-36
Einstellen der Sc heinwerfer ......................................... 6-37
Auswechseln der Glühlam pe ....................................... 6-38
Wattzahl der G lübirnen ................................................ 6-45
Beschreibung der Sicherungstafel ...............................6-46
