2005 Hyundai Santa Fe Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
30KINDERRÜCKHALTESYSTEM
B230A03P-AST Kinder, die im Fahrzeug mitgenommen
werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein,um das Verletzungsrisiko im Falle eines Unfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zuverringern. Wie Unfallstatistiken ergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitzangeschnallt sind, als wenn sie auf dem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenenSicherheitsgurte verwenden.
Sie sind gesetzlich dazu verpflichtet,
Sicherheitssysteme für Kindermitzuführen. Wenn kleine Kinder im Fahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheits-sitz) vorhanden sein. Kinder können bei einem
Zusammenstoß verletzt werden, wenn die Sicherungssysteme nicht richtig eingestellt sind. Für kleinere Kinderund Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vor dem Kauf eines bestimmtenKinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeug und zu den vorhandenen
!
B220C02A-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloß drücken. B220D01O-1
WARNUNG:
Beim Anlegen der äußeren oder
des mittleren Sicherheitsgurtsdarauf achten, daß sie in die korrekten Gurtschlösser gesteckt werden, um den besten Schutzdurch das Sicherheitsgurtsystem zu gewährleisten und die korrekte Funktion sicherzustellen.
o Nach dem Entriegeln der
Metallzunge (a) und des Gurt-schlosses (b) die Metallzunge (a)in den Sicherheitsgurtclip stecken, um Geräusche während der Fahrt zu vermeiden.
o Die Metallasche (a) und das
Gurtschloß (b) nach demUmklappen der Rücksitzlehnen sofort wieder anbringen.
B220D03O
(a)
(b)

1
EIGENSCHAFTEN DES HYUNDAI
31
!WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf demvorderen Beifahrersitz anbringen.Wenn im Falle eines Unfalls derzusätzliche Airbag auf der B eifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind, das ineinem auf dem Vordersitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwerverletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur aufdem Rücksitz verwenden.
Sicherheitsgurten paßt und für Ihr Kindgeeignet ist. Zum Einbau desKinderrückhaltesystems die Herstelleranweisungen befolgen.
o Da ein Sicherheitsgurt bzw.
Kinderrückhaltesystem sehr heiß werden kann, wenn es in einemgeschlossenen Fahrzeug verbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen,bevor ein Kind hineingesetzt wird.
o Wird das Kinder-Rückhaltesystem nicht benutzt, so ist es mit einem Sicherheitsgurt zu befestigen,damit es bei einem plötzlichen Halt bzw. einem Unfall nicht nach vorne geschleudert wird.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf demRücksitz sitzen und mit den vorhandenen Becken-/ Schultergurten gesichert werden.
o Dabei darauf achten, daß der Schultergurt in der Mitte überder Schulter verläuft und nichtam Hals anliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist esmöglicherweise einfacher, den Schultergurt zu plazieren.Der Beckengurt des Sicherheitsgurtes bzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer soniedrig wie möglich auf den Hüften des Kindes und so straff wie möglich plaziert werden.
o Wenn der Sicherheitsgurt nicht korrekt um das Kind gelegtwerden kann, empfehlen wir dieVerwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz aufstehen oder darauf knien.
o Niemals eine Säuglingstrage- schale oder einenKindersicherheitssitz verwenden,der über eine Sitzlehne gehakt wird; hierbei besteht im Falle eines Unfalls keine ausreichendeSicherheit.

1EIGENSCHAFTEN DES HYUNDAI
32

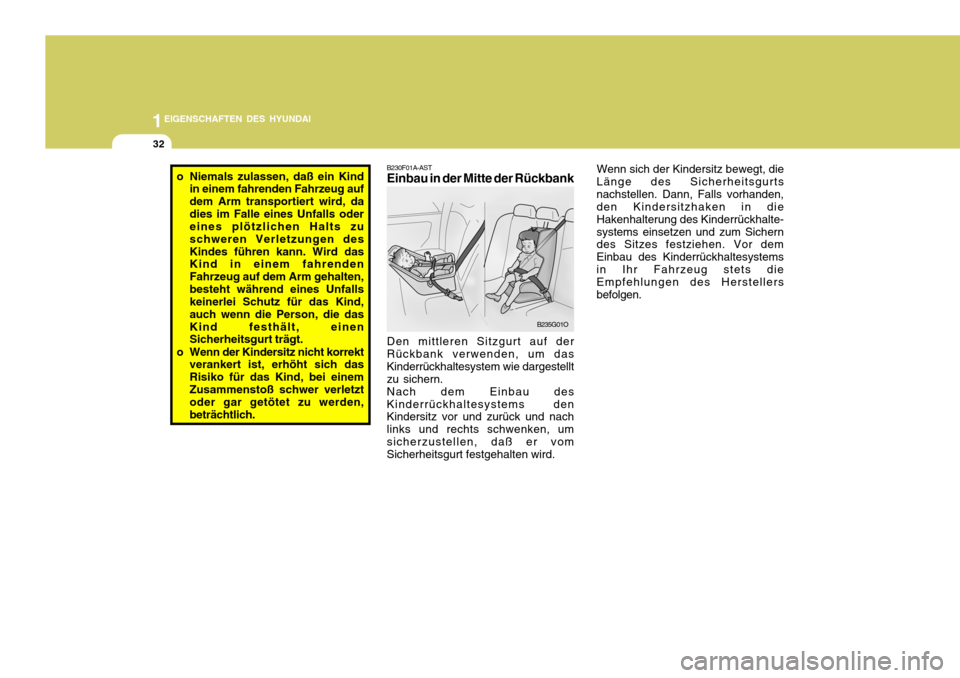

Wenn sich der Kindersitz bewegt, die
Länge des Sicherheitsgurts nachstellen. Dann, Falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrückhaltesystemsin Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen.
B230F01A-AST Einbau in der Mitte der Rückbanko Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug auf dem Arm transportiert wird, dadies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen desKindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten,besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die dasKind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko für das Kind, bei einemZusammenstoß schwer verletzt oder gar getötet zu werden, beträchtlich. B235G01O
Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestelltzu sichern.Nach dem Einbau desKinderrückhaltesystems den Kindersitz vor und zurück und nach links und rechts schwenken, umsicherzustellen, daß er vom Sicherheitsgurt festgehalten wird.

1
EIGENSCHAFTEN DES HYUNDAI
33

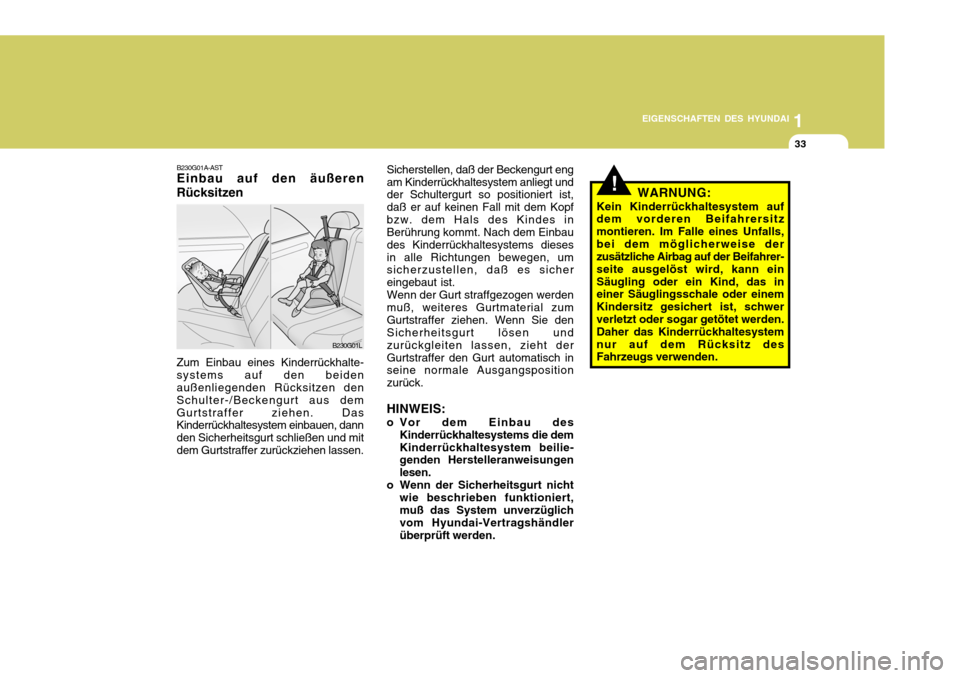

B230G01A-AST Einbau auf den äußeren
Rücksitzen Zum Einbau eines Kinderrückhalte- systems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus demGurtstraffer ziehen. Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mitdem Gurtstraffer zurückziehen lassen.
B230G01L Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopfbzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbau des Kinderrückhaltesystems diesesin alle Richtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist.Wenn der Gurt straffgezogen werdenmuß, weiteres Gurtmaterial zumGurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen und zurückgleiten lassen, zieht derGurtstraffer den Gurt automatisch in seine normale Ausgangsposition zurück.
HINWEIS:
o Vor dem Einbau des Kinderrückhaltesystems die dem Kinderrückhaltesystem beilie- genden Herstelleranweisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert,muß das System unverzüglich vom Hyundai-Vertragshändler überprüft werden.
!WARNUNG:
Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz montieren. Im Falle eines Unfalls,bei dem möglicherweise der zusätzliche Airbag auf der Beifahrer- seite ausgelöst wird, kann einSäugling oder ein Kind, das in einer Säuglingsschale oder einem Kindersitz gesichert ist, schwerverletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.

1EIGENSCHAFTEN DES HYUNDAI
34

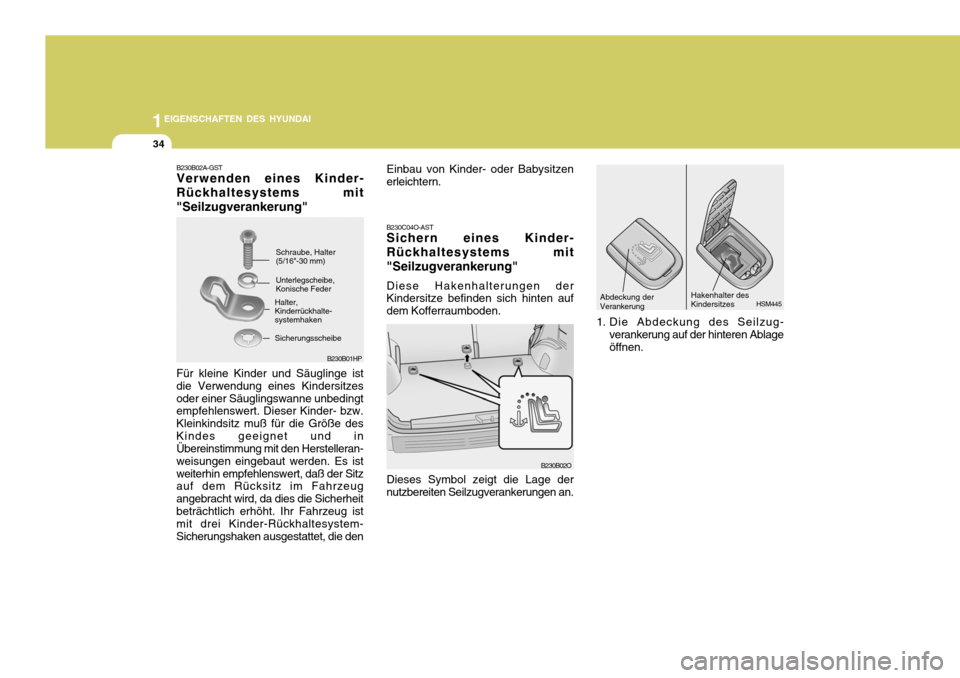

1. Die Abdeckung des Seilzug-
verankerung auf der hinteren Ablage öffnen. HSM445
Abdeckung der Verankerung
Hakenhalter desKindersitzes
B230C04O-AST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Diese Hakenhalterungen der Kindersitze befinden sich hinten auf dem Kofferraumboden. Dieses Symbol zeigt die Lage der nutzbereiten Seilzugverankerungen an.
B230B02O
Einbau von Kinder- oder Babysitzen erleichtern.
B230B01HP
B230B02A-GST Verwenden eines Kinder-
Rückhaltesystems mit "Seilzugverankerung"
Schraube, Halter (5/16"-30 mm) Unterlegscheibe, Konische Feder
Halter,Kinderrückhalte- systemhaken
Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzesoder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe desKindes geeignet und in Übereinstimmung mit den Herstelleran- weisungen eingebaut werden. Es istweiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeug angebracht wird, da dies die Sicherheitbeträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem- Sicherungshaken ausgestattet, die den Sicherungsscheibe

1
EIGENSCHAFTEN DES HYUNDAI
35
!

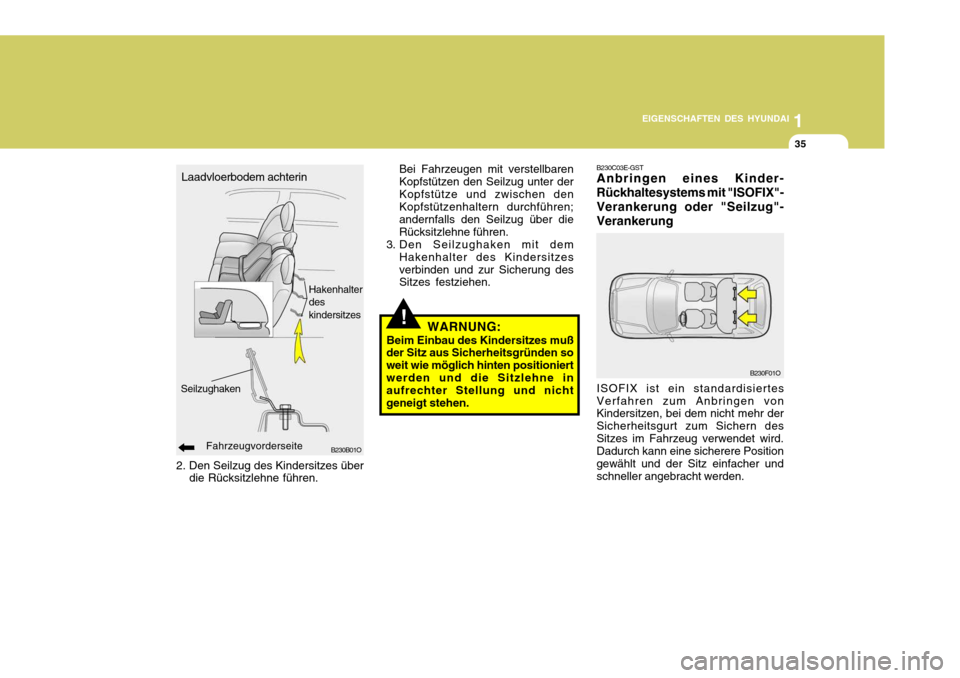

B230B01OFahrzeugvorderseite
Seilzughaken
Laadvloerbodem achterin
Hakenhalter des kindersitzes
2. Den Seilzug des Kindersitzes überdie Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über dieRücksitzlehne führen.
3. Den Seilzughaken mit dem
Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.
WARNUNG:
Beim Einbau des Kindersitzes muß
der Sitz aus Sicherheitsgründen so weit wie möglich hinten positioniertwerden und die Sitzlehne in aufrechter Stellung und nicht geneigt stehen.
B230C03E-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung
ISOFIX ist ein standardisiertes
Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern desSitzes im Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher undschneller angebracht werden. B230F01O

1EIGENSCHAFTEN DES HYUNDAI
36

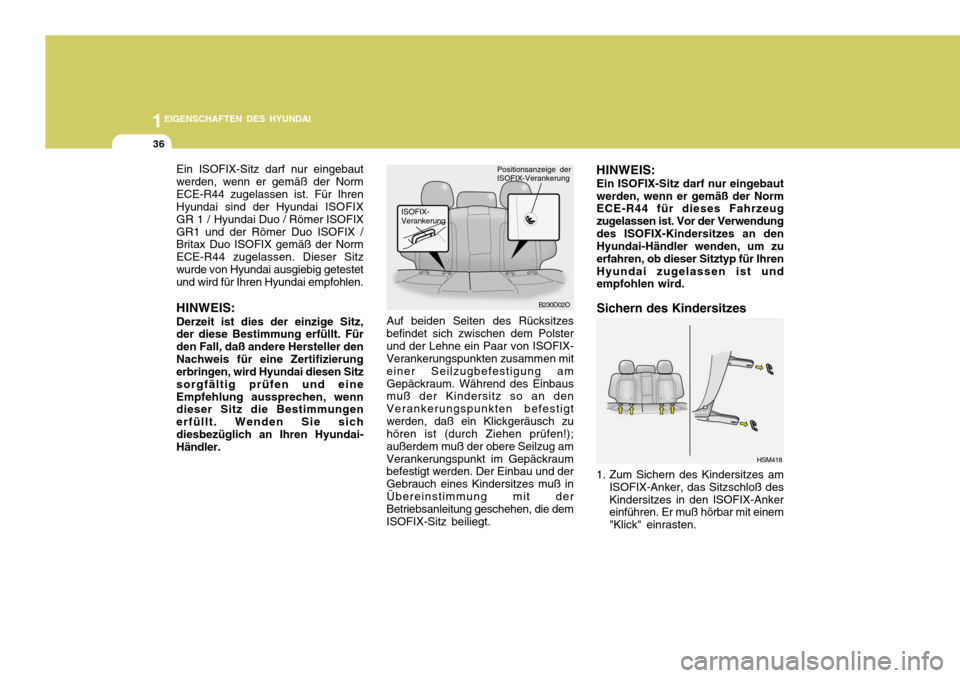

Sichern des Kindersitzes
HSM418
HINWEIS:Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeug zugelassen ist. Vor der Verwendungdes ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zu erfahren, ob dieser Sitztyp für IhrenHyundai zugelassen ist und empfohlen wird.
1. Zum Sichern des Kindersitzes am ISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem "Klick" einrasten.
Auf beiden Seiten des Rücksitzes befindet sich zwischen dem Polsterund der Lehne ein Paar von ISOFIX- Verankerungspunkten zusammen mit einer Seilzugbefestigung amGepäckraum. Während des Einbaus muß der Kindersitz so an den Verankerungspunkten befestigtwerden, daß ein Klickgeräusch zu hören ist (durch Ziehen prüfen!); außerdem muß der obere Seilzug amVerankerungspunkt im Gepäckraum befestigt werden. Der Einbau und der Gebrauch eines Kindersitzes muß inÜbereinstimmung mit der Betriebsanleitung geschehen, die dem ISOFIX-Sitz beiliegt. B230D02O
ISOFIX- Verankerung
Positionsanzeige der ISOFIX-VerankerungEin ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der NormECE-R44 zugelassen ist. Für Ihren Hyundai sind der Hyundai
ISOFIX
GR 1 / Hyundai Duo / Römer ISOFIX GR1 und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der Norm ECE-R44 zugelassen. Dieser Sitzwurde von Hyundai ausgiebig getestet und wird für Ihren Hyundai empfohlen. HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller denNachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eineEmpfehlung aussprechen, wenn dieser Sitz die Bestimmungen erfüllt. Wenden Sie sichdiesbezüglich an Ihren Hyundai- Händler.

1
EIGENSCHAFTEN DES HYUNDAI
37

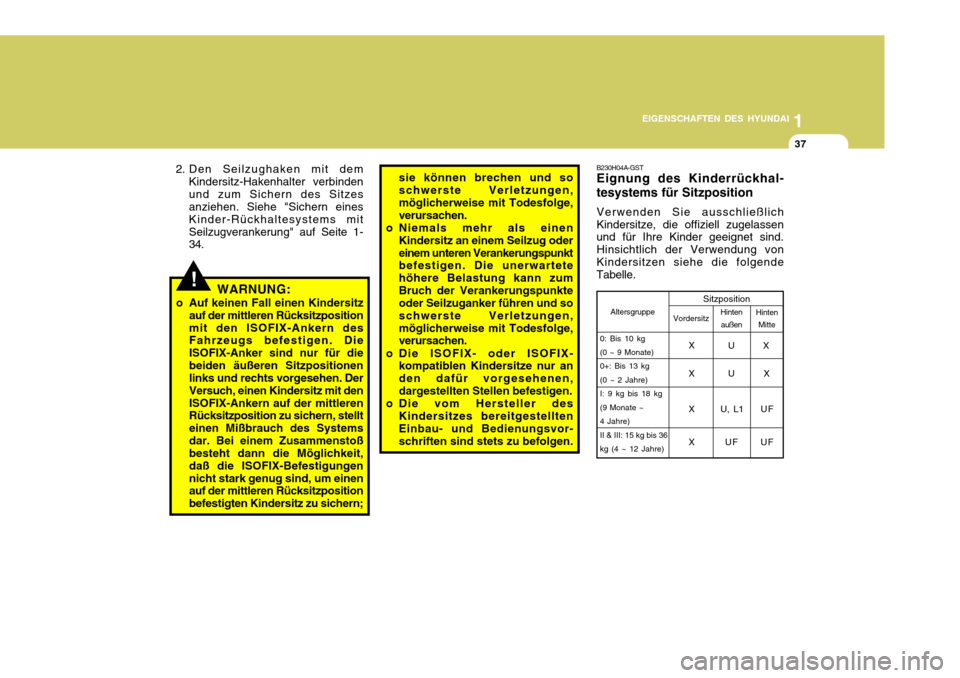

sie können brechen und so schwerste Verletzungen, möglicherweise mit Todesfolge,verursachen.
o Niemals mehr als einen Kindersitz an einem Seilzug odereinem unteren Verankerungspunkt befestigen. Die unerwartete höhere Belastung kann zumBruch der Verankerungspunkte oder Seilzuganker führen und so schwerste Verletzungen,möglicherweise mit Todesfolge, verursachen.
o Die ISOFIX- oder ISOFIX- kompatiblen Kindersitze nur an den dafür vorgesehenen,dargestellten Stellen befestigen.
o Die vom Hersteller des
Kindersitzes bereitgestellten Einbau- und Bedienungsvor- schriften sind stets zu befolgen.
!WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposition mit den ISOFIX-Ankern des Fahrzeugs befestigen. Die ISOFIX-Anker sind nur für diebeiden äußeren Sitzpositionen links und rechts vorgesehen. Der Versuch, einen Kindersitz mit denISOFIX-Ankern auf der mittleren Rücksitzposition zu sichern, stellt einen Mißbrauch des Systemsdar. Bei einem Zusammenstoß besteht dann die Möglichkeit, daß die ISOFIX-Befestigungennicht stark genug sind, um einen auf der mittleren Rücksitzposition befestigten Kindersitz zu sichern;
2. Den Seilzughaken mit dem
Kindersitz-Hakenhalter verbindenund zum Sichern des Sitzes anziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mitSeilzugverankerung" auf Seite 1- 34. B230H04A-GSTEignung des Kinderrückhal- tesystems für Sitzposition Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen und für Ihre Kinder geeignet sind. Hinsichtlich der Verwendung vonKindersitzen siehe die folgende Tabelle.
HintenMitte
Altersgruppe Sitzposition
UX
XUX
X U, L1 U F XU FUF
Hinten
außen
Vordersitz
0: Bis 10 kg (0 ~ 9 Monate) 0+: Bis 13 kg (0 ~ 2 Jahre)I: 9 kg bis 18 kg(9 Monate ~4 Jahre)II & III: 15 kg bis 36 kg (4 ~ 12 Jahre) X
