2005 Hyundai Santa Fe Betriebsanleitung (in German)

6SELBSTHILFE
42

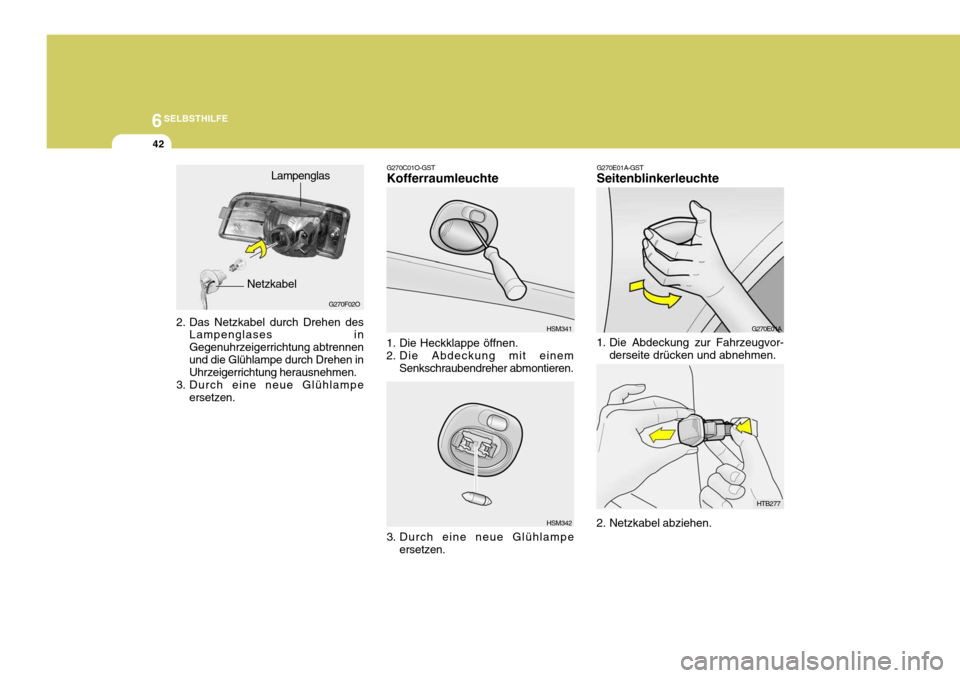

G270E01A-GST Seitenblinkerleuchte
1. Die Abdeckung zur Fahrzeugvor- derseite drücken und abnehmen. G270E01A
HTB277
2. Netzkabel abziehen.
2. Das Netzkabel durch Drehen des Lampenglases in Gegenuhrzeigerrichtung abtrennenund die Glühlampe durch Drehen in Uhrzeigerrichtung herausnehmen.
3. Durch eine neue Glühlampe ersetzen. G270F02O
NetzkabelLampenglas
HSM342
G270C01O-GST Kofferraumleuchte
1. Die Heckklappe öffnen.
2. Die Abdeckung mit einem Senkschraubendreher abmontieren. HSM341
3. Durch eine neue Glühlampe ersetzen.

6
SELBSTHILFE
43

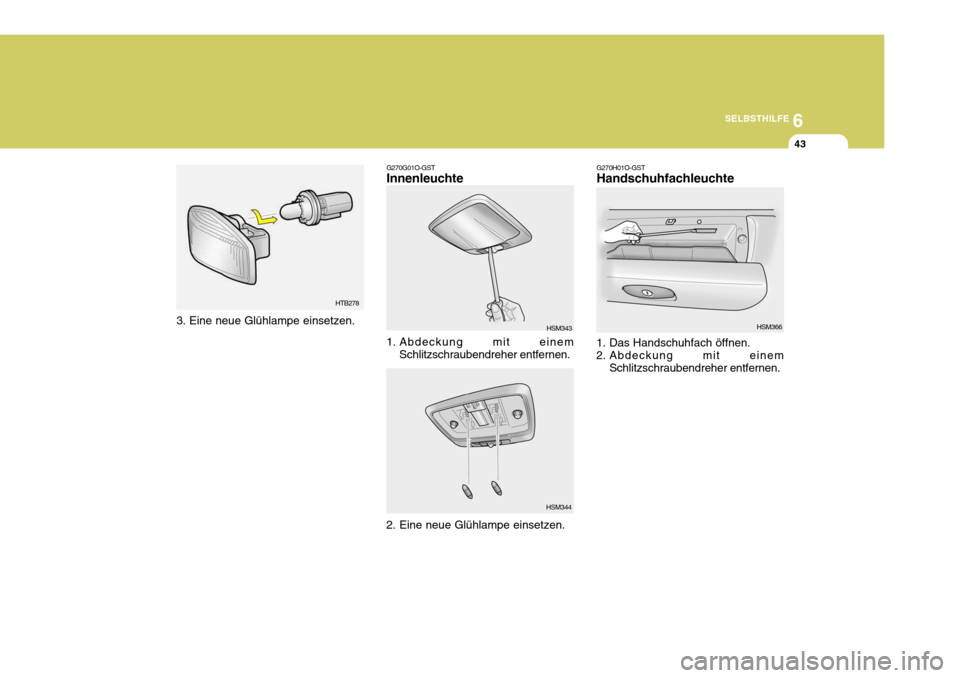

G270G01O-GST Innenleuchte
HSM343
1. Abdeckung mit einem Schlitzschraubendreher entfernen.
HSM344
2. Eine neue Glühlampe einsetzen.
HTB278
3. Eine neue Glühlampe einsetzen.
G270H01O-GST Handschuhfachleuchte
1. Das Handschuhfach öffnen.
2. Abdeckung mit einem Schlitzschraubendreher entfernen. HSM366

6SELBSTHILFE
44

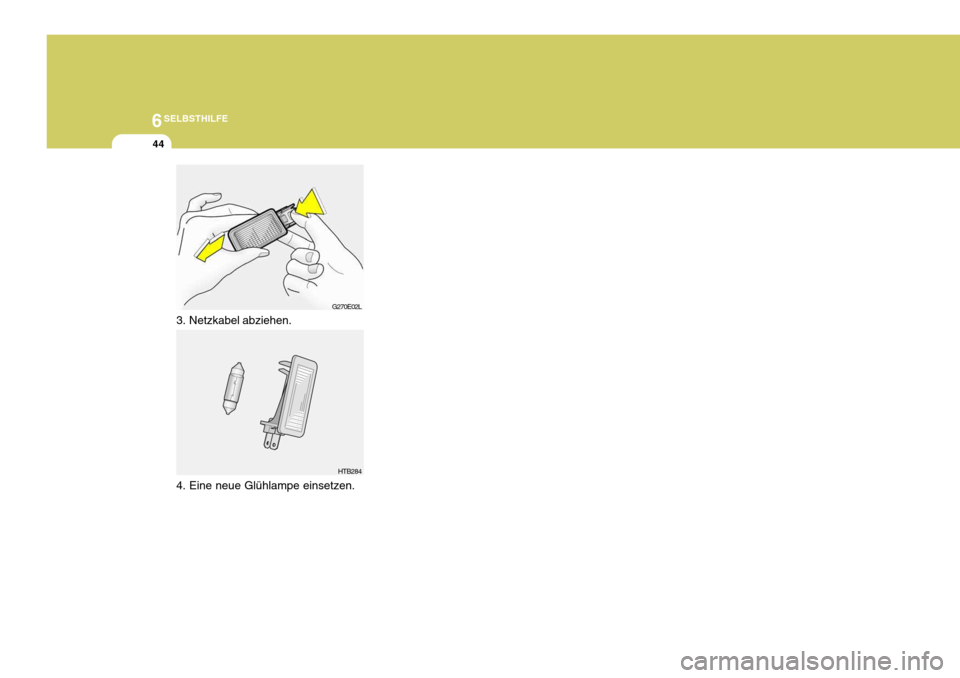

G270E02L
HTB284
3. Netzkabel abziehen.
4. Eine neue Glühlampe einsetzen.

6
SELBSTHILFE
45
Wattzahl
5
55/60
21 105
10 27 55
9
10 11 12 13 Buchsentyp
S8,5/8,5
W-2
BAU15s BA15d BA15s
W2,1 x 9,5D
BA15s
Buchsentyp
S8,5/8,5
P43t
BAU15s
BA9s BA9s
S8,5/8,5 PG13
W2,1 x 9,5DW2,1 x 4,6D
Nr.
1 2 3 45 6 7 8 Wattzahl
10 16 21
21/5
215
21

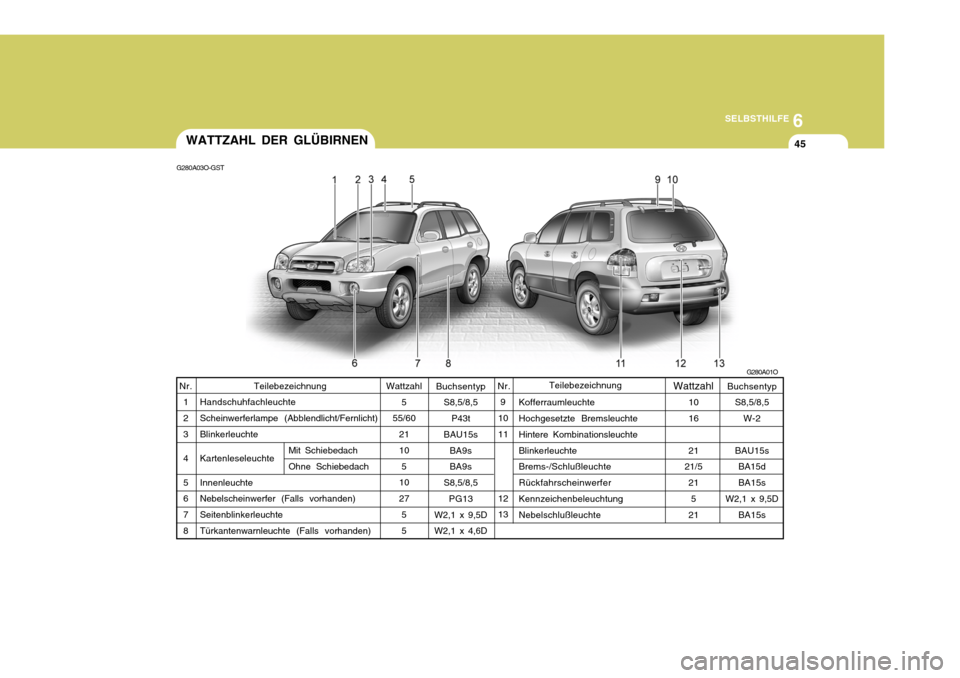

WATTZAHL DER GLÜBIRNEN
G280A03O-GST
G280A01O
Teilebezeichnung
Handschuhfachleuchte Scheinwerferlampe (Abblendlicht/Fernlicht) Blinkerleuchte KartenleseleuchteInnenleuchte Nebelscheinwerfer (Falls vorhanden) Seitenblinkerleuchte Türkantenwarnleuchte (Falls vorhanden) Nr.
Mit Schiebedach Ohne Schiebedach
Teilebezeichnung
Kofferraumleuchte Hochgesetzte Bremsleuchte Hintere Kombinationsleuchte Blinkerleuchte Brems-/Schlußleuchte Rückfahrscheinwerfer Kennzeichenbeleuchtung Nebelschlußleuchte

6SELBSTHILFE
46BESCHREIBUNG DER SICHERUNGSTAFEL
G200C02O-AST Motorraum
G200C01O
HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr
Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten. SICHERUN-
GSWERT
140A50A 50A40A30A30A40A 30A 40A20A15A10A 10A 20A20A10A15A20A 10A 10A10A GESCHÜTZTE BAUTEILE
GeneratorSchlußleuchtenrelais, Sicherungen 11 bis 17, StromanschlußAnlasserrelais, ZündschalterA/C-Sicherung, GebläserelaisABS-Steuermodul, Entlüftungsstecker ABS-Steuermodul, Entlüftungsstecker MotorsteuerrelaisFensterheberrelais, Sicherung 26KühlerlüfterrelaisKondensatorlüfterrelais Nebelscheinwerferrelais Linker Scheinwerfer, Instrumentenblock, DRL-SteuermodulRechter ScheinwerferZündaussetzersensor, Lambda-SondeEinspritzdüseCheck Engine Leuchte, ECM, PCM Kraftstoffpumpenrelais, ECM, TCM, Generator, PCM ATM-Steuerrelais, 4WD-SteuermodulHupenrelaisA/C-RelaisPCM, ECM
ALT B+
IGN
BLR
ABS.1 ABS.2 ECUP/W
RAD FAN
C/FAN
FRT FOG H/LP(LH)
H/LP(RH) ECU #1 ECU #2 ECU #3
ECU(B+) ATM
HORN A/C
ST SIG
SCHMEL-
ZGLIED
SICHE-
RUNGS
BESCHREIBUNG

6
SELBSTHILFE
47
G200E01O-AST Innere Tafel
G200E01O-A
SICHERUN-GSWERT 20A 10A15A10A10A 25A 10A10A10A10A10A 15A 20A10A10A25A20A 30A 10A15A 10A10A10A 10A 10A20A 10A10A15A 10A 20A
SICHE-
RUNGS
F1F2F3F4F5F6 F7 F8F9
F10F11F12 F13 F14F15F16F17F18 F19 F20 F21F22F23F24 F25 F26 F27F28F29F30 F31GESCHÜTZTE BAUTEILE
Zigarettenanzünder und Steckdose Audio, elektrisch verstellbarer Außenspiegel Digitaluhr, Hintere SteckdoseGeschwindigkeitsreglerScheinwerferrelaisSitzheizungHeckscheibenwischermotorsteuerung Heckscheibenheizung, elektrisch verstellbarer Außenspiegel Klimaanlagensteuerung, Schiebedachsteuerung, elektrischer ChromspiegelNebelschlußleuchteDeckenleuchte, Türwarnschalter, Türleuchte, Manuelle A/C-Steuerung, Homelink-SteuerungDigitaluhr, ETACM, Audio, SireneAMP-Lautsprecher Bremslicht, Datenübertragungsstecker, Multifunktionsprüfstecker WarnblinkanlageElektrisch verstellbarer Sitz, HeckscheibenwischermotorsteuerungSchiebedachsteuerungHeckscheibenheizungsrelaisInstrumentenblock, Vorerregungswiderstand, ETACM, Automatischer Lichtsensor, DRL-Steuermodul, Generator SRS-SteuermodulECM (V6 2,7L), PCM (I4 mit A/T), ECM (I4 mit M/T)Instrumentenblock (Airbag-Anzeige)ABS-Steuermodul, G-Sensor, Entlüftungsstecker, 4WD-SteuermodulBlinkerleuchten Rückfahrscheinwerfer, TCM, Fahrgeschwindigkeitssensor, ETS-Steuermodul, ZündaussetzersensorTürverriegelungs-/-entriegelungsrelais, Schlüsselverriegelungs-/-entriegelungsrelaisSchluß- und Parkleuchte (links), Blinkerleuchte, KennzeichenleuchteSchluß- und Parkleuchte (rechts), Nebelscheinwerferrelais, SchalterbeleuchtungETS-Steuermodul (V6 3,5L), Ausfallsicherheitsrelais Kühlerlüfterrelais, Kondensatorlüfterrelais Scheibenwischermotor, Wischerrelais, Waschanlagenmotor

Abgasreinigungsanlage................................................ 7-2
EGR-system ................................................................ 7-3
Katalysator ................................................................... 7-3
7
ABGASREINIGUNGSSYSTEM
7

7ABGASREINIGUNGSSYSTEM
2ABGASREINIGUNGSANLAGE
H010D01A-AST
3. Auspuff-Abgasreinigungs-Anlage
Dieses System wurde in ein
hochwirksames System zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert. Magnetventil Die elektronische Motorsteuerung
sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo- tor nicht seine Betriebstemperaturerreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmem Motor und normalem Fahrbetrieb öffnetsich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführtwerden.
H010A01A-GST Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltendenAbgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben voneinem Hyundai-Vertragshändler überprüft und gewartet werden. H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C01Y-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehendenKraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmtenBetriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe demAnsaugsystem des Motors zugeführt werden.
