2005 Hyundai Santa Fe Betriebsanleitung (in German)

6SELBSTHILFE
34ÜBERPRÜFUNG DER ELEKTRISCHENKÜHLGEBLÄSE
!
G220A01A-AST

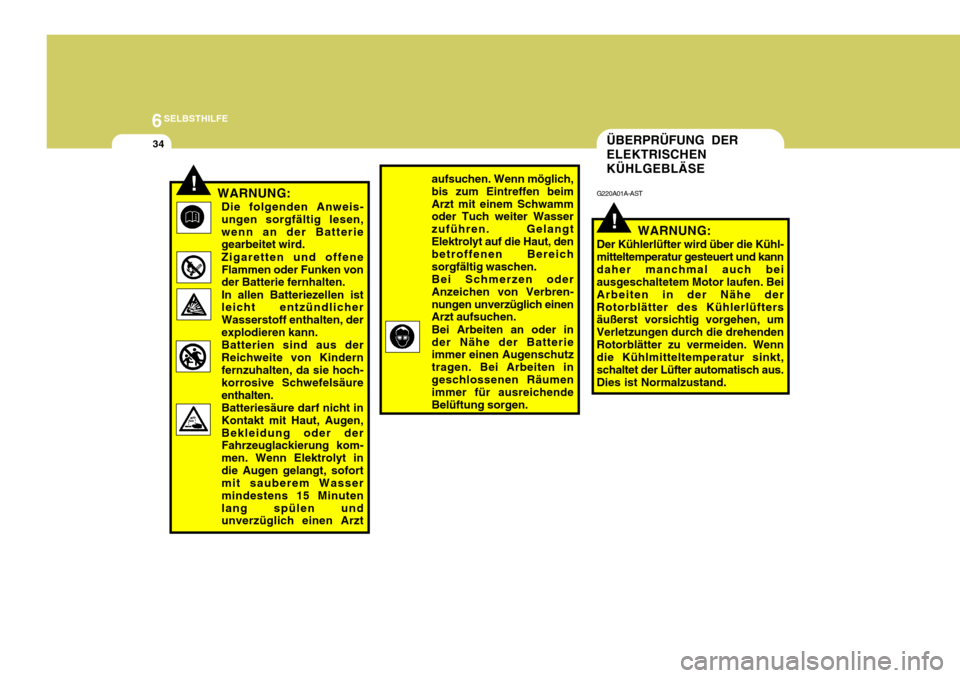

WARNUNG:
Der Kühlerlüfter wird über die Kühl- mitteltemperatur gesteuert und kanndaher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe derRotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus.Dies ist Normalzustand.!WARNUNG: Die folgenden Anweis- ungen sorgfältig lesen,wenn an der Batterie gearbeitet wird. Zigaretten und offene Flammen oder Funken von der Batterie fernhalten. In allen Batteriezellen ist leicht entzündlicher Wasserstoff enthalten, derexplodieren kann.Batterien sind aus derReichweite von Kindernfernzuhalten, da sie hoch- korrosive Schwefelsäure enthalten.Batteriesäure darf nicht inKontakt mit Haut, Augen,Bekleidung oder der Fahrzeuglackierung kom- men. Wenn Elektrolyt indie Augen gelangt, sofort mit sauberem Wasser mindestens 15 Minutenlang spülen und unverzüglich einen Arzt aufsuchen. Wenn möglich, bis zum Eintreffen beimArzt mit einem Schwamm oder Tuch weiter Wasser zuführen. GelangtElektrolyt auf die Haut, den betroffenen Bereich sorgfältig waschen.Bei Schmerzen oderAnzeichen von Verbren-nungen unverzüglich einen Arzt aufsuchen. Bei Arbeiten an oder in der Nähe der Batterie immer einen Augenschutz tragen. Bei Arbeiten ingeschlossenen Räumen immer für ausreichende Belüftung sorgen.

6
SELBSTHILFE
35SERVOLENKUNGSFLÜSSIG- KEITSSTAND
G220B01A-AST Überprüfen des Motorkühlgebläses Das Motorkühlgebläse muß sich
automatisch bei hoher Motorkühlmitteltemperatur ein-schalten.
G220C01A-AST Überprüfen des Kondensator- Kühlgebläses Bei Betrieb der Klimaanlage muß sich
das Kondensator-Kühlgebläse automatisch einschalten. HSM5010

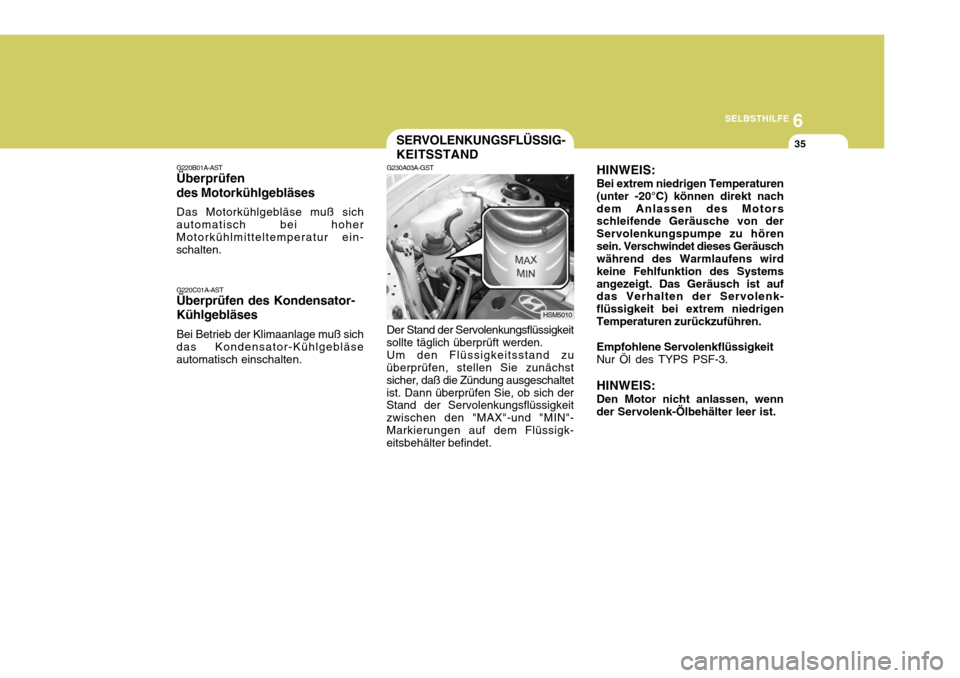

G230A03A-GST Der Stand der Servolenkungsflüssigkeit
sollte täglich überprüft werden.
Um den Flüssigkeitsstand zu
überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltetist. Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen auf dem Flüssigk- eitsbehälter befindet. HINWEIS: Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nachdem Anlassen des Motors schleifende Geräusche von der Servolenkungspumpe zu hörensein. Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktion des Systemsangezeigt. Das Geräusch ist auf das Verhalten der Servolenk- flüssigkeit bei extrem niedrigenTemperaturen zurückzuführen. Empfohlene Servolenkflüssigkeit Nur Öl des TYPS PSF-3. HINWEIS: Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.

6SELBSTHILFE
36
HSM240-1HSM5018
1. Die Befestigungsschraube aus dem Kraftstoffilter herausschrauben und den Kraftstoffilter anheben.
2. Den Ablaßstopfen unten am Kraftstoffilter lösen und das Wassermit geeigneten Mitteln auffangen.
KRAFTSTOFFILTER ENTWÄSSERN
G300A02O-GST DIESELMOTOR Wenn die Kraftstoffilter-Warnleuchte während der Fahrt aufleuchtet, bedeutet dies, daß sich Wasser im Kraftstoffilter angesammelt hat. DasFilter ist dann wie folgt zu entwässern. G300A01O
G240A01A-AST SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenk-
schläuche sollten entsprechend den in der Wartungstabelle in Kapitel 5aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden.
Bei starken Rissen, Verzug, Abrieb
oder verschlissenen Stellen derSchlauchoberfläche müssen die Servolenkschläuche ausgewechseltwerden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen.

6
SELBSTHILFE
37EINSTELLEN DER SCHEINWERFER
!
3. Den Ablaßstopfen wieder
festziehen, wenn kein Wasser mehr austritt.
4. Der Einbau erfolgt in umgekehrter
Reihenfolge des Ausbaus.
5. Sicherstellen, daß die Warnleuchte
aufleuchtet, wenn die Zündungeingeschaltet wird, und daß sie erlischt, wenn der Motor angelassen wird. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren nächsten HYUNDAI-Vertragshändler.
HINWEIS: Wasser, das sich im Ölfilter angesammelt hat, sollte von einer autorisierten Hyundai-Werkstatt entfernt werden.
WARNUNG:

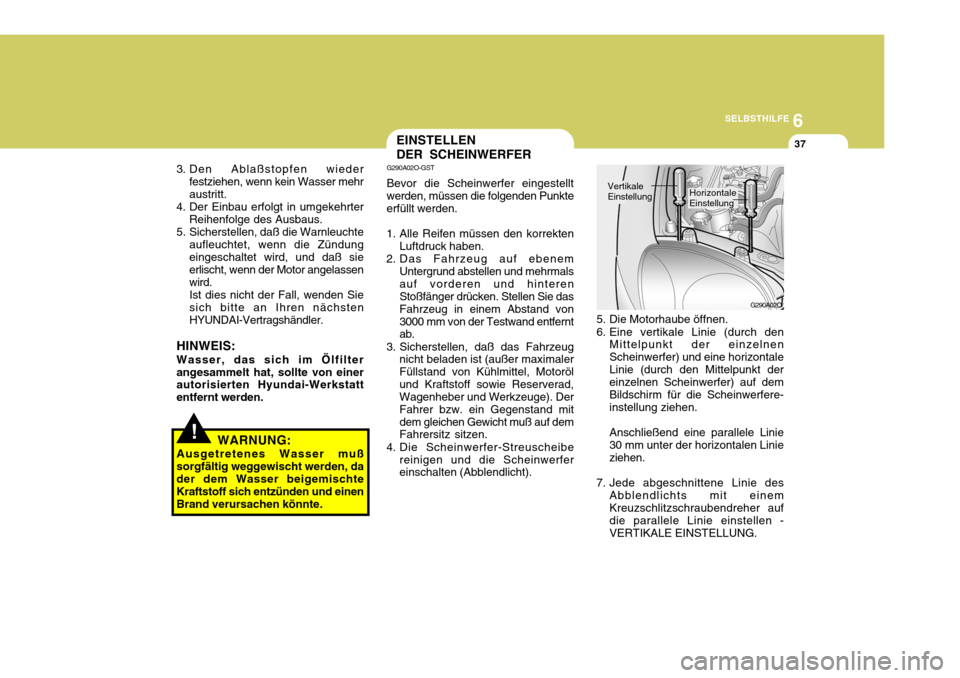

Ausgetretenes Wasser mußsorgfältig weggewischt werden, dader dem Wasser beigemischte Kraftstoff sich entzünden und einen Brand verursachen könnte. G290A02O-GST Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten Luftdruck haben.
2. Das Fahrzeug auf ebenem
Untergrund abstellen und mehrmalsauf vorderen und hinteren Stoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von3000 mm von der Testwand entfernt ab.
3. Sicherstellen, daß das Fahrzeug nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motorölund Kraftstoff sowie Reserverad, Wagenheber und Werkzeuge). Der Fahrer bzw. ein Gegenstand mitdem gleichen Gewicht muß auf dem Fahrersitz sitzen.
4. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfereinschalten (Abblendlicht).
G290A02O
Vertikale EinstellungHorizontale Einstellung
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) und eine horizontaleLinie (durch den Mittelpunkt der einzelnen Scheinwerfer) auf dem Bildschirm für die Scheinwerfere-instellung ziehen. Anschließend eine parallele Linie 30 mm unter der horizontalen Linie ziehen.
7. Jede abgeschnittene Linie des Abblendlichts mit einem Kreuzschlitzschraubendreher auf die parallele Linie einstellen -VERTIKALE EINSTELLUNG.

6SELBSTHILFE
38AUSWECHSELN DER GLÜHLAMPE
G260A02A-GST Vor dem Auswechseln der Glühlampe
sicherstellen, daß der Schalter in Po- sition "OFF" steht.
Im nächsten Absatz wird dargestellt,
wie man die Glühlampen auswechselt.Darauf achten, daß die durchgebrannteGlühlampe durch eine Glühlampe der gleichen Größe und Wattzahl ausgewechselt wird.
Siehe Seite 6-45 für Angaben zur
Wattzahl.
! VORSICHT:
Lassen Sie keine Erdölprodukte wie
z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.

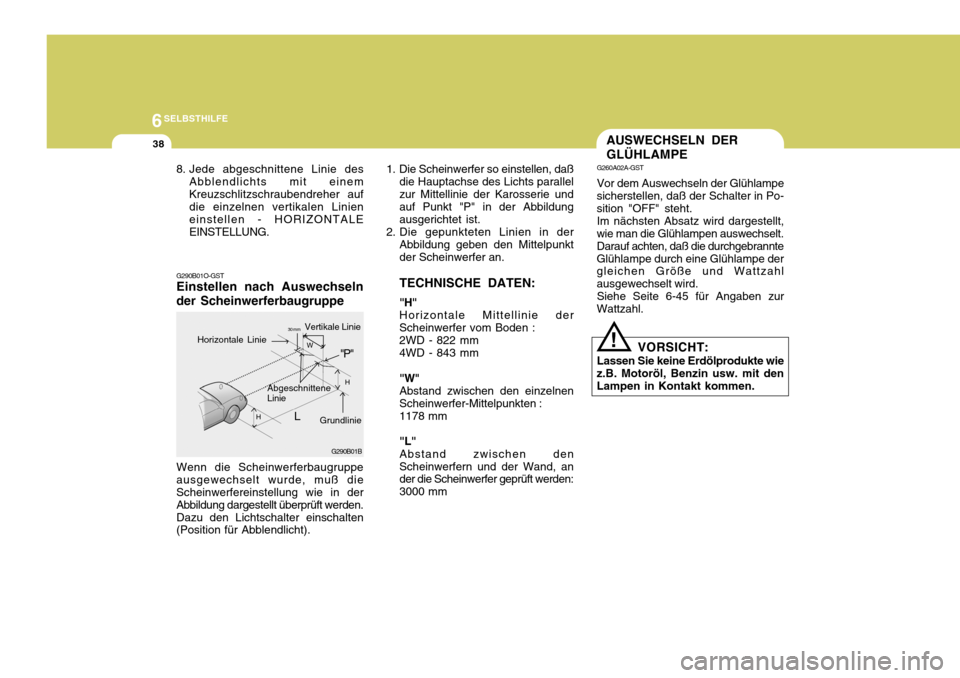

1. Die Scheinwerfer so einstellen, daß die Hauptachse des Lichts parallel zur Mittellinie der Karosserie und auf Punkt "P" in der Abbildung ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunktder Scheinwerfer an. TECHNISCHE DATEN: "H" Horizontale Mittellinie der Scheinwerfer vom Boden : 2WD - 822 mm 4WD - 843 mm "W" Abstand zwischen den einzelnenScheinwerfer-Mittelpunkten :1178 mm "L" Abstand zwischen den Scheinwerfern und der Wand, an der die Scheinwerfer geprüft werden: 3000 mm
G290B01O-GST Einstellen nach Auswechseln der Scheinwerferbaugruppe Wenn die Scheinwerferbaugruppe ausgewechselt wurde, muß die Scheinwerfereinstellung wie in der Abbildung dargestellt überprüft werden.Dazu den Lichtschalter einschalten (Position für Abblendlicht).
8. Jede abgeschnittene Linie des
Abblendlichts mit einem Kreuzschlitzschraubendreher auf die einzelnen vertikalen Linien einstellen - HORIZONTALEEINSTELLUNG.
G290B01B
LW
H
H Abgeschnittene Linie
Grundlinie
"P"
Horizontale Linie
Vertikale Linie30 mm

6
SELBSTHILFE
39
G270A01O
6. Die Kunststoffabdeckung in Uhrzeigerrichtung drehen und abheben.

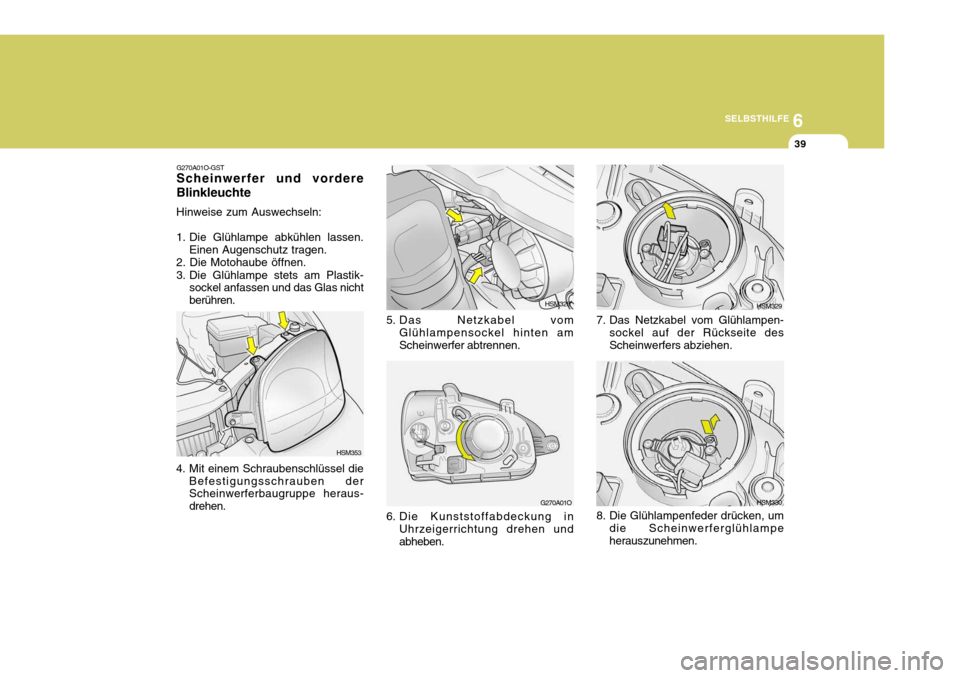

G270A01O-GST Scheinwerfer und vordere Blinkleuchte
Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Motohaube öffnen.
3. Die Glühlampe stets am Plastik- sockel anfassen und das Glas nicht berühren.
4. Mit einem Schraubenschlüssel die Befestigungsschrauben der Scheinwerferbaugruppe heraus- drehen. HSM3535. Das Netzkabel vom
Glühlampensockel hinten amScheinwerfer abtrennen. HSM328
HSM329
7. Das Netzkabel vom Glühlampen- sockel auf der Rückseite des Scheinwerfers abziehen.
HSM330
8. Die Glühlampenfeder drücken, um die Scheinwerferglühlampeherauszunehmen.

6SELBSTHILFE
40
!WARNUNG:

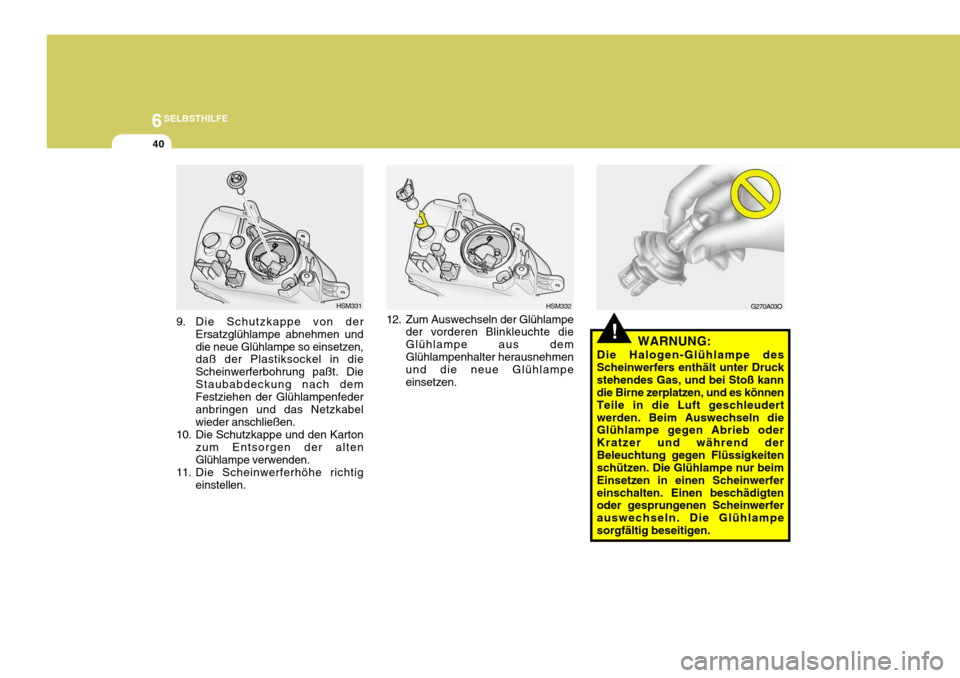

Die Halogen-Glühlampe des Scheinwerfers enthält unter Druckstehendes Gas, und bei Stoß kann die Birne zerplatzen, und es können Teile in die Luft geschleudertwerden. Beim Auswechseln die Glühlampe gegen Abrieb oder Kratzer und während derBeleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfereinschalten. Einen beschädigten oder gesprungenen Scheinwerfer auswechseln. Die Glühlampesorgfältig beseitigen. G270A03O
12. Zum Auswechseln der Glühlampe
der vorderen Blinkleuchte die Glühlampe aus demGlühlampenhalter herausnehmen und die neue Glühlampe einsetzen. HSM3329. Die Schutzkappe von der
Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daß der Plastiksockel in die Scheinwerferbohrung paßt. DieStaubabdeckung nach dem Festziehen der Glühlampenfeder anbringen und das Netzkabelwieder anschließen.
10. Die Schutzkappe und den Karton
zum Entsorgen der altenGlühlampe verwenden.
11. Die Scheinwerferhöhe richtig
einstellen. HSM331

6
SELBSTHILFE
41
(1)
(2)
(3)
G270B01O
(3)
(1)
(2) G270B03O
G270B02O

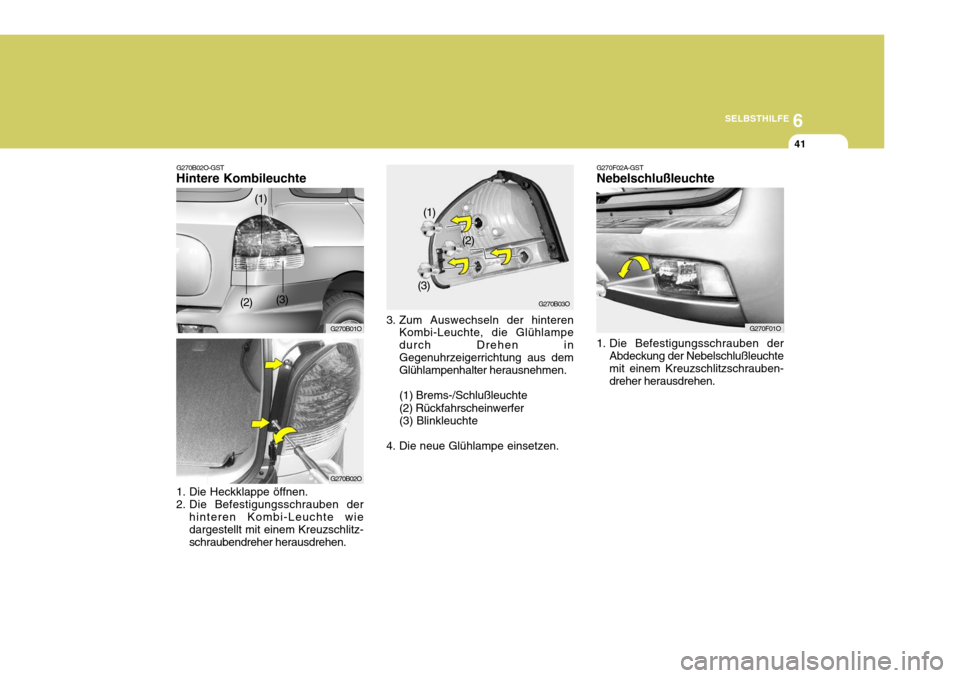

G270B02O-GST Hintere Kombileuchte
1. Die Heckklappe öffnen.
2. Die Befestigungsschrauben der
hinteren Kombi-Leuchte wie dargestellt mit einem Kreuzschlitz- schraubendreher herausdrehen. 3. Zum Auswechseln der hinteren
Kombi-Leuchte, die Glühlampedurch Drehen in Gegenuhrzeigerrichtung aus dem Glühlampenhalter herausnehmen. (1) Brems-/Schlußleuchte (2) Rückfahrscheinwerfer (3) Blinkleuchte
4. Die neue Glühlampe einsetzen.
1. Die Befestigungsschrauben der Abdeckung der Nebelschlußleuchte mit einem Kreuzschlitzschrauben-dreher herausdrehen.
G270F02A-GST Nebelschlußleuchte
G270F01O
