2004 MAZDA MODEL MPV Manuel du propriétaire (in French)

7-23
En cas d’urgence

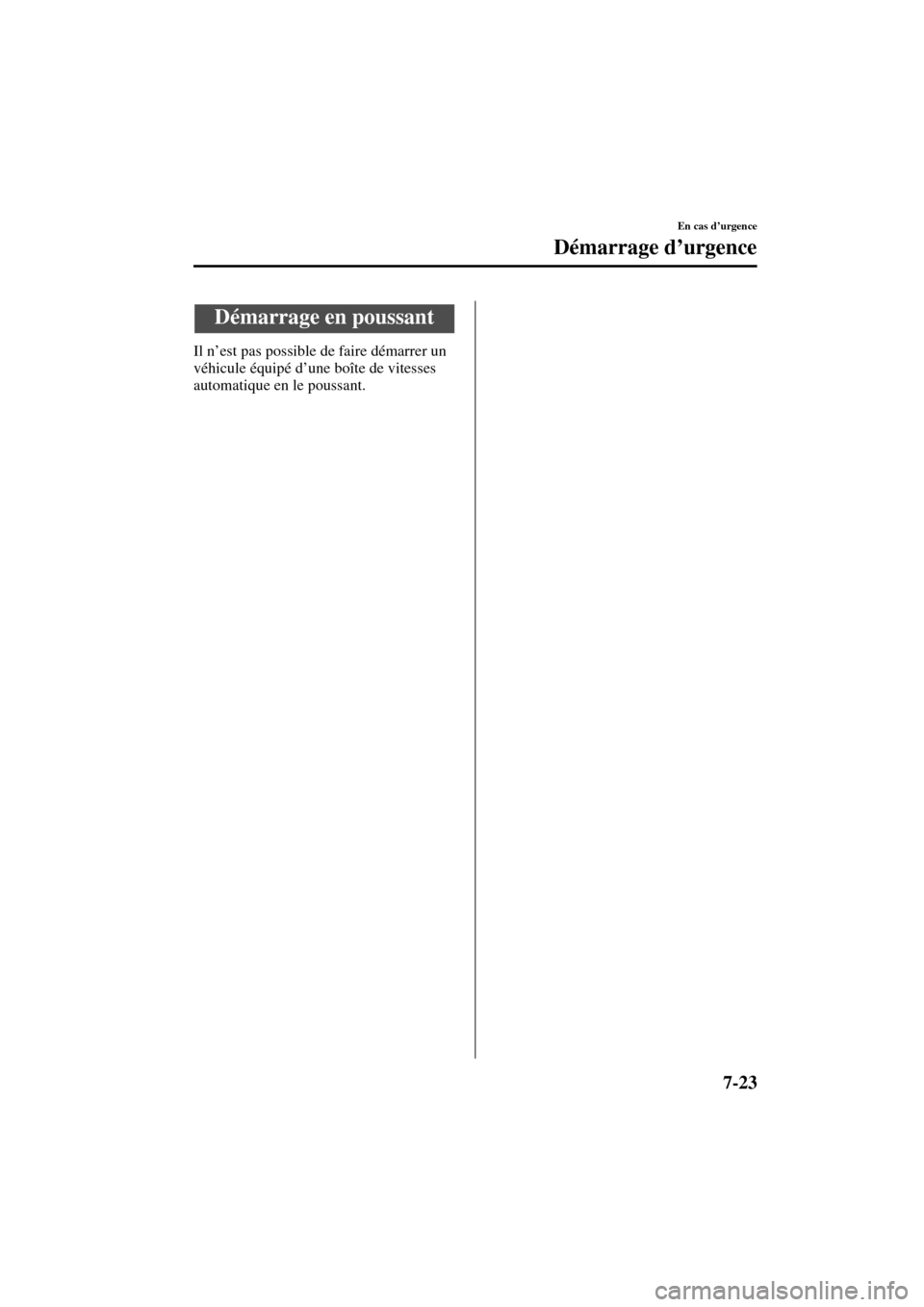

Démarrage d’urgence
Form No. 8S07-EC-03H-F
Il n’est pas possible de faire démarrer un
véhicule équipé d’une boîte de vitesses
automatique en le poussant.
Démarrage en poussant
J16R_8S07-EC-03H-F_Edition3.book Page 23 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

7-24
En cas d’urgence
Form No. 8S07-EC-03H-F
Remorquage d’urgence
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s’avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d’endommager le véhicule.
Toutes les lois gouvernementales et
locales doivent être respectées.
Ce véhicule doit être remorqué avec les
roues avant soulevées du sol. Si cela n’est
pas possible en raison de dommages
excessifs ou autres conditions, utiliser des
chariots porte-roues.
Lors du remorquage avec les roues arrière
au sol, relâcher le frein de stationnement.
Description du
remorquage
Chariots porte-roues
Ne pas remorquer le véhicule vers
l’arrière avec les roues motrices au sol.
Cela risque d’endommager la boîte de
vitesses.
Ne pas utiliser un équipement de
remorquage de type à câble. Cela
risque d’endommager le véhicule.
Utiliser un système à prise sous roues
ou un camion à plate-forme.
ATTENTION
ATTENTION
J16R_8S07-EC-03H-F_Edition3.book Page 24 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

7-25
En cas d’urgence
Remorquage d’urgence
Form No. 8S07-EC-03H-F

Crochets d’immobilisation avant

Crochet d’immobilisation arrière
Un exemple de “remorquage récréatif” est
de remorquer le véhicule derrière une
autocaravane.
La boîte de vitesses n’est pas conçue pour
le remorquage de ce véhicule sur les
quatre roues.
Lors du remorquage récréatif se référer à
“Description du remorquage” (page 7-24)
et à “Crochets d’immobilisation”
(page 7-25) et bien suivre les instructions.
Crochets d’immobilisation
Ne pas utiliser, pour le remorquage, les
crochets d’immobilisation situés sous
l’avant et l’arrière du véhicule.
Ils sont conçus pour immobiliser le
véhicule lors du transport
UNIQUEMENT. Si on les utilise pour
remorquer le véhicule cela
endommagera le pare-chocs.
ATTENTION
Remorquage récréatif
J16R_8S07-EC-03H-F_Edition3.book Page 25 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

7-26
Form No. 8S07-EC-03H-F
J16R_8S07-EC-03H-F_Edition3.book Page 26 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

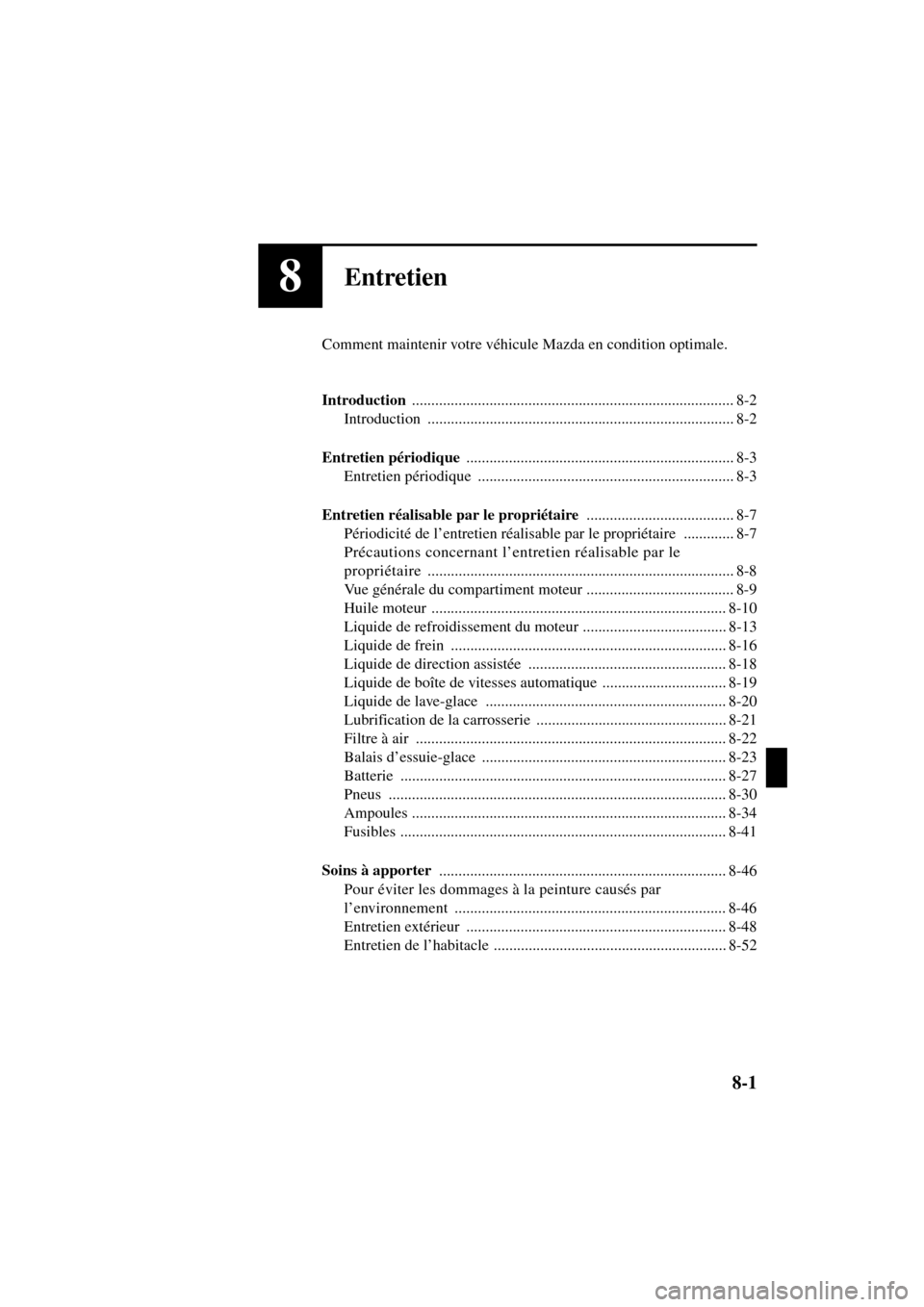

8-1
Form No. 8S07-EC-03H-F
8Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Introduction
................................................................................... 8-2
Introduction ............................................................................... 8-2
Entretien périodique
..................................................................... 8-3
Entretien périodique .................................................................. 8-3
Entretien réalisable par le propriétaire
...................................... 8-7
Périodicité de l’entretien réalisable par le propriétaire ............. 8-7
Précautions concernant l’entretien réalisable par le
propriétaire
............................................................................... 8-8
Vu e générale du compartiment moteur ...................................... 8-9
Huile moteur ............................................................................ 8-10
Liquide de refroidissement du moteur ..................................... 8-13
Liquide de frein ....................................................................... 8-16
Liquide de direction assistée ................................................... 8-18
Liquide de boîte de vitesses automatique ................................ 8-19
Liquide de lave-glace .............................................................. 8-20
Lubrification de la carrosserie ................................................. 8-21
Filtre à air ................................................................................ 8-22
Balais d’essuie-glace ............................................................... 8-23
Batterie .................................................................................... 8-27
Pneus ....................................................................................... 8-30
Ampoules ................................................................................. 8-34
Fusibles .................................................................................... 8-41
Soins à apporter
.......................................................................... 8-46
Pour éviter les dommages à la peinture causés par
l’environnement ...................................................................... 8-46
Entretien extérieur ................................................................... 8-48
Entretien de l’habitacle ............................................................ 8-52
J16R_8S07-EC-03H-F_Edition3.book Page 1 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

8-2
Entretien
Form No. 8S07-EC-03H-F
Introduction
Etre extrêmement prudent, lors de l’utilisation de ce manuel pour les inspections ou
l’entretien, pour ne pas se blesser ou blesser quelqu’un et pour ne pas endommager le
véhicule.
Si l’on n’est pas certain de la marche à suivre décrite, il est fortement conseillé de faire
faire l’opération par un garage spécialisé, de préférence chez un concessionnaire agréé
Mazda.
Des techniciens formés à l’usine Mazda et des pièces d’origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.
Pour des conseils d’experts et un entretien de qualité, s’adresser à un concessionnaire agréé
Mazda.
Le propriétaire doit garder les preuves que l’entretien adéquat spécifié a été réalisé.
Les réclamations de garantie résultant d’un manque d’entretien, en non pas d’un défaut de
matériau ou de main-d’œuvre Mazda autorisée, seront refusées.
Tout garage utilisant des pièces équivalentes aux pièces d’origine Mazda peut faire
l’entretien. Cependant nous recommandons qu’il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d’origine.
Introduction
J16R_8S07-EC-03H-F_Edition3.book Page 2 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

8-3
Entretien
Form No. 8S07-EC-03H-F
Entretien périodique
Suivre le tableau 1 si le véhicule est utilisé là où aucune des conditions suivantes ne
s’applique.
Si une des conditions ci-dessous s’applique, suivre le tableau 2 (les résidents du Canada et
de Puerto Rico suivront le tableau 2).
•Conduite sur de courtes distances
•Conduite dans des conditions poussiéreuses
•Conduite demandant une utilisation fréquente des freins
•Conduite dans des régions où du sel d’épandage ou tout autre produit corrosif est utilisé
•Conduite sur des routes cahoteuses ou boueuses
•Périodes prolongées de ralenti ou conduite à basse vitesse
•Conduite pendant de longues périodes dans des climats froids ou extrêmement humide
•Attelage d’une remorque
Entretien périodique
REMARQUE
Après la période indiquée, continuer de suivre l’entretien et la périodicité prescrits.
J16R_8S07-EC-03H-F_Edition3.book Page 3 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

8-4
Entretien
Entretien périodique
Form No. 8S07-EC-03H-F

Ta b l e a u 1
I
: Inspecter et réparer, nettoyer, ajuster ou remplacer au besoin.
R
: Remplacer
L
:Lubrifier
MOTEUR
SYSTÈME D’ALLUMAGE
SYSTÈME DE CARBURANT
SYSTÈME DE REFROIDISSEMENT
CHÂSSIS et CARROSSERIE
SYSTÈME DE CLIMATISEUR (si le véhicule en est équipé)
*1 Suivant la réglementation fédérale et provinciale ou de l’État, le manque de suivre ces points d’entretien
n’annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d’entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d’assurer
une fiabilité à long terme.
Périodicité(Nombre de mois ou
kilométrage (millage),
au premier des deux
termes atteint)Mois 6 12182430364248
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
Huile moteurRRRRRRRR
Filtre à huile du moteurRRRRRRRR
Courroies d’entraînementII
Soupape PCV
*1I
Bougies (Type à électrodes au platine)Remplacer tous les 160.000 km (100.000 milles)
Filtre à airR
Circuits et tuyaux de carburant
*1II
Système de refroidissementII
Liquide de refroidissement du moteurRemplacer aux premiers 96.000 km (60.000 milles) ou 48 mois;
ensuite, remplacer tous 24 mois
Conduits, tuyaux et raccords des freinsII
Freins à disqueIIII
Freins à tamboursII
Pneus (Permutation)Permuter tous les 12.000 km (7.500 milles)
Timonerie et fonctionnement de la
directionII
Joints à rotule de suspension avantII
Soufflets cache-poussière d’arbre
d’entraînementII
Boucliers thermiques du système
d’échappementInspecter tous les 72.000 km (45.000 milles) ou 60 mois
Tous les gonds et loquetsLLLLLLLL
Filtre à air d’habitacle (si le véhicule en
est équipé)Remplacer tous les 40.000 km (25.000 milles) ou 24 mois
J16R_8S07-EC-03H-F_Edition3.book Page 4 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI
