Système de commande de température
Form No. 8S07-EC-03H-F

Commandes
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d’une
montre pour de l’air plus chaud et dans le
sens contraire pour de l’air plus froid.Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0—Ventilateur hors tension
1—Petite vitesse
2—Vitesse moyenne basse
3—Vitesse moyenne rapide
4—Grande vitesse
Panneau de commande (Avant)
A/C0123
4
0123REAR
Cadran de commande de température Interrupteur de climatiseur Interrupteur de dégivreur de
lunette arrière Cadran de commande de ventilateur
Sélecteur d’admission d’air
Interrupteur principal de climatiseur arrière Sélecteur de mode(page 5-40)
(page 6-12)
FroidChaud
J16R_8S07-EC-03H-F_Edition3.book Page 5 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

6-6
Confort intérieur
Système de commande de température
Form No. 8S07-EC-03H-F
Sélecteur de mode
To u r n e r l e sélecteur de mode pour
sélectionner le mode de débit d’air (page
6-4).
Interrupteur de climatiseur
Appuyer sur cet interrupteur pour mettre
le climatiseur sous tension. Le témoin
s’allume sur l’interrupteur lorsque le
cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l’interrupteur
pour mettre le climatiseur hors tension.Sélecteur d’admission d’air
Ce sélecteur commande la source de l’air
pénétrant dans le véhicule.
Appuyer sur le sélecteur pour passer entre
les positions et . Le témoin
du mode sélectionné s’allumera.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, sur la
position permettant l’entrée de l’air
provenant de l’extérieur.
Air provenant de l’extérieur ( )
L’air provenant de l’extérieur entre dans le
véhicule. Utiliser cette position pour
l’aération normale et le chauffage.
Position de recyclage d’air ( )
L’air provenant de l’extérieur n’entre pas
dans l’habitacle. L’air de l’habitacle est
recyclé.
Cette position peut être utilisée lorsque
l’on roule sur des routes poussiéreuses ou
dans d’autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l’habitacle.
REMARQUE
Le climatiseur peut ne pas fonctionner
si la température extérieure est près de
0
°C (32
°F).
J16R_8S07-EC-03H-F_Edition3.book Page 6 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

6-7
Confort intérieur
Système de commande de température
Form No. 8S07-EC-03H-F

Chauffage
1. Mettre le sélecteur de mode sur la
position .
2. Mettre le sélecteur d’admission d’air
sur la position .
3. Régler le cadran de commande de
température sur une position d’air
chaud.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Si l’on désire un chauffage
déshumidifié, mettre le climatiseur en
circuit.

Rafraîchissement
(avec climatiseur)
1. Mettre le sélecteur de mode sur la
position .
2. Régler le cadran de commande de
température sur la position de
rafraîchissement.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
4. Mettre le climatiseur en circuit.
5. Régler le cadran de commande du
ventilateur et le cadran de commande
de température afin d’obtenir un
rafraîchissement agréable et constant.
Position de recyclage d’air:
L’utilisation de la position par
temps froid ou pluvieux embuera les
vitres de l’habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave. Par temps
froid ou pluvieux, ne pas utiliser la
position .
PRUDENCEREMARQUE
•Si le pare-brise s’embue facilement,
mettre le sélecteur de mode sur la
position .
•Si de l’air plus frais est désiré au
niveau du visage, mettre le sélecteur
de mode sur la position et régler
le cadran de commande de
température à la position la plus
confortable.
•L’air dirigé vers le plancher est plus
chaud que l’air dirigé vers le visage
(sauf si le cadran de commande de
température est réglée aux positions
maximales d’air chaud ou froid).
J16R_8S07-EC-03H-F_Edition3.book Page 7 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

6-8
Confort intérieur
Système de commande de température
Form No. 8S07-EC-03H-F

Ve n t i l a t i o n
1. Mettre le sélecteur de mode sur la
position .
2. Mettre le sélecteur d’admission d’air
sur la position .
3. Régler le cadran de commande de
température sur la position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.

Dégivrage et désembuage du
pare-brise
1. Mettre le sélecteur de mode sur la
position .
2. Régler le cadran de commande de
température sur la position désirée.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée. Lorsque l’on utilise le climatiseur en
montant de longues pentes ou dans un
trafic dense, consulter fréquemment
l’indication de la jauge de température
du moteur (page 5-25).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension.REMARQUE
•Lorsque l’on désire un
rafraîchissement maximal, régler le
cadran de commande de
température sur la position
maximale d’air froid et régler le
sélecteur d’admission d’air sur la
position , puis régler le
cadran de commande de ventilateur
sur la position 4.
•Si de l’air plus chaud est désiré au
niveau du plancher, mettre le
sélecteur de mode sur la position
et régler le cadran de
commande de température à la
position la plus confortable.
•L’air dirigé vers le plancher est plus
chaud que l’air dirigé vers le visage
(sauf si le cadran de commande de
température est réglée aux positions
maximales d’air chaud ou froid).
ATTENTION
Pare-brise embué:
L’utilisation de la position de
dégivrage lorsque la commande
de température est réglée à froid
embuera l’extérieur du pare-brise.
Cela risque de diminuer la visibilité,
ce qui peut causer un accident grave.
Régler la commande de température à
chaud ou tiède lorsque la position de
dégivrage est utilisée.
PRUDENCE
J16R_8S07-EC-03H-F_Edition3.book Page 8 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

6-9
Confort intérieur
Système de commande de température
Form No. 8S07-EC-03H-F

Déshumidification
(avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Mettre le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d’admission d’air à
la position .
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Mettre le climatiseur en circuit.
REMARQUE
•Si l’on désire obtenir un dégivrage
maximal, mettre le cadran de
commande de température sur la
position maximale d’air chaud, et
mettre le cadran de commande de
ventilateur sur la position 4.
•Si l’on désire obtenir de l’air chaud
au niveau du plancher, mettre le
sélecteur de mode sur la position .
•A la position ou , le
climatiseur est automatiquement
mis en fonction afin de dégivrer le
pare-brise rapidement (cependant,
le témoin ne s’allumera pas) et la
position est sélectionnée
automatiquement. Le sélecteur
d’admission d’air ne peut pas être
changé à la position .
J16R_8S07-EC-03H-F_Edition3.book Page 9 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

6-10
Confort intérieur
Système de commande de température
Form No. 8S07-EC-03H-F

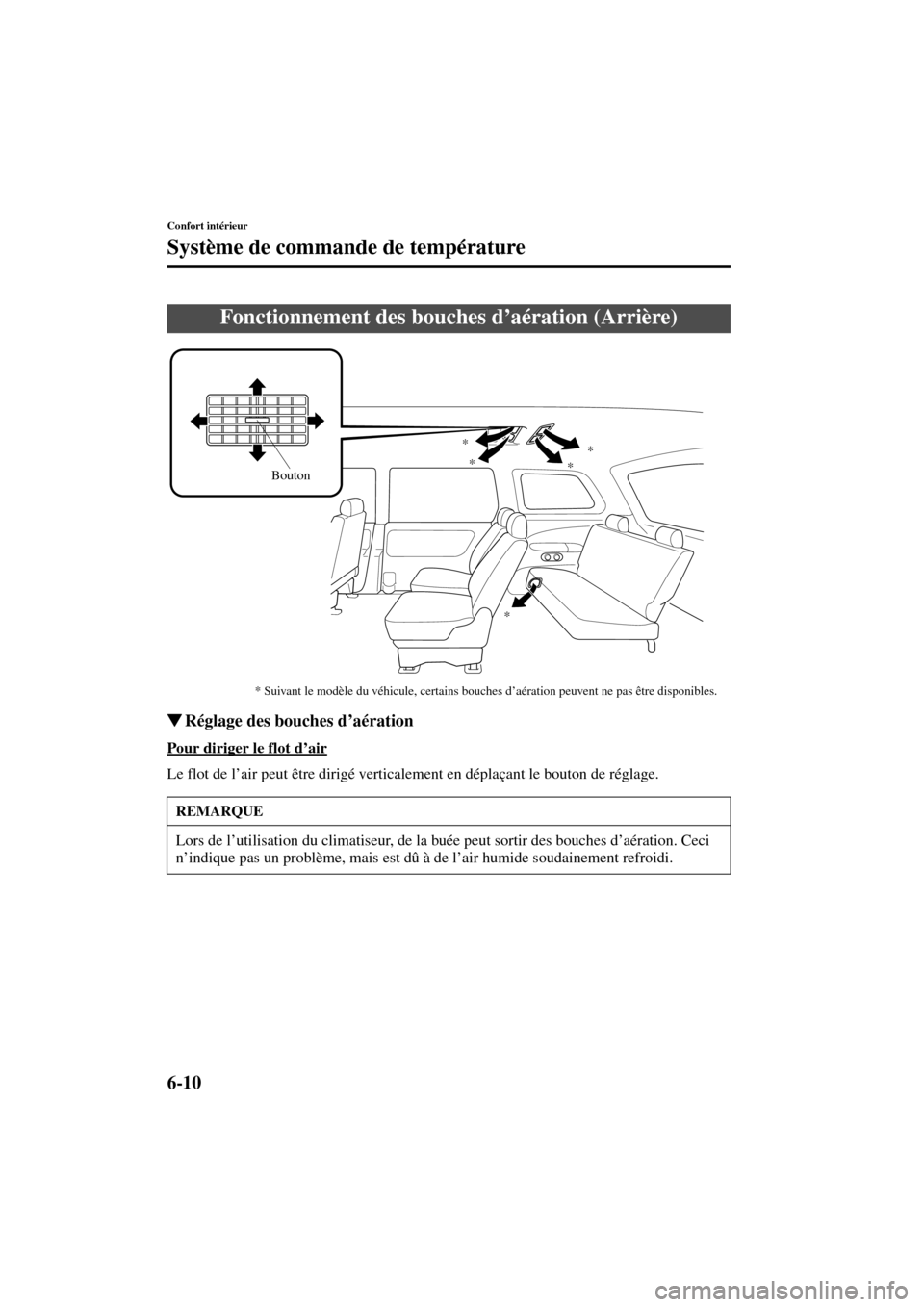

Réglage des bouches d’aération
Pour diriger le flot d’air
Le flot de l’air peut être dirigé verticalement en déplaçant le bouton de réglage.
Fonctionnement des bouches d’aération (Arrière)
REMARQUE
Lors de l’utilisation du climatiseur, de la buée peut sortir des bouches d’aération. Ceci
n’indique pas un problème, mais est dû à de l’air humide soudainement refroidi.
*
**
*
*
* Suivant le modèle du véhicule, certains bouches d’aération peuvent ne pas être disponibles.
Bouton
