2004 MAZDA MODEL MPV Manuel du propriétaire (in French)

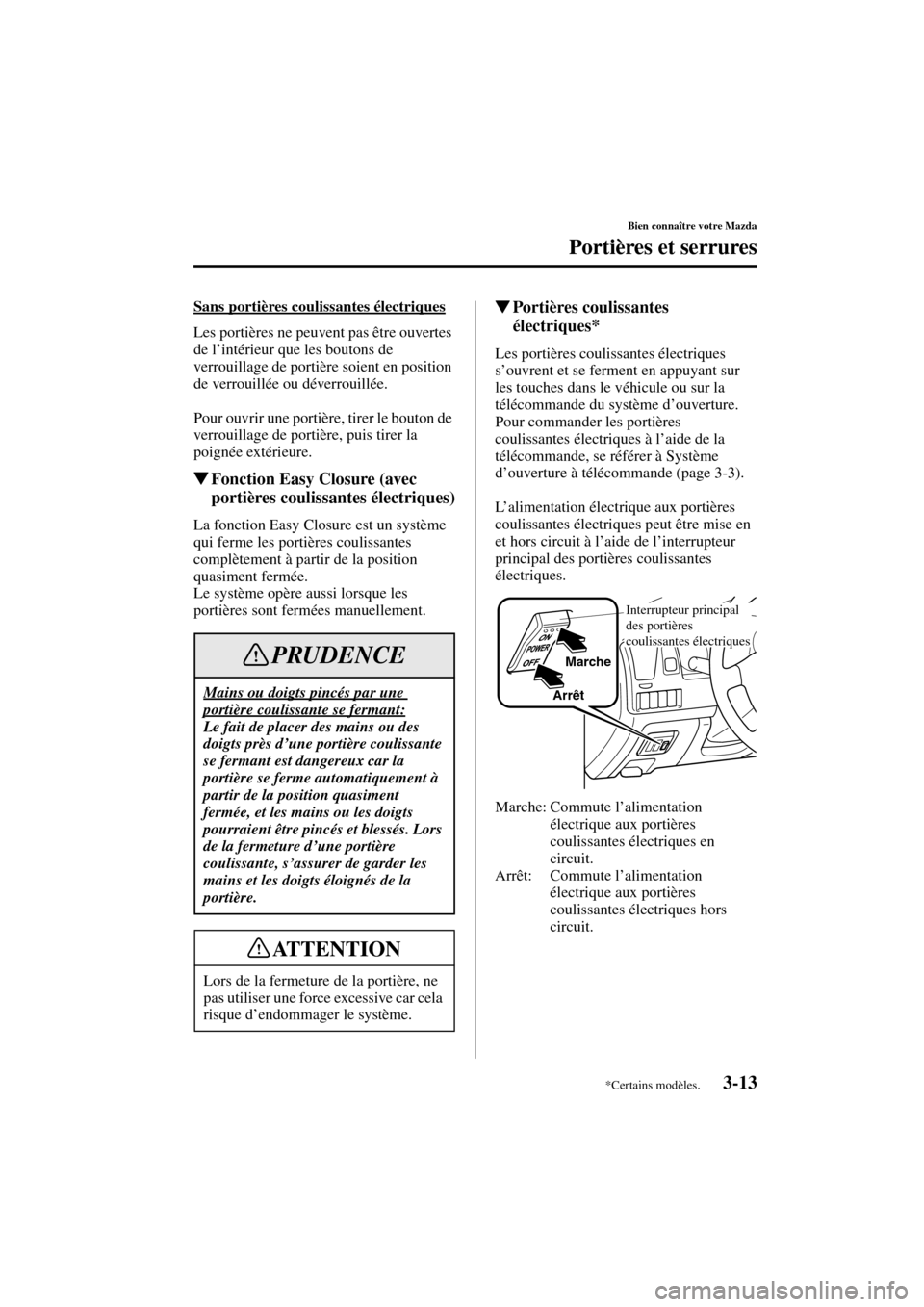

3-13
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Sans portières coulissantes électriques
Les portières ne peuvent pas être ouvertes
de l’intérieur que les boutons de
verrouillage de portière soient en position
de verrouillée ou déverrouillée.
Pour ouvrir une portière, tirer le bouton de
verrouillage de portière, puis tirer la
poignée extérieure.

Fonction Easy Closure (avec
portières coulissantes électriques)
La fonction Easy Closure est un système
qui ferme les portières coulissantes
complètement à partir de la position
quasiment fermée.
Le système opère aussi lorsque les
portières sont fermées manuellement.

Portières coulissantes
électriques*
Les portières coulissantes électriques
s’ouvrent et se ferment en appuyant sur
les touches dans le véhicule ou sur la
télécommande du système d’ouverture.
Pour commander les portières
coulissantes électriques à l’aide de la
télécommande, se référer à Système
d’ouverture à télécommande (page 3-3).
L’alimentation électrique aux portières
coulissantes électriques peut être mise en
et hors circuit à l’aide de l’interrupteur
principal des portières coulissantes
électriques.
Marche: Commute l’alimentation
électrique aux portières
coulissantes électriques en
circuit.
Arrêt: Commute l’alimentation
électrique aux portières
coulissantes électriques hors
circuit.
Mains ou doigts pincés par une
portière coulissante se fermant:
Le fait de placer des mains ou des
doigts près d’une portière coulissante
se fermant est dangereux car la
portière se ferme automatiquement à
partir de la position quasiment
fermée, et les mains ou les doigts
pourraient être pincés et blessés. Lors
de la fermeture d’une portière
coulissante, s’assurer de garder les
mains et les doigts éloignés de la
portière.
Lors de la fermeture de la portière, ne
pas utiliser une force excessive car cela
risque d’endommager le système.
PRUDENCE
ATTENTION
Arrêt Marche
Interrupteur principal
des portières
coulissantes électriques
*Certains modèles.
J16R_8S07-EC-03H-F_Edition3.book Page 13 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-14
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Opération des portières coulissantes
électriques:
Le fait d’ouvrir ou de fermer les
portières coulissantes électriques sans
regarder les portières coulissantes se
déplacer, est dangereux. Des
personnes ou des animaux peuvent
subir des blessures lorsque les
portières coulissantes se déplacent
sur les côtés vers l’arrière du
véhicule, ou lorsqu’elles se ferment.
Une portière coulissante peut ne pas
se fermer complètement dû à un
obstacle ou à l’activation de la
fonction de sécurité anti-blocage, et si
elle est laissée dans cet état, cela peut
causer de graves blessures ou la mort
si un passager venait à tomber hors
du véhicule.
Toujours vérifier que les alentours
sur les côtés et à l’arrière du véhicule
ne posent pas de dangers avant
d’ouvrir ou de fermer les portières
coulissantes. S’assurer de regarder
les portières coulissantes pendant
qu’elles s’ouvrent ou se ferment, et
toujours s’assurer de regarder les
portières coulissantes se fermer
complètement.
PRUDENCE
Conduite du véhicule pendant la
fermeture des portières coulissantes
électriques:
Le fait d’engager un rapport de
conduite pendant que les portières
coulissantes électriques se déplacent
est dangereux. Les portières
coulissantes ne se fermeront pas
complètement ce qui peut causer de
graves blessures ou la mort si un
passager venait à tomber hors du
véhicule. De plus, les passagers dans
le véhicule n’auront pas la protection
complète en cas de collision. Toujours
s’assurer que les portières
coulissantes sont complètement
fermées avant d’engager un rapport
de conduite et de déplacer le véhicule.
Enfants et touches des portières
coulissantes électriques:
Le fait de permettre aux enfants
d’utiliser les touches d’ouverture/
fermeture des portières coulissantes
électriques et la télécommande est
dangereux. Les enfants peuvent ne
pas être conscient du danger si une
personne se fait coincer les mains ou
des doigts par une portière qui
coulisse. Ne jamais permettre aux
enfants d’ouvrir ou de fermer les
portières coulissantes électriques.
PRUDENCE
J16R_8S07-EC-03H-F_Edition3.book Page 14 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-15
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Vitres ouvertes et portières
coulissantes électriques:
Il est dangereux de sortir la tête ou les
mains par les vitres ouvertes des
portières coulissantes électriques
pendant que les portières s’ouvrent
ou se ferment. La tête ou les mains
peuvent être coincées et subir de
graves blessures. Ne jamais sortir la
tête ou les mains par les vitres d’une
portière coulissante électrique.
Entrée ou sortie du véhicule stationné
sur une pente abrupte:
Entrer ou sortir d’un véhicule
stationné sur une pente abrupte avant
l’ouverture complète de la portière est
dangereux. La portière peut se
déplacer soudainement et causer de
graves blessures. S’assurer que la
portière coulissante est complètement
ouverte avant de sortir ou d’entrer
dans le véhicule stationné sur une
pente abrupte.
PRUDENCEREMARQUE
•Ne pas forcer les portières pendant
qu’elles s’ouvrent ou se ferment
électriquement. Si elles sont
forcées, le mouvement des portières
risque d’être inversé
automatiquement.
•Lorsque le véhicule est stationné sur
une pente, l’ouverture/fermeture
électrique des portières peut ne pas
fonctionner. Lorsque les portières
ne peuvent pas être ouvertes/
fermées électriquement, mettre
l’interrupteur principal des portières
coulissantes électriques à la position
d’arrêt et ouvrir ou fermer les
portières manuellement.
•S’il y a un mauvais fonctionnement
du système de portières coulissantes
électriques, l’avertisseur sonore
retentit continuellement. Si cela se
produit, mettre l’interrupteur
principal des portières coulissantes
électriques à la position d’arrêt et
l’avertisseur sonore s’arrêtera.
Consulter le concessionnaire agréé
Mazda le plus proche et faire
vérifier le système des portières
coulissantes électriques.
•Les portières coulissantes
électriques ne fonctionneront que si
elles sont déverrouillées et
l’interrupteur principal des portières
coulissantes électriques est à la
position de marche.
J16R_8S07-EC-03H-F_Edition3.book Page 15 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-16
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Ouverture/fermeture à l’aide des
interrupteurs
1. Arrêter le véhicule.
2. Mettre le levier sélecteur en position P.
3. Appliquer le frein de stationnement.4. Déverrouiller les portières coulissantes.
5. Regarder pour s’assurer que personne
ne se trouve près de la portière.
6. Mettre l’interrupteur principal des
portières coulissantes électriques à la
position de marche.
Si l’on essaie d’opérer le véhicule d’une
manière autre que celle décrite ci-dessus
(sauf pour l’étape 4), pendant que les
portières coulissantes électriques
s’ouvrent ou se ferment électriquement,
l’avertisseur sonore retentira. De plus, une
portière en cours d’ouverture s’arrêtera.
Lorsque les conditions ci-dessus sont
remplies, l’opération d’ouverture/
fermeture des portières coulissantes à
l’aide des touches peut être reprise.
Commande à partir du siège du
conducteur
Utiliser les touches de portière coulissante
de gauche ou de droite pour ouvrir et
fermer la portière coulissante gauche ou
droite.
Lorsque l’une des touches de portière
coulissante est pressée pendant 1 seconde
ou plus, la portière correspondant à cette
touche s’ouvrira ou se fermera
automatiquement après que l’avertisseur
retentisse.
REMARQUE
•Les portières coulissantes peuvent
être ouvertes à l’aide des
interrupteurs de portières
coulissantes électriques situés au
siège du conducteur, de la
télécommande ou des poignées
extérieures de portière même
lorsque les verrous de sécurité pour
enfants sont en position verrouillée
(page 3-12).
•La trappe de remplissage de
carburant ne s’ouvre pas pendant
que la portière coulissante
électrique gauche s’ouvre.
•La portière coulissante électrique
gauche ne peut pas s’ouvrir
complètement lorsque la trappe de
remplissage de carburant est
ouverte. Pour ouvrir complètement
la portière coulissante électrique
gauche dans ce cas, suivre la
méthode suivante:
1. Fermer la portière coulissante
électrique gauche.
2. Fermer la trappe de remplissage
de carburant.
3. Ouvrir la portière coulissante
électrique de gauche.
•
Lorsque le voyant d’ABS reste
allumé, les portes coulissantes
électriques ne peuvent pas être
ouvertes électriquement (page 5-31).
Touches de portière
coulissante gauche et droite
J16R_8S07-EC-03H-F_Edition3.book Page 16 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-17
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Commande à partir des sièges arrière
Lorsque les portières coulissantes
électriques sont complètement ouvertes
ou fermées et que l’une des touches de
portière coulissante arrière est pressée
pendant 1 seconde ou plus, la portière du
côté de la touche pressée se ferme ou
s’ouvre automatiquement après que
l’avertisseur retentisse.
REMARQUE
•Si une touche de portière
coulissante est pressée de nouveau
pendant que l’avertisseur retentit, la
commande peut être annulée.
•Appuyer sur une touche de portière
coulissante pour arrêter les portières
coulissantes électriques en cours
d’ouverture ou de fermeture.
REMARQUE
Lorsqu’une portière coulissante n’est
pas complètement fermée et qu’une
touche de portière coulissante arrière
est pressée pendant 1 seconde ou plus,
la portière s’ouvre complètement
automatiquement.
Interrupteur de
portière coulissante
droite
REMARQUE
•Si une touche de portière
coulissante arrière est pressée de
nouveau pendant que l’avertisseur
retentit, la commande peut être
annulée.
•Appuyer sur une touche de portière
coulissante arrière pour arrêter les
portières coulissantes électriques en
cours d’ouverture ou de fermeture.
Interrupteur de
portière coulissante
gauche
J16R_8S07-EC-03H-F_Edition3.book Page 17 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-18
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Ouverture/fermeture à l’aide des
poignées de portière
Lorsque les portières coulissantes
électriques sont complètement fermées et
qu’une portière est coulissée légèrement
dans le sens de l’ouverture à l’aide de la
poignée, l’avertisseur retentit, puis la
portière s’ouvre complètement
automatiquement.Lorsque les portières coulissantes sont
complètement ouvertes et qu’une portière
est coulissée à l’aide de la poignée de
5 cm (2 po.) dans la directions de
fermeture, l’avertisseur retentit, puis la
portière se ferme complètement
automatiquement.
Poignée de
portière extérieure
Poignée de
portière intérieure
J16R_8S07-EC-03H-F_Edition3.book Page 18 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-19
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Fonction de sécurité anti-blocage
Si lors de l’ouverture ou la fermeture
électrique d’une portière le système
détecte une personne ou un objet bloquant
la portière, la portière coulissera
automatiquement dans le sens inverse.
Lorsqu’une portière coulissante s’ouvre et
qu’une obstruction est détectée sur son
chemin, l’avertisseur retentit et la portière
se referme d’environ 10 cm (4 po.), puis
s’arrête. Lorsqu’elles se ferment et
qu’une obstruction est détectée,
l’avertisseur retentit et les portières
s’ouvrent complètement.Interrupteur principal des portières
coulissantes électriques
Lorsque l’interrupteur principal des
portières coulissantes électriques est mis à
la position d’arrêt, l’ouverture et la
fermeture électriques ne sont pas
possibles. Les portières coulissantes
électriques peuvent quand même être
ouvertes ou fermées manuellement.Vérification des alentours des
portières coulissantes avant le
fonctionnement:
Le fait de ne pas vérifier les alentours
d’une portière coulissante pour
présence de personnes ou d’objets
avant de l’ouvrir ou de la fermer est
dangereux. La fonction de sécurité
anti-blocage est conçue pour éviter
les blocages si une obstruction est
détectée sur le chemin de la portière
coulissante. Cependant, si la fonction
de sécurité anti-blocage détecte une
obstruction et inverse la direction de
la portière, toute personne se trouvant
sur le chemin de portière risque de
subir des blessures graves. Toujours
vérifier les alentours des portières
coulissantes avant de les ouvrir ou de
les fermer.
PRUDENCE
REMARQUE
Si le système de portières coulissantes
détecte une obstruction de façon
répétée un certain nombre de fois dans
la direction d’ouverture ou de
fermeture, la portière s’arrêtera.
Arrêt Marche
Interrupteur principal
des portières
coulissantes électriques
J16R_8S07-EC-03H-F_Edition3.book Page 19 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI

3-20
Bien connaître votre Mazda
Portières et serrures
Form No. 8S07-EC-03H-F
Mettre l’interrupteur principal des
portières coulissantes électriques à la
position d’arrêt lorsque l’on travaille
sur le véhicule:
Le fait de laisser l’interrupteur
principal des portières coulissantes
électriques à la position de marche
lorsque l’on travaille sur le véhicule
est dangereux. Si les touches
d’ouverture/fermeture sont pressées
par erreur, les portières coulissantes
coulisseront risquant de coincer une
tête ou des mains et causer de graves
blessures. Toujours s’assurer de
mettre l’interrupteur principal des
portières coulissantes électriques à la
position d’arrêt lorsque l’on travaille
sur le véhicule.
PRUDENCEREMARQUE
•S’il y a un problème du système de
portières coulissantes et qu’elles
doivent être ouvertes ou fermées
manuellement, mettre l’interrupteur
principal des portières coulissantes
électriques à la position d’arrêt de
sorte à pouvoir les faire fonctionner
manuellement.
•Si l’interrupteur principal des
portières coulissantes électriques est
mis à la position d’arrêt pendant que
les portières s’ouvrent ou se ferment
électriquement, l’avertisseur sonore
retentira et la ou les portières
coulissantes peuvent être arrêtées.
Si vous remettez l’interrupteur
principal des portières coulissantes
électriques à la position de marche,
les portières peuvent être ouvertes
ou fermées électriquement.
•Lorsqu’une portière coulissante est
à demi-ouverte et que le système est
commuté au mode de
fonctionnement manuel, la portière
peut être ouverte et fermée
manuellement en la faisant d’abord
coulisser vers l’avant puis vers
l’arrière, puis dans la direction
désirée.
J16R_8S07-EC-03H-F_Edition3.book Page 20 Friday, April 9, 2004 8:41 AM
Black process 45.0° 240.0 LPI
