2004 Hyundai Santa Fe Manuale del proprietario (in Italian)

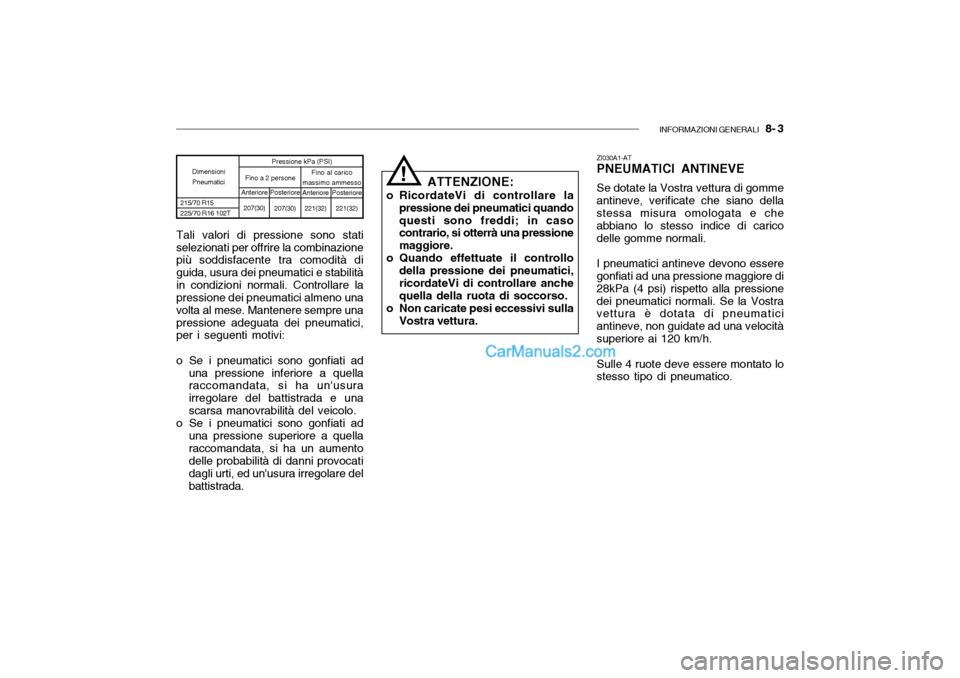

INFORMAZIONI GENERALI 8- 3
Dimensioni
Pneumatici
215/70 R15 225/70 R16 102T Pressione kPa (PSI)
Posteriore 207(30) Anteriore
221(32)
Fino a 2 persone
Fino al carico
massimo ammesso Posteriore
221(32)
Anteriore
207(30)
Tali valori di pressione sono stati
selezionati per offrire la combinazione più soddisfacente tra comodità di guida, usura dei pneumatici e stabilitàin condizioni normali. Controllare la pressione dei pneumatici almeno una volta al mese. Mantenere sempre unapressione adeguata dei pneumatici, per i seguenti motivi:
o Se i pneumatici sono gonfiati ad una pressione inferiore a quella raccomandata, si ha un'usura irregolare del battistrada e unascarsa manovrabilità del veicolo.
o Se i pneumatici sono gonfiati ad una pressione superiore a quellaraccomandata, si ha un aumento delle probabilità di danni provocati dagli urti, ed un'usura irregolare delbattistrada.
ZI030A1-AT PNEUMATICI ANTINEVE Se dotate la Vostra vettura di gomme
antineve, verificate che siano della stessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali.
I pneumatici antineve devono essere
gonfiati ad una pressione maggiore di28kPa (4 psi) rispetto alla pressionedei pneumatici normali. Se la Vostra vettura è dotata di pneumatici antineve, non guidate ad una velocitàsuperiore ai 120 km/h.
Sulle 4 ruote deve essere montato lo
stesso tipo di pneumatico.
! ATTENZIONE:
o RicordateVi di controllare la pressione dei pneumatici quando questi sono freddi; in caso contrario, si otterrà una pressione maggiore.
o Quando effettuate il controllo della pressione dei pneumatici,ricordateVi di controllare anche quella della ruota di soccorso.
o Non caricate pesi eccessivi sulla Vostra vettura.

8- 4 INFORMAZIONI GENERALI
!
!
HA1409
I060A01A-GTT ROTAZIONE DEI PNEUMATICI
Effettuate ogni 10.000 km la rotazione dei pneumatici per limitarne il logorio.Se notate un consumo irregolare dei pneumatici, rivolgeteVi al Vostro Concessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi. Ruota di scorta
ZI060A1-ATEQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai
sono stati equilibrati prima della consegna. E comunque consigliabile equilibrare le ruote periodicamente.
I050A01O-GTT CATENE ANTINEVE Le catene devono essere installate
sulle ruote anteriori. Verificate che siano della misura esatta. Se avete montato le catene sulle ruote dellaVostra vettura, evitate di guidare su strade prive di neve o ghiaccio.
AVVERTENZA:
o Se si guida su strade innevate o ghiacciate, mantenere una velocità inferiore a 30 km/h.
o Utilizzare catene SAE classe "S" oppure catene di filo metallico eplastica.
o Se le catene sono rumorose perché vengono a contatto conla scocca, serrarle nuovamente.
o Serrare nuovamente le catene, per
evitare danni alla carrozzeria,
dopo aver guidato per 0,5 ~ 1 km dopo l'installazione. AVVERTENZA:
Evitate di usare contemporanea-
mente pneumatici radiali e convenzionali.
SI080A1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura.Quando compaiono, occorre sostituire le gomme al più presto.

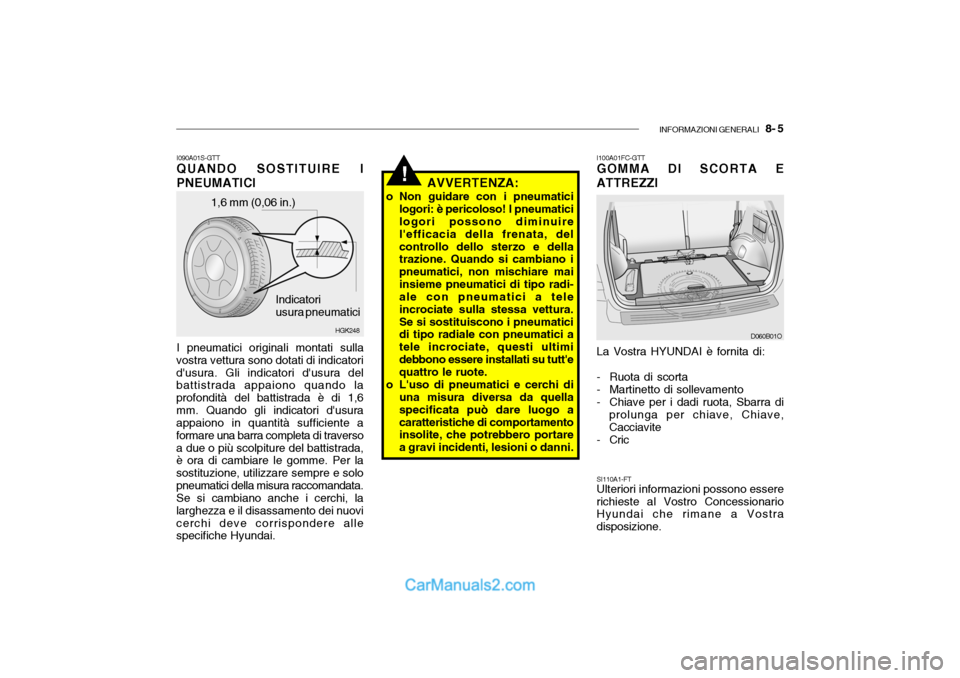

INFORMAZIONI GENERALI 8- 5
!
1,6 mm (0,06 in.)
HGK248
Indicatori usura pneumatici
I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla
vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando la profondità del battistrada è di 1,6mm. Quando gli indicatori d'usura appaiono in quantità sufficiente a formare una barra completa di traversoa due o più scolpiture del battistrada, è ora di cambiare le gomme. Per la sostituzione, utilizzare sempre e solopneumatici della misura raccomandata. Se si cambiano anche i cerchi, la larghezza e il disassamento dei nuovicerchi deve corrispondere alle specifiche Hyundai. I100A01FC-GTTGOMMA DI SCORTA E ATTREZZI La Vostra HYUNDAI è fornita di:
- Ruota di scorta
- Martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di
prolunga per chiave, Chiave, Cacciavite
- Cric
D060B01O
AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, delcontrollo dello sterzo e della trazione. Quando si cambiano i pneumatici, non mischiare maiinsieme pneumatici di tipo radi- ale con pneumatici a tele incrociate sulla stessa vettura.Se si sostituiscono i pneumatici di tipo radiale con pneumatici a tele incrociate, questi ultimidebbono essere installati su tutt'e quattro le ruote.
o L'uso di pneumatici e cerchi di una misura diversa da quella specificata può dare luogo acaratteristiche di comportamento insolite, che potrebbero portare a gravi incidenti, lesioni o danni.
SI110A1-FT Ulteriori informazioni possono essere richieste al Vostro Concessionario Hyundai che rimane a Vostra disposizione.

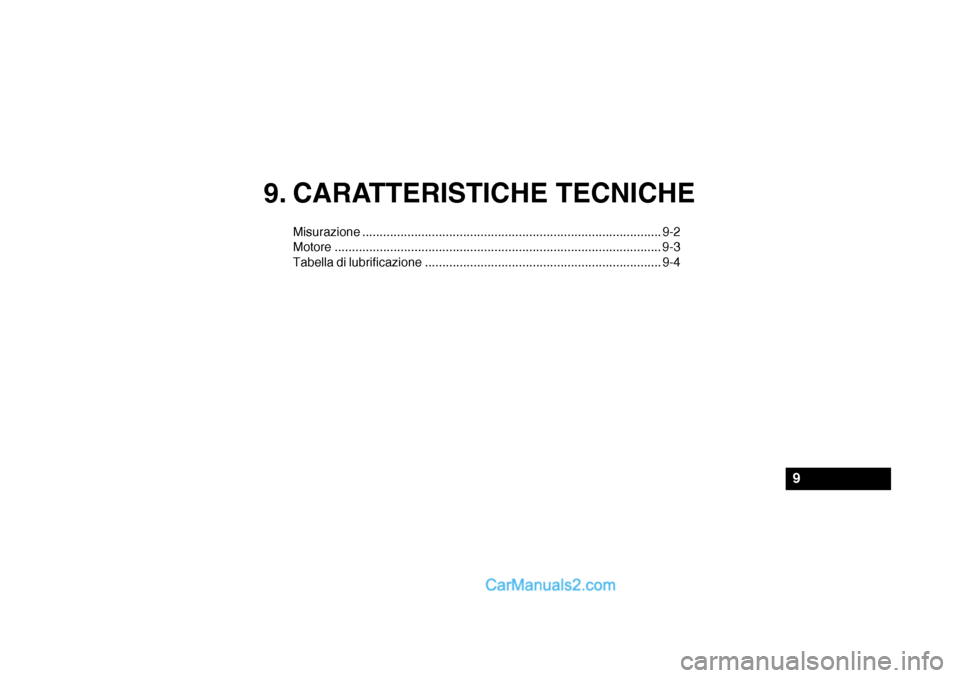

9. CARATTERISTICHE TECNICHE
Misurazione ...................................................................................... 9-2
Motore .......................................................................................... .... 9-3
Tabella di lubrificazione .................................................................... 9-4
9

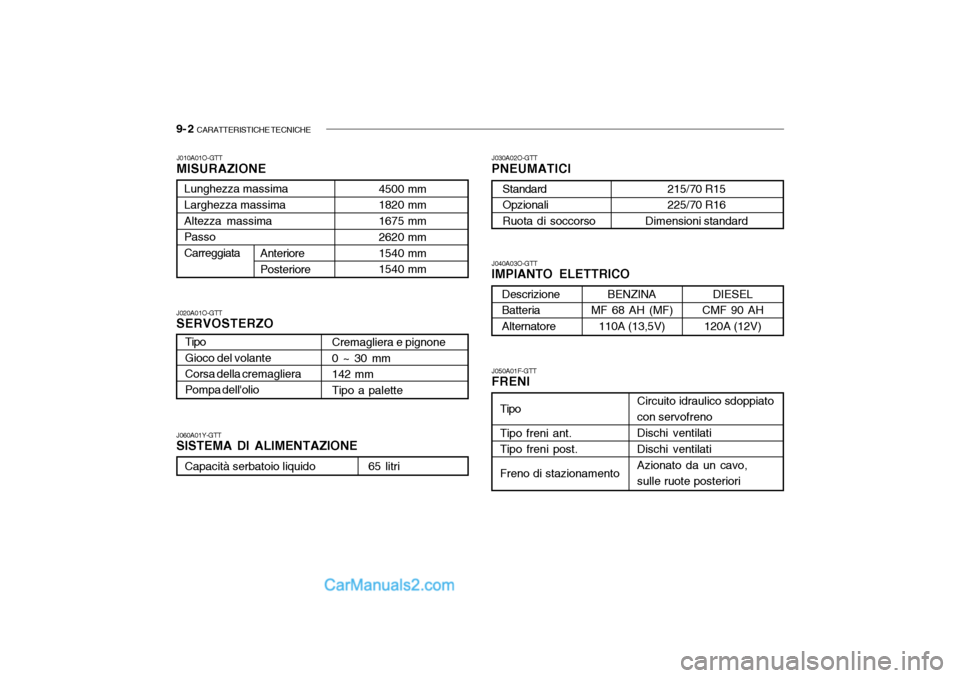

9- 2 CARATTERISTICHE TECNICHE
Tipo Gioco del volante Corsa della cremagliera Pompa dell'olio
J010A01O-GTT MISURAZIONE
J040A03O-GTT IMPIANTO ELETTRICO
J020A01O-GTTSERVOSTERZO J060A01Y-GTT SISTEMA DI ALIMENTAZIONE J030A02O-GTT PNEUMATICI J050A01F-GTT FRENI
4500 mm 1820 mm 1675 mm 2620 mm 1540 mm 1540 mm
Lunghezza massimaLarghezza massima Altezza massima Passo Carreggiata
Anteriore Posteriore
Cremagliera e pignone 0 ~ 30 mm 142 mm Tipo a palette
Capacità serbatoio liquido 65 litri
215/70 R15 225/70 R16
Dimensioni standard
StandardOpzionali Ruota di soccorso
Circuito idraulico sdoppiato con servofreno Dischi ventilati Dischi ventilati Azionato da un cavo, sulle ruote posteriori
Tipo Tipo freni ant. Tipo freni post. Freno di stazionamento
BENZINA
MF 68 AH (MF)
110A (13,5V)
Descrizione Batteria AlternatoreDIESEL
CMF 90 AH
120A (12V)

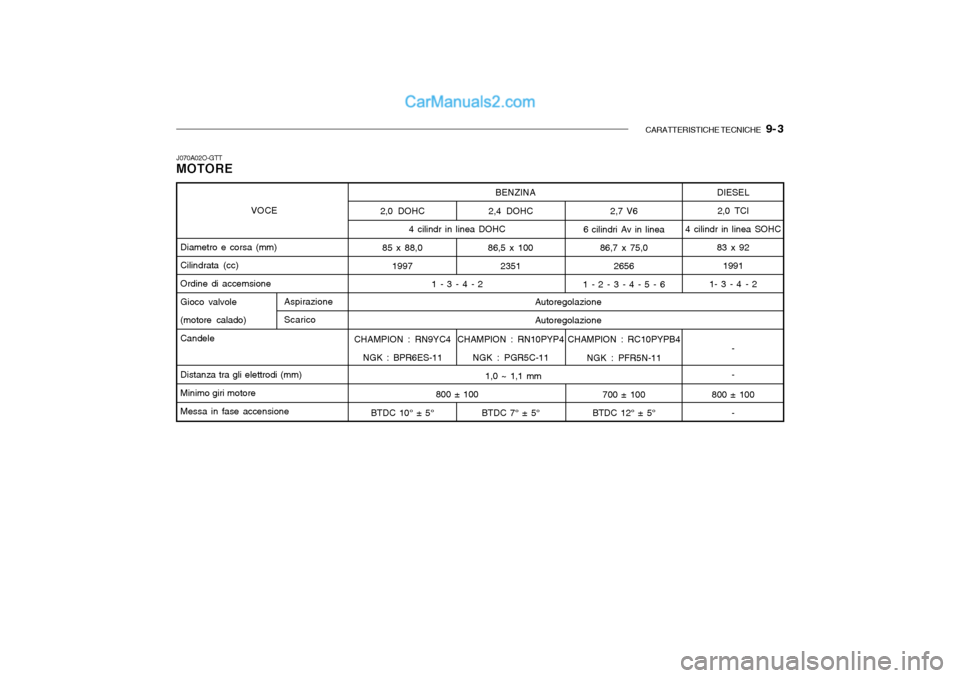

CARATTERISTICHE TECNICHE 9- 3
2,0 DOHC
85 x 88,0 1997
CHAMPION : RN9YC4 NGK : BPR6ES-11
BTDC 10° ± 5° 1,0 ~ 1,1 mm
4 cilindr in linea DOHC
1 - 3 - 4 - 2
800 ± 100 BENZINA
2,4 DOHC
86,5 x 100 2351
CHAMPION : RN10PYP4 NGK : PGR5C-11
BTDC 7° ± 5°
J070A02O-GTT MOTORE
DIESEL2,0 TCI
4 cilindr in linea SOHC
83 x 921991
1- 3 - 4 - 2
- -
800 ± 100 -
VOCE
Diametro e corsa (mm) Cilindrata (cc) Ordine di accemsione Gioco valvole(motore calado) Candele Distanza tra gli elettrodi (mm) Minimo giri motore Messa in fase accensione2,7 V6
6 cilindri Av in linea
86,7 x 75,02656
1 - 2 - 3 - 4 - 5 - 6
CHAMPION : RC10PYPB4 NGK : PFR5N-11
700 ± 100
BTDC 12° ± 5°
Autoregolazione Autoregolazione
Aspirazione Scarico

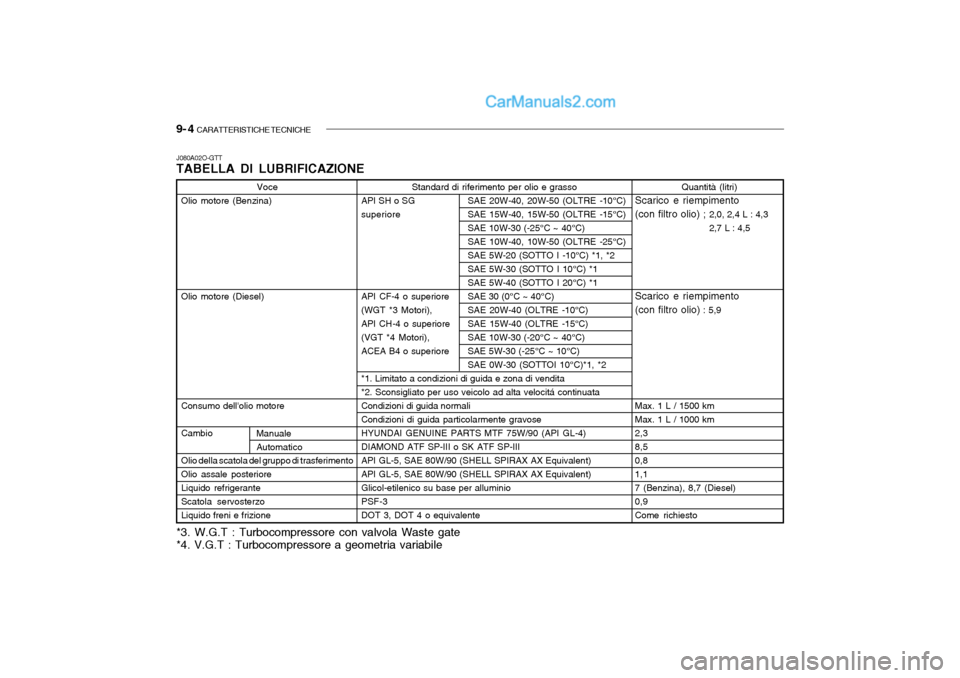

9- 4 CARATTERISTICHE TECNICHE
Voce
Olio motore (Benzina) Olio motore (Diesel) Consumo dell'olio motore CambioOlio della scatola del gruppo di trasferimento Olio assale posterioreLiquido refrigeranteScatola servosterzoLiquido freni e frizione Standard di riferimento per olio e grasso
API SH o SG SAE 20W-40, 20W-50 (OLTRE -10°C)superiore SAE 15W-40, 15W-50 (OLTRE -15°C)SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (OLTRE -25°C)SAE 5W-20 (SOTTO I -10°C) *1, *2SAE 5W-30 (SOTTO I 10°C) *1SAE 5W-40 (SOTTO I 20°C) *1
API CF-4 o superiore SAE 30 (0°C ~ 40°C)
(WGT *3 Motori), SAE 20W-40 (OLTRE -10°C)
API CH-4 o superiore SAE 15W-40 (OLTRE -15°C)
(VGT *4 Motori), SAE 10W-30 (-20°C ~ 40°C)
ACEA B4 o superiore SAE 5W-30 (-25°C ~ 10°C) SAE 0W-30 (SOTTOI 10°C)*1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocitá continuataCondizioni di guida normaliCondizioni di guida particolarmente gravoseHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4)DIAMOND ATF SP-III o SK ATF SP-IIIAPI GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)API GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)Glicol-etilenico su base per alluminioPSF-3DOT 3, DOT 4 o equivalente
J080A02O-GTT TABELLA DI LUBRIFICAZIONEQuantità (litri)
Scarico e riempimento (con filtro olio) ; 2,0, 2,4 L : 4,32,7 L : 4,5
Scarico e riempimento(con filtro olio) : 5,9
Max. 1 L / 1500 kmMax. 1 L / 1000 km2,38,50,81,17 (Benzina), 8,7 (Diesel)0,9Come richiesto
Manuale Automatico
*3. W.G.T : Turbocompressore con valvola Waste gate *4. V.G.T : Turbocompressore a geometria variabile

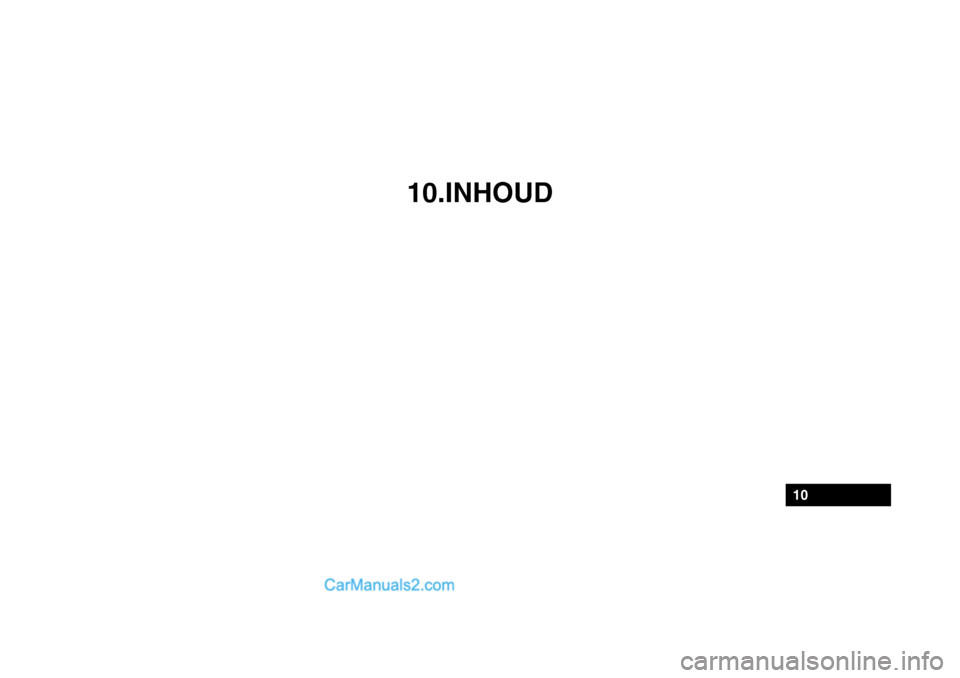

10.INHOUD
