2004 Hyundai Santa Fe Manuale del proprietario (in Italian)

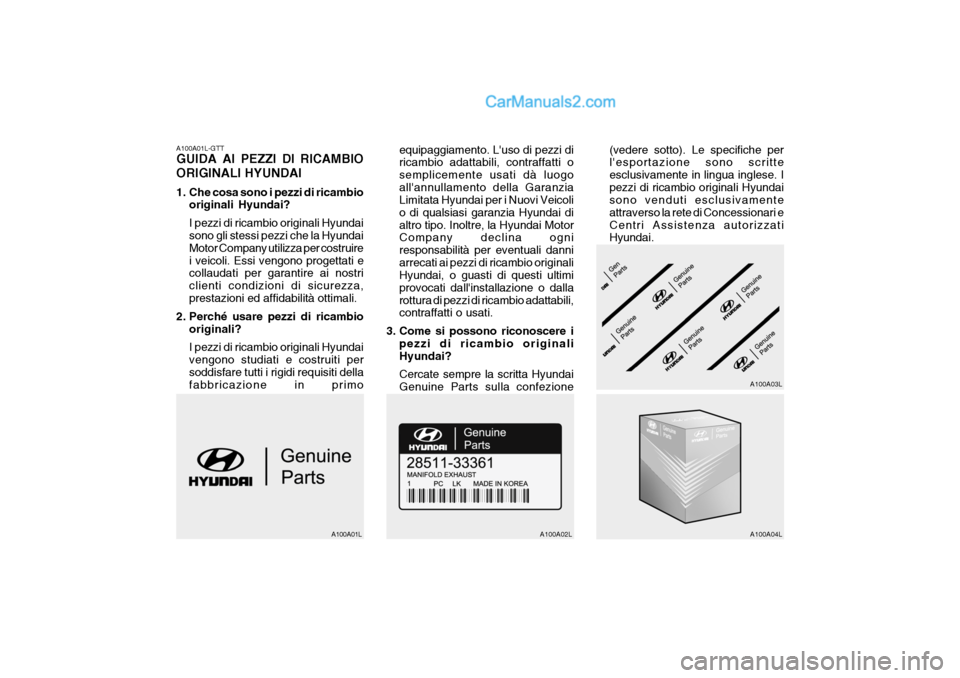

A100A01L-GTT GUIDA AI PEZZI DI RICAMBIO ORIGINALI HYUNDAI
1. Che cosa sono i pezzi di ricambiooriginali Hyundai? I pezzi di ricambio originali Hyundai sono gli stessi pezzi che la Hyundai Motor Company utilizza per costruirei veicoli. Essi vengono progettati e collaudati per garantire ai nostri clienti condizioni di sicurezza,prestazioni ed affidabilità ottimali.
2. Perché usare pezzi di ricambio originali? I pezzi di ricambio originali Hyundai vengono studiati e costruiti per soddisfare tutti i rigidi requisiti della fabbricazione in primo
A100A01Lequipaggiamento. L'uso di pezzi di ricambio adattabili, contraffatti o semplicemente usati dà luogoall'annullamento della Garanzia Limitata Hyundai per i Nuovi Veicoli o di qualsiasi garanzia Hyundai dialtro tipo. Inoltre, la Hyundai Motor Company declina ogni responsabilità per eventuali danniarrecati ai pezzi di ricambio originali Hyundai, o guasti di questi ultimi provocati dall'installazione o dallarottura di pezzi di ricambio adattabili, contraffatti o usati.
3. Come si possono riconoscere i pezzi di ricambio originali Hyundai? Cercate sempre la scritta Hyundai Genuine Parts sulla confezione
A100A02L A100A04L
A100A03L
(vedere sotto). Le specifiche per l'esportazione sono scritte esclusivamente in lingua inglese. Ipezzi di ricambio originali Hyundai sono venduti esclusivamente attraverso la rete di Concessionari eCentri Assistenza autorizzati Hyundai.

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO

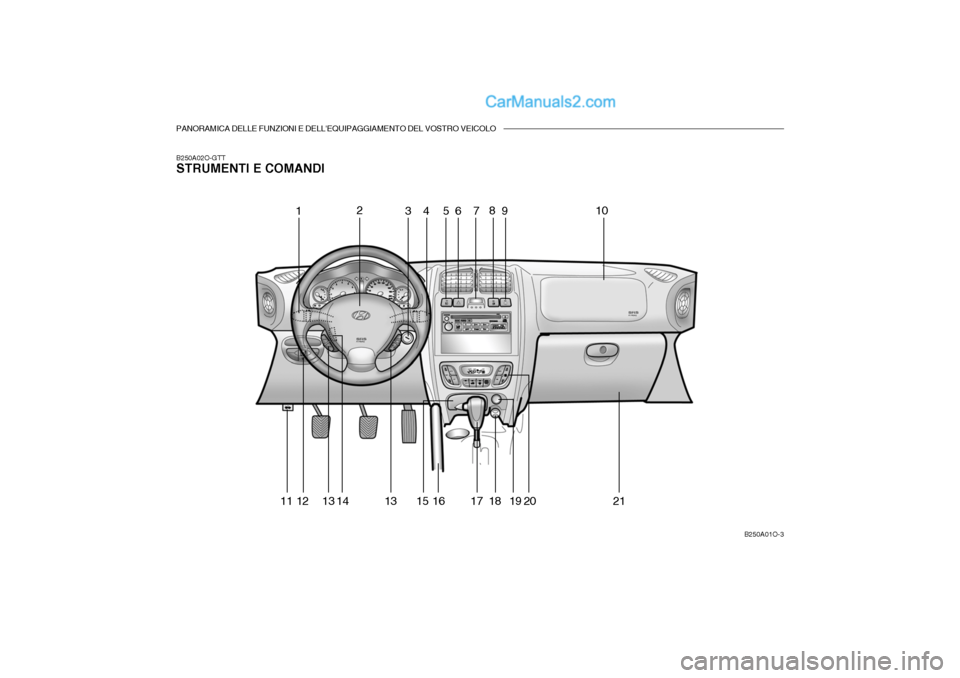

B250A02O-GTT STRUMENTI E COMANDI
B250A01O-3
12
34 567 8
11 12 13 13 15 16 17 18 19 149
2010
21

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO
!ATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare di posizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perditadi liquido, queste parti (quadro strumenti, plancia o ventilatore per l'aria) potrebbero rimanere danneggiate. Lavare queste parti immediatamente, con acqua.

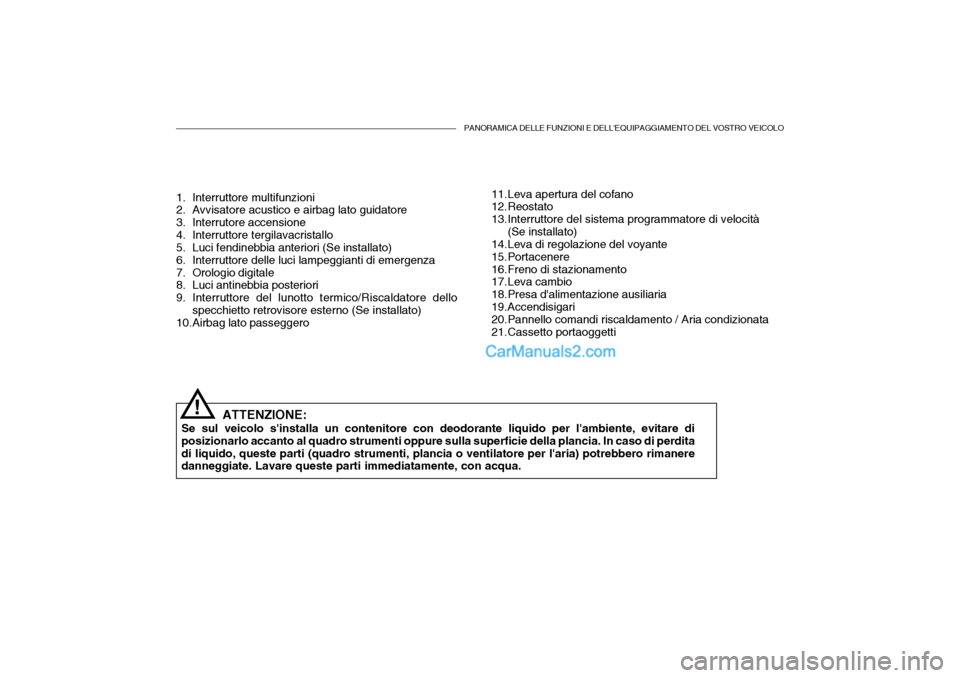

1. Interruttore multifunzioni
2. Avvisatore acustico e airbag lato guidatore
3. Interrutore accensione
4. Interruttore tergilavacristallo
5. Luci fendinebbia anteriori (Se installato)
6. Interruttore delle luci lampeggianti di emergenza
7. Orologio digitale
8. Luci antinebbia posteriori
9. Interruttore del lunotto termico/Riscaldatore dello
specchietto retrovisore esterno (Se installato)
10.Airbag lato passeggero 11.Leva apertura del cofano
12.Reostato
13.Interruttore del sistema programmatore di velocità
(Se installato)
14.Leva di regolazione del voyante
15.Portacenere
16.Freno di stazionamento
17.Leva cambio
18.Presa d'alimentazione ausiliaria
19.Accendisigari
20.Pannello comandi riscaldamento / Aria condizionata
21.Cassetto portaoggetti

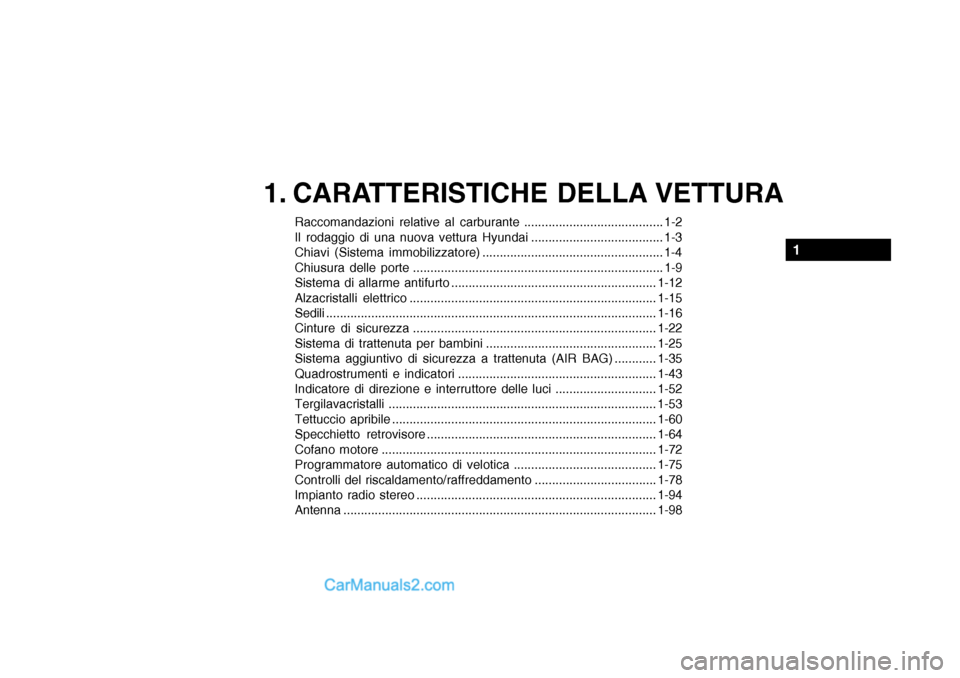

1. CARATTERISTICHE DELLA VETTURA
Raccomandazioni relative al carburante ........................................ 1-2
Il rodaggio di una nuova vettura Hyundai ...................................... 1-3
Chiavi (Sistema immobilizzatore) .................................................... 1-4
Chiusura delle porte ........................................................................ 1-9
Sistema di allarme antifurto........................................................... 1-12
Alzacristalli el ettrico....................................................................... 1-15
Sedili ............................................................................................... 1-16
Cinture di sicurezza ...................................................................... 1-22
Sistema di trattenuta per bambi ni ................................................. 1-25
Sistema aggiuntivo di sicurezza a trattenuta (AIR BAG) ............1-35
Quadrostrumenti e indicatori ......................................................... 1-43
Indicatore di direzione e interruttore delle luci ............................. 1-52
Tergilavacristalli ........................................................................... .. 1-53
Tettuccio apribile ............................................................................ 1-60
Specchietto retrovisore .................................................................. 1-64
Cofano motore ............................................................................... 1-72
Programmatore automatico di velotica ......................................... 1-75
Controlli del riscaldam ento/raffreddamento................................... 1-78
Impianto radio stereo ..................................................................... 1-94
Antenna .......................................................................................... 1-98
1

1- 2 CARATTERISTICHE DELLA VETTURA
B010A01O

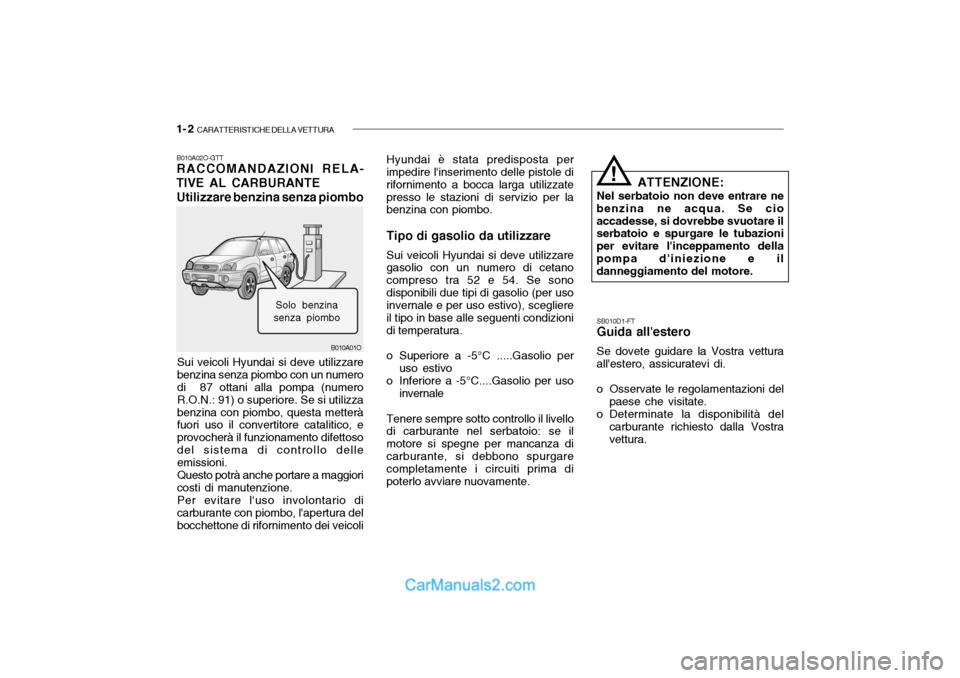

B010A02O-GTT RACCOMANDAZIONI RELA-
TIVE AL CARBURANTE
Utilizzare benzina senza piombo
Sui veicoli Hyundai si deve utilizzare benzina senza piombo con un numero di 87 ottani alla pompa (numero R.O.N.: 91) o superiore. Se si utilizzabenzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocherà il funzionamento difettosodel sistema di controllo delle emissioni. Questo potrà anche portare a maggiori costi di manutenzione.Per evitare l'uso involontario dicarburante con piombo, l'apertura del bocchettone di rifornimento dei veicoli Solo benzina
senza piombo Hyundai è stata predisposta perimpedire l'inserimento delle pistole di rifornimento a bocca larga utilizzatepresso le stazioni di servizio per la benzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetano compreso tra 52 e 54. Se sonodisponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliere il tipo in base alle seguenti condizionidi temperatura.
o Superiore a -5°C .....Gasolio per uso estivo
o Inferiore a -5°C....Gasolio per uso invernale
Tenere sempre sotto controllo il livello di carburante nel serbatoio: se il motore si spegne per mancanza dicarburante, si debbono spurgare completamente i circuiti prima di poterlo avviare nuovamente. ATTENZIONE:
Nel serbatoio non deve entrare ne
benzina ne acqua. Se cioaccadesse, si dovrebbe svuotare il serbatoio e spurgare le tubazioni per evitare l'inceppamento dellapompa d'iniezione e il danneggiamento del motore.
SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura
all'estero, assicuratevi di.
o Osservate le regolamentazioni del paese che visitate.
o Determinate la disponibilità del
carburante richiesto dalla Vostra vettura.
!

CARATTERISTICHE DELLA VETTURA 1- 3

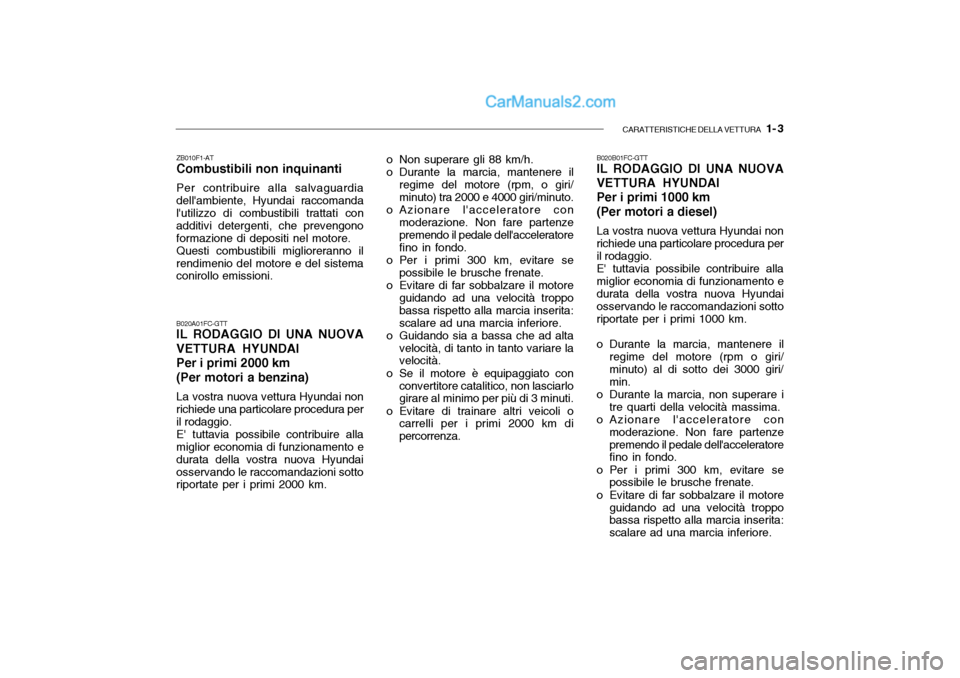

ZB010F1-AT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai raccomanda l'utilizzo di combustibili trattati con additivi detergenti, che prevengonoformazione di depositi nel motore.Questi combustibili miglioreranno ilrendimenio del motore e del sistema conirollo emissioni. B020B01FC-GTTIL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI Per i primi 1000 km(Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura per il rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento e durata della vostra nuova Hyundai osservando le raccomandazioni sottoriportate per i primi 1000 km.
o Durante la marcia, mantenere il
regime del motore (rpm o giri/ minuto) al di sotto dei 3000 giri/min.
o Durante la marcia, non superare i tre quarti della velocità massima.
o Azionare l'acceleratore con
moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
B020A01FC-GTT IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAIPer i primi 2000 km(Per motori a benzina) La vostra nuova vettura Hyundai non richiede una particolare procedura per il rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento e durata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 2000 km. o Non superare gli 88 km/h.
o Durante la marcia, mantenere il
regime del motore (rpm, o giri/ minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se
possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppobassa rispetto alla marcia inserita:scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità.
o Se il motore è equipaggiato con convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli per i primi 2000 km di percorrenza.

1- 4 CARATTERISTICHE DELLA VETTURA

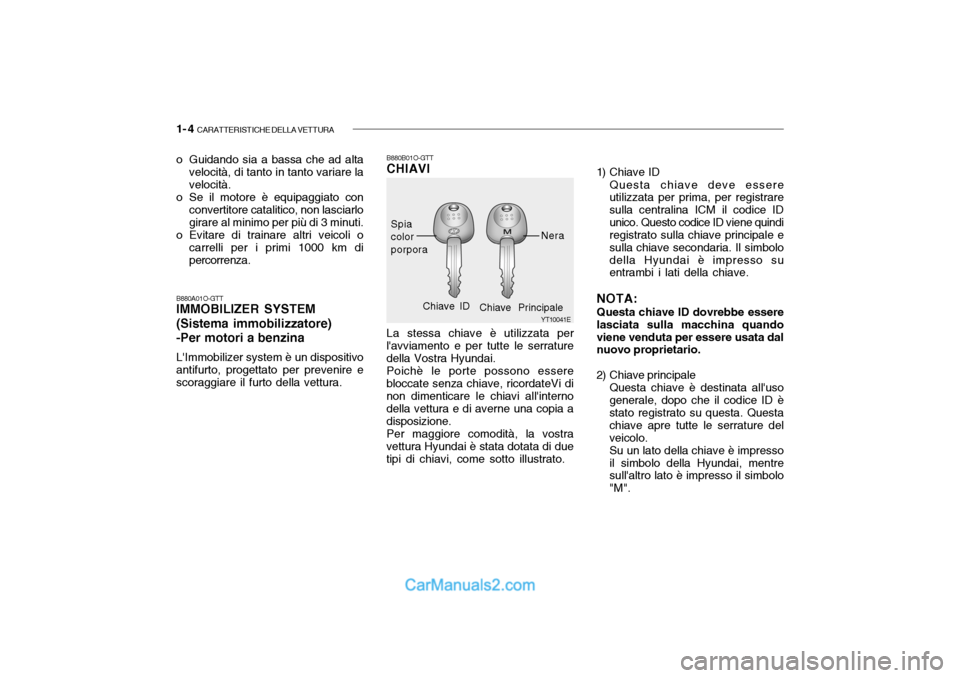

B880B01O-GTT CHIAVI La stessa chiave è utilizzata per
l'avviamento e per tutte le serrature della Vostra Hyundai. Poichè le porte possono essere
bloccate senza chiave, ricordateVi dinon dimenticare le chiavi all'interno della vettura e di averne una copia a disposizione. Per maggiore comodità, la vostra
vettura Hyundai è stata dotata di duetipi di chiavi, come sotto illustrato. 1) Chiave ID
Questa chiave deve essere utilizzata per prima, per registrare sulla centralina ICM il codice IDunico. Questo codice ID viene quindi registrato sulla chiave principale e sulla chiave secondaria. Il simbolodella Hyundai è impresso su entrambi i lati della chiave.
NOTA: Questa chiave ID dovrebbe essere
lasciata sulla macchina quando viene venduta per essere usata dal nuovo proprietario.
2) Chiave principale Questa chiave è destinata all'uso generale, dopo che il codice ID è stato registrato su questa. Questa chiave apre tutte le serrature delveicolo.Su un lato della chiave è impressoil simbolo della Hyundai, mentre sull'altro lato è impresso il simbolo "M".
YT10041E
Spia color porpora
o Guidando sia a bassa che ad alta
velocità, di tanto in tanto variare la velocità.
o Se il motore è equipaggiato con convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o
carrelli per i primi 1000 km dipercorrenza.
B880A01O-GTT IMMOBILIZER SYSTEM (Sistema immobilizzatore)-Per motori a benzina L'Immobilizer system è un dispositivo antifurto, progettato per prevenire escoraggiare il furto della vettura. Nera
Chiave ID Chiave Principale

CARATTERISTICHE DELLA VETTURA 1- 5
NOTA:

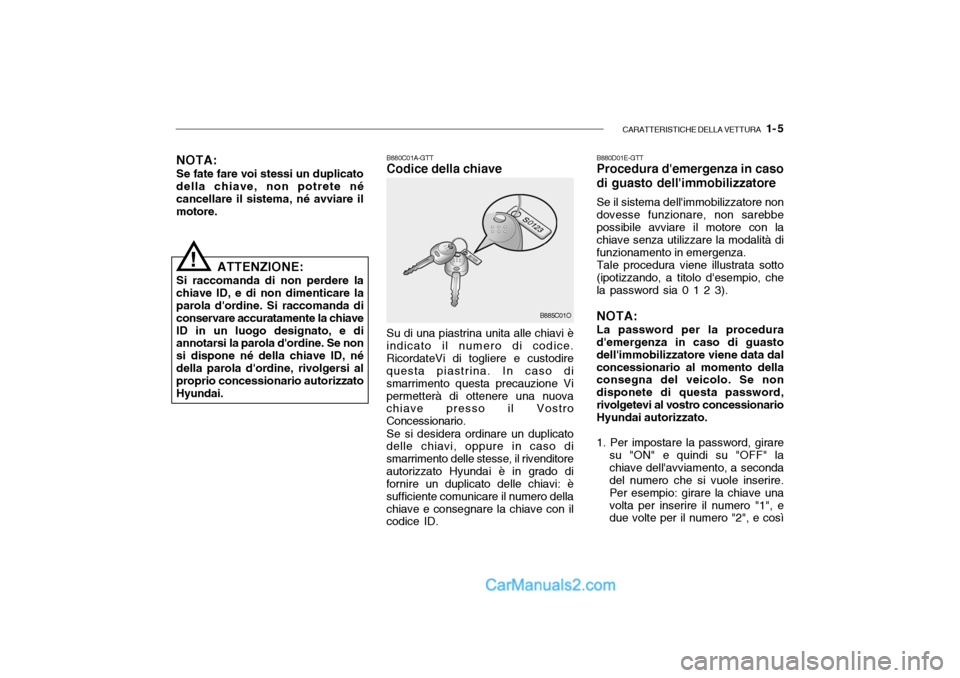

Se fate fare voi stessi un duplicato della chiave, non potrete nécancellare il sistema, né avviare il motore. B880C01A-GTTCodice della chiave Su di una piastrina unita alle chiavi è
indicato il numero di codice. RicordateVi di togliere e custodire questa piastrina. In caso di smarrimento questa precauzione Vipermetterà di ottenere una nuova chiave presso il Vostro Concessionario.
Se si desidera ordinare un duplicato
delle chiavi, oppure in caso dismarrimento delle stesse, il rivenditoreautorizzato Hyundai è in grado di fornire un duplicato delle chiavi: è sufficiente comunicare il numero dellachiave e consegnare la chiave con il codice ID. B885C01O
ATTENZIONE:
Si raccomanda di non perdere la chiave ID, e di non dimenticare laparola d'ordine. Si raccomanda di conservare accuratamente la chiave ID in un luogo designato, e di annotarsi la parola d'ordine. Se non si dispone né della chiave ID, nédella parola d'ordine, rivolgersi al proprio concessionario autorizzato Hyundai.
! B880D01E-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore Se il sistema dell'immobilizzatore non dovesse funzionare, non sarebbe possibile avviare il motore con la chiave senza utilizzare la modalità difunzionamento in emergenza.Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, chela password sia 0 1 2 3). NOTA: La password per la procedura d'emergenza in caso di guasto dell'immobilizzatore viene data dalconcessionario al momento della consegna del veicolo. Se non disponete di questa password,rivolgetevi al vostro concessionario Hyundai autorizzato. 1. Per impostare la password, girare
su "ON" e quindi su "OFF" la chiave dell'avviamento, a seconda del numero che si vuole inserire. Per esempio: girare la chiave unavolta per inserire il numero "1", e due volte per il numero "2", e così
