2023 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

255
4
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

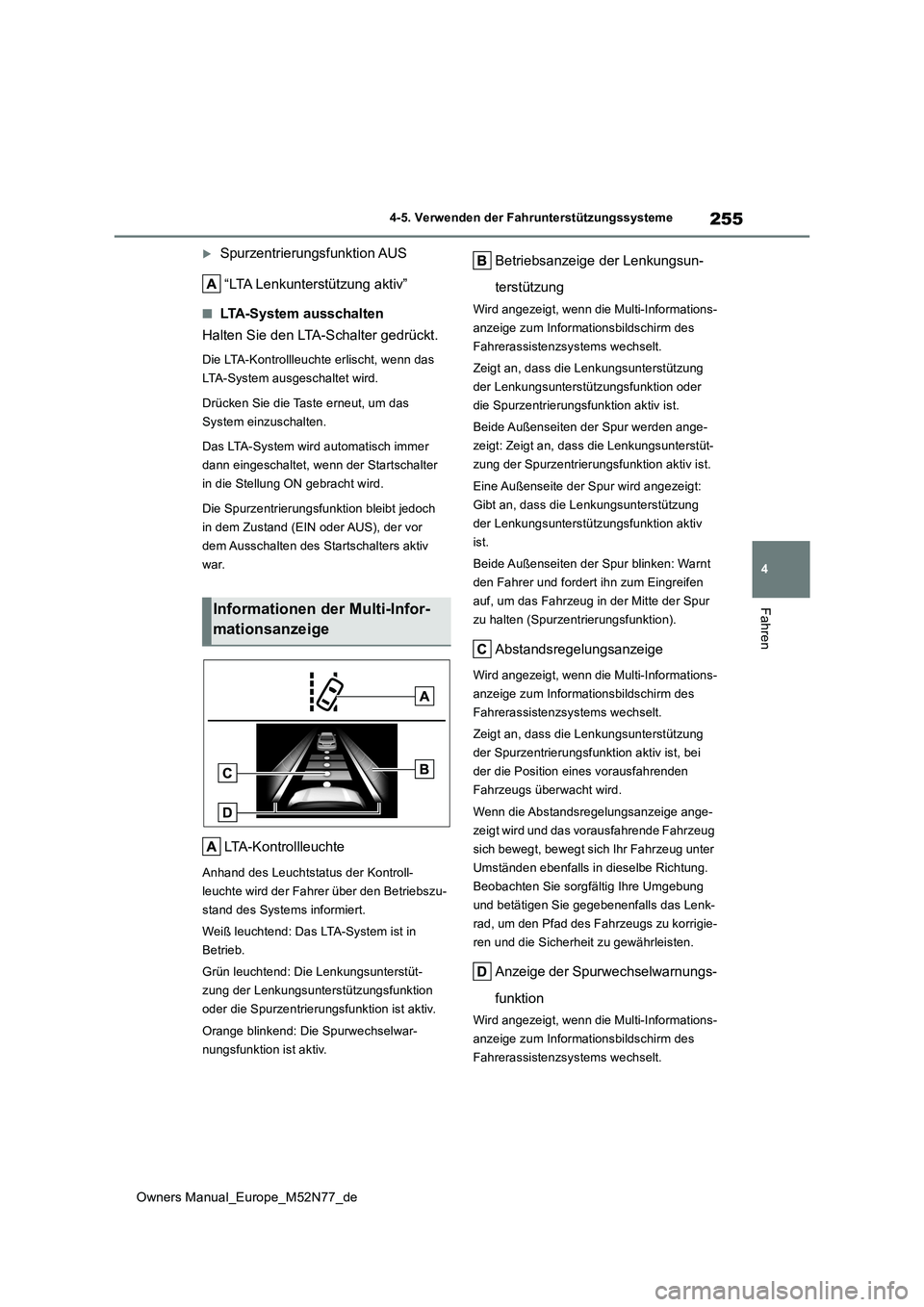

Spurzentrierungsfunktion AUS
“LTA Lenkunterstützung aktiv”
■LTA-System ausschalten
Halten Sie den LTA-Schalter gedrückt.
Die LTA-Kontrollleuchte erlischt, wenn das
LTA-System ausgeschaltet wird.
Drücken Sie die Taste erneut, um das
System einzuschalten.
Das LTA-System wird automatisch immer
dann eingeschaltet, wenn der Startschalter
in die Stellung ON gebracht wird.
Die Spurzentrierungsfunktion bleibt jedoch
in dem Zustand (EIN oder AUS), der vor
dem Ausschalten des Startschalters aktiv
war.
LTA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den Betriebszu-
stand des Systems informiert.
Weiß leuchtend: Das LTA-System ist in
Betrieb.
Grün leuchtend: Die Lenkungsunterstüt-
zung der Lenkungsunterstützungsfunktion
oder die Spurzentrierungsfunktion ist aktiv.
Orange blinkend: Die Spurwechselwar-
nungsfunktion ist aktiv.
Betriebsanzeige der Lenkungsun-
terstützung
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion oder
die Spurzentrierungsfunktion aktiv ist.
Beide Außenseiten der Spur werden ange-
zeigt: Zeigt an, dass die Lenkungsunterstüt-
zung der Spurzentrierungsfunktion aktiv ist.
Eine Außenseite der Spur wird angezeigt:
Gibt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion aktiv
ist.
Beide Außenseiten der Spur blinken: Warnt
den Fahrer und fordert ihn zum Eingreifen
auf, um das Fahrzeug in der Mitte der Spur
zu halten (Spurzentrierungsfunktion).
Abstandsregelungsanzeige
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Spurzentrierungsfunktion aktiv ist, bei
der die Position eines vorausfahrenden
Fahrzeugs überwacht wird.
Wenn die Abstandsregelungsanzeige ange-
zeigt wird und das vorausfahrende Fahrzeug
sich bewegt, bewegt sich Ihr Fahrzeug unter
Umständen ebenfalls in dieselbe Richtung.
Beobachten Sie sorgfältig Ihre Umgebung
und betätigen Sie gegebenenfalls das Lenk-
rad, um den Pfad des Fahrzeugs zu korrigie-
ren und die Sicherheit zu gewährleisten.
Anzeige der Spurwechselwarnungs-
funktion
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Informationen der Multi-Infor-
mationsanzeige

256
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme

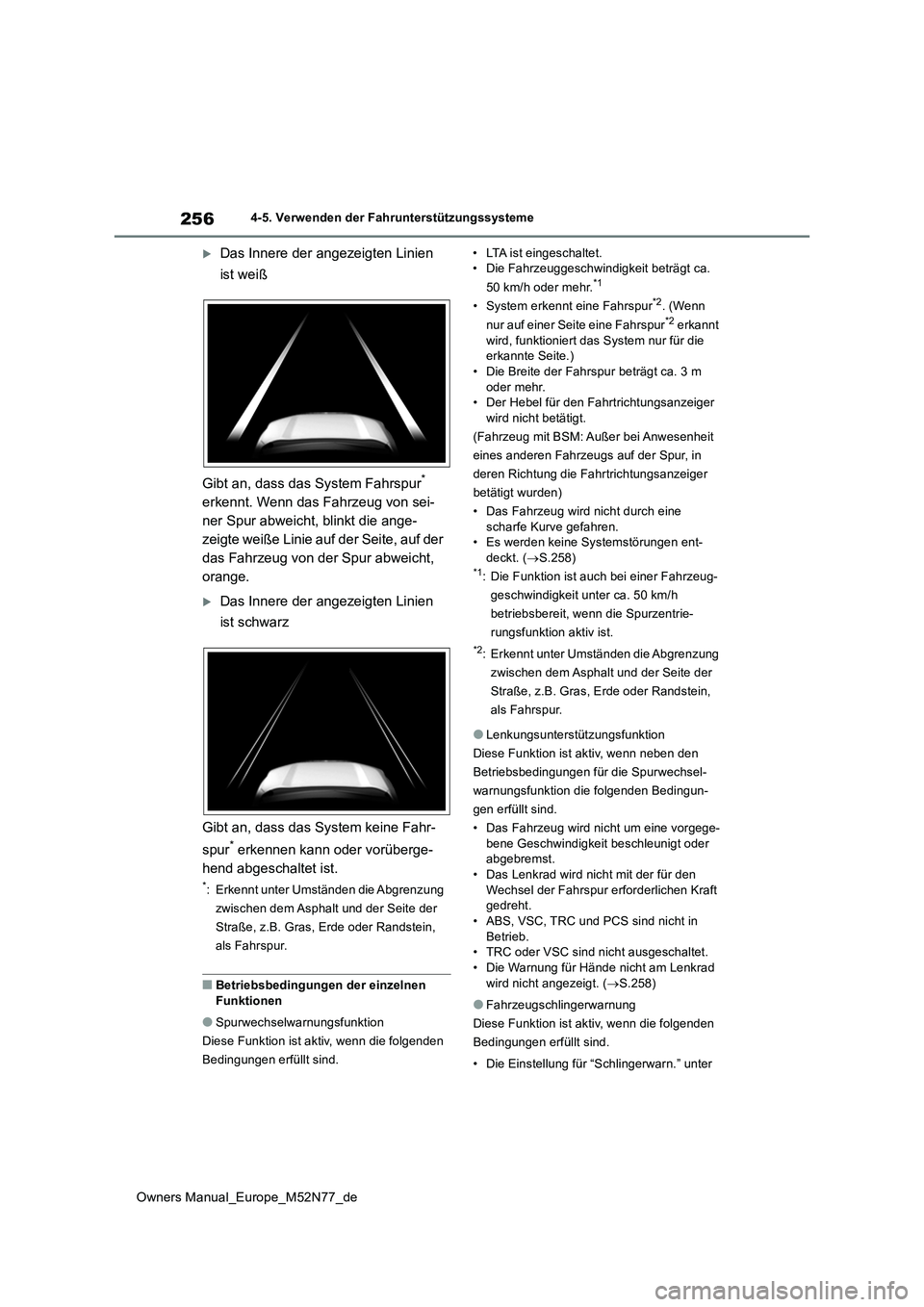

Das Innere der angezeigten Linien
ist weiß
Gibt an, dass das System Fahrspur*
erkennt. Wenn das Fahrzeug von sei-
ner Spur abweicht, blinkt die ange-
zeigte weiße Linie auf der Seite, auf der
das Fahrzeug von der Spur abweicht,
orange.
Das Innere der angezeigten Linien
ist schwarz
Gibt an, dass das System keine Fahr-
spur* erkennen kann oder vorüberge-
hend abgeschaltet ist.
*: Erkennt unter Umständen die Abgrenzung
zwischen dem Asphalt und der Seite der
Straße, z.B. Gras, Erde oder Randstein,
als Fahrspur.
■Betriebsbedingungen der einzelnen Funktionen
●Spurwechselwarnungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet. • Die Fahrzeuggeschwindigkeit beträgt ca.
50 km/h oder mehr.*1
• System erkennt eine Fahrspur*2. (Wenn
nur auf einer Seite eine Fahrspur*2 erkannt
wird, funktioniert das System nur für die erkannte Seite.)• Die Breite der Fahrspur beträgt ca. 3 m
oder mehr. • Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
(Fahrzeug mit BSM: Außer bei Anwesenheit
eines anderen Fahrzeugs auf der Spur, in
deren Richtung die Fahrtrichtungsanzeiger
betätigt wurden)
• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren. • Es werden keine Systemstörungen ent-deckt. ( S.258)*1: Die Funktion ist auch bei einer Fahrzeug-
geschwindigkeit unter ca. 50 km/h
betriebsbereit, wenn die Spurzentrie-
rungsfunktion aktiv ist.
*2: Erkennt unter Umständen die Abgrenzung
zwischen dem Asphalt und der Seite der
Straße, z.B. Gras, Erde oder Randstein,
als Fahrspur.
●Lenkungsunterstützungsfunktion
Diese Funktion ist aktiv, wenn neben den
Betriebsbedingungen für die Spurwechsel-
warnungsfunktion die folgenden Bedingun-
gen erfüllt sind.
• Das Fahrzeug wird nicht um eine vorgege-
bene Geschwindigkeit beschleunigt oder abgebremst.• Das Lenkrad wird nicht mit der für den
Wechsel der Fahrspur erforderlichen Kraft gedreht.• ABS, VSC, TRC und PCS sind nicht in
Betrieb. • TRC oder VSC sind nicht ausgeschaltet.• Die Warnung für Hände nicht am Lenkrad
wird nicht angezeigt. ( S.258)
●Fahrzeugschlingerwarnung
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter

257
4
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

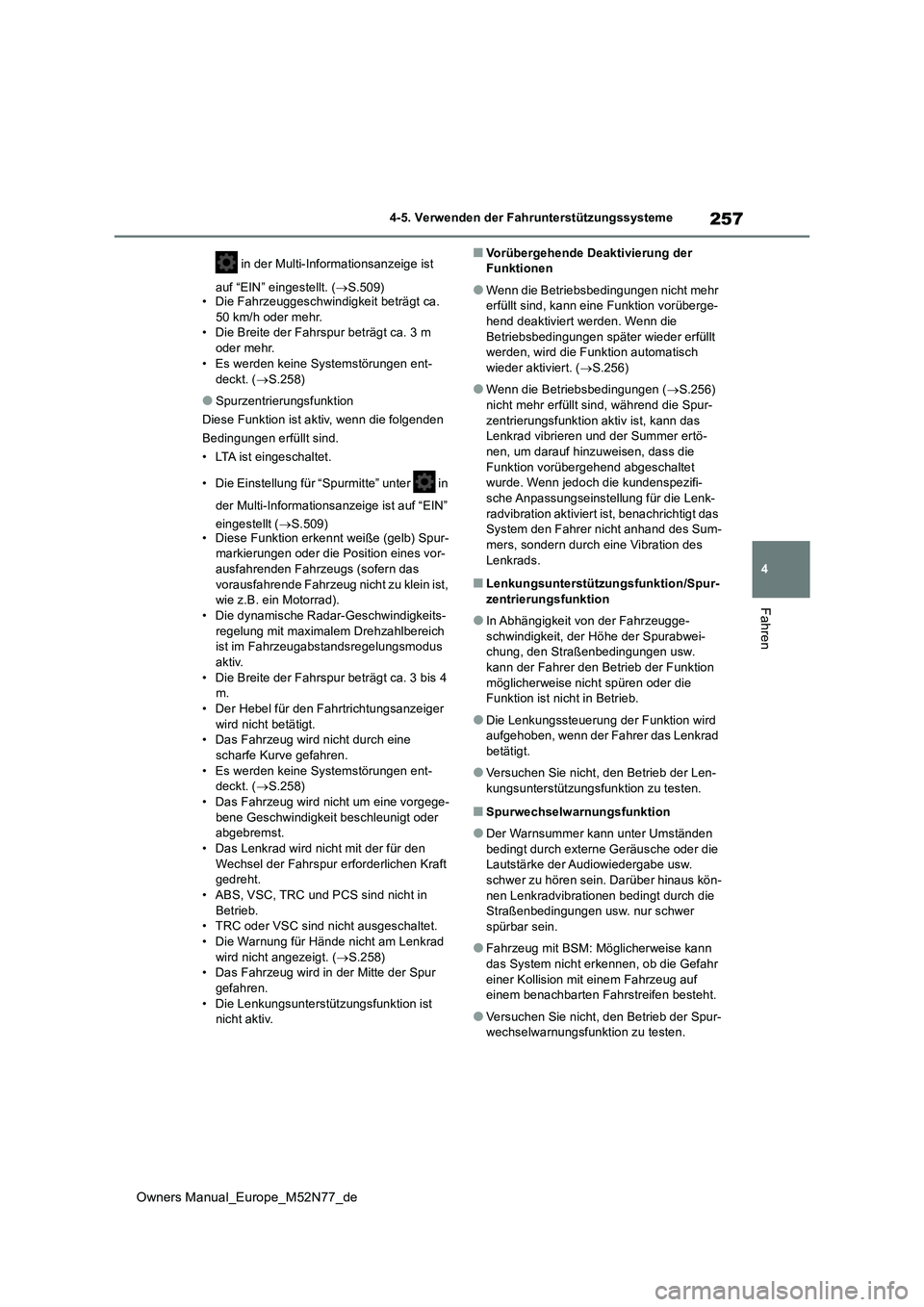

in der Multi-Informationsanzeige ist
auf “EIN” eingestellt. ( S.509) • Die Fahrzeuggeschwindigkeit beträgt ca. 50 km/h oder mehr.• Die Breite der Fahrspur beträgt ca. 3 m
oder mehr. • Es werden keine Systemstörungen ent-
deckt. ( S.258)
●Spurzentrierungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet.
• Die Einstellung für “Spurmitte” unter in
der Multi-Informationsanzeige ist auf “EIN”
eingestellt ( S.509) • Diese Funktion erkennt weiße (gelb) Spur- markierungen oder die Position eines vor-ausfahrenden Fahrzeugs (sofern das
vorausfahrende Fahrzeug nicht zu klein ist, wie z.B. ein Motorrad).• Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich ist im Fahrzeugabstandsregelungsmodus aktiv.
• Die Breite der Fahrspur beträgt ca. 3 bis 4 m.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren. • Es werden keine Systemstörungen ent-deckt. ( S.258)
• Das Fahrzeug wird ni cht um eine vorgege- bene Geschwindigkeit beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für den Wechsel der Fahrspur erforderlichen Kraft gedreht.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.• TRC oder VSC sind nicht ausgeschaltet.
• Die Warnung für Hände nicht am Lenkrad wird nicht angezeigt. ( S.258) • Das Fahrzeug wird in der Mitte der Spur
gefahren. • Die Lenkungsunterst ützungsfunktion ist nicht aktiv.
■Vorübergehende Deaktivierung der Funktionen
●Wenn die Betriebsbedingungen nicht mehr erfüllt sind, kann eine Funktion vorüberge-hend deaktiviert werden. Wenn die
Betriebsbedingungen später wieder erfüllt werden, wird die Funktion automatisch wieder aktiviert. ( S.256)
●Wenn die Betriebsbedingungen (S.256) nicht mehr erfüllt sind, während die Spur-
zentrierungsfunktion aktiv ist, kann das Lenkrad vibrieren und der Summer ertö-nen, um darauf hinzuweisen, dass die
Funktion vorübergehend abgeschaltet wurde. Wenn jedoch die kundenspezifi-sche Anpassungseinstellung für die Lenk-
radvibration aktiviert ist, benachrichtigt das System den Fahrer nicht anhand des Sum-mers, sondern durch eine Vibration des
Lenkrads.
■Lenkungsunterstützungsfunktion/Spur- zentrierungsfunktion
●In Abhängigkeit von der Fahrzeugge-schwindigkeit, der Höhe der Spurabwei-chung, den Straßenbedingungen usw.
kann der Fahrer den Betrieb der Funktion möglicherweise nich t spüren oder die Funktion ist nicht in Betrieb.
●Die Lenkungssteuerung der Funktion wird aufgehoben, wenn der Fahrer das Lenkrad
betätigt.
●Versuchen Sie nicht, den Betrieb der Len-
kungsunterstützungsfunktion zu testen.
■Spurwechselwarnungsfunktion
●Der Warnsummer kann unter Umständen
bedingt durch externe Geräusche oder die Lautstärke der Audiowiedergabe usw. schwer zu hören sein. Darüber hinaus kön-
nen Lenkradvibrationen bedingt durch die Straßenbedingungen usw. nur schwer spürbar sein.
●Fahrzeug mit BSM: Möglicherweise kann das System nicht erkennen, ob die Gefahr
einer Kollision mit einem Fahrzeug auf einem benachbarten Fahrstreifen besteht.
●Versuchen Sie nicht, den Betrieb der Spur-wechselwarnungsfunktion zu testen.

258
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme

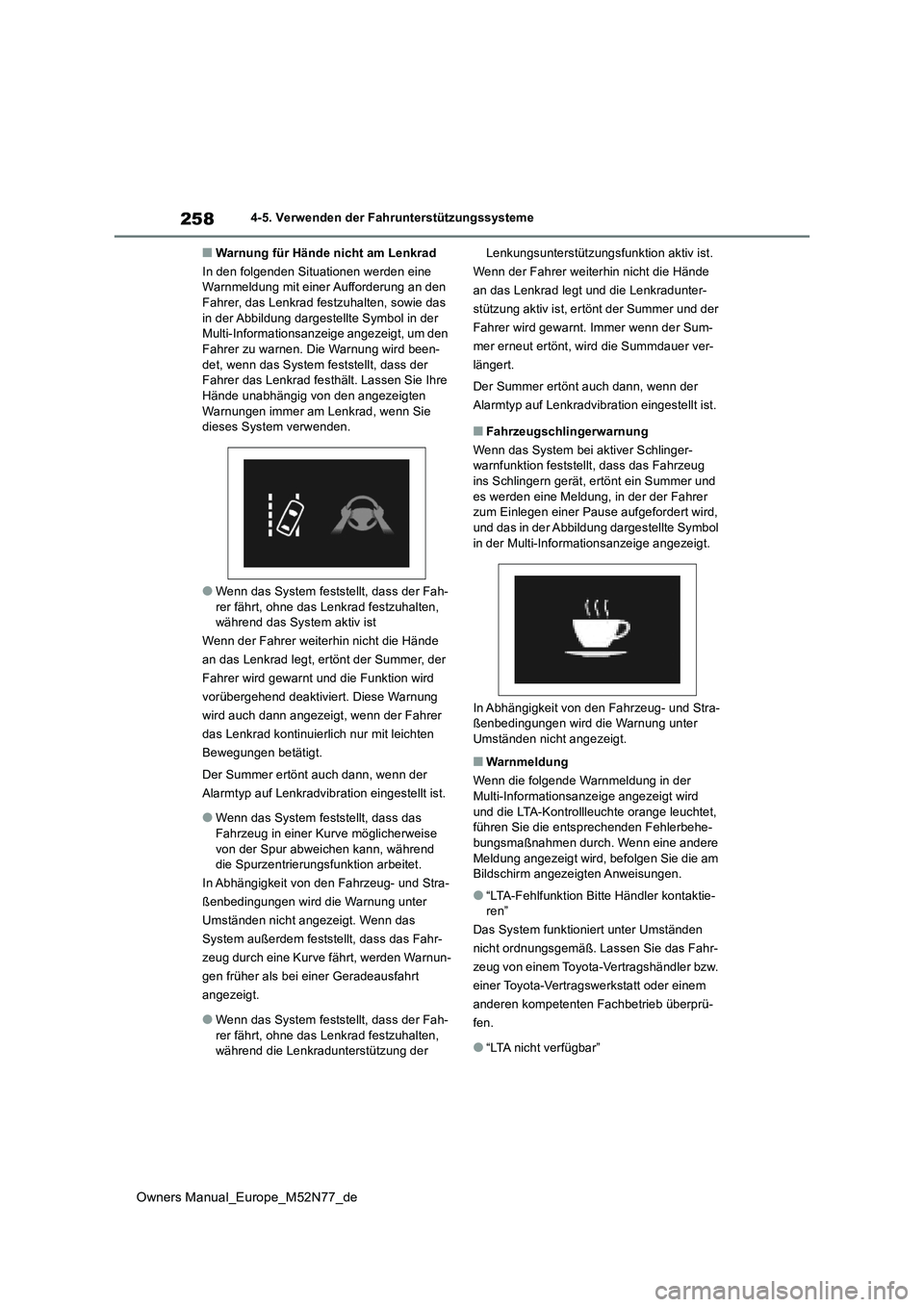

■Warnung für Hände nicht am Lenkrad
In den folgenden Situationen werden eine Warnmeldung mit einer Aufforderung an den Fahrer, das Lenkrad festzuhalten, sowie das
in der Abbildung dargestellte Symbol in der Multi-Informationsanzeige angezeigt, um den Fahrer zu warnen. Die Warnung wird been-
det, wenn das System feststellt, dass der Fahrer das Lenkrad festhält. Lassen Sie Ihre Hände unabhängig von den angezeigten
Warnungen immer am Lenkrad, wenn Sie dieses System verwenden.
●Wenn das System feststellt, dass der Fah-rer fährt, ohne das Lenkrad festzuhalten, während das System aktiv ist
Wenn der Fahrer weiterhin nicht die Hände
an das Lenkrad legt, ertönt der Summer, der
Fahrer wird gewarnt und die Funktion wird
vorübergehend deaktiviert. Diese Warnung
wird auch dann angezeigt , wenn der Fahrer
das Lenkrad kontinuierlich nur mit leichten
Bewegungen betätigt.
Der Summer ertönt auch dann, wenn der
Alarmtyp auf Lenkradvibration eingestellt ist.
●Wenn das System feststellt, dass das
Fahrzeug in einer Kurve möglicherweise von der Spur abwei chen kann, während die Spurzentrierungsfunktion arbeitet.
In Abhängigkeit von den Fahrzeug- und Stra-
ßenbedingungen wird die Warnung unter
Umständen nicht angezeigt. Wenn das
System außerdem feststellt, dass das Fahr-
zeug durch eine Kurve fährt, werden Warnun-
gen früher als bei einer Geradeausfahrt
angezeigt.
●Wenn das System feststellt, dass der Fah- rer fährt, ohne das Lenkrad festzuhalten, während die Lenkradunterstützung der
Lenkungsunterstützungsfunktion aktiv ist.
Wenn der Fahrer weiterhin nicht die Hände
an das Lenkrad legt und die Lenkradunter-
stützung aktiv ist, ertönt der Summer und der
Fahrer wird gewarnt. Immer wenn der Sum-
mer erneut ertönt, wird die Summdauer ver-
längert.
Der Summer ertönt auch dann, wenn der
Alarmtyp auf Lenkradvibration eingestellt ist.
■Fahrzeugschlingerwarnung
Wenn das System bei aktiver Schlinger- warnfunktion feststellt, dass das Fahrzeug
ins Schlingern gerät, ertönt ein Summer und es werden eine Meldung, in der der Fahrer zum Einlegen einer Pause aufgefordert wird,
und das in der Abbildung dargestellte Symbol in der Multi-Informationsanzeige angezeigt.
In Abhängigkeit von den Fahrzeug- und Stra- ßenbedingungen wird die Warnung unter Umständen nicht angezeigt.
■Warnmeldung
Wenn die folgende Warnmeldung in der
Multi-Informationsanzeige angezeigt wird und die LTA-Kontrollleuchte orange leuchtet, führen Sie die entsprechenden Fehlerbehe-
bungsmaßnahmen durch. Wenn eine andere Meldung angezeigt wird, befolgen Sie die am Bildschirm angezeigten Anweisungen.
●“LTA-Fehlfunktion Bitte Händler kontaktie-ren”
Das System funktioniert unter Umständen
nicht ordnungsgemäß. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
●“LTA nicht verfügbar”

259
4
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

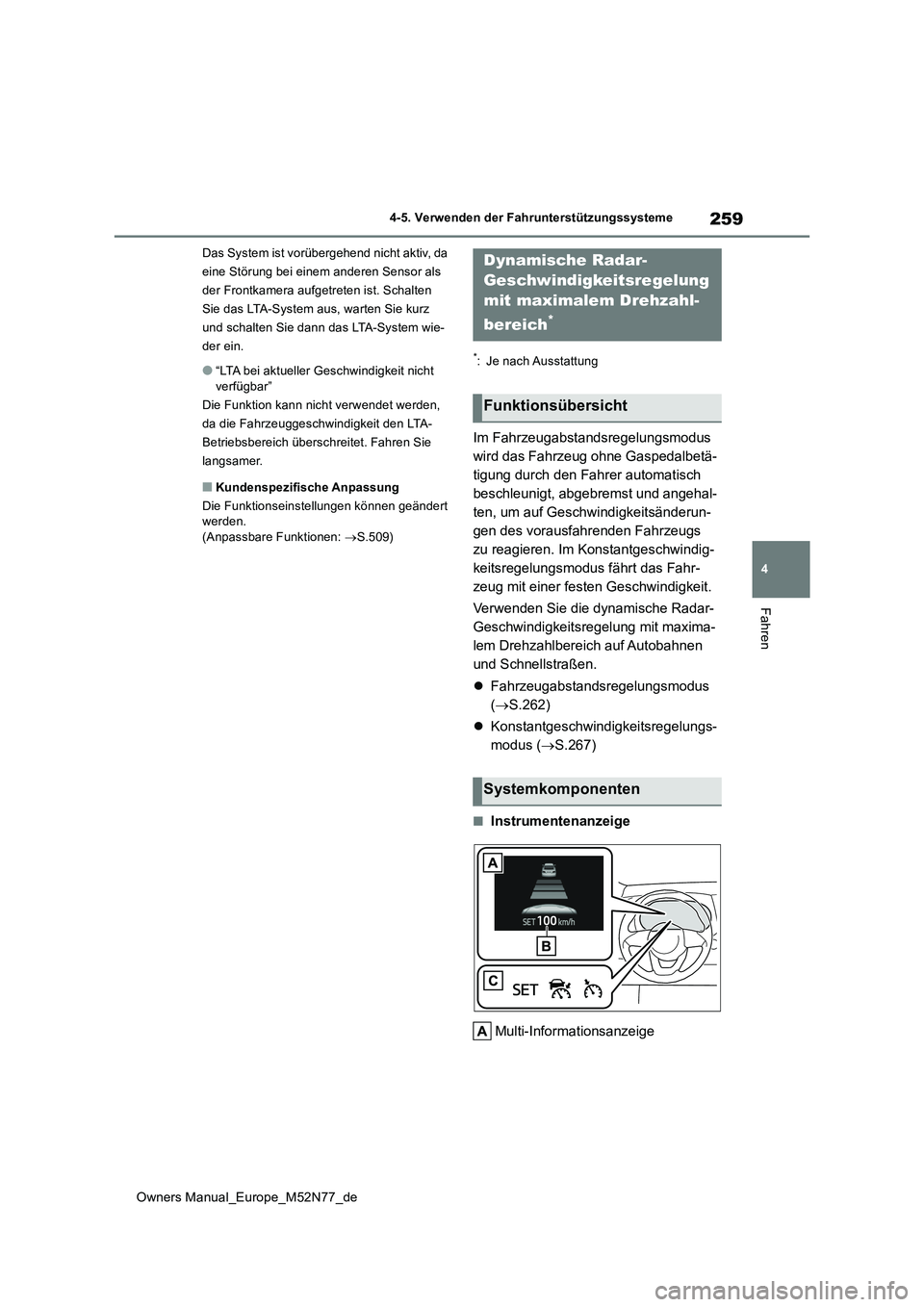

Das System ist vorübergehend nicht aktiv, da
eine Störung bei einem anderen Sensor als
der Frontkamera aufgetreten ist. Schalten
Sie das LTA-System aus, warten Sie kurz
und schalten Sie dann das LTA-System wie-
der ein.
●“LTA bei aktueller Geschwindigkeit nicht verfügbar”
Die Funktion kann nicht verwendet werden,
da die Fahrzeuggeschwindigkeit den LTA-
Betriebsbereich überschreitet. Fahren Sie
langsamer.
■Kundenspezifische Anpassung
Die Funktionseinstellungen können geändert werden.
(Anpassbare Funktionen: S.509)
*: Je nach Ausstattung
Im Fahrzeugabstandsregelungsmodus
wird das Fahrzeug ohne Gaspedalbetä-
tigung durch den Fahrer automatisch
beschleunigt, abgebremst und angehal-
ten, um auf Geschwindigkeitsänderun-
gen des vorausfahrenden Fahrzeugs
zu reagieren. Im Konstantgeschwindig-
keitsregelungsmodus fährt das Fahr-
zeug mit einer festen Geschwindigkeit.
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit maxima-
lem Drehzahlbereich auf Autobahnen
und Schnellstraßen.
 Fahrzeugabstandsregelungsmodus
( S.262)
 Konstantgeschwindigkeitsregelungs-
modus ( S.267)
■Instrumentenanzeige
Multi-Informationsanzeige
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem Drehzahl-
bereich*
Funktionsübersicht
Systemkomponenten

260
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme

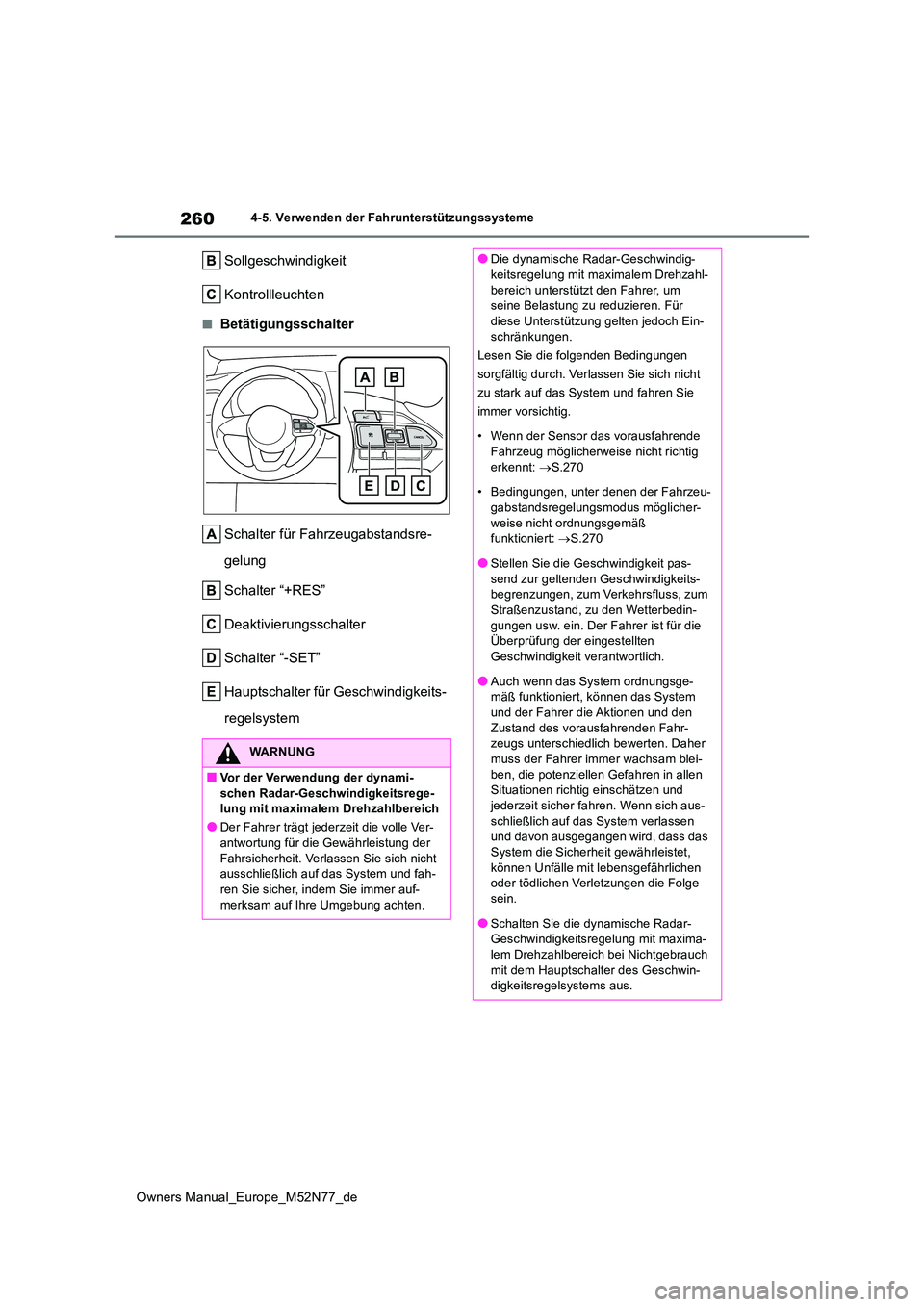

Sollgeschwindigkeit
Kontrollleuchten
■Betätigungsschalter
Schalter für Fahrzeugabstandsre-
gelung
Schalter “+RES”
Deaktivierungsschalter
Schalter “-SET”
Hauptschalter für Geschwindigkeits-
regelsystem
WARNUNG
■Vor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-lung mit maximalem Drehzahlbereich
●Der Fahrer trägt jederzeit die volle Ver-
antwortung für die Gewährleistung der Fahrsicherheit. Verlassen Sie sich nicht ausschließlich auf das System und fah-
ren Sie sicher, indem Sie immer auf- merksam auf Ihre Umgebung achten.
●Die dynamische Radar-Geschwindig-keitsregelung mit maximalem Drehzahl-
bereich unterstützt den Fahrer, um seine Belastung zu reduzieren. Für diese Unterstützung gelten jedoch Ein-
schränkungen.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu stark auf das System und fahren Sie
immer vorsichtig.
• Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt: S.270
• Bedingungen, unter denen der Fahrzeu- gabstandsregelungsmodus möglicher-
weise nicht ordnungsgemäß funktioniert: S.270
●Stellen Sie die Geschwindigkeit pas-
send zur geltenden Geschwindigkeits- begrenzungen, zum Verkehrsfluss, zum Straßenzustand, zu den Wetterbedin-
gungen usw. ein. Der Fahrer ist für die Überprüfung der eingestellten Geschwindigkeit verantwortlich.
●Auch wenn das System ordnungsge-mäß funktioniert, können das System und der Fahrer die Aktionen und den
Zustand des vorausfahrenden Fahr- zeugs unterschiedlich bewerten. Daher muss der Fahrer immer wachsam blei-
ben, die potenziellen Gefahren in allen Situationen richtig einschätzen und jederzeit sicher fahren. Wenn sich aus-
schließlich auf das System verlassen und davon ausgegangen wird, dass das System die Sicherheit gewährleistet,
können Unfälle mit lebensgefährlichen oder tödlichen Verletzungen die Folge sein.
●Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit maxima-lem Drehzahlbereich bei Nichtgebrauch
mit dem Hauptschalter des Geschwin- digkeitsregelsystems aus.

261
4
Owners Manual_Europe_M52N77_de

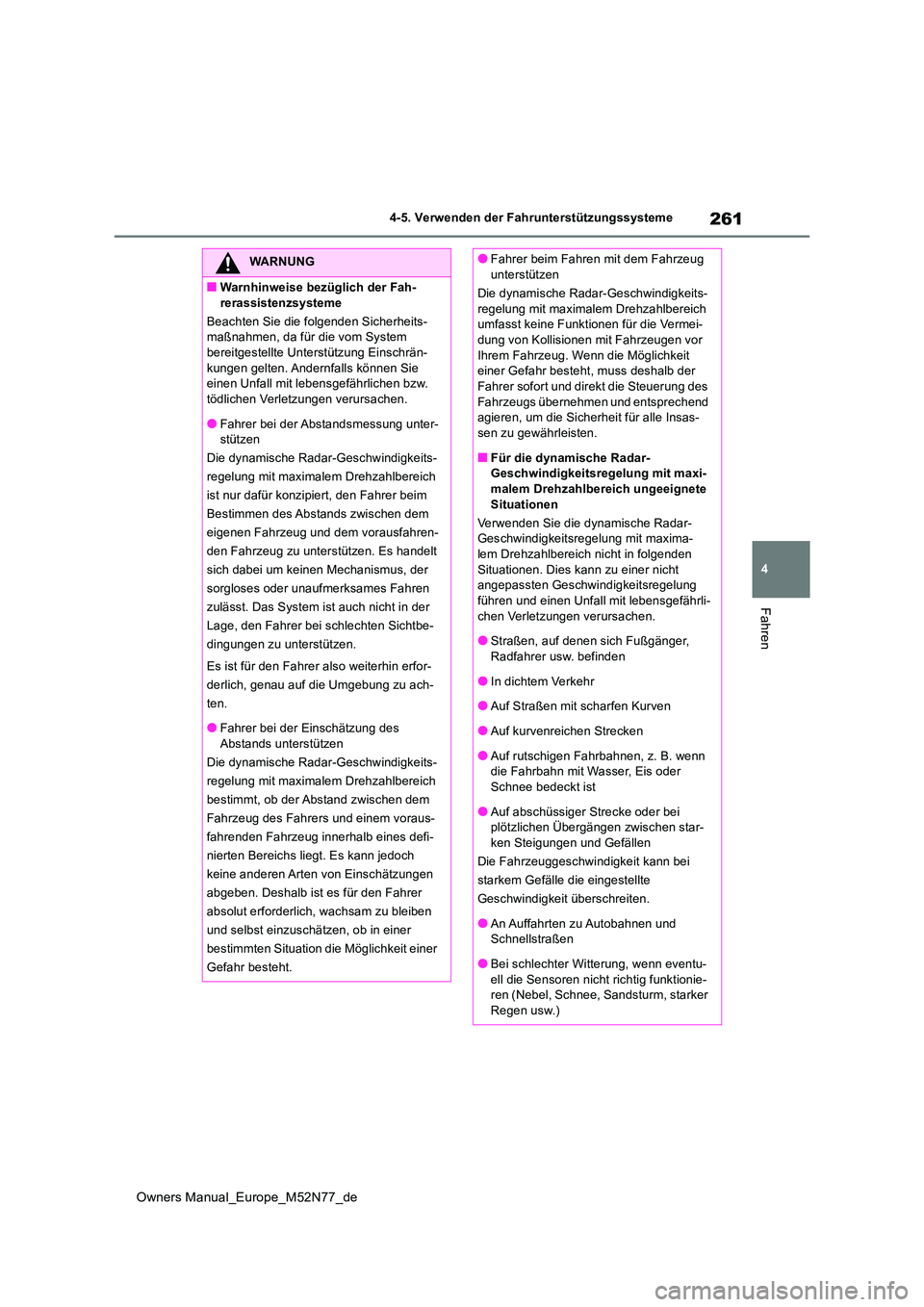

4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
■Warnhinweise bezüglich der Fah-
rerassistenzsysteme
Beachten Sie die folgenden Sicherheits- maßnahmen, da für die vom System bereitgestellte Unterstützung Einschrän-
kungen gelten. Andernfalls können Sie einen Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen verursachen.
●Fahrer bei der Abstandsmessung unter-stützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
ist nur dafür konzipiert, den Fahrer beim
Bestimmen des Abstands zwischen dem
eigenen Fahrzeug und dem vorausfahren-
den Fahrzeug zu unterstützen. Es handelt
sich dabei um keinen Mechanismus, der
sorgloses oder unaufmerksames Fahren
zulässt. Das System ist auch nicht in der
Lage, den Fahrer bei schlechten Sichtbe-
dingungen zu unterstützen.
Es ist für den Fahrer also weiterhin erfor-
derlich, genau auf die Umgebung zu ach-
ten.
●Fahrer bei der Einschätzung des
Abstands unterstützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
bestimmt, ob der Abstand zwischen dem
Fahrzeug des Fahrers und einem voraus-
fahrenden Fahrzeug innerhalb eines defi-
nierten Bereichs liegt. Es kann jedoch
keine anderen Arten von Einschätzungen
abgeben. Deshalb ist es für den Fahrer
absolut erforderlich, wachsam zu bleiben
und selbst einzuschätzen, ob in einer
bestimmten Situation die Möglichkeit einer
Gefahr besteht.
●Fahrer beim Fahren mit dem Fahrzeug unterstützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich umfasst keine Funktionen für die Vermei-dung von Kollisionen mit Fahrzeugen vor
Ihrem Fahrzeug. Wenn die Möglichkeit einer Gefahr besteht, muss deshalb der Fahrer sofort und direkt die Steuerung des
Fahrzeugs übernehmen und entsprechend agieren, um die Sicherheit für alle Insas-sen zu gewährleisten.
■Für die dynamische Radar-Geschwindigkeitsregelung mit maxi-malem Drehzahlbereich ungeeignete
Situationen
Verwenden Sie die dynamische Radar- Geschwindigkeitsregelung mit maxima-lem Drehzahlbereich nicht in folgenden
Situationen. Dies kann zu einer nicht angepassten Geschwindigkeitsregelung führen und einen Unfall mit lebensgefährli-
chen Verletzungen verursachen.
●Straßen, auf denen sich Fußgänger, Radfahrer usw. befinden
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Auf abschüssiger Strecke oder bei plötzlichen Übergängen zwischen star- ken Steigungen und Gefällen
Die Fahrzeuggeschwindigkeit kann bei
starkem Gefälle die eingestellte
Geschwindigkeit überschreiten.
●An Auffahrten zu Autobahnen und Schnellstraßen
●Bei schlechter Witterung, wenn eventu-
ell die Sensoren nicht richtig funktionie- ren (Nebel, Schnee, Sandsturm, starker Regen usw.)

262
Owners Manual_Europe_M52N77_de

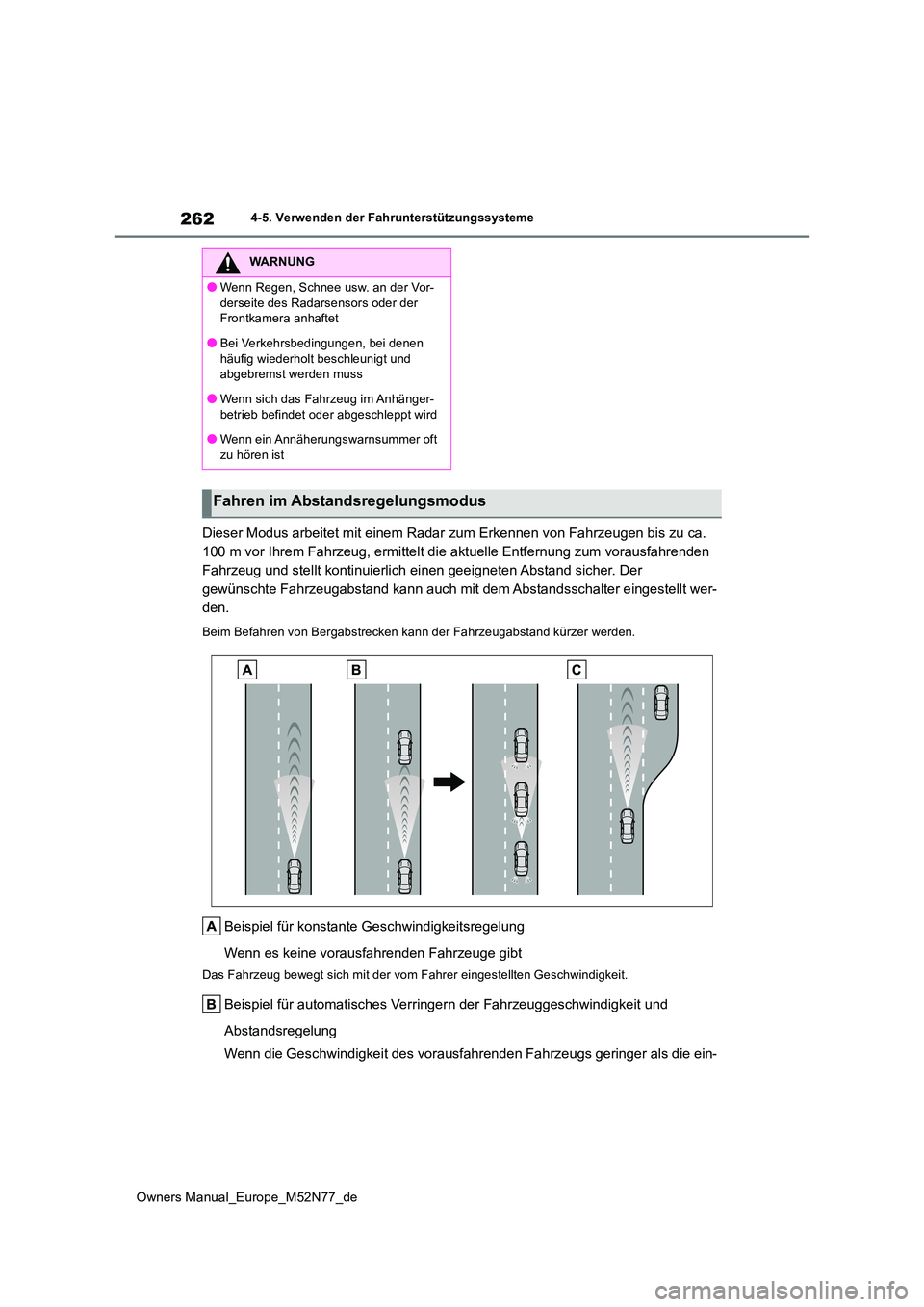

4-5. Verwenden der Fahrunterstützungssysteme
Dieser Modus arbeitet mit einem Radar zum Erkennen von Fahrzeugen bis zu ca.
100 m vor Ihrem Fahrzeug, ermittelt die aktuelle Entfernung zum vorausfahrenden
Fahrzeug und stellt kontinuierlich einen geeigneten Abstand sic her. Der
gewünschte Fahrzeugabstand kann auch mit dem Abstandsschalter e ingestellt wer-
den.
Beim Befahren von Bergabstrec ken kann der Fahrzeugabstand kürzer werden.
Beispiel für konstante Geschwindigkeitsregelung
Wenn es keine vorausfahrenden Fahrzeuge gibt
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs geringer als die ein-
WARNUNG
●Wenn Regen, Schnee usw. an der Vor-
derseite des Radarsensors oder der Frontkamera anhaftet
●Bei Verkehrsbedingungen, bei denen
häufig wiederholt beschleunigt und abgebremst werden muss
●Wenn sich das Fahrzeug im Anhänger-
betrieb befindet oder abgeschleppt wird
●Wenn ein Annäherungswarnsummer oft zu hören ist
Fahren im Abstandsregelungsmodus
