2023 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

447
7
Owners Manual_Europe_M52N77_de

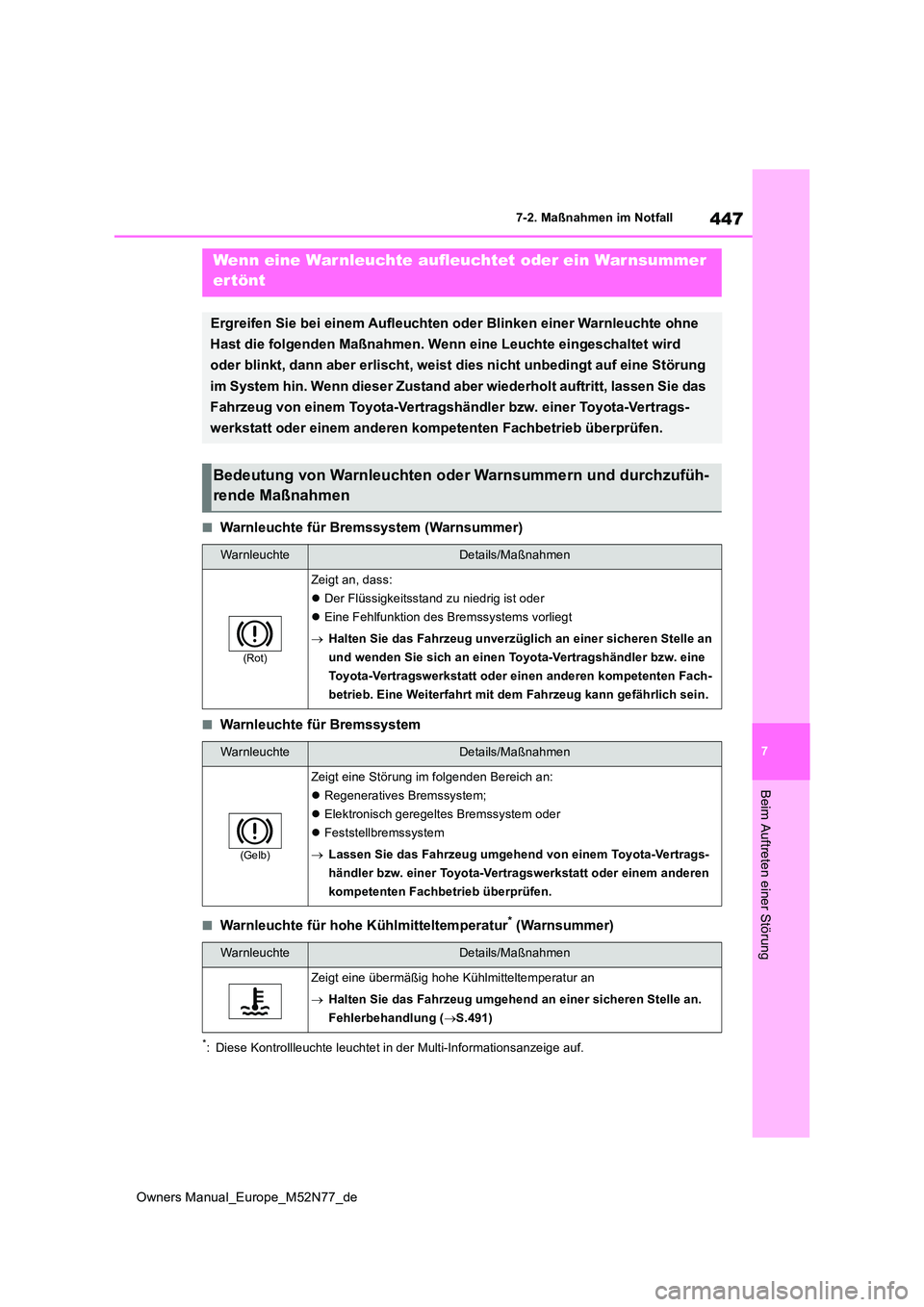

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Warnleuchte für Bremssystem (Warnsummer)
■Warnleuchte für Bremssystem
■Warnleuchte für hohe Kühlmitteltemperatur* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
Wenn eine War nleuchte aufleuchtet oder ein War nsummer
ertönt
Ergreifen Sie bei einem Aufleucht en oder Blinken einer Warnleuchte ohne
Hast die folgenden Maßnahmen. Wenn eine Leuchte eingeschaltet w ird
oder blinkt, dann aber erlischt, weist dies nicht unbedingt auf eine Störung
im System hin. Wenn dieser Zustand aber wiederholt auftritt, la ssen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver trags-
werkstatt oder einem anderen kompetenten Fachbetrieb überprüfen .
Bedeutung von Warnleuchten oder Warnsummern und durchzufüh-
rende Maßnahmen
WarnleuchteDetails/Maßnahmen
(Rot)
Zeigt an, dass:
 Der Flüssigkeitsstand zu niedrig ist oder
 Eine Fehlfunktion des Bremssystems vorliegt
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb. Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein .
WarnleuchteDetails/Maßnahmen
(Gelb)
Zeigt eine Störung im folgenden Bereich an:
 Regeneratives Bremssystem;
 Elektronisch geregeltes Bremssystem oder
 Feststellbremssystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt eine übermäßig hohe Kühlmitteltemperatur an
 Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an.
Fehlerbehandlung ( S.491)

448
Owners Manual_Europe_M52N77_de

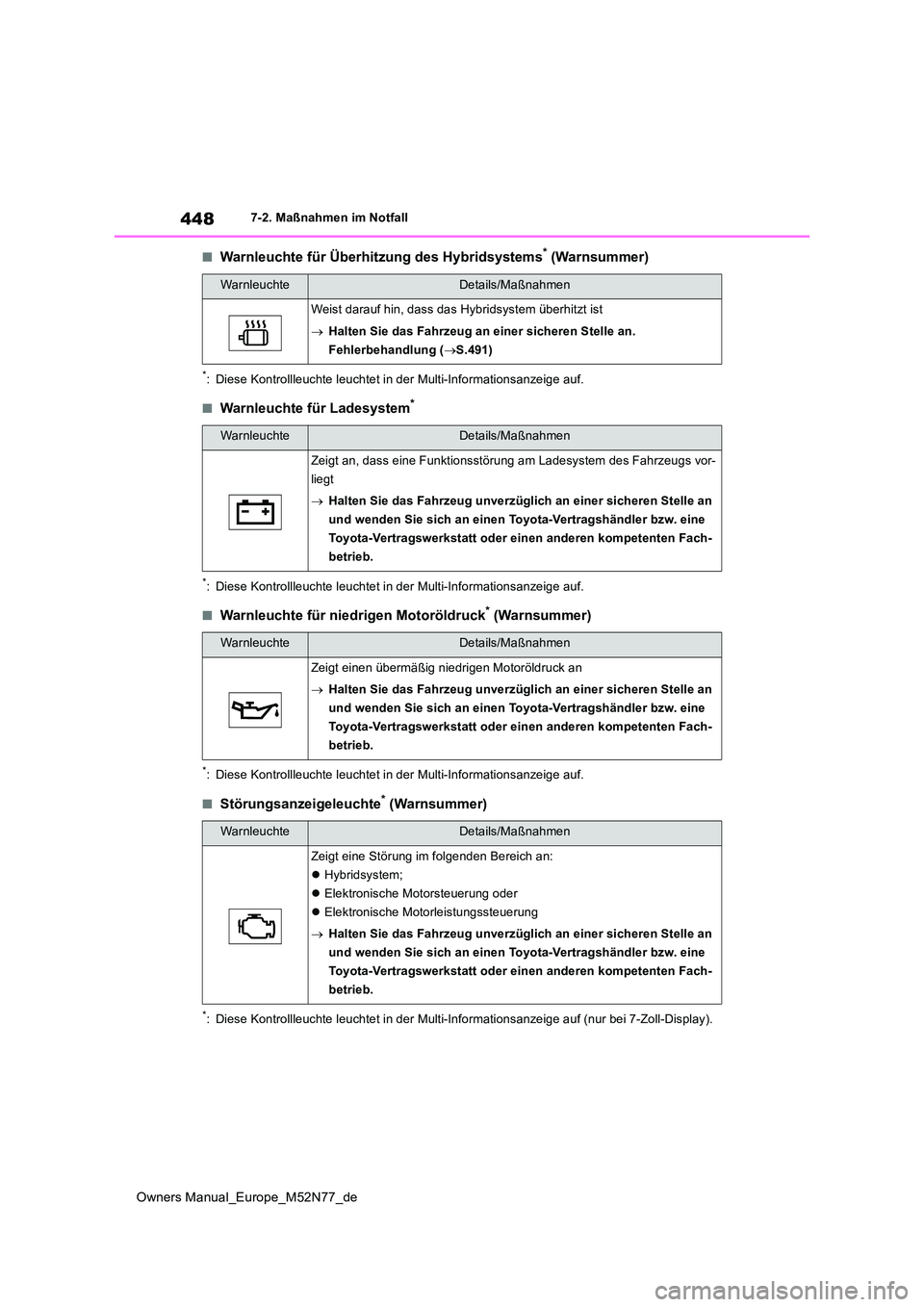

7-2. Maßnahmen im Notfall
■Warnleuchte für Überhitzung des Hybridsystems* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
■Warnleuchte für Ladesystem*
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
■Warnleuchte für niedrigen Motoröldruck* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
■Störungsanzeigeleuchte* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf (nur bei 7-Zoll-Display).
WarnleuchteDetails/Maßnahmen
Weist darauf hin, dass das Hybridsystem überhitzt ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Fehlerbehandlung ( S.491)
WarnleuchteDetails/Maßnahmen
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahrzeugs vor-
liegt
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb.
WarnleuchteDetails/Maßnahmen
Zeigt einen übermäßig niedrigen Motoröldruck an
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb.
WarnleuchteDetails/Maßnahmen
Zeigt eine Störung im folgenden Bereich an:
 Hybridsystem;
 Elektronische Motorsteuerung oder
 Elektronische Motorleistungssteuerung
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb.

449
7
Owners Manual_Europe_M52N77_de

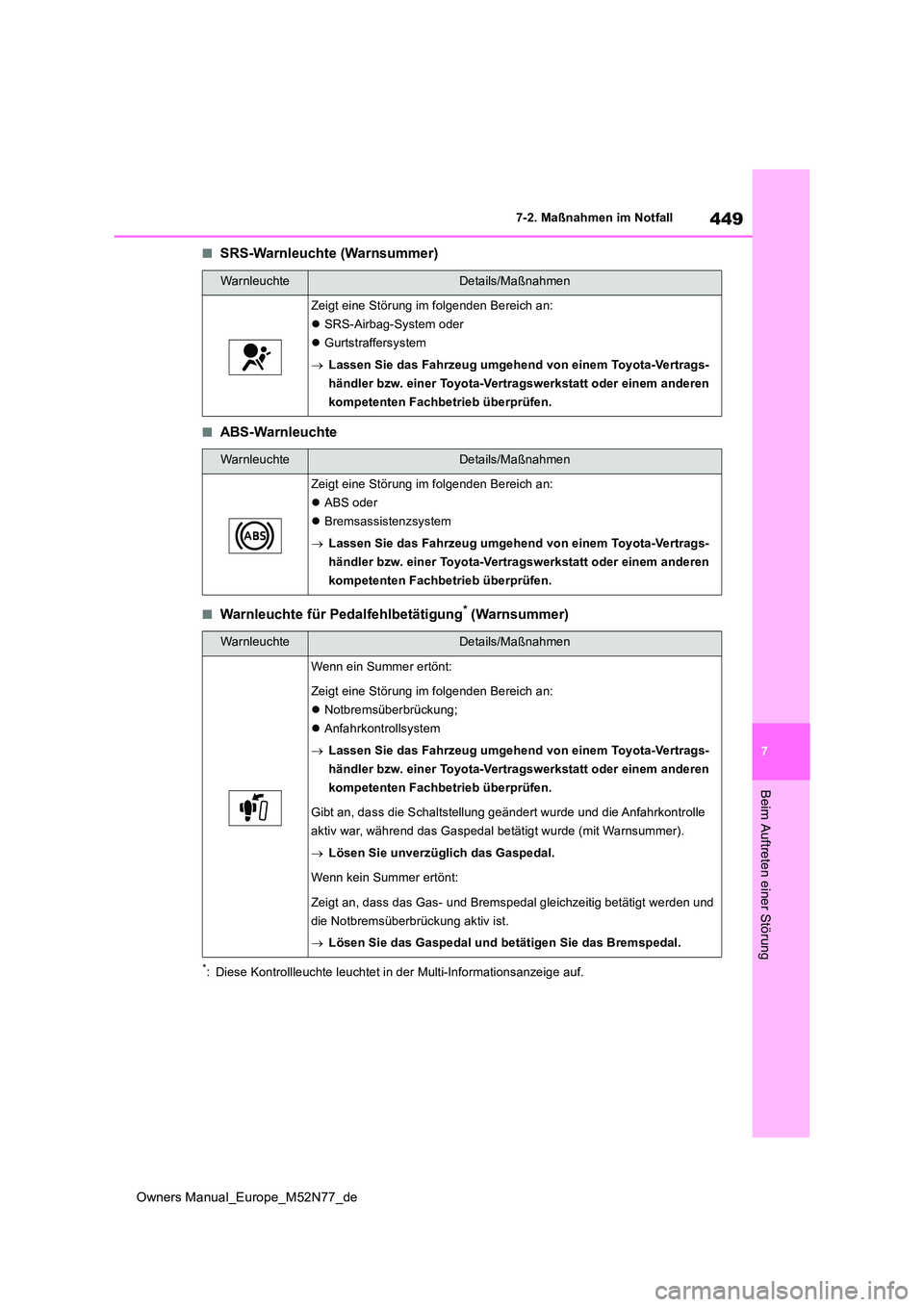

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■SRS-Warnleuchte (Warnsummer)
■ABS-Warnleuchte
■Warnleuchte für Pedalfehlbetätigung* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
WarnleuchteDetails/Maßnahmen
Zeigt eine Störung im folgenden Bereich an:
 SRS-Airbag-System oder
 Gurtstraffersystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt eine Störung im folgenden Bereich an:
 ABS oder
 Bremsassistenzsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
Wenn ein Summer ertönt:
Zeigt eine Störung im folgenden Bereich an:
 Notbremsüberbrückung;
 Anfahrkontrollsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Gibt an, dass die Schaltstellung geändert wurde und die Anfahrk ontrolle
aktiv war, während das Gaspedal bet ätigt wurde (mit Warnsummer).
 Lösen Sie unverzüglich das Gaspedal.
Wenn kein Summer ertönt:
Zeigt an, dass das Gas- und Bremspedal gleichzeitig betätigt we rden und
die Notbremsüberbrückung aktiv ist.
 Lösen Sie das Gaspedal und betätigen Sie das Bremspedal.

450
Owners Manual_Europe_M52N77_de

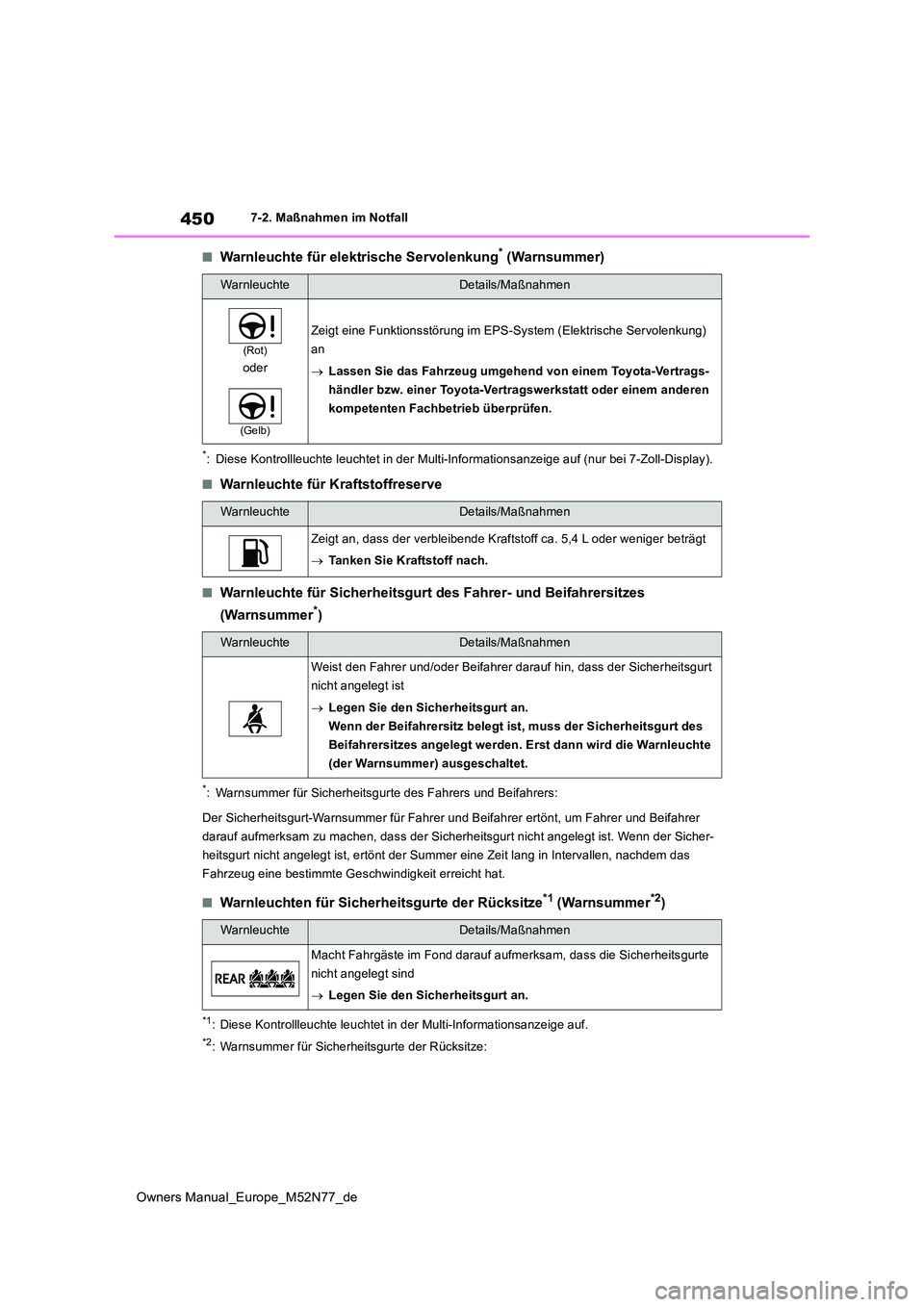

7-2. Maßnahmen im Notfall
■Warnleuchte für elektrische Servolenkung* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf (nur bei 7-Zoll-Display).
■Warnleuchte für Kraftstoffreserve
■Warnleuchte für Sicherheitsgurt des Fahrer- und Beifahrersitzes
(Warnsummer*)
*: Warnsummer für Sicherheitsgur te des Fahrers und Beifahrers:
Der Sicherheitsgurt-Warnsummer für Fahrer und Beifahrer ertönt, um Fahrer und Beifahrer
darauf aufmerksam zu machen, da ss der Sicherheitsgurt nicht angelegt ist. Wenn der Sicher-
heitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in Intervallen, nachdem das
Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Warnleuchten für Sicherheitsgurte der Rücksitze*1 (Warnsummer*2)
*1: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeig e auf.
*2: Warnsummer für Sicherheitsgurte der Rücksitze:
WarnleuchteDetails/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass der verbleibende Kraftstoff ca. 5,4 L oder wenig er beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Weist den Fahrer und/oder Beifahrer darauf hin, dass der Sicherheitsgurt
nicht angelegt ist
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt des
Beifahrersitzes angelegt werden. Erst dann wird die Warnleuchte
(der Warnsummer) ausgeschaltet.
WarnleuchteDetails/Maßnahmen
Macht Fahrgäste im Fond darauf aufmerksam, dass die Sicherheits gurte
nicht angelegt sind
 Legen Sie den Sicherheitsgurt an.

451
7
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Der Sicherheitsgurt-Warnsummer für die Rücksitze ertönt, um die Fondpassagiere darauf hin-
zuweisen, dass die Sicherheitsgurte nicht angelegt sind. Wenn d er Sicherheitsgurt nicht ange-
legt ist, ertönt der Summer eine Zeit lang in Intervallen, nach dem das Fahrzeug eine
bestimmte Geschwindigkeit erreicht hat.
■Reifendruck-Warnleuchte*
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeig e auf (nur bei 7-Zoll-Display).
■LTA-Kontrollleuchte* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
WarnleuchteDetails/Maßnahmen
Wenn die Leuchte ca. 1 Minute lang blinkt und dann dauerhaft leuchtet (es
ertönt kein Summer):
Funktionsstörung des Reifendruck-Warnsystems
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
Wenn die Kontrollleuchte aufleuchtet (es ertönt ein Summer):
Niedriger Reifendruck aufgr und natürlicher Ursachen
 Stellen Sie den Reifendruck auf den für kalte Reifen angegebenen
Druck ein. ( S.504)
Niedriger Reifendruck aufgrund einer Reifenpanne
 Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an.
Fehlerbehandlung ( S.455)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im LTA-System (Spurhalteassiste nt) hin
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.258)

452
Owners Manual_Europe_M52N77_de

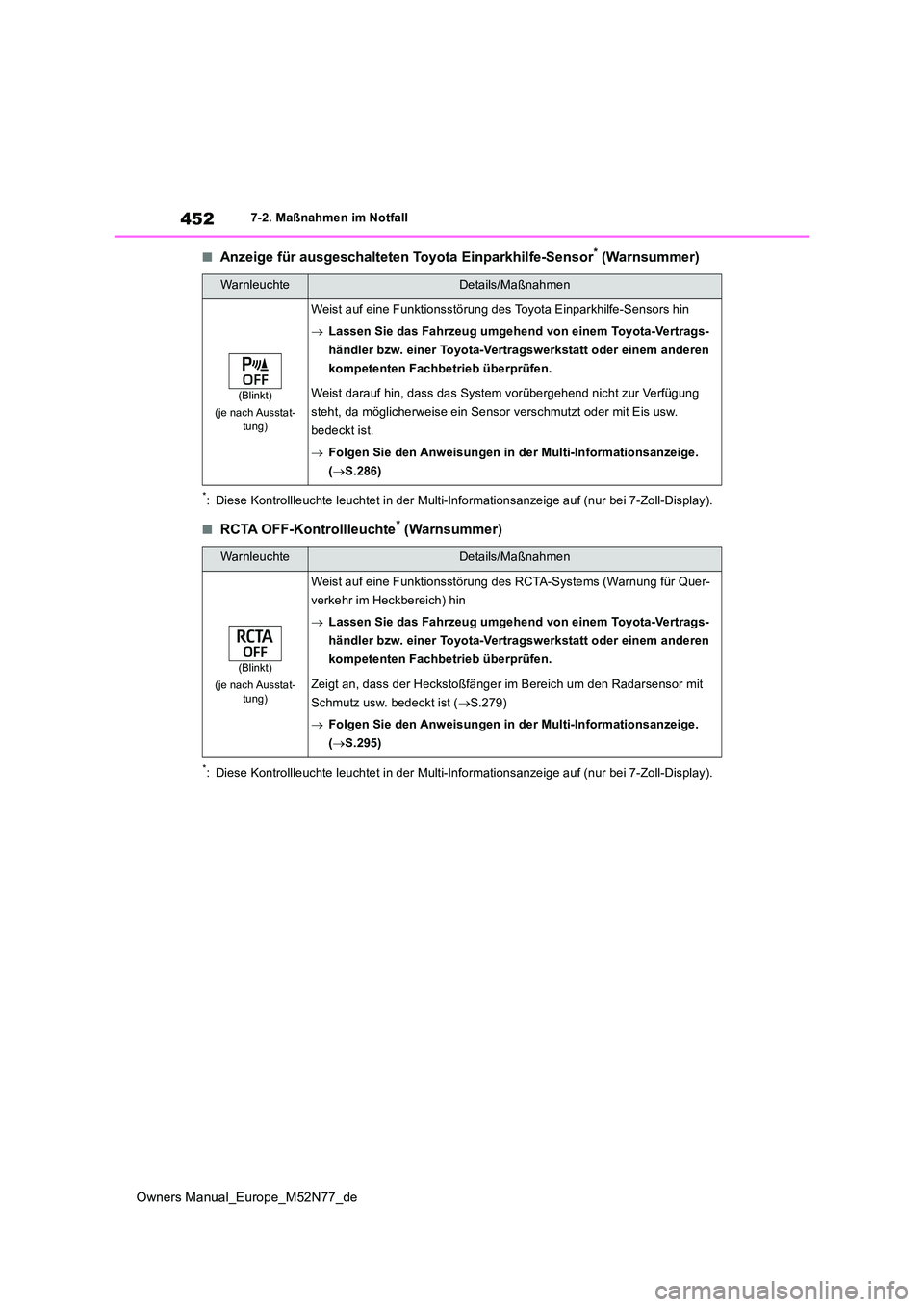

7-2. Maßnahmen im Notfall
■Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf (nur bei 7-Zoll-Display).
■RCTA OFF-Kontrollleuchte* (Warnsummer)
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf (nur bei 7-Zoll-Display).
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des Toyota Einparkhilfe-Sensors hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfü gung
steht, da möglicherweise ein Sensor verschmutzt oder mit Eis us w.
bedeckt ist.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.286)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des RCTA-Systems (Warnung für Q uer-
verkehr im Heckbereich) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Zeigt an, dass der Heckstoßfänger im Bereich um den Radarsensor mit
Schmutz usw. bedeckt ist ( S.279)
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.295)

453
7
Owners Manual_Europe_M52N77_de

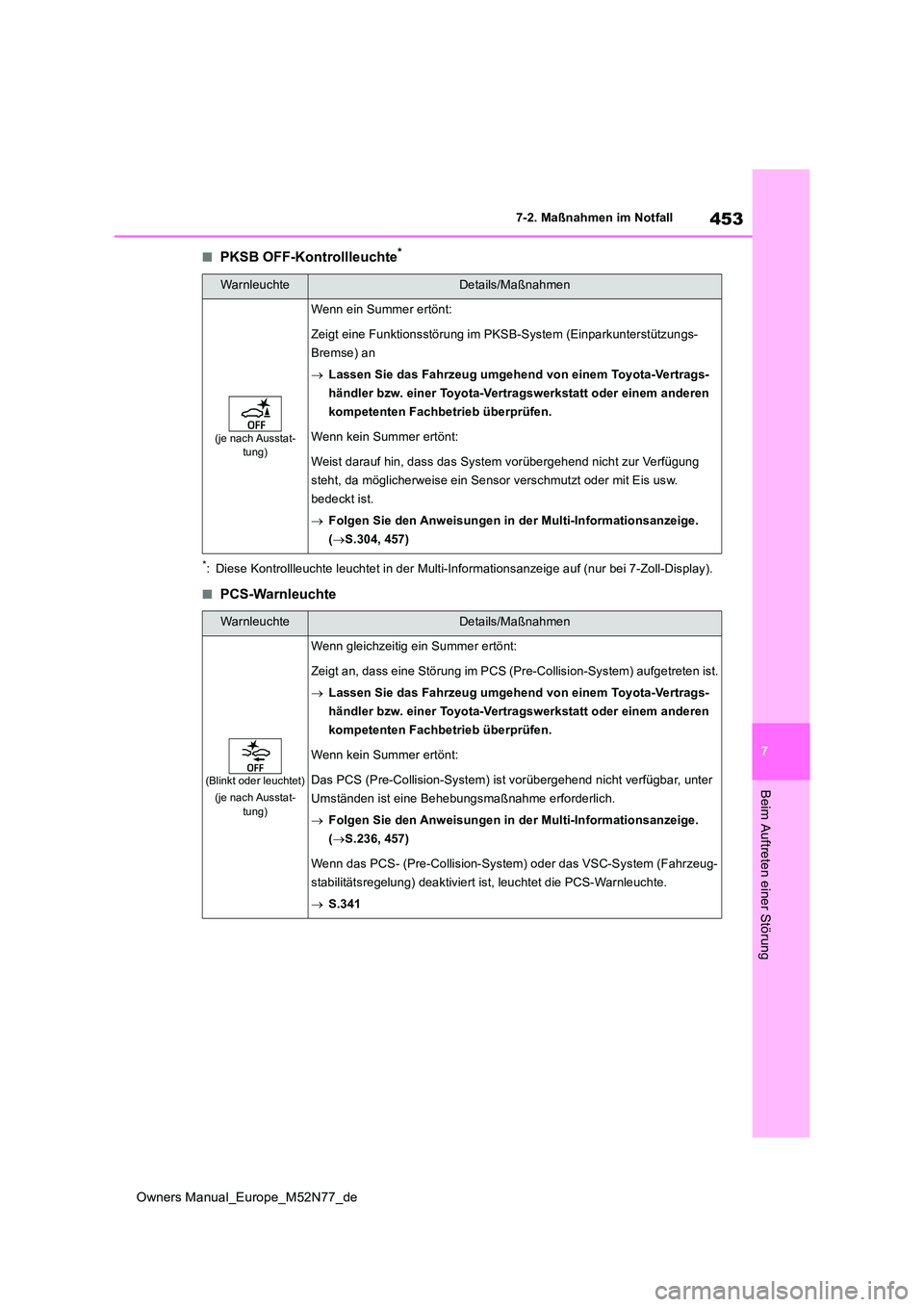

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■PKSB OFF-Kontrollleuchte*
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf (nur bei 7-Zoll-Display).
■PCS-Warnleuchte
WarnleuchteDetails/Maßnahmen
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung im PKSB-System (Einparkunterstützun gs-
Bremse) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfü gung
steht, da möglicherweise ein Sensor verschmutzt oder mit Eis us w.
bedeckt ist.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.304, 457)
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
(je nach Ausstat- tung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Störung im PCS (Pre-Collision-System) aufge treten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Collision-System) ist vorübergehend nicht verfügba r, unter
Umständen ist eine Behebungsma ßnahme erforderlich.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.236, 457)
Wenn das PCS- (Pre-Collision-System) oder das VSC-System (Fahrz eug-
stabilitätsregelung) deaktiviert ist, leuchtet die PCS-Warnleuc hte.
 S.341

454
Owners Manual_Europe_M52N77_de

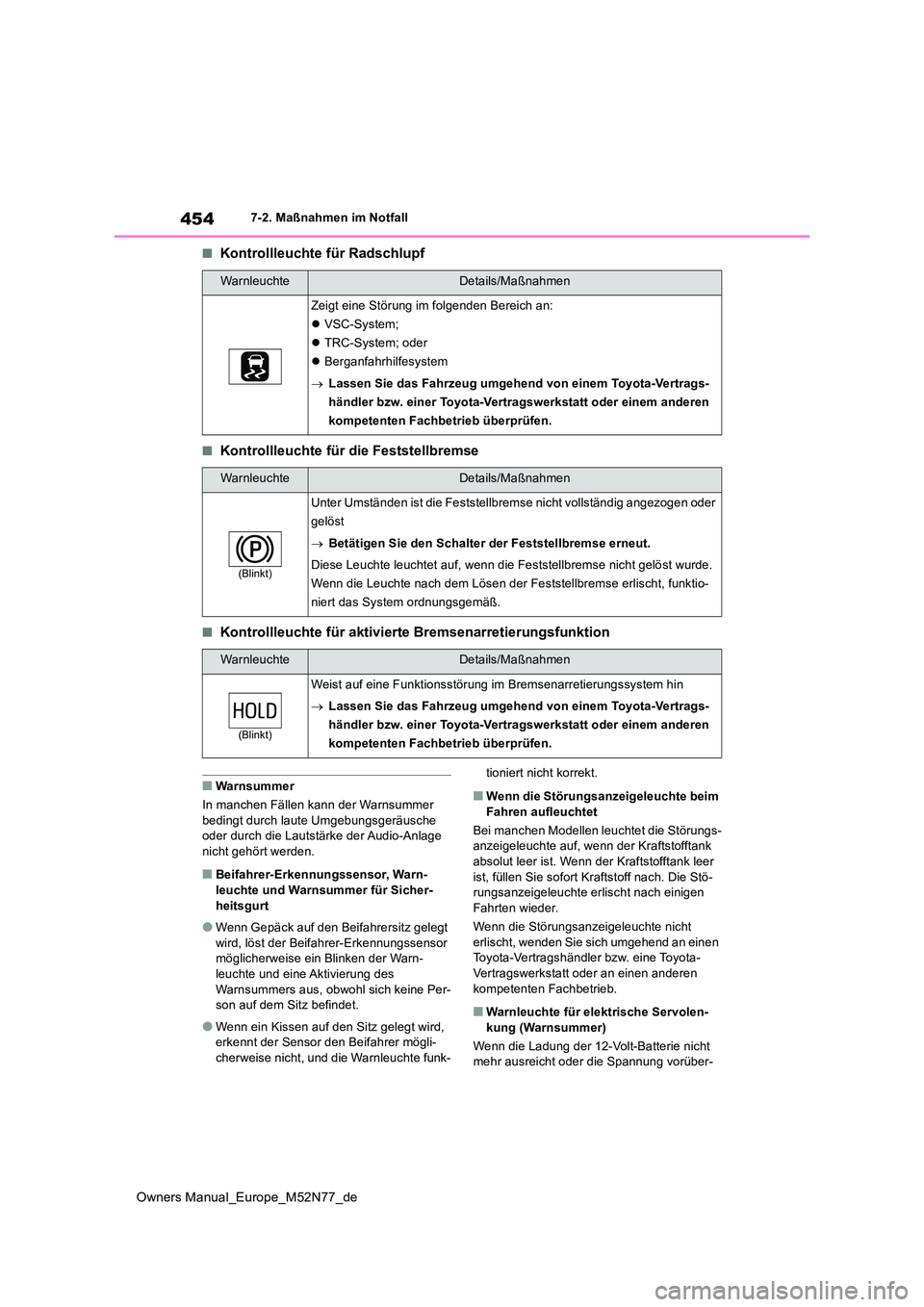

7-2. Maßnahmen im Notfall
■Kontrollleuchte für Radschlupf
■Kontrollleuchte für die Feststellbremse
■Kontrollleuchte für aktivierte Bremsenarretierungsfunktion
■Warnsummer
In manchen Fällen kann der Warnsummer
bedingt durch laute Umgebungsgeräusche oder durch die Lautstärke der Audio-Anlage nicht gehört werden.
■Beifahrer-Erkennungssensor, Warn-
leuchte und Warnsummer für Sicher- heitsgurt
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beif ahrer-Erkennungssensor möglicherweise ein Blinken der Warn-
leuchte und eine Aktivierung des Warnsummers aus, obwohl sich keine Per-son auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funk-
tioniert nicht korrekt.
■Wenn die Störungsanzeigeleuchte beim
Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungs- anzeigeleuchte auf, wenn der Kraftstofftank absolut leer ist. Wenn der Kraftstofftank leer
ist, füllen Sie sofort Kraftstoff nach. Die Stö- rungsanzeigeleuchte er lischt nach einigen Fahrten wieder.
Wenn die Störungsanzeigeleuchte nicht
erlischt, wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen
kompetenten Fachbetrieb.
■Warnleuchte für elektrische Servolen- kung (Warnsummer)
Wenn die Ladung der 12-Volt-Batterie nicht mehr ausreicht oder die Spannung vorüber-
WarnleuchteDetails/Maßnahmen
Zeigt eine Störung im folgenden Bereich an:
 VSC-System;
 TRC-System; oder
 Berganfahrhilfesystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Unter Umständen ist die Feststellbremse nicht vollständig angez ogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelö st wurde.
Wenn die Leuchte nach dem Lösen der Feststellbremse erlischt, f unktio-
niert das System ordnungsgemäß.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hi n
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
